PA Joffre Génèse & histoires

Un mot "MAGNIFIQUE"

Ah quand même, il y en a UN qui suit !

Merci Frizzy44

Maintenant que tu fais du cinéma

Mais si on suit
Je me suis essayé moi aussi à la 3D avec le logiciel Rhino, c'est plutôt ardu et je n'ai pas vraiment pris le temps de m'y investir, trop occupé encore pour l'instant
D'ici quelques temps
En tous cas, superbe ton boulot, tu n'as pas choisi la méthode la plus simple pour reconstituer une coque
Je suis ton travail avec attention
Amicalement,
Jean

" tu n'as pas choisi la méthode la plus simple pour reconstituer une coque"

Ben non, il faut dire que je dois avoir un grain ou deux... Mais apparemment je ne suis pas le seul, alors...

Bonsoir à tous

Comme je le disais récemment, je me suis inscrit sur un forum 3D dans le but d'améliorer mon travail et notamment les textures. Inscription pour le moins fructueuse puisque j'ai déjà fait de gros progrès. (faut dire que question textures je partais de zéro, alors...)
Voici un petit aperçu (quelques tins de la cale du Joffre):

superbe cette ligne de tins l'ami c'était déjà de la 3D tiptop !alors si tu fait encore des progrès ,nous seront tous coi devant tes chefs-œuvres;)
cheers
nicolas

Salut Nico

Merci mais il me semble que coté "chefs-œuvres" tu n'es pas en reste ?!

Salut Pierre

Good job ! cette 3D

les chiffres 48,49,51....  est ce les mètres par rapport à la longueur du navire?

Bonsoir Dewoitine

Si les tins sont bien placés tous les mètre, les chiffres ne correspondent pas aux couples du navire.
Je pense, sans en être sûr, que le n° 1 correspond au premier couple rectiligne du galbord extérieur, soit au niveau du talon d'échouage. Le fond de quille étant donc rectiligne du talon d'échouage (couple C35) jusqu'au couple C225, soit à 3 m de la PPAV. Pour le Joffre les tins n°50 doivent correspondre au couple C78.(sauf erreur de ma part, le débat reste, bien entendu, ouvert)

Rien de tel qu'un bon fond de tins, puisque tu le vaux bien
Amicalement,
Jean

Bon pour cette fois ça ira ... Sinon je t’envoie l'infirmière !

Bien sympa ces tins on ne peut pas se tromper ... c'est bien du bois et sacrément bien "travaillés"

Je m'aperçois que tu réalises aussi ... le chantier de radoub

Pierre fais quand même gaffe, l'impression 3D en bois ... c'est pas pour tout de suite, là il va falloir te "bouffer" le bout des doigts  ...

Beau boulot, j'ai plaisir à venir flâner sur ton sujet ... on en prend plein les yeux et avec les recherches faites sur le vocabulaire de construction
que tu utilises le niveau de CG maritime monte bien ... je sais désormais ce qu'est un tins ... entre autres  ... merci

Merci à tous, c'est bien sympa !

En fait ce n'est pas "le chantier de radoub" que je veux réaliser, mais bien la cale de construction.
La fameuse cale "Normandie". J'ai pensé qu'une petite mise "en situation" serait pas mal, vous verrez bien... C'est dans ce but que j'essaye de rassembler le plus d'infos possible sur cette "f....e" cale, mais pas facile...
Quand au vocabulaire, j'apprends comme chacun d'entre nous, petit à petit.

Au fait, pourquoi certains tins sont ils travaillés en biais   , c'est pour régler le calage ?

et à quoi servent les gros clous sur les extrémités

Le biais permet de démonter la pile de tins une fois que le navire reposes dessus.
Les clous permettent de maintenir les tins entres eux.

Bonjour,

Sacré boulot quand même.
Une question Pierre, tu as quoi comme ordinateur et carte graphique.

Bonne journée.

Pascal

Bonjour Pascal

Pour le CPU : i7-4770K à 3.50 GHz,
RAM : 32 Go
Carte : NVIDIA GeForce GTX 660

Coucou Pierre

Et tu continues toujours avec cinéma 4D ?

Tu parles du Seigneur des anneaux - logiciel cinéma 4D ... je crois en tout début de sujet
C'est quoi l'interrelation du logiciel avec le film ?

Avec ton expérience d'aujourd'hui, tu conseillerais quel logiciel pour un novice ?

Bonjour Philippe

Absolument, je travaille toujours avec Cinema 4D, même si je ne poste pas tous les jours.
En ce moment j'essaye d’acquérir de l'expérience avec les textures. Je posterai, je pense aujourd'hui, les essais que j'ai déjà fait.
Pour le film, je sais que ce logiciel a été utilisé pour modéliser nombres de scènes du film. De toute façon, ce genre de film ne saurait être réalisé sans 3D...
Pour débuter, je ne sais pas trop. De mon point de vue, aucun logiciel ne me semble rapidement maitrisable. Alors celui-ci ou un autre, il faut bien démarrer...
Il faut savoir que les principes sont en gros les mêmes d'un logiciel à l'autre:
- des formes de base: cube, cylindre, plan, tube etc...,
- ce que l'on appelle des Splines, soit des courbes ou formes plus ou moins évoluées (lettres, chiffres, spirales etc.),
- des éléments permettant de développer (donner du volume ou de la surface) ces mêmes splines,
- des fonctions permettant de; multiplier, copier, déformer et autres,
- enfin des fonctions plus élaborées permettant de faire; explosions et autres.
Si d'aventure tu voulais te lancer dans la 3D, n'hésites pas à me contacter et à consulter le net, il y a bon nombres de tuto pour commençer.

J'utilise un logiciel 3D, mais je n'ai jamais tenté autre chose que la modélisation de "salles à manger".
Chez nous on nomme ça banalement la technique CFAO (Conception Fabrication Assistée par Ordinateur) via une imprimante 3D et une Fraiseuse CN avec en amont
du logiciel de modélisation une prise d'empreinte optique numérisée en 4D.
J'ai déjà eu pas mal de problèmes à dompter la bête pour mes petits besoins pro sans qu'elle me bouffe encore les nerfs aujourd'hui,
mais ça me démange un peu quand je vois ce que tu arrives à réaliser.

Fin novembre je retourne sur le salon de l'ADF à Paris pour suivre une formation de perfectionnement liée au cfao.

En tout cas merci à toi Pierre de partager tes créations et tes connaissances avec nous ... c'est plein d'enseignements

"C'est dans le partage que l'être humain s’épanouit le plus !"
Si je peux t'être utile, tu sais où me trouver !

... toc toc toc y'a plus de cacahuètes près du canapé

Je ne voudrais pas te mettre la pression .... mais on attend une suite

Oui, oui je sais, ça vient doucement...

...

Bonjour Philippe

Quelques nouvelles du "bébé" !
Je poursuis la modélisation de la coque mais en parallèle je fais également des recherches sur le chantier de Saint Nazaire dans le but de présenter le Joffre en situation.
Pour la coque, quelques chiffres:
- nombre de plaques du bordé: 599 dont 319 à modéliser,
- j'ai à ce jour dessiné 184 plaques soit 57,68 %, cependant un certain nombre sera à reprendre.
Une fois terminé, il sera nécessaire de percer les trous des 497 hublots, chacun nécessitant un positionnement particulier...
En attendant voici un aperçu de l'ensemble:

Salut Pierre

Ton chantier naval en trois dimensions à bien avancé, encore bravo

Merci à tous les deux.

Tu as bien avancé

Près de 600 plaques à modéliser en tout

Tu passes combien de temps en moyenne sur une plaque

Laurent & Jérôme, merci pour vos encouragements.

Philippe, en fait seulement 319 avec l'effet de symétrie: babord/tribord. Quand au temps passé, difficile à dire. Le travail se décompose en plusieurs étapes. Je vais essayer de vous faire un pas à pas. Mais le plus long c'est de délimiter les plaques.

superbe Pierre !un travail virtuel titanesque
hâte de le voir en situation
cheers
Nicolas

Voici un pas à pas sur la modélisation du bordé.

1-L'on part de la coque simple, ici une section:


2-L'on délimite 2 plaques (rouge & bleue):


3-Pour un assemblage par recouvrement, l'on délimite le recouvrement (ici 15 cm+5 cm de débord) et à l'aide d'un gabarit l'on trace 2 points sur chaque couple:


4-L'on relie les points entre eux:

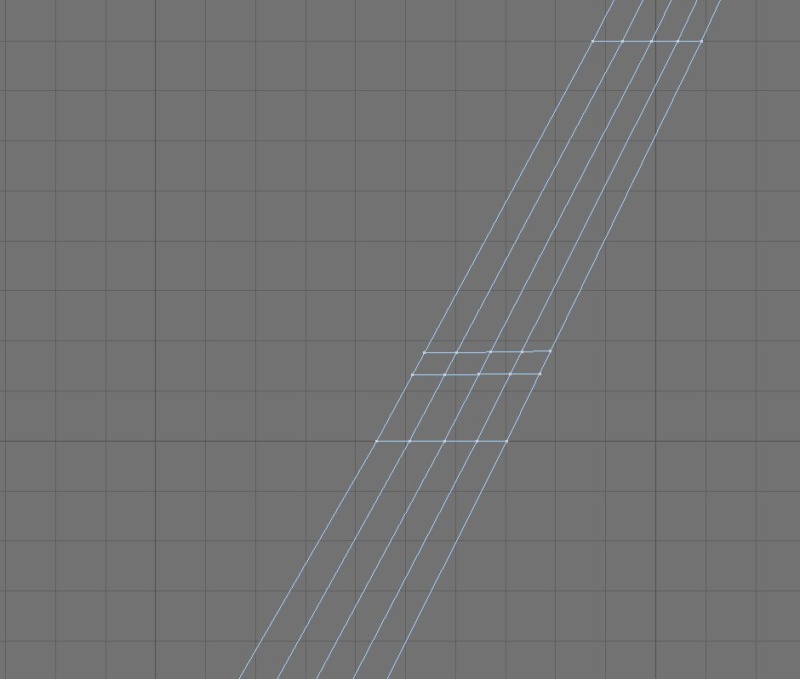

5-L'on s’aperçoit sur la coupe que ce n'est pas une ligne droite, trop facile sinon...


6-Ensuite l'on fait une copie de cette construction et l'on relie la partie recouverte à la plaque inférieure:


7-L'on sépare sur chaque copie les parties inférieure et supérieure et on donne du relief à chacune:


8-Sur la plaque supérieure l'on décale la partie recouvrante de l'épaisseur de la plaque, ici 2 cm:


9-Voici donc les 2 plaques:


10-Pour terminer et donner du "relief" aux plaques, l'on biseaute chaque arrête de 2 mm:


Voili, voila...

bonjour tout le monde

voilà ce qui vient à l'esprit quand je vois ton boulot.......
