PA Joffre Génèse & histoires

superbe Pierre ...tu est vraiment un artiste hors pair
cheers
Nicolas

Bonjour Pierre

Bravo pour cette superbe modélisation qui donne un côté artistique à cette mitrailleuse

Merci les Amis, ça m’encourage pour la suite !😉

C'est excellent Pierre.

Je viens de lire ce que j'avais "laissé en plan" depuis 2016. C'est totalement époustouflant. Je n'imagine pas la quantité de recherches et de travail que cela représente avant de lire tes explications à ce sujet.

Je m'incline bien respectueusement devant une telle oeuvre.

Concernant l'affût double de 37, dont je n'avais vu que la photo prise sur l'aviso Amiens en Grande-Bretagne, il s'agit donc d'une pseudo tourelle ouverte sur l'arrière, non?

32Dundee a écrit:

C'est excellent Pierre.

Merci Jean-françois, c'est sympa.

Castor a écrit:

Je viens de lire ce que j'avais "laissé en plan" depuis 2016. C'est totalement époustouflant. Je n'imagine pas la quantité de recherches et de travail que cela représente avant de lire tes explications à ce sujet.

Je m'incline bien respectueusement devant une telle oeuvre.

Concernant l'affût double de 37, dont je n'avais vu que la photo prise sur l'aviso Amiens en Grande-Bretagne, il s'agit donc d'une pseudo tourelle ouverte sur l'arrière, non?

Effectivement cela représente pas mal de boulot, mais c'est un peu le but d'avoir quelque chose d'aussi précis que possible.
A ce stade de mes recherches, je dirais qu'effectivement, l'affût était ouvert sur l'arrière, en tout cas selon les plans du CAA.
Cependant la seule photo (Marius Bar, photo que j'ai acheté) où l'on voit la porte latérale gauche ouverte, montre une obscurité à l'intérieur de l'affût, ce qui n'est pas compatible avec une ouverture qui laisserait passer de la lumière...
Peut-être qu'une bâche venait fermer cette partie, mais l'on ne trouve pas de système (crochets, anneaux etc  ) qui permettrait de fixer celle-ci à la structure.
Je pense quand même qu'une protection serait logique, ne serait ce que pour protéger le système des intempéries.
A suivre...

jerome v a écrit:

Que d'heures passées à modéliser tout cet ensemble, c'est un travail de fourmi, bravo Pierre

C'est pas faut !
Merci à toi Jérôme.

Quel travail ! Je viens de tout lire ! Franchement bravo à toi !

Merci à toi.

Bonjour à tous

Petit changement dans mes projets ...
Contrairement à mon précédent message, j'ai (provisoirement) délaissé l'affût de 13,2 mm CAQ, pour reprendre le CAD de même calibre.
En effet ma dernière modélisation remontant à 2013, celle-ci n'est plus en rapport avec le niveau de qualité que je m'impose actuellement.
C'est un peu comme vous tous qui vous améliorez à chaque modèle. (même si pour certains je me demande encore comment ils peuvent faire mieux !)
Voici donc l'avancée de cette "reprise" ...

Inutile de vous dire que je "m'éclate" comme un fou !

Bonjour Pierre,

c'est vraiment magnifique et bluffant. Il faut une sacré dextérité pour réaliser tout cela en 3D.

Je comprends que tu t'éclates comme un fou, et ça c'est le principal, mais alors la base de documentation doit être phénoménale.

Amitiés,

Thierry

Salut Pierre,

Ton avancé est top. Bravo à toi pour tes réalisations, explications et ta persévérance sur un si long projet.

J'espère que tu n'a pas réalisé les filetages des vis concernant ton dernier rendu.

A très bientôt.

Salut Pierre

Très joli résultat avec beaucoup de détails réalistes, notamment les volants à poignée et la boulonnerie, Bref! de la belle 3D

Bravo et tous mes encouragements pour le suite

Michel

Merci à tous pour vos messages !
Greg : Non pour ça une bonne texture prendra moins de temps !

Thierry : Concernant la doc, j'en ai pas mal en effet, mais pour ce projet je ne possède que le plan disponible et pas mal de photos pour les détails.
Petit problème...
... en fait ce modèle ne se retrouve quasiment pas dans la réalité sauf photos inédites, mais comme je l'ai commencé ....
Ensuite je compte faire le modèle que l'on voit couramment dans les revues et magazines.

Une petite dernière avant d'aller dormir ...

Salut Pierre,
Magnifique boulot que tu nous présentes là!
Bien dommage que je n'ai pas eu tes dessins pour dessiner ces fameux affûts en PE !
Il te reste encore "quelques détails" à finaliser,  vite, vite !!!!
Jean

Pierre66 a écrit:

... en fait ce modèle ne se retrouve quasiment pas dans la réalité sauf photos inédites, mais comme je l'ai commencé ....
Ensuite je compte faire le modèle que l'on voit couramment dans les revues et magazines….

salut Pierre


superbe travail d'artiste je ne comprend pas trop ta phrase?? tu veux dire qu'il y a deux affautis CAD ???si c'est cela je suis passé a coté de ce détail depuis tout le temps
hâte de voir la suite
cheers
Nicolas

Salut Pierre,

J'avais perdu de vue ce post, je me demande bien d'ailleurs bien pourquoi.
Diantre, Fichtre, Bigre, Bougre… Quel boulot

Bonne suite l'ami, et encore bravo.

Merci à tous !
Jean: je fais au plus vite !
Nico : Sauf si tu possèdes des photos correspondantes au plan ci-dessous, je dirais (avec toutes les réserves possibles) que cela ne correspond à rien de concret.
Explications :

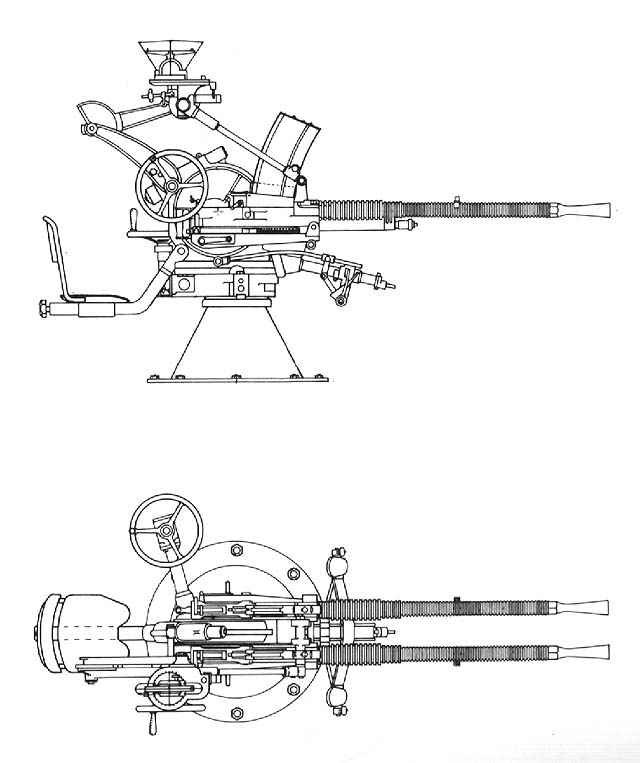

Donc le plan dont je me suis inspiré :



Ensuite le plan correspondant aux photos disponibles :



Enfin quelques exemples de photos :







Et encore, même sur ce dernier plan, l'on voit que le support des pédales est différent alors .... :|

salut Pierre


l'affut R4 modèle 1929 avec correcteur Le Prieur DCA 828 a bien existé (si tu le veux j'ai un plan ) .voici une photo d'un exemplaire conservé




je dois bien avoir des photos "in action" quelque part ….mais il faut que je fouille .l'autre affut est une "évolution" plus "moderne"
cheers
Nicolas

Merci Nico je n'avais pas de doc sur celui-ci.
Heureusement je n'ai pas travaillé pour rien !
Nous pourrons reprendre cette discussion sur le nouveau post que je viens d'ouvrir sur l'armement.

Pierre66 a écrit:

.....Nous pourrons reprendre cette discussion sur le nouveau post que je viens d'ouvrir sur l'armement…..

ou que c'est ti qu'il est ce post ??
cheers
Nicolas

Dans "Recueil de documentation & plans / Navires et Histoire Navale / Armement des navires de la Royale durant la 2 GM" !

Ouah! Je découvre ce projet 3D par hasard au fil de mes recherches sur la classe Joffre.

Sacré travail Pierre, j’ai parcouru avec grand intérêt tout le sujet.

Ton projet semble en stand by?

Bonjour Pascal

Merci pour ces compliments.
En effet l'ensemble de mes travaux et en pause, par manque de temps principalement.
J'espère avoir plus de temps d'ici quelques semaines, nous verrons ...
Merci encore et bonne journée.
