PA Joffre Génèse & histoires

Chers camarades bonsoir

Encore 2 jours passés au CAA avec pleins de plans supplémentaires pour le 37 ACAD.
Cet endroit est une vraie "mine d'Or !".
J'ai également récupéré les plans originaux de la 13,2 mm Hotchkiss. Encore du taf en perspective...!

A bientôt.

Génial Pierre, j'aimerai tellement pouvoir en faire autant .... je suis sur que j'aurai des yeux de gamins là-bas avec toutes ces merveilles sur plans!

Surement !
En fait le plus dur c'est de savoir où chercher car beaucoup de cartons ont des désignations très génériques du genre: "Artillerie navale", ce qui peut être de l'électricité, de la télémétrie etc..
Ensuite il faut de la patience, beaucoup de patience, mais pour un maquettiste c'est la base, non ?
Merci JF et bonne soirée.

Bonjour à tous

Depuis ma dernière visite au CAA en octobre dernier, et avant ma prochaine visite de mars prochain, j'ai exploité pas mal de photos de plans. Notamment sur la partie oscillante de l'affût.

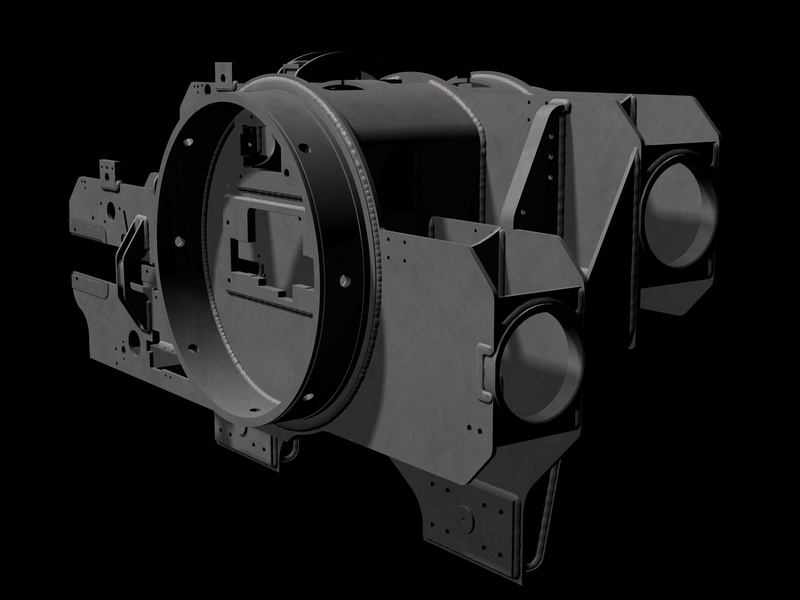

Voici le berceau, pièce maîtresse, sorte de mécano-soudé qui m'a donné pas mal de migraines !




Également l'affût actualisé:



A bientôt

Salut Pierre,

Purée !!!!! ........ c'est une véritable tuerie ton travail !!!!

C'est de l'excellence à l'état pur!

Alain

Merci Alain, ça motive !

Effectivement Jérôme, mais pas plus que vous avec vos chefs-d’œuvre !

Salut Pierre,

Je suis vraiment admiratif de ce que tu réalises...
Je n'imagine même pas la somme de travail à fournir pour un tel résultat.

Bravo, c'est beau.

Bonne soirée.

superbe Pierre

vraiment du grand art tu est vraiment un artiste de la 3D Pierre
un grand bravo
cheers
Nicolas

Merci les amis
Ce genre de compliment fait vraiment plaisir, surtout venant d'Artistes comme vous !

Salut Pierre,

Je suis content de pouvoir voir l'évolution de ton navire
C'est une très belle modé ta tourelle, bravo. Par contre évite de modéliser les soudures car ça pompe des polygones pour pas grand chose même si ça rajoute du détail.
Utilise des textures map.

Au plaisir de voir la suite

Amitiés

Pierre 66 bonjour , je viens de regarder une partie des dernières pages , que c'est beau tout ce travail de précision en 3D que tu nous fais , je suis plus que admiratif sur ce coup là , et j'en profite pour te souhaiter une bonne et heureuse année 2018 avec plus de dessins à nous montrer . Pour ce qui est de la maquette je suis preneur au 1/200 pour ma part , je te souhaite aussi un bon courage pour la suite que je vais suivre avec admiration comme beaucoup .

Merci à tous

Greg, effectivement je suis d'accord avec toi. Pour la version complète, j'allège considérablement mes fichiers et j'enlève ce genre de chose, pas de soucis !
Pour ce qui est d'une éventuelle maquette, nous n'en sommes pas encore là...!

Bonjour à tous
Bon je progresse doucement... :|
Pour ne pas passer du temps inutilement sur des plans obsolètes, j'ai consacré cette dernière semaine à trier, dater et ranger tous les plans que j'ai déjà récupéré au CAA. Je vous parle pas du boulot...! Ça représente des centaines de documents. (peut être même des milliers !)
Tout ceci en respectant, évidemment, le système de classement du CAA.
Je n'ai pas encore terminé, mais voici une autre vue du 37 ACAD Mle 1936 (parce que, pour la petite histoire, il y avait aussi le Mle 1935 et l'affût d'expérience monté sur l'Aviso Amiens !)
L'on devine le réservoir d'eau, sous le masque mobile, qui servait à refroidir les tubes. Manque encore les diverses canalisations qui en partaient.

Salut Pierre,

C'est toujours extraordinaire tes dessins, un vrai régal!

Tu pourrais les imprimer en 3D à l'échelle 1 tellement c'est véridique !!

Alain

Merci Alain, c’est sympa.😉
Évidemment l’impression 3D, c’est un peu le but...
Mais pas à l’échelle 1, bien entendu !😂

Salut Pierre,
C'est du délire ton boulot !!!!
Là, on ne joue pas dans la même cour !!!
A+
Philippe

Merci Philippe c’est sympa ! 😉

Bonjour,

c'est vraiment magnifique. Que d'heures passées devant l'écran je suppose.



Thierry

Salut Pierre,

Du très beau travail avec du détails comme j'aime. Bravo

Merci à tous.
Thierry, effectivement cela représente un paquet d’heures devant l’écran !😉

Pierre66 a écrit:

Évidemment l’impression 3D, c’est un peu le but...
Mais pas à l’échelle 1, bien entendu !😂

Bonjour Pierre,
Ton boulot est vraiment magnifique, une masse de recherche et de dessin délirante
Si tu devais en faire un modèle ce serait chouette mais à quelle échelle?
Pour rendre justice et tes dessins il faudrait du 1/48, voire même du 1/24, , mais attention aux petits problèmes d'encombrement !
Je suis admiratif !
Jean

Bonsoir Jean
Côté admiration, je peux te rendre la pareille !
En ce qui concerne l’affût de 37, je pense qu’au 1/10 ce serait pas mal, non ?😃

quoi Pierre .......Joffre au 1/10 ....mais ce n'est le 1er avril blagues mis a part je suis fan depuis le début de tes dessins et de ta philosophie....pas étonnant que cela plaise au maitre EX PE jean aka le migou
bravo pierre et merci de partager
cheers
Nicolas

Ben au 1/10, cela ferait quand même 23,60 m, un peu grand !
Non je parlais de l’affût ACAD de 37 mm.

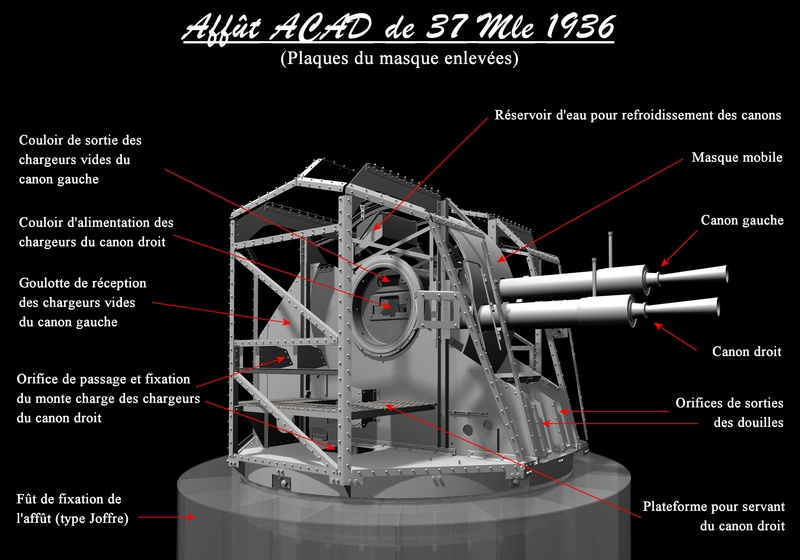

Bonsoir à tous

Je viens de réaliser (comme quoi tout arrive !), que je n'avais pas mis de légendes sur ma dernière
photo, qui mérite quand même quelques explications.
Donc pour me faire pardonner:

Pierre66 a écrit:

Ben au 1/10, cela ferait quand même 23,60 m, un peu grand !

L'arsenal de Kure dispose d'une maquette du Yamato au 1/10ème, 26 m de long . . . alors pourquoi pas un Joffre au musée de la marine?!
Fantastique travail en tous cas,
Jean

Bonjour , je viens de voir les messages , que c'est beau , pour ma part , je suis preneur pour un fascicul de tout les plans pour du 1/200 , félicitations pour le travail .

Bonsoir Pierre,

Des explications comme je les aimes. Bravo à toi. On apprend des choses.

migou31 a écrit:

Pierre66 a écrit:

Ben au 1/10, cela ferait quand même 23,60 m, un peu grand !

L'arsenal de Kure dispose d'une maquette du Yamato au 1/10ème, 26 m de long . . . alors pourquoi pas un Joffre au musée de la marine?!
Fantastique travail en tous cas,
Jean

La grosse (très grosse même !) différence, c'est que la Yamato a existé, ce qui présente un réel intérêt.

Greg_3D a écrit:

Bonsoir Pierre,

Des explications comme je les aimes. Bravo à toi. On apprend des choses.

Merci Greg
C'est vraiment l'intérêt de ce forum, où chacun apprend de l'autre.

amiral 71 a écrit:

Bonjour , je viens de voir les messages , que c'est beau , pour ma part , je suis preneur pour un fascicul de tout les plans pour du 1/200 , félicitations pour le travail .

Merci à toi et pour les plans, nous verrons...

Bonjour à tous

Après un long silence (d'autres priorités, hélas !), et comme je disais récemment à Jean, je fais comme certains d'entre vous, je change de modèle pour ne pas m'ennuyer.
Non en fait après une période extrêmement fastidieuse de classement des plans du CAA, je souffle un peu en reprenant la modélisation de la Mitrailleuse Hotchkiss de 13,2 mm. (maintenant j'ai les plans originaux)
Bien entendu, je n'ai pas encore tous les documents nécessaires, mais je tenais à utiliser ceux déjà en ma possession.
J'ai pratiquement terminé le canon et ses radiateurs, il ne me manque qu'un élément (entre le rouge et le jaune), voyez ci-dessous :

salut Pierre

ahhh quant les artistes se remettent au boulot ce tube est de toute beauté …..j'imagine le reste
vivement la suite
cheers
Nicolas

Merci Nico

Pour "le reste", j'y travaille !

Comme pour d'autres posts de grands malades de ce forum, je ne pas laisser un "Ohhhh!!!!" chaque fois que je passe, mais le coeur y est, c'est vraiment un travail impressionnant!
