Escorteur côtier L'ALERTE - 1/400 de L'Arsenal par Dewoitine

Bonjour à tous

Après le montage de la Frégate Tourville j'ai envie de passer à autre chose et un navire différent par la taille, l'époque et le genre
J'ai donc choisi le petit escorteur côtier de l'Arsenal que je trouve original et bien fourni en détails, en parallèle j'assemblerai un navire d'origine Heller
que je n'ai pas encore choisi.

J'ai trouver de la doc, des images des profils et des plans du SHD

Vous trouverez sur ce forum l'ouvre boîte de notre ami Jérôme V sur l'escorteur type Adroit de l'Arsenal dans la rubrique (bureau d'étude - navires plastique)
Il avait fait une belle présentation. Merci Jérôme

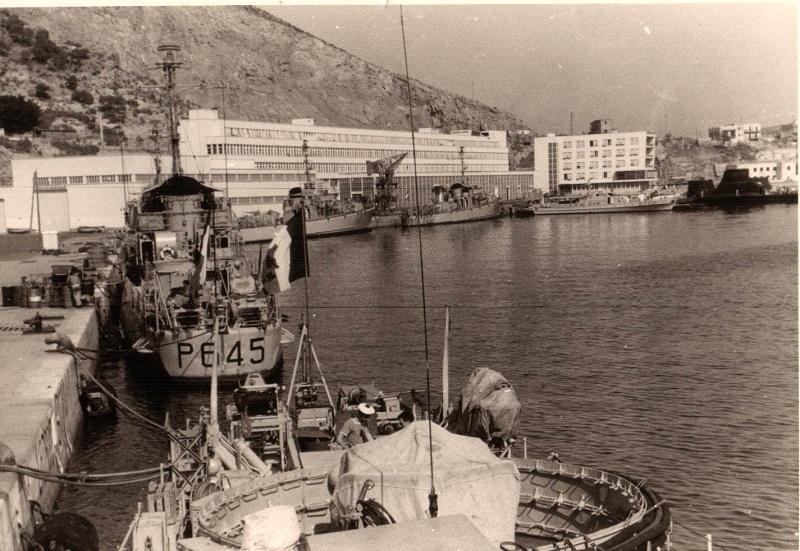

A Mers El Kebir

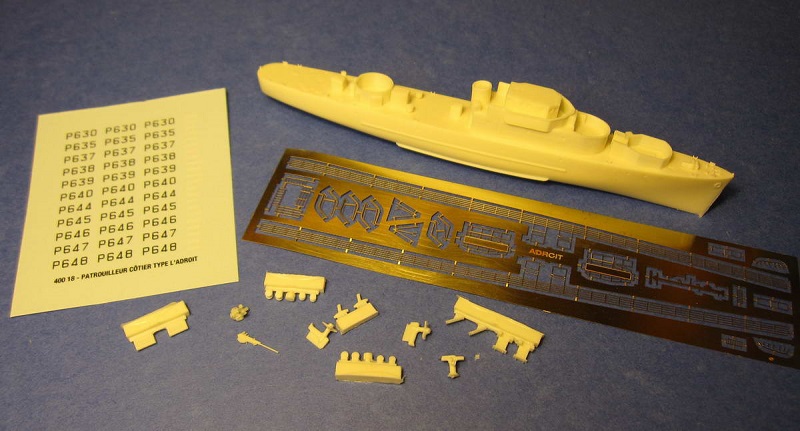

La maquette

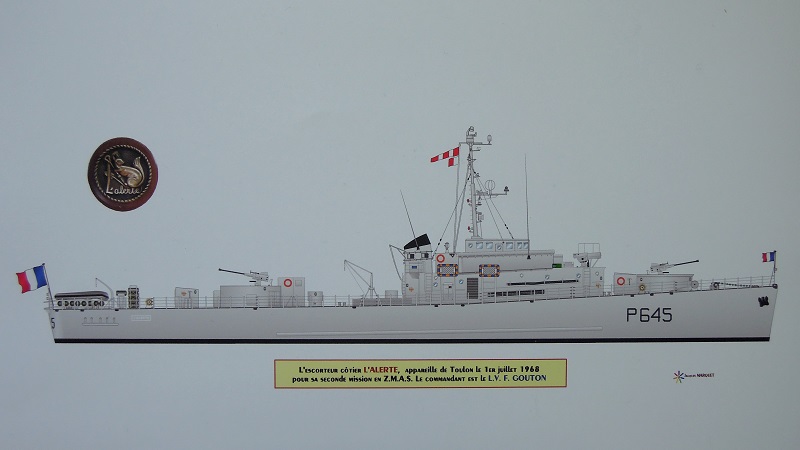

J'ai choisi de le représenter en 1968 comme sur le profil, il est encore équipé des grenadeurs de sillage.
Ce bâtiment a navigué de 1958 à 1978, je ferai un post avec les caractéristiques du navire

Voici le début du montage avec la couche de gris H 27, je m'en sert aussi comme apprêt

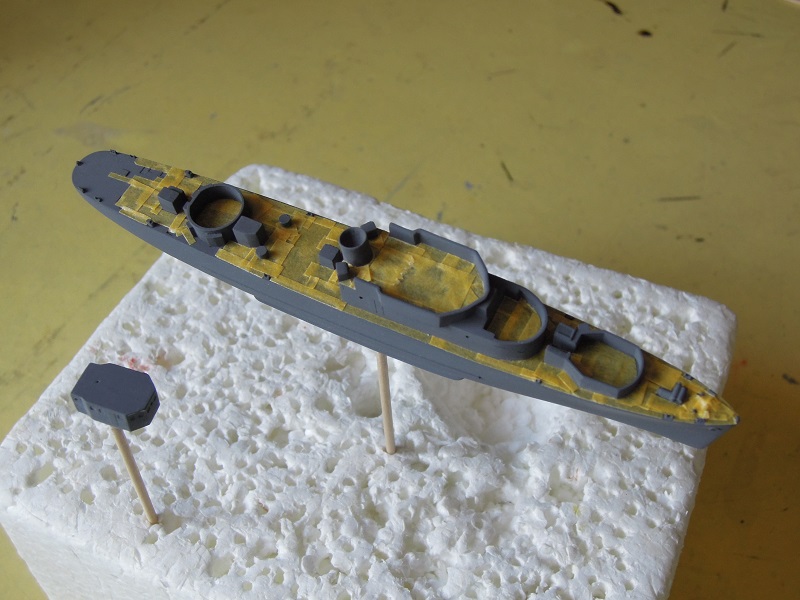

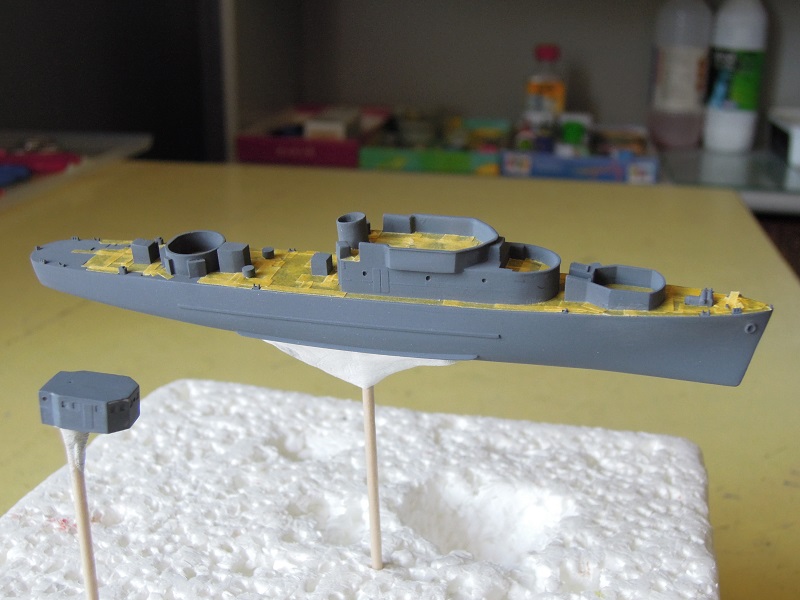

Et j'ai presque terminé le masquage des ponts et passerelles

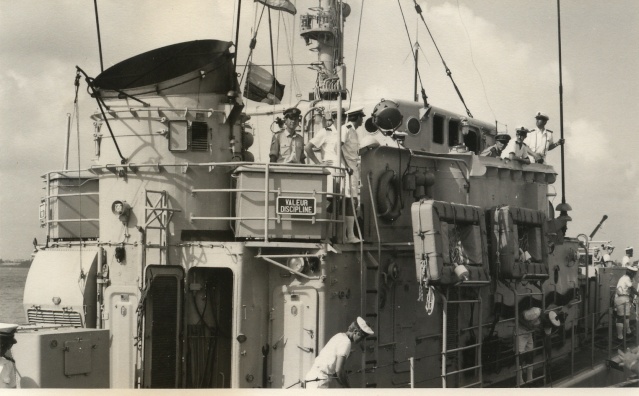

J'ai retrouvé beaucoup de photos sur le forum anciens cols bleus et la vie avait l'air sympa à bord de ces petites unités et avec de nombreuses escales
Certains ont été affectés à l'assistance des zones des pèches.

Youpie, c'est reparti.

Tu n'as pas hésité bien longtemps, camarade
Je prends mon siège, une petite mousse parce qu'il fait bien chaud, et je suis tout cela avec intérêt.
Ca donne quoi comme dimension cette maquette ? il me semble bien trop petit pour mes gros doigts...

Bonne fin de journée

Bonne construction, c'est un fin navire.

PS: Les plans du SHD sont disponibles où ?

Merci pour vos messages

Gianluca a écrit:

Tu n'as pas hésité bien longtemps, camarade  Very Happy
Je prends mon siège, une petite mousse parce qu'il fait bien chaud, et je suis tout cela avec intérêt.
Ca donne quoi comme dimension cette maquette ? il me semble bien trop petit pour mes gros doigts...

Merci camarade
Si tu aimes prendre une petite mousse nous avons ce point commun et tu es certainement un bon vivant aussi
et d'ailleurs tu me donnes une idée parce qu'il fait chaud aussi dans le Jura
La maquette mesure presque 13 cm, c'est du petit, on pourrait penser vu le genre de navire que la maquette est au 1/700
Pour la taille des doigts, aucune importance car il faut travailler à l'aide de pinces

Pierrot2 a écrit:

PS: Les plans du SHD sont disponibles où ?

Bonjour Pierrot, j'avais eu ces plans quand la maquette est parue il y a environ 2 ans sur le site du service historique de la défense, je n'ai plus l'adresse
j'avais essayé d'y retourner récemment et n'était plus accessible pour cause de piratage me semble t-il, affaire à suivre donc.

Amitié

bonsoir

L'affaire vas être vite suivie ......aux dernières nouvelles ce n'est pas pour demain que le site repartira!(problèmes budgétaire)
bon courage Dewoitine pour ton nouveau projet
cheers
nicolas

Ah que oui...

dewoitine a écrit:

Merci camarade
Si tu aimes prendre une petite mousse nous avons ce point commun et tu es certainement un bon vivant aussi
et d'ailleurs tu me donnes une idée parce qu'il fait chaud aussi dans le Jura
La maquette mesure presque 13 cm, c'est du petit, on pourrait penser vu le genre de navire que la maquette est au 1/700
Pour la taille des doigts, aucune importance car il faut travailler à l'aide de pinces

Effectivement c'est minuscule...
Du coup il ne faut abuser du sirop de houblon..

Bonne soirée...

Bon ben je m'installe aussi!

Belle ligne cet escorteur, bon montage

Bonjour à tous

LA VEILLE a écrit:

aux dernières nouvelles ce n'est pas pour demain que le site repartira!(problèmes budgétaire)

Merci Nicolas

Si le site du SHD ne repart pas c'est un gâchis et une partie de notre mémoire collective qui fou le camp, dommage

Gianluca a écrit:

Du coup il ne faut abuser du sirop de houblon..   Very Happy

Affirmatif, à consommer avec modération car il ne s'agit pas de finir comme les tontons dans la célèbre scène de la cuisine

D645 a écrit:

Bon ben je m'installe aussi! Smile

Merci DD je te réserve une place devant les tribunes

pascal 94 a écrit:

Belle ligne cet escorteur, bon montage  Wink

Merci   Pascal

jerome v a écrit:

Moi aussi je m'installe, tu vas encore nous faire un petit bijou  cheers

Merci   Jérôme, devant les tribunes aussi à coté de D645, pour le bijou ce n'est jamais gagné d'avance

c'est diablement bien fichu leurs maquettes, même aussi petites, encore faut il avoir le talent de bien les monter...

peut être quand j’enlèverais mes moufles...

Je n'ai jamais eu de maquette "l'arsenal", elle m'ont l'air de qualité (cela dépend aussi beaucoup de celui qui la monte)
ce modèle a l'air sympa
Bon courage pour le suite

Moi aussi je m'installe pour admiré ce montage qui vas être fort instructif.

DSRV44 a écrit:

Je n'ai jamais eu de maquette "l'arsenal", elle m'ont l'air de qualité (cela dépend aussi beaucoup de celui qui la monte)
ce modèle a l'air sympa
Bon courage pour le suite

Excellent fabricant, pour ne pas dire artisan, qui sort des maquettes de très grande qualité.

Merci pour vos messages

yuth a écrit:

c'est diablement bien fichu leurs maquettes, même aussi petites, encore faut il avoir le talent de bien les monter...

peut être quand j’enlèverais mes moufles...

Merci yuth pour le message et la petite pointe d'humour

A DSRV44 et D645, c'est vrai que les maquettes L'Arsenal sort de bonnes maquettes et avec beaucoup de détails, concernant la photo découpe et la résine, on s'y fait rapidement.

A yann       Merci yann  heureux que tu suive le montage

En parlant du montage, il n'avance pas vite car il fait beau et on a + envie de profiter de la vie en plein air que de maquetter
j'ai mis le barbecue à post et tout le nécessaire, de quoi alimenter les soirées entre amis et famille mais malgré tout je n'oublie pas
le forum et si nous n'étions pas éparpillés dans les 4 coins du pays ce serait sympa de se retrouver aussi.

J'ai récapitulé quelques données sur L'Alerte et je pense avoir identifié un des anciens cuistots qui est Jurassien aussi.

Escorteur Côtier L'ALERTE

N° de coque : P 645

Mis sur cale : 20 février 1957

Chantier : DTCN Lorient

Lancement : 5 octobre 1957

Admis au service actif : 16 juin 1958


Affectations successives :

Juin 1958 - Toulon

1959 - Mers el Kébir

Mars 1963 - Toulon ( 3ème DEC)

Avril 1966 - Dakar

21 janvier 1967 - Toulon ( 3ème DEC)

11 juillet 1968 - Dakar

12 novembre 1968 - Toulon ( 3ème DEC)

1970 - Dakar et Toulon ( 3ème DEC)

28 février 1974 - Fort de France

Juin 1975 - Cherbourg

1er septembre 1976 - Cherbourg (Flonord)

Dernière cérémonie des couleurs : 20 avril 1979

Condamné le 29 mai 1980

Coulé en 1984 sous le N° de coque Q 603


Dimensions

Déplacement 400 T

Longueur hors tout 53,03 m

Longueur à la flottaison 51,82 m

Largeur maximum 7,05 m

Tirant d'eau 2,74 m

Tirant d'air 14,80 m


PROPULSION

Moteurs de propulsion : 4 moteurs diesels S.G.C.M. de 800 CV chacun.

Hélices : 2 supra divergentes à 4 pales.

Vitesse maximale 19 nœuds

Rayon d'action : 3 000 milles à 12 nœuds, 2 000 milles à 15 nœuds.

Groupes électrogènes : 2 groupes diesels dynamo de 80 KW donnant du courant continu de 115 volts.


ARMEMENT

2 affûts de 40 mm

1 mortier de 120 mm sur l'avant

2 grenadeurs de sillage

2 mortiers M.K.W à l'arrière

2 mortiers grenadeurs Tornikoff

1 sonar

Embarcations : 2 Zodiacs


Bonne soirée à vous

Merci de tous ces renseignements on en sait beaucoup plus maintenant sur cet escorteur   et bon barbecue

Merci Pascal est L'ancien pour vos messages

En ce qui concerne le barbecue en ce moment il est à poste tous les jours et j'en suis le chef, je suis au moins chef de quelque chose à la maison

Pour revenir à l'escorteur côtier L'Alerte j'ai fait quelques petites avancées, les grenadeurs de sillage et les affûts de 40





Le pliage et collage des grenadeurs de sillage



Les bofors de 40, sur les escorteurs côtiers les plaques de blindage n'étaient pas montées



Ebavurage des pièces



ça se monte plutôt bien



Le tube du canon sera peint en noir

dewoitine a écrit:

......ça se monte plutôt bien.........

salut Dewoitine

j'espère ! c'est moi, a l'époque qui avait fait le master(du 40mm) pour l'arsenal    et ce n'était pas de la 3D!non du vrai fait mains      enfin la partie résine    profite bien de tes moments de détente ,moi aussi je suis en mode été (moins de travail sur les maquettes )
bon courage pour les BBQ et la suite de ton projet
Cheers
Nicolas

Super, alors tu es un chef dans le travail de la résine

Dans le cadre des activités d'été, je suis comme toi je relâche un peu les maquettes car il y a tant à faire par beau temps et ça fait du bien
de faire un break dans toutes activités.

Amitié

Dewoitine

Joli Bofors et encore bravo à Nicolas pour ce 40mm

Merci à vous Papylolo85 et Pascal 94 pour vos messages

Faut reconnaître que Nicolas à fait du beau boulot, j'ignorais complètement qu'il était dans le coup et je me demande si il n'y aurait pas d'autres morceaux
qu'il aurait commis sur ce petit escorteur?

Je vais préparer les petites pièces et ce sera la mise en peinture

Bonne soirée

Salut Dewoitine,

Miam, miam la mise en peinture... Je suis bluffé justement par les tiennes.
C'est toujours propre et net. du beau boulot quoi.

Bonne soirée.

c'est vrai !GL a raison c'est propre tout plein  l'ami Dewoitine fait parti des très bon monteurs qui sévissent ici
je ne suis pas dans tout les coups de l'arsenal ,mais je fait de temps en temps des masters vite fait bien fait (du moins je l'espère )! j'ai même réalisé des masters pour la partie arsenal aéro (tracteur MJ4B,SEPMA K60Bidon récupérateur de fluides,BARAX ,BARRACUDA,PHIMAT,etc etc )
mais ça c'est quand je faisait du pt'it n'avion
cheers
Nicolas

Superbe montage (comme d'hab' j'ai envie de dire ).

Je suis moi aussi en mode relâche avec la chaleur estivale mais quand je vois ça je me dis que je dois m'y remettre (et puis les vacances approchent!).

Bonjour, voici quelques nouvelles de l'escorteur côtier L'alerte, disons la reprise après une période de relâchement estival
J'ai profité du soleil en m'installant sur la terrasse, ça motive




J'ai terminé le camouflage du pont "façon puzzle"

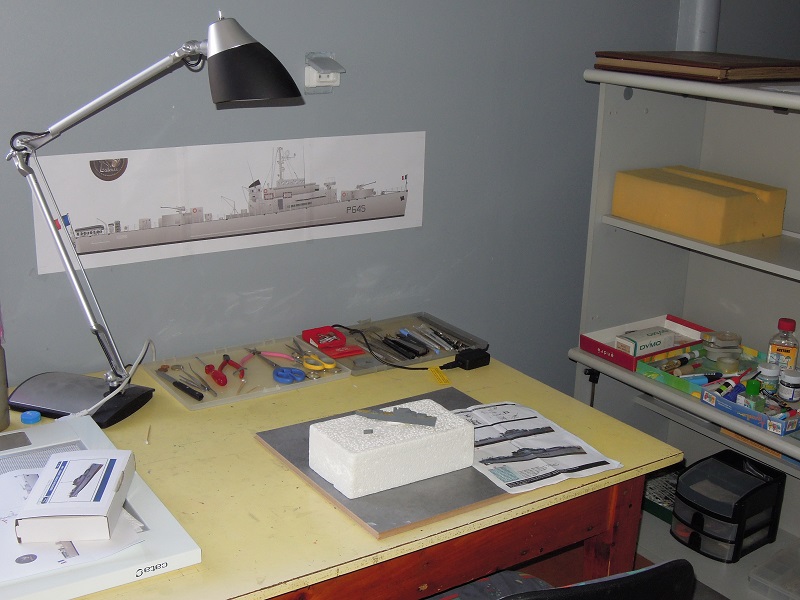

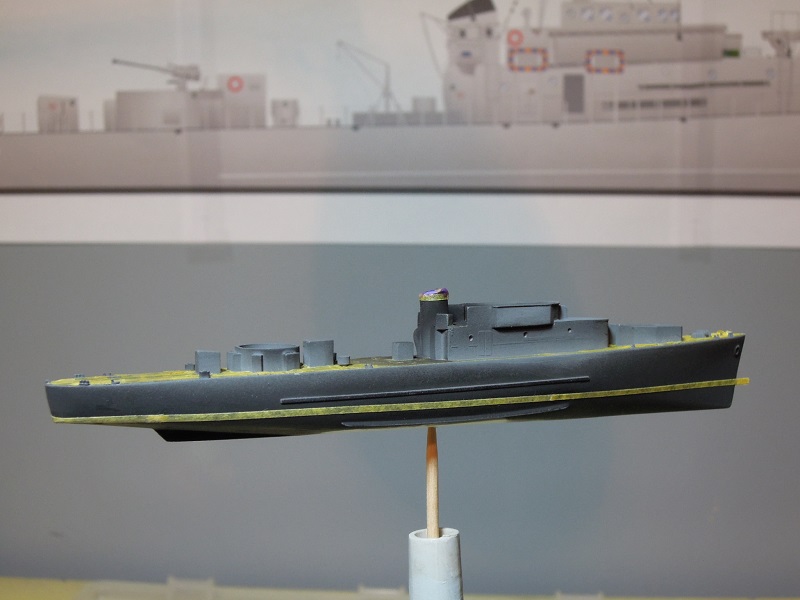

J'ai mis à poste un agrandissement du profil 1968, de suis donc paré



Je me suis aperçu que la sortie de cheminée avait été modifié, un coude à été ajouté, je vais essayer de le fabriquer avec une chute de PE

Bonsoir Dewoitine,

Super, c'est reparti.
Je suis admiratif quand je vois la taille du bestiau... Euh, je parle de l'escorteur bien sur...
Bon montage, camarade, tu vas encore nous faire du beau...

Bonne fin de journée.

salut Dewoitine

belle séance de masquage pour le "coude " de la cheminée ,regarde du coté de l'aluminium des barquettes des plats tout préparés ,ou de gâteaux industriels ,ca se découpe très facilement ,ça prend les formes avec facilité et se colle facilement
cheers
Nicolas

Merci GL et Nicolas

Gianluca a écrit:

Je suis admiratif quand je vois la taille du bestiau... Euh, je parle de l'escorteur bien sur... Embarassed Embarassed

Oui bon je sais, j'ai quelques kilos en trop ....ah oui tu parlais de l'escorteur!
Oui c'est du petit mais le remorqueur était encore plus petit, au 1/400 le plus petit bateau doit être le remorqueur Acharné de l'Arsenal et le plus long
le paquebot Queen Mary 2 de Revell, sauf erreur

Pour la cheminée pourquoi pas, de l'alu de barquettes faut essayer, Merci Nicolas

Merci à vous L'ancien et papylolo85 pour vos messages

Nouvelle avancée aujourd'hui, mise en place du coude de cheminée, l'ébavurage des accessoires et la peinture noire













L'arsenal ne fournissant  pas de supports pour cette maquette, j'en ai piraté un qui provient d'un kit de U-Boot Revell  :pirat:

Bonsoir Dewoitine,

C'est toujours aussi nickel. Le coude de cheminée tu l'as fait avec des barquettes alu ?

Bonne soirée.

beau travail !Dewoitine ça commence a prendre forme
cheers
Nicolas

Merci GL et Nicolas

Gianluca a écrit:

Le coude de cheminée tu l'as fait avec des barquettes alu ?

Exact, la partie la plus épaisse d'une bonne barquette de chili

Amitié

C'est du bien joli travail

Merci à vous jerome v, pascal 94 et L'ancien pour vos messages

La suite du montage de ce petit escorteur avec la mise en peinture




Après la peinture noire, le masquage du col à mazout et du chapeau de cheminée



Peinture de la coque en Humbrol 73



Après 24 heures de séchage, masquage de la coque au Maskol



Préparation des accessoires pour le gris clair



C'est du 127



La PE y est passée aussi, je préfère la peindre avant le pliage et le collage
La prochaine étape sera celle qui me tient à cœur, la patine et les décalques

Bonsoir Dewoitine,

C'est toujours aussi clean... Quel bel ouvrage.
Nul doute que la prochaine étape va encore me laisser les yeux écarquillés.
Bravo à toi.

Bonne soirée.

Beau travail effectivement, on attends la suite
