 Gréement d'un cotre, petit voilier: renseignements ??

Aller en bas
AuteurMessage
xavero63
Maistrancier
Maistrancier


Localisation : Auvergne
Navire préféré : Belem. Cotre de Bretagne

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptyMer 26 Fév 2014, 23:22

Pour le gréement d'un petit cotre de Bretagne Nord, j'aimerais connaître "l'articulation" entre ce (bout-dehors) ou (vergue) je ne connais pas le terme exact

Gréement d'un cotre, petit voilier: renseignements ?? Bild0046
qui se situe en haut du mat sur la photo entouré de rouge: comment ces deux parties sont-elles articulées dans la réalité ????
Si vous avez une photo ou un croquis, ça m'aiderais.

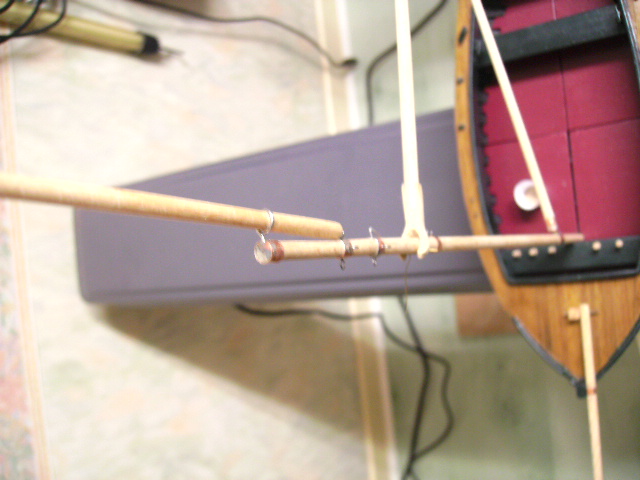

Pour l'instant, sans documentation précise, j'ai opté pour ce système:

Gréement d'un cotre, petit voilier: renseignements ?? Bild0047
piton en corde à piano fermé sur une gorge du (bout-dehors) ou (vergue)?? fiché en haut du mat.
Je ne sais pas si cela correspond à la réalité??
Merci de m'éclairer  scratch scratch sunny

Autre petit soucis pour la corne, je n'ai rien trouvé concernant leur réalisation, il s'agit d'un petit voilier de 1927:
- la corne était-elle en métal ?
- en bois, entouré de cuir,... ???
- réalisée en une seule pièce, en deux ??
J'ai bien réussi à en apercevoir sur le forum, mais pas d'assez près.
Alors pareil, voilà comment je l'ai réalisée:

Gréement d'un cotre, petit voilier: renseignements ?? Bild0048

Gréement d'un cotre, petit voilier: renseignements ?? Bild0049
en bois et taillée d'une seule pièce: ça peut le faire ou pas ?? (bien sûr, il manque 1 ou 2 cerclages)

Je serais bien allé faire un petit tours sur le port pour me renseigner, mais ça fait un peu loin, alors, si vous pouvez m'aider: photos ou lien sur un post...
A+

_________________
On ne dit pas: un enfoiré
Mais:
une année de perdue
Revenir en haut Aller en bas
Restater
Elève officier
Elève officier
Restater

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptyJeu 27 Fév 2014, 08:23

bonjour xavero63
Cette "vergue" c'est le pic de voile de flèche,il n'est pas relié au mat par une articulation juste tenu
par sa drisse qui passe par une poulie fixée au mat et descend sur le pont

Gréement d'un cotre, petit voilier: renseignements ?? Sans_t12

Pour la corne  (encornat) c'est exactement ça et en bois

Amitié

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  Gréement d'un cotre, petit voilier: renseignements ?? Drapea10
Revenir en haut Aller en bas
Restater
Elève officier
Elève officier
Restater

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptyJeu 27 Fév 2014, 08:51

RE
Un petit schéma comment gréer la voile de flèche ça peut te servir pour la suite
Amitié

Gréement d'un cotre, petit voilier: renseignements ?? Flache10

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  Gréement d'un cotre, petit voilier: renseignements ?? Drapea10
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptyJeu 27 Fév 2014, 11:22

Démat
Bonne explication!! sunny

_________________
Gréement d'un cotre, petit voilier: renseignements ?? 96713112
Revenir en haut Aller en bas
xavero63
Maistrancier
Maistrancier


Localisation : Auvergne
Navire préféré : Belem. Cotre de Bretagne

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptyJeu 27 Fév 2014, 14:32

Merci beaucoup, donc je peux supprimer le piton en métal.
Çà, c'est de l'explication au top: clair, net et précis avec le dessin qui va bien  Very Happy Laughing Very Happy Laughing cheers
Merci Restater pour tes infos, une fois de plus !! et à Michel pour sa confirmation.
Il ne restera "plus qu'à" faire un peu de couture pour habiller ce joli petit cotre de la Bretagne Nord (selon plan de Philippe Ourouze; MRB 600).
Amitiés
Xavier

_________________
On ne dit pas: un enfoiré
Mais:
une année de perdue
Revenir en haut Aller en bas
Restater
Elève officier
Elève officier
Restater

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptyJeu 27 Fév 2014, 17:42

Re
Il n'y a pas de quoi,on est là pour ça  Very Happy

Petite précision : la voile de flèche doit ètre enverguée (fixée) sur le pic,c'est une voile que l'on envoi
par petit temps pour aller chercher le vent dans les hauts, et le pic descend avec la voile quand on la
"ramasse"
Pour la couture je ne peux te donner de conseil je ne suis pas copain avec le fil et l'aiguille  Crying or Very sad
Amitié

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  Gréement d'un cotre, petit voilier: renseignements ?? Drapea10
Revenir en haut Aller en bas
Chevreuil
Second Maître
Second Maître
Chevreuil

Localisation : Cote d'Emeraude (22)
Navire préféré : Ben,mon canot'

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptyJeu 27 Fév 2014, 19:59

On nome aussi ce "pic "un balestron.
Cordialement

_________________
Faire avec !
Revenir en haut Aller en bas
xavero63
Maistrancier
Maistrancier


Localisation : Auvergne
Navire préféré : Belem. Cotre de Bretagne

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptyVen 21 Mar 2014, 23:51

Bonsoir les Amis,

J'aurais encore besoin de vos lumières pour la fixation des voiles , voir la première photo en tête de ce post.
Pour la voile de flèche qui est enverguée (fixée) sur le pic, je suppose que la fixation de la voile peut se faire grâce à un fil passant alternativement dans les oeils de pie de la voile et autour du pic, comme de la couture. ??

Pour la voile à corne, quelles sont les parties fixées sur les espars: corne, bôme ?? autrement dit, est ce que les bords hauts et/ou bas de la voile doivent coulisser sur leur espar respectif ?? comment ramasse-t-on cette voile, à l'inverse, comment la hisser ?? cela doit influencer la fixation de la voile...!!  Pour la fixation sur le mât, j'ai l'intention d'utiliser des anneaux (corde à piano ou laiton) passant dans la voile et autour du mât. Pour la fixation des bords hauts et bas, qu'est-ce qui ressemble le plus à la réalité ??

Pour les focs (trinquette et foc ????), je suppose qu'ils doivent coulisser sur leur draille, donc fixation avec des petits anneaux ???

Merci d'avance et bon WE
Amitiés

Xavier

_________________
On ne dit pas: un enfoiré
Mais:
une année de perdue
Revenir en haut Aller en bas
Restater
Elève officier
Elève officier
Restater

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptySam 22 Mar 2014, 08:39

Bonjour xavero63
Le flèche est fixé sur le pic la voile à corne est fixée sur la corne mais pas sur la bôme ces voiles ne coulissent pas sur leur espar. Pour "ramasser" la voile à corne il suffit de descendre celle ci pour la
hisser faire l'inverse!! pour la fixation sur le mat les anneaux c'est tout bon, de même pour les focs
Amitié

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  Gréement d'un cotre, petit voilier: renseignements ?? Drapea10
Revenir en haut Aller en bas
xavero63
Maistrancier
Maistrancier


Localisation : Auvergne
Navire préféré : Belem. Cotre de Bretagne

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptySam 22 Mar 2014, 09:10

Merci Restater, toujours aussi rapide et précis !!!!

Il me semblait que ça devait fonctionner comme tu le décris, mais j'étais pas certain, on voit peu de bateaux sur le Puy de Dôme !!

Quant à la voile de corne, je résume:- fixation sur la corne "façon couture"
- anneaux sur le mât
elle n'est pas fixée sur la bôme, donc peut-être deux possibilités:
- simplement tendues par son point (d'amure?) à l'extrémité de la bôme
- avec en plus quelques anneaux autour de la bôme comme sur le dessin de la photo d'en-tête.??

Amitiés


_________________
On ne dit pas: un enfoiré
Mais:
une année de perdue
Revenir en haut Aller en bas
Restater
Elève officier
Elève officier
Restater

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptySam 22 Mar 2014, 09:21

Re
C'est bien ça sauf pour les anneaux sur la bôme la voile est libre seulement fixée à son point d'amure
en bout de bôme. Je te ferai des photos en fin de matinée pour la " couture" des voiles sur leur espar
Amitié

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  Gréement d'un cotre, petit voilier: renseignements ?? Drapea10
Revenir en haut Aller en bas
Restater
Elève officier
Elève officier
Restater

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptySam 22 Mar 2014, 11:49


Gréement d'un cotre, petit voilier: renseignements ?? 00116

Gréement d'un cotre, petit voilier: renseignements ?? 00211

Amitié

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  Gréement d'un cotre, petit voilier: renseignements ?? Drapea10
Revenir en haut Aller en bas
xavero63
Maistrancier
Maistrancier


Localisation : Auvergne
Navire préféré : Belem. Cotre de Bretagne

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptyDim 23 Mar 2014, 17:37

Et une fois de plus, encore merci Restater pour ces précisions. Je n'osais pas te demander une petite photo, qui est toujours plus explicite, ben voilà, elle y est !!! C'est super  Very Happy Very Happy Laughing Laughing

Comme tu vas me dire :"y a pas de quoi", alors j'en profite pour demander une autre explication:
à quoi sert cette partie à l'extrémité de la bôme ???? (j'aime bien comprendre l'utilité d'un "truc", de plus, ça guide pour en faire le modèle réduit)

Gréement d'un cotre, petit voilier: renseignements ?? 00211110.

Amitiés

_________________
On ne dit pas: un enfoiré
Mais:
une année de perdue
Revenir en haut Aller en bas
Restater
Elève officier
Elève officier
Restater

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptyDim 23 Mar 2014, 18:18

Pour ètre franc je n'en sais rien!!Il y avait ça sur le plan du bateau je l'ai bêtement posé peut ètre un
support de cabillots,mais pourquoi faire à cet endroit ? Si quelqu'un connait.....
Amitié

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  Gréement d'un cotre, petit voilier: renseignements ?? Drapea10
Revenir en haut Aller en bas
xavero63
Maistrancier
Maistrancier


Localisation : Auvergne
Navire préféré : Belem. Cotre de Bretagne

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptyDim 23 Mar 2014, 18:30

Eh oui, j'ai déjà vu ça sur plusieurs bateaux, sans en connaître l'utilité....
Alors, comme tu dis,  si quelqu'un connait.....
Merci

Amitiés

_________________
On ne dit pas: un enfoiré
Mais:
une année de perdue
Revenir en haut Aller en bas
Restater
Elève officier
Elève officier
Restater

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptyLun 24 Mar 2014, 18:09

Bonjour l'ancien
Si ça peut servir avec plaisir,mais c'est trop d'honneur  Embarassed
Amitié

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  Gréement d'un cotre, petit voilier: renseignements ?? Drapea10
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptyMar 25 Mar 2014, 15:28

Restater a écrit:
Pour ètre franc je n'en sais rien!!Il y avait ça sur le plan du bateau je l'ai bêtement posé peut ètre un
support de cabillots,mais pourquoi faire à cet endroit ? Si quelqu'un connait.....

Amitié


Démat
C'est bridage de voile qui fait une résistance au vent sur cet exemple il est trop près du bout de la voile

Gréement d'un cotre, petit voilier: renseignements ?? 00211110  sunny

_________________
Gréement d'un cotre, petit voilier: renseignements ?? 96713112
Revenir en haut Aller en bas
Restater
Elève officier
Elève officier
Restater

Localisation : près du Golfe 56
Navire préféré : Ceux que je construis

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptyMar 25 Mar 2014, 17:32

Bonjour Miel
Il me semble que ce que tu montres ce sont des cosses pour prendre des ris ?
Amité

_________________
Il y a trois sortes d'hommes :
Les vivants,les morts,et ceux qui vont sur la mer  Gréement d'un cotre, petit voilier: renseignements ?? Drapea10
Revenir en haut Aller en bas
xavero63
Maistrancier
Maistrancier


Localisation : Auvergne
Navire préféré : Belem. Cotre de Bretagne

Gréement d'un cotre, petit voilier: renseignements ?? Empty
MessageSujet: Re: Gréement d'un cotre, petit voilier: renseignements ??   Gréement d'un cotre, petit voilier: renseignements ?? EmptyJeu 27 Mar 2014, 19:37

Merci pour cette précision, Michel. C'est toujours plus facile à réaliser quand on en comprend l'utilité.
Amitiés

_________________
On ne dit pas: un enfoiré
Mais:
une année de perdue
Revenir en haut Aller en bas

Gréement d'un cotre, petit voilier: renseignements ??
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: Questions Diverses Modélisme :: Bois, Voiles & Accastillage-
Sauter vers:
