Aviso A69 QUARTIER-MAITRE ANQUETIL au 1/400 (L'Arsenal) par D645

Bonsoir DD,

Rassure toi elle est très claire ton explication et je t'en remercie.

Si tu ne nous l'avais par écrit, mois je ne l'aurai pas vu

Bien Cordialement

Bonsoir, ma plage avant n'est pas encore finie mais je mets quelques photos parce que si j'attends la fin de ce "chapitre", je poste à la Saint Glinglin...

Dans un premier temps, la tourelle de 100mm, rien d'inconnu, je m'étais déjà fait la main avec le Floréal. Seule différence, j'ai ce coup-ci représenté l'arrière de la tourelle avec la plateforme repliée (ce qui est le cas la plupart du temps). J'ai également baissé l'élévation du canon (qui sur le Floréal était trop redressé, "défaut" que je n'avais pas modifié).









Monté à blanc...Il parait un peu "haut sur pattes" sur son socle, mais c'est vérifié...






Vient ensuite le socle du canon, c'est en voyant le message de Nicolas sur son Richelieu que je me suis dis qu'il fallait que je fasse quelques mises à jour. Réalisation un peu plus archaïque, carte plastique, perforatrice (le diamètre est bon, cool, parce que j'ai pas l'outillage adéquat...   ), perçage au centre pour accueillir le 100mm, deux rondelles superposées pour obtenir l'épaisseur souhaitée...

Pour représenter les montants verticaux du socle, je me suis pas emmerdé, une échelle dont j'ai supprimé une partie latérale, collage autour du socle avec légère inclinaison, une fois peint, l'illusion sera là (enfin normalement ).








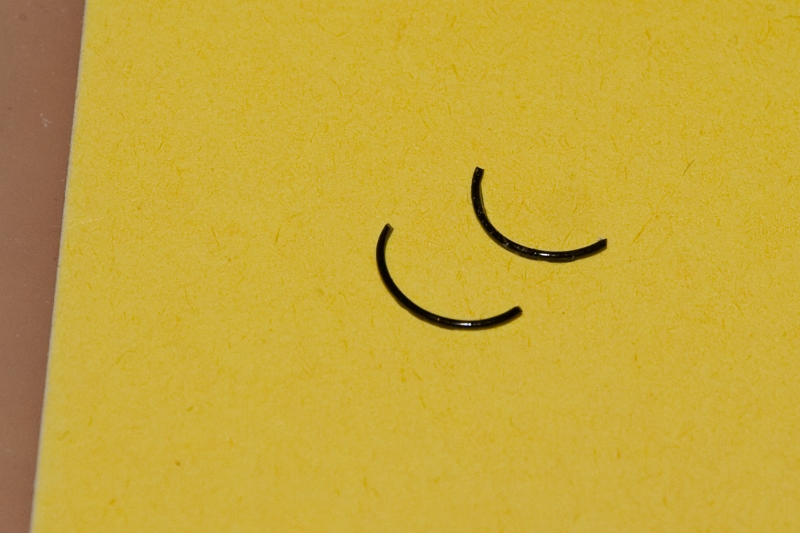

De toute façon, ce malheureux socle sera quasiment invisible par rapport à un détail que j'ai remarqué sur un paquet de photos, il y a toujours des flexibles noirs enroulés sous la tourelle, j'en déduis que ce sont des flexibles de ravitaillement. Faits avec deux morceaux de trombone au diamètre adéquat. Ca donne ça.








Pour finir, dernière difficulté avec les puits à chaînes, à l'avant de la plage avant. J'ai pas mal cogité pour réussir à représenter les renforts intérieurs, qui ont tendance à se relever en allant de l'avant vers l'arrière.

J'ai utilisé une section de cable usb type APN que j'ai évidé. Après avoir sectionné une fine lamelle de l'extérieur du cable, je l'ai glissé dans le trou de la plage avant, ça épouse bien la forme, puis j'ai légèrement fait remonter vers l'arrière.








Voilà tout pour l'instant, actuellement je bosse sur les chaînes d'ancres et leurs multiples tendeurs, puis je m'occuperai du détaillage du brise-lames.

Merci pour votre attention!

Démat
Beau travail! Bonne suite

Salut Sylvain, tu vas très très très loin!!

Amitié

Olivier

Belle précision dans ce travail

Bravo c'est très approfondi et bien mené

Amitiés

bon travail, c'est superbe!

Merci à tous.

Très beau détaillage!
A+
gilles(lostiznaos)

D645 a écrit:

Merci à tous.

c'est amplement mérité DSIXFOURFIVE, beau travail
Nicolas

Lostiznaos a écrit:

Très beau détaillage!
A+
gilles(lostiznaos)

Merci Gilles

LA VEILLE a écrit:

D645 a écrit:

Merci à tous.

c'est amplement mérité DSIXFOURFIVE, beau travail
Nicolas

Merci Nicolas

Bonsoir,

Je rejoins les copains.... C'est TRES bô...

Bonne soirée

Bonsoir,

Vraiment minuscule tout ça. Bravo pour ce montage délicat.
Et ça va être encore plus spectaculaire après la peinture.

Beau chantier à suivre.

Amitiés

Bonsoir,

Je suis votre montage avec attention, car j'ai passé 6 ans sur Aviso, et j'ai adoré ces fantastiques petits "guerriers". Ce que ous réalisez est franchement superbe.

Bonne continuation et merci pour ces belles photos,

Hugues.

Gianluca a écrit:

Bonsoir,

Je rejoins les copains.... C'est TRES bô...

Bonne soirée

Merci Gianluca

olivier2a a écrit:

Bonsoir,

Vraiment minuscule tout ça. Bravo pour ce montage délicat.
Et ça va être encore plus spectaculaire après la peinture.

Beau chantier à suivre.

Amitiés

Merci Olivier, j'attends moi aussi impatiemment la mise en peinture, quand tout s'accélère, même si à cette étape on n'a pas le droit à l'erreur!

Castor a écrit:

Bonsoir,

Je suis votre montage avec attention, car j'ai passé 6 ans sur Aviso, et j'ai adoré ces fantastiques petits "guerriers". Ce que ous réalisez est franchement superbe.

Bonne continuation et merci pour ces belles photos,

Hugues.

Bonsoir Hugues et merci, je suis sincèrement heureux que mon montage te plaise. Je n'ai jamais été un grand fanatique des avisos, mais depuis que je suis sur cette maquette, j'ai appris à découvrir en me documentant, toutes leurs qualités et leur grande polyvalence.

N'hésite pas à me dire si au cours du montage tu vois une erreur ou un défaut. J'ai beau me documenter au maximum, en essayant d'appuyer mes choix suivant la période choisie (1998), je suis loin d'être à l'abri d'une mauvaise interprétation.

Félicitation pour le montage et la présentation générale.
J'aime bien ce bateau, un de mes anciens escadron était jumelé avec, ça réveille des souvenirs!
Du coup, ça le tente bien aussi, d'autant que l'Arsenal fait de belles choses.

Kahu a écrit:

Félicitation pour le montage et la présentation générale.
J'aime bien ce bateau, un de mes anciens escadron était jumelé avec, ça réveille des souvenirs!
Du coup, ça le tente bien aussi, d'autant que l'Arsenal fait de belles choses.

Merci Kahu. N'hésite pas, monter un kit de L'Arsenal, c'est un peu déconcertant au premier abord, mais très plaisant.

Bonjour à tous,

Plage avant finie.

Pas mal galéré pour le détaillage du brise-lames. J'ai essayé de mettre en forme des petits triangles dans de la carte plastique mais je n'arrivais à rien de correct à cause de l'inclinaison du brise-lames qui m'obligeait à travailler trop précisément sur la base des triangles en question.

J'ai fini par fixer des tiges métalliques le long du brise-lames, en pariant sur une certaine illusion structurelle lors de la mise en peinture.

A part ça, quelques bricoles, rajout de bittes triples d'amarrage, refixation de bittes arrachées.

Le brise-lames en question.

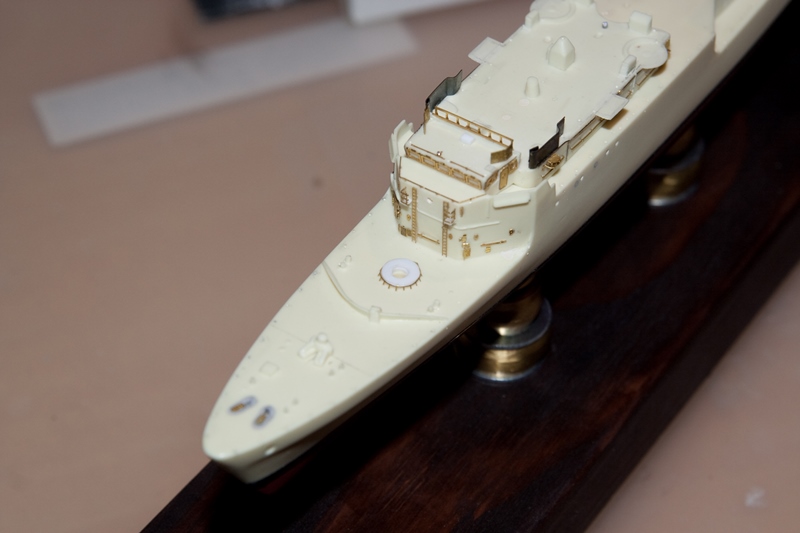

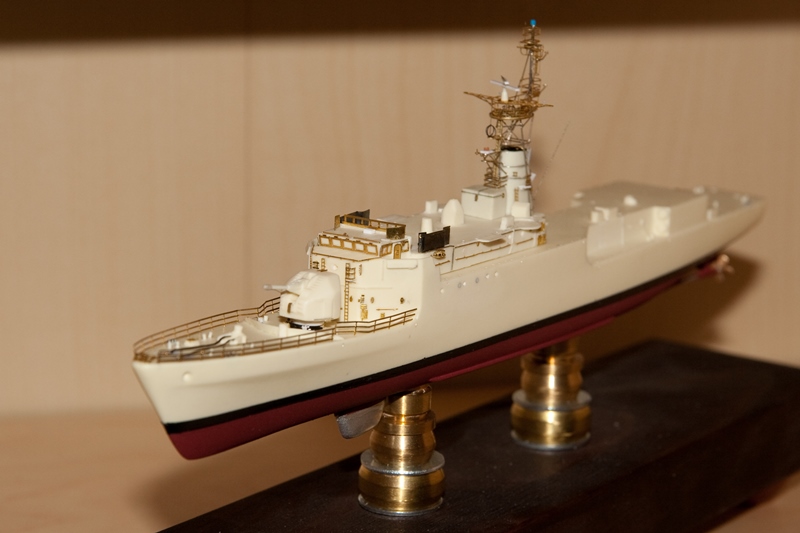

Pour le plaisir, un petit montage à blanc de la plage avant. Je suis pas spécialement satisfait des chaînes d'ancre. Les chaînes en PE de L'Arsenal ressortent mieux en blanc (Floréal), mais le QM Anquetil avait avec certitude les chaînes peintes en noir en 1998. J'ai essayé d'atténuer un peu le côté noir en passant légèrement un peu de peinture marron, surtout pour enlever l'effet brillant. Sur les photos, je vois que je dois encore un peu retravailler certains endroits mal ébavurés, et surtout retravailler la manière dont les chaînes reposent sur la plage avant (gravité peu crédible), même si ce n'est qu'un montage à blanc avec un positionnement forcément hasardeux. Prochaine maquette, je tente les chaînes avec maillons que Dewoitine a utilisé sur son Tourville.








Je me suis permis de ressortir la mature de son écrin de protection pour la séance photo, histoire de me motiver!











Prochaines zones de travail, les deux ailerons arrières, où le travail devrait être relativement rapide, le travail de détaillage étant quasiment inexistant. La vedette est déjà faite depuis belle lurette, et j'ai simplement prévu de retoucher un peu le support de levage de la vedette, en particulier l'axe central. Je vais sans doute en profiter au passage pour me taper toutes les bouées du navire (peinture).

A bientôt!

Bonjour,

Nickel avec une mention spéciale pour la dernière photo de face.
Beau travail qui n'a certainement pas été facile à cette échelle.

Bonne continuation,

Amitiés

bonjour
très beau travail
je suis toujours très admiratif de voir la multitude de détails a très petite échelle
bonne continuation pour la suite

cordialement

olivier2a a écrit:

Bonjour,

Nickel avec une mention spéciale pour la dernière photo de face.
Beau travail qui n'a certainement pas été facile à cette échelle.

Bonne continuation,

Amitiés

Bonjour Olivier et merci.

Pas facile mais pas plus difficile qu'à une autre échelle, au plus la maquette est petite, au plus on peut se permettre de zapper certains détails et au plus on peut accepter certaines imperfections (du moins c'est mon avis! )

francois44600 a écrit:

bonjour
très beau travail
je suis toujours très admiratif de voir la multitude de détails a très petite échelle
bonne continuation pour la suite

cordialement

Bonjour François et merci, je mets l'accent sur les détails pour favoriser la vue globale.

jerome v a écrit:

  C'est magnifique Sylvain vivement la peinture.

Merci Jérôme!

Je me languis également la peinture, ce qui en règle générale me donne un bon coup de boost...

Etape à venir après les ailerons et les roofs...

Salut D645

Cette fois ça prend forme et tu as fais un beau travail sur la PE, ton brise lame fera effet une fois peint, les chaînes d'ancres me paraissent adaptée a l'échelle, la difficulté sera peut-être de les représenter légèrement tendues.

L'étape de peinture approche, il va prendre vie cet aviso et vivement la suite.

Amitiés

Dewoitine

Salut Dewoitine et merci.

J'ai loupé ton message.

Tendues, pas évident, elles reposent sur la plage avant avec une sacrée gravité pour le coup. J'ai mis sur ma liste d'achats pour le Suffren des chaînes à 16 maillons par cm. Je pense en profiter pour faire un essai avec cette référence sur l'aviso, j'aurai un élément de comparaison!

Bonjour à tous,

Quelques mises à jour de l'avancement.

Le détaillage des deux ailerons à l'arrière est fini.

Aileron babord arrière

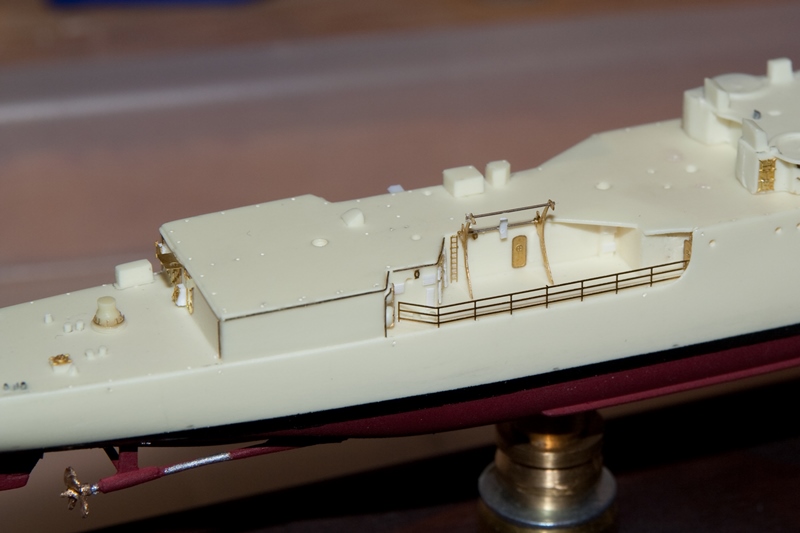

Pas grand chose à dire. J'ai bricolé la coupée, mis quelques trappes et tuyaux, refait l'échappée menant au roof avec ajout d'une plateforme manquante. Plusieurs éléments sont posés à blanc pour la photo, ne vous étonnez pas si c'est un peu de travers tout ça.





Aileron tribord arrière

Comme prévu, j'ai un peu repris le système de mise à l'eau de la vedette.


La pièce d'origine :

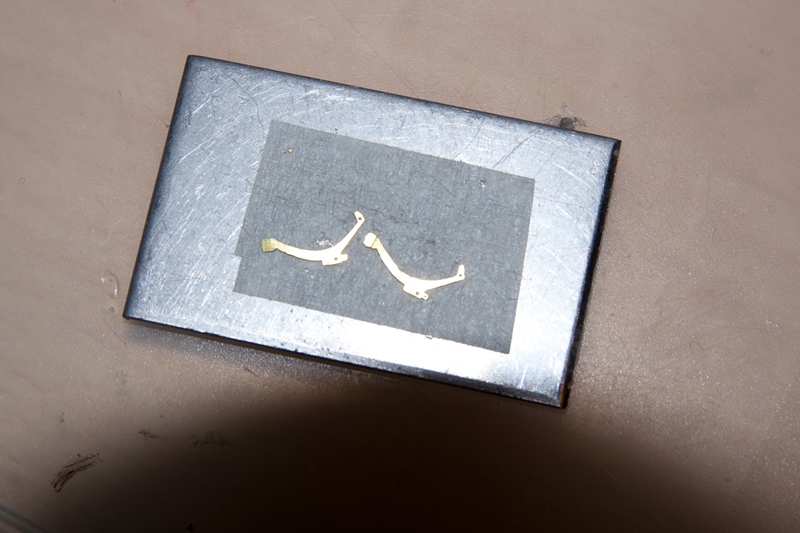

Toujours la pièce d'origine, mais mise en forme, la PE de ce premier modèle de L'Arsenal est toujours un peu délicate à plier :



Pour gagner en finesse j'ai donc conservé les deux montants verticaux, mais supprimé l'axe central, puis j'ai percé sur chaque montant un trou au centre et un trou en haut. Ceci afin d'accueillir un axe central et un axe supérieur, tous deux réalisés avec une tige de 0,3 mm.

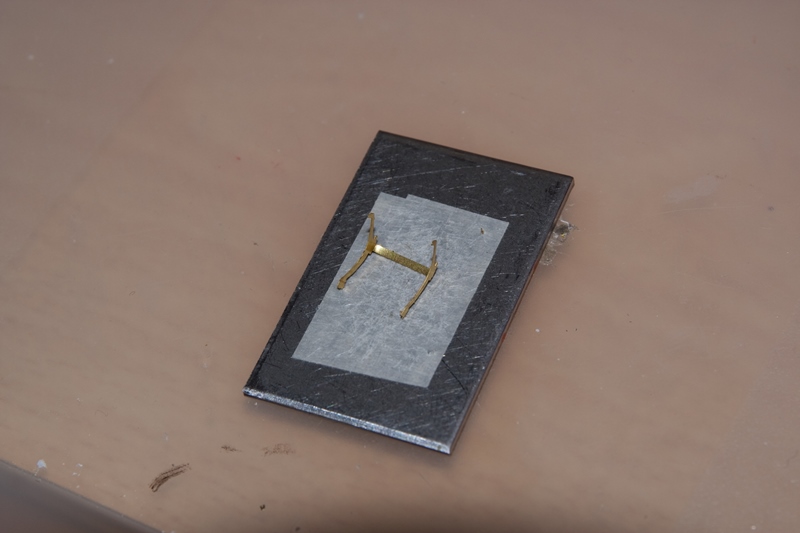

La seule difficulté de l'opération est d'obtenir des trous à un emplacement relativement identique sur chaque montant, sinon les axes seront décalés ou de travers :
