Aviso A69 QUARTIER-MAITRE ANQUETIL au 1/400 (L'Arsenal) par D645

PascalB a écrit:

J'avais raté ce pas à pas, quel plaisir de le parcourir depuis le début. Ta méthode de travail et ta vision du maquettisme me plaisent, ton travail est superbe de finesse ... J'envie ton savoir faire!

Pascal

Merci Pascal!

Bonsoir,

Comme d'habitude, vraiment pas beaucoup d'avancées ces derniers temps, je bricole péniblement 5 minutes par jour, histoire de dire que j'avance...

J'ai cependant pris le temps de prendre quelques photos de la réalisation d'un élément bâché.

En plage arrière de l'aviso se trouve un brouilleur Nixie. Ne me demandez pas ce que c'est, je suppose que c'est du brouillage anti-sous-marin, sachant que l'installation est composée, entre autres, de deux dévidoirs garnis de longs cables.

Ayant choisi de représenter le QM Anquetil en configuration "à la mer" pour un simple transit, je me suis astreint à représenter le brouilleur tel qu'il est la plupart du temps, c'est à dire bâché. J'ai pas mal hésité dans le sens où le brouilleur débâché aurait apporté un "plus" à l'allure de la maquette, d'autant plus qu'avec les accessoires de L'Arsenal et un peu d'imagination, ça ne me semble pas bien compliqué à réaliser. Mais j'ai fini par rester sur mon choix de départ, avec une bâche.

Sur le Richelieu précédent de Nicolas, il y avait une technique pour réaliser des bâches de canots avec du papier à cigarette et je m'étais juré de l'essayer. Or, je ne fume que des blondes (et encore, je "vapote" de plus en plus pour ceux qui connaissent) et je n'avais donc pas le matériel adéquat pour faire des essais.

J'ai donc utilisé du parafilm. Je m'en sers beaucoup pour masquer des petits détails tordus ou inaccessibles lors de mes séances de peinture, et j'ai remarqué que le parafilm avait tendance à friper lorsqu'il était couvert de peinture. Ses autres particularités sont sa grande finesse, sa grande souplesse et sa fâcheuse tendance à adhérer de partout et dans les moindres recoins.

Illustration en images :

1) Simple ébauche de la forme du brouilleur. Le but ici n'est pas d'obtenir une représentation fidèle de la pièce, mais de lui donner une forme cohérente pour recevoir la bâche. On a donc un boîtier au centre, un dévidoir de part et d'autre, deux tiges qui vont simuler la présence des deux extrémités des cables, et un socle qui n'est là que pour faciliter la manipulation et "l'emballage". Je n'ai pas pris un soin particulier, la carte plastique n'est pas nette et un gros point de colle subsiste entre les deux tiges, peu importe, seule la forme compte.





2) Voici un petit morceau de parafilm à l'état brut, ça ressemble à un morceau de scotch un peu épais. Utilité nulle dans cet état là.





3) Je coupe une partie plus petite du parafilm, puis je commence à l'étirer entre mes doigts, de haut en bas, puis de gauche à droite, alternativement, comme on ferait avec un chewing-gum. La balance des blancs de cette photo a volontairement été modifiée à l'extrême pour que le parafilm reste visible.





4) Je continue à l'étirer de plus en plus, à la limite du déchirement.

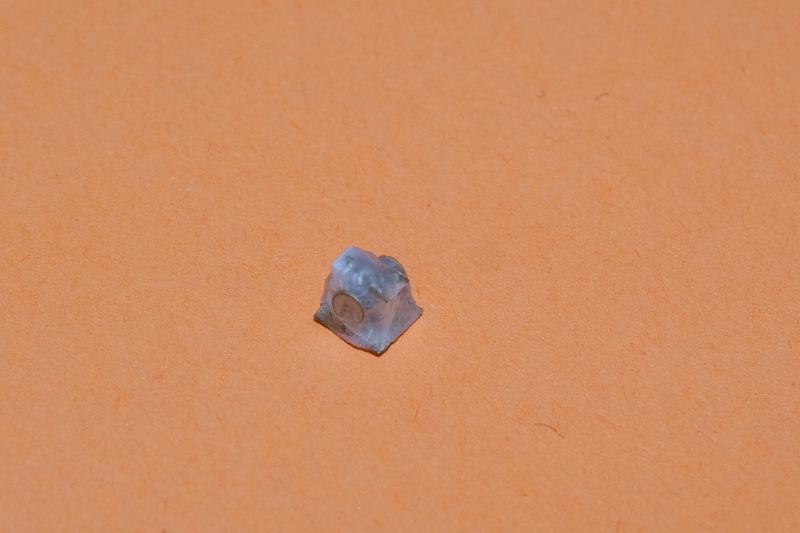

5) J'emballe la pièce précédemment créée, jusqu'à ce que plus rien ne dépasse. Ensuite, avec un cure-dent, je viens plaquer au maximum le parafilm contre les pièces périphériques pour que la forme du brouilleur puisse être "devinée".





6) Alors, sans peinture, je trouve l'effet plutôt chouette, mais une fois peint, je dois avouer que je m'attendais à un résultat plus probant. Peut-être est-ce le choix d'une peinture trop foncée (le choix s'est fait d'après une photo de 1998), à retenter avec une peinture claire (jaune-beige) sur d'autres pièces.





Je trouve que ça fait un peu "grosse merde" posée là par hasard, la couleur n'aidant pas.
Qu'en pensez-vous? Donnez-moi votre opinion sincère car j'ai du mal à avoir un regard neutre sur le coup. Bien? Moyen? Moche?
Quelque soit votre réponse je laisserai cette pièce telle quelle, car je veux voir quel sera l'effet global avec la maquette finie et peinte.

Ceci étant dit, j'espère que ce matériau vous fait envie, car ses propriétés sont vraiment intéressantes.

A bientôt, à vos critiques, remarques et commentaires.

Je le trouve bien ton matériau, tu le trouves ou? pour ta réalisation il faut attendre la peinture du pont et de son environnement pour se faire vraiment une idée, de plus il faut faire des sangles mais ce papier peut permettre de faire des bâches pour des embarcations etc...

salut Dsixfourfive

personnellement j'ai essayé le parrafilm il y a plusieurs années ....et je ne trouve pas le résultat probant . je ne peut que te conseiller le papier cigarette avec de la colle a bois . il y a une meilleure maitrise des plis et des formes . en ce qui concerne la bâche de ton brouilleur je ne la trouve pas trop convaincante. tu sait bien que ce n'est pas une critique ,mais juste un avis   au faite je ne fume pas mais  j'ai fait la démarche d'allé acheter un paquet de papier riz Lacroix (pas de cigarette en tant que telle ) il y a dix ans
a plus
Nicolas

Bonsoir
Je suis bouche bée sur ton travail.BRAVO
Amitié Pol

pascal 94 a écrit:

Je le trouve bien ton matériau, tu le trouves ou? pour ta réalisation il faut attendre la peinture du pont et de son environnement pour se faire vraiment une idée, de plus il faut faire des sangles mais ce papier peut permettre de faire des bâches pour des embarcations etc...

Bonsoir Pascal, comme tu dis, faut que j'attende la fin pour me faire une idée définitive, mais j'hésite...
J'utilise ceci : http://www.lelaborantin.fr/petit-materiel-de-laboratoire-bouchage-parafilm-m-ref-parafilmts,fr,4,PARAFILMTS.cfm#703345TS
C'est pas donné par contre mais si tu connais quelqu'un qui travaille dans le médical ou un labo, tu dois pouvoir lui gratter quelques une trentaine de centimètres, et vu la capacité d'extension du truc, il y a de quoi être tranquille avec ça.

LA VEILLE a écrit:

salut Dsixfourfive

personnellement j'ai essayé le parrafilm il y a plusieurs années ....et je ne trouve pas le résultat probant . je ne peut que te conseiller le papier cigarette avec de la colle a bois . il y a une meilleure maitrise des plis et des formes . en ce qui concerne la bâche de ton brouilleur je ne la trouve pas trop convaincante. tu sait bien que ce n'est pas une critique ,mais juste un avis   au faite je ne fume pas mais  j'ai fait la démarche d'allé acheter un paquet de papier riz Lacroix (pas de cigarette en tant que telle ) il y a dix ans
a plus
Nicolas

Bonsoir Nicolas. Merci de ton avis franc, c'est ce que je demande.
Et justement, je suis de moins en moins convaincu, surtout sur la photo (en vrai j'arrive encore à trouver ça moyennement correct). Il faut que je gratte quelques feuilles de papier cigarette à un collègue au boulot pour faire des essais. Lorsque j'attaquerai les bâches des caissons à pavillons, je dois pouvoir comparer les deux méthodes.

Je me gratte quand-même la tête sur la technique du parafilm car lorsque je démasque pendant les séances de peinture (aéro) il a cet aspect fripé que je ne retrouve pas dans ce cas-là. J'hésite sur deux points, j'ai peint au pinceau (ce qui a du trop mouiller et alourdir le parafilm), et la couleur trop sombre masque les détails. J'avais dit que je laissais comme ça mais je pense que je vais refaire une tentative à l'aéro et avec une couleur un poil plus claire.

polchen57 a écrit:

Bonsoir
Je suis bouche bée sur ton travail.BRAVO
Amitié Pol

Merci pour ton avis Polchen.

Bien le bonjour

en effett comparé au reste le resultat semble moyen mais anvant de faire quoi que ce soit
je ferai ceci

- assombrir les creux
- eclaircir les angles (dry brush)
et attendre le reste du montage et de la peinture sur la plage arriere je pense qu'il est toujour possible plus tard de changer si vraiment ça va pas

pour les baches j'utilise du mouchoir en papier, c'est composé de plusieur couche de papier fine
je dedouble et ça va très bien

BROMURE a écrit:

Bien le bonjour

- assombrir les creux
- eclaircir les angles (dry brush)

Bonjour Bromure, c'est également à envisager. Merci de ton avis et de tes conseils.

C'est vrai qu'un bon dry brush donnera un meilleur rendu à ta bâche.

Bonjour D645, j'ai aussi suivi tes travaux car ta frégate FLOREAL est magnifique et ce n'étais pas du facile.
Comme toi je délaisse un peu les avions et le fait d'alterner est moins ennuyeux
J'ai vu ce que vous faites sur ce forum, toi, Jérôme, Olivier... et tous , j'ai eu envie de vous rejoindre
Ton aviso est en bonne voie, j'ai bien aimé ta méthode pour fixer les rambardes, c'est du boulot
mais beaucoup plus réaliste. J'avoue que j'ai un peu de mal avec les rambardes et si on les collent directement sans
couper la base , ça fait un peu haut.
J'ai côtoyé le QM Anquetil début 1978 à l'arsenal de Lorient quand je suis arrivé sur le Rivière. C'est de bon bateaux.

Tous mes encouragements pour ton aviso et bonne année.

Amitié

Bonjour à tous, après plusieurs essais infructueux sur ma bâche, j'ai pris le parti de représenter le brouilleur Nixie non bâché, je reprends donc cet élément de zéro pour mieux soigner les différentes parties (dérouleurs, cables...).

dewoitine a écrit:

Bonjour D645, j'ai aussi suivi tes travaux car ta frégate FLOREAL est magnifique et ce n'étais pas du facile.
Comme toi je délaisse un peu les avions et le fait d'alterner est moins ennuyeux
J'ai vu ce que vous faites sur ce forum, toi, Jérôme, Olivier... et tous , j'ai eu envie de vous rejoindre
Ton aviso est en bonne voie, j'ai bien aimé ta méthode pour fixer les rambardes, c'est du boulot
mais beaucoup plus réaliste. J'avoue que j'ai un peu de mal avec les rambardes et si on les collent directement sans
couper la base , ça fait un peu haut.
J'ai côtoyé le QM Anquetil début 1978 à l'arsenal de Lorient quand je suis arrivé sur le Rivière. C'est de bon bateaux.

Tous mes encouragements pour ton aviso et bonne année.

Amitié

Merci pour tes compliments et tes encouragements Dewoitine, heureux de voir un adepte du 1/400 contemporain!

Bonne année à toi aussi.

Bonjour,

Comme tous, je suis ébahi par la qualité de ce que tu fais...
Bravo, ça donne vraiment envie d'attaquer ce genre de montage.

Bonne soirée.

Magnifique!!

Amitié

Olivier

Gianluca a écrit:

Bonjour,

Comme tous, je suis ébahi par la qualité de ce que tu fais...
Bravo, ça donne vraiment envie d'attaquer ce genre de montage.

Bonne soirée.

Merci Gianluca.

Olivier BERENGER a écrit:

Magnifique!!

Amitié

Olivier

Merci Olivier.

bonjour DD,

Toujours aussi splendide, et de plus en plus de finesse, bravo

cordialement

Stéphane

C'est du super travail.
Alex.

Legrève Stéphane a écrit:

bonjour DD,

Toujours aussi splendide, et de plus en plus de finesse, bravo

cordialement

Stéphane

Merci Stéphane!

Alex M a écrit:

C'est du super travail.
Alex.

Merci Alex!

Bonsoir à tous!

Arrêt du chantier ou presque pendant deux mois...beaucoup de soucis, pas le cœur à m'y mettre...jusqu'à ce que je me souvienne pourquoi je me suis remis à la maquette...

Pour me détendre et me changer les idées...et ben ça marche...

Bon, après avoir fait plein d'essais sur cette satanée bâche, j'ai fini par renoncer, le résultat n'est jamais conforme à mes attentes.

J'ai donc décidé de représenter le brouilleur Nixie apparent, malgré qu'il soit quasiment toujours bâché sur la plupart des photos.

C'est pas du grand art, un peu de bricole, mais je préfère ça à ma version bâchée.








A voir le résultat une fois peint, je ne mets pas en situation sur la plage arrière car c'est tout petit et je préfère éviter les manipulations superflues.

Surtout qu'il est pas mal ton brouilleur

Bonjour   D645

Bravo et tous mes encouragements pour la reprise de ton montage,

Histoire de te remonter un peu le moral voici des photos du Quartier-maitre Anquetil que j'ai pris, une à l'arsenal de Lorient en Mars 1978 et une en mer prise à bord du Commandant Rivière en Juin 1978. La configuration n'est certainement pas la même que celle que tu nous fais mais je me suis dit que ça pouvait t'intéresser.

Je n'avais pas un bon appareil photo et la qualité est bof

Au bassin à Lorient, Mars 78



En mer à bord du Rivière



Amitié

Merci quand même pour ces photos

pascal 94 a écrit:

Surtout qu'il est pas mal ton brouilleur

Bonsoir Pascal et merci.

dewoitine a écrit:

Bonjour   D645

Bravo et tous mes encouragements pour la reprise de ton montage,

Histoire de te remonter un peu le moral voici des photos du Quartier-maitre Anquetil que j'ai pris, une à l'arsenal de Lorient en Mars 1978 et une en mer prise à bord du Commandant Rivière en Juin 1978. La configuration n'est certainement pas la même que celle que tu nous fais mais je me suis dit que ça pouvait t'intéresser.

Je n'avais pas un bon appareil photo et la qualité est bof


Amitié

Bonsoir Dewoitine,

Mon moral est définitivement remonté, je viens d'avoir une excellente nouvelle il y a deux heures sur un sujet qui me minait le moral depuis un moment!

Ceci étant dit, je te remercie grandement pour ces photos, car j'ai vraiment galéré pour trouver des photos du QM Anquetil et tu me rends un fier service. Même si la configuration n'est pas la même, chaque photo aussi anodine soit-elle peut faire apparaitre le détail manquant sur lequel on hésite pendant des mois. Je les range précieusement dans un dossier et n'hésite pas si tu en as d'autres.

Encore merci.

jerome v a écrit:

Bonsoir DD,

moi aussi je le trouve très reussi ton brouilleur Nixie, son emplacement c'est sur la plage arrière?

Merci Jérôme, oui, sur la plage arrière.

jerome v a écrit:

  je viens juste de consulter ma doc perso, sur la plage arrière à babord, sur la maquette L'Arsenal, de mémoire il est représenté bâché et moulé avec la coque et le pont tu as dut le couper si je comprend bien?
Si tu veux j'ai quelques photos intéressantes du SM Le Bihan mais elles proviennent du net tu les a surement.

Non, je n'ai pas dû le couper car sur la version 1 de L'Arsenal (réf 400 01), le brouilleur n'est pas représenté. Par contre, tu dis vrai pour la version refondue des avisos A69 (réf. 400 02), il est représenté bâché sur la plage arrière. Concernant les photos du SM Le Bihan, je pense les avoir car j'ai écumé le net pendant des semaines...

Salut D645,

Ben... Comme le dit si bien Pascal, il est réussi ton brouilleur.
Et si le moral est reparti au beau fixe, ca va le faire pour la fin de ton montage...

Bravo en tout cas, j'aimerais bien faire aussi bien.
Bon dimanche.

Merci Gianluca!

Bonsoir à tous, le détaillage de la plage arrière est fini et j'ai donc pris le risque de manipuler mes petites pièces pour un montage à blanc.

Sont montés à blanc, le brouilleur, l'échappée menant au roof, le mât de poupe, le mât de levage contre la structure arrière (réalisé en assemblant des tiges  Albion Alloys) et bien sûr les rambardes. Il manque quelques bittes et chaumards, les bouées, etc...mais je vais éviter de perdre des pièces pour de simples photos...

Tout ce petit monde va aller retrouver un emplacement plus sécurisé en attendant la suite.










Certaines pièces peuvent paraître grossières mais la plage arrière fait 2cm sur 3cm, faut que je prenne l'habitude de mettre quelque chose pour l'échelle (la pièce de 1 centime étant déjà copyrightée ).

A suivre, la plage avant.

Woaouhhh
Superbe boulot.

Magnifique détaillage!
La photodécoupe c'est vraiment la clé à cette échelle!
A+
Gilles(Lostiznaos)

Beau travail sur la pe, une belle maitrise et très agréable à regarder

Je vois que tu es bien reparti et plein pot,   et c'est tant mieux

Tes rambardes sont vraiment bien posées et bien ajustées grâce à tes perçages, elles sont en léger retrait du bord comme dans la réalité.

Lostiznaos a écrit:

La photodécoupe c'est vraiment la clé à cette échelle!

C'est clair, pour cette échelle et les autres, il suffit de voir ce que fait Eduard au 1/32, 1/48, 1/350, 1/700.......

Amitié

Dewoitine

Bonsoir DD,

Toujours aussi magnifique de finesse.

Pourrais-tu me dire comment fais tu pour plier l"escalier de manière aussi nette.

bien cordialement,

Stéphane

comment as tu réalisé tes portes qu'elles dimensions ont elles et as tu procédé à des soudures en laiton .Quel est l'épaisseur de tes portes
Moi j'ai fais des portes de en alu et j'ai collé des morceaux de laiton pour émiter les poignées etc...

Kiki le tarpon

Gianluca a écrit:

Woaouhhh
Superbe boulot.

Merci Gianluca.

Lostiznaos a écrit:

Magnifique détaillage!
La photodécoupe c'est vraiment la clé à cette échelle!
A+
Gilles(Lostiznaos)

Merci Lostiznaos.

Indispensable en effet, surtout au niveau gain de temps et qualité esthétique!

pascal 94 a écrit:

Beau travail sur la pe, une belle maitrise et très agréable à regarder

Merci Pascal.

dewoitine a écrit:

Je vois que tu es bien reparti et plein pot,   et c'est tant mieux

Tes rambardes sont vraiment bien posées et bien ajustées grâce à tes perçages, elles sont en léger retrait du bord comme dans la réalité.

Lostiznaos a écrit:

La photodécoupe c'est vraiment la clé à cette échelle!

C'est clair, pour cette échelle et les autres, il suffit de voir ce que fait Eduard au 1/32, 1/48, 1/350, 1/700.......

Amitié

Dewoitine

Merci Dewoitine, content que ma façon de faire sur les rambardes te plaise.

Legrève Stéphane a écrit:

Bonsoir DD,

Toujours aussi magnifique de finesse.

Pourrais-tu me dire comment fais tu pour plier l"escalier de manière aussi nette.

bien cordialement,

Stéphane




Merci Stéphane.

Il est pas plié de manière aussi nette que je l'aurais souhaité, on voit mal sur la photo mais les montants verticaux ne sont pas parfaitement pliés, j'ai pas mal bataillé, alors que la même pièce sur le Floréal ne m'avait posé aucun souci. Je sais même pas si une plieuse serait utile. Pour les montants je me suis servi de la tranche d'une règle métallique, en faisant reposer la partie centrale sur la tranche, et en rabattant les montants sur les faces de la règle (je sais pas si c'est clair   ). Et pour les marches, la pointe d'un scalpel pour la première, et pour rabattre les suivantes, je glisse un mini tournevis plat, et je fais doucement un effet de levier. Bon je suis quand-même content du résultat, mais j'ai failli foirer la pièce sur le coup.

kiki a écrit:

comment as tu réalisé tes portes qu'elles dimensions ont elles et as tu procédé à des soudures en laiton .Quel est l'épaisseur de tes portes
Moi j'ai fais des portes de en alu et j'ai collé des morceaux de laiton pour émiter les poignées etc...

Kiki le tarpon

Bonjour kiki.

Les portes sont en photodécoupe et sont issues de divers kits de détaillage suivant l'aspect qu'elles ont.

La porte à volant à babord vient du kit de l'aviso lui-même. La porte à tribord (avec les clames) vient d'un kit Arsenal au 1/350 (ref AC 350 09). Porte tribord dimension 4mmx1,75mm. Porte babord dimension 4,5mm*1,5mm. Epaisseur non mesurable.

Ta technique doit être très bonne également, surtout pour personnaliser les moindres détails, mais sur le coup, je m'embête pas, je puise dans mon stock pour trouver ce qui se rapproche le plus de l'aspect recherché.

jerome v a écrit:

Super DD

Merci Jérôme!

Salut DD
très joli travail sur ta plage Ar ,du bel ouvrage ,j'aime
amitiés
nicolas

C'est beau
Alex

LA VEILLE a écrit:

Salut DD
très joli travail sur ta plage Ar ,du bel ouvrage ,j'aime
amitiés
nicolas

Merci Nicolas

Alex M a écrit:

C'est beau
Alex

Merci Alex
