Aviso A69 QUARTIER-MAITRE ANQUETIL au 1/400 (L'Arsenal) par D645

Bonjour à tous,

J'ouvre mon sujet sur mon nouveau chantier, l'aviso A69 Quartier-maître Anquetil de chez L'Arsenal, au 1/400.
Désolé, mais comme d'habitude je vais faire un gros pavé d'introduction...

Contrairement à ma précédente maquette, je vais poster les étapes de la réalisation dès le départ (j'ai gagné en confiance ), mais ne vous attendez pas à quelque chose de très dynamique, je suis très lent dans la réalisation, il y en a, au mieux, pour toute l'année 2013.

Mon thème de prédilection répond à une seule "contrainte", réaliser des maquettes des navires côtoyés de près ou de loin lors de mon service militaire, ou en service dans la Marine Nationale pendant ma période militaire (de 1997 à 1999, service militaire + unique période de réserviste). J'ai choisi le QM Anquetil pour l'avoir "croisé" au sud de la Grèce à mon retour du Golfe Persique, début avril 1998, à quelques jours de la quille et lors de mes derniers jours de mer.

Le kit.

Pour commencer, le kit en lui-même est un des premiers de l'Arsenal (voire le premier?), avec la référence 400.01. Il permet la réalisation d'un Aviso A69 de la série F781 à F791. Pour les avisos suivants (F792 à F797), il faut se diriger vers la référence 400.02. La différence entre les deux références réside surtout dans la forme du bloc passerelle. Les premiers ont les passavants qui mènent directement à la passerelle, tandis que les derniers ont un bloc passerelle qui occupe toute la largeur du bâtiment vers l'avant. Mis à part cela les deux références sont quasiment identiques pour ce qui est du bloc de résine constituant la coque et une partie des superstructures, la planche de PE est la même, mais les petites pièces en résine diffèrent. A titre d'exemple on trouve les lance-leurres Dagaie sur la série 400.02 mais pas sur la série 400.01. Sachant que les premiers avisos ont plus ou moins suivi l'évolution des plus récents au fil des ans, avec un équipement similaire en de nombreux points aux avisos de la série 400.02, quelques pièces seront réalisées en scratch.

Le navire est constitué par trois pièces principales en résine, le bloc coque, le bloc passerelle et la cheminée.

La PE permet de réaliser la mature, certaines plateformes, les rampes exocet, les canons de 20mm, les bouées, les chaînes d'ancre, les rambardes, etc...
Par contre pour être honnête les échelles laissent un peu à désirer par rapport à ce que L'Arsenal a produit par la suite, elles sont un peu trop "épaisses" (c'est un grand mot bien sûr), dans ce cas je me servirai dans une planche de détaillage (toujours de L'Arsenal). Même chose pour les escaliers, ils sont pas mal du tout, mais ceux que L'Arsenal propose dans une autre planche de détaillage sont encore mieux (marches inclinables).

Les petites pièces en résine comportent les exocet, le shelter exocet, les ancres, les radeaux Bombard, le sonar de coque, le canon de 100mm, le lance-roquettes 375mm, la vedette, le zodiac, les hélices, les arbres, le gouvernail, etc...

Les décalques sont moyens en comparaison de ce que certaines marques proposent, mais une fois posés l'apparence reste correcte.

Par contre la notice est vraiment pas terrible, c'est à peine si elle servira pendant le montage. Cependant, ce défaut a été corrigé sur les dernières sorties de L'Arsenal, la notice est désormais en couleur et limpide!

Ceci étant dit, le kit est une base excellente et très fidèle. On peut faire les ajouts que l'on souhaite, améliorer ou remplacer certaines pièces, mais pas de modification majeure à prévoir.

La documentation

Je ne dispose malheureusement pas de photos personnelles de l'époque que je vise, et j'ai fait un gros travail de recherche pour glaner le maximum de photos sur internet, de tous les A69 et de toutes les époques. J'en ai trouvé plus de 1600, mais uniquement une quarantaine pour le QM Anquetil. Heureusement certaines d'entre elles datent de la période que je souhaite et j'ai pu par recoupement faire mon choix d'équipement et d'armement.
Sinon, un livre m'a particulièrement aidé pour ma checklist :
"Les Avisos A69" de Patrick Maurand et Jean Moulin, aux éditions "Marine Editions". Je vous le conseille fortement, il fait plus de 200 pages, en couleur.







Je me suis également aidé d'un plan MRB trouvé sur eBay. S'il présente le QM Anquetil tel qu'à son lancement, il permet malgré tout de procéder à certains recoupements et arbitrages, notamment sur certaines dimensions ou sur certains éléments qui n'ont jamais changé.



Configuration choisie, pour une version 1998, liste non exhaustive de ce qui peut différer suivant les unités et les périodes.

- Exocet MM38 en place
- 20mm Oerlikon (2)
- 2 mitrailleuses 12,7mm en passerelle supérieure, 2 affûts à l'arrière (non équipés et bâchés)
- radar de navigation déplacé depuis la passerelle supérieure vers la mature
- cadre Gonio (une sorte d'antenne circulaire) déplacé du haut de la mature vers une potence à l'avant-centre du mât
- Inmarsat M (dôme blanc et liseré bleu identique à ce lui présent sur mon Floréal)
- Lance-leurres Dagaie non approvisionnés (2)
- Vedette Arcor
- Changement de disposition des radeaux Bombard pour laisser la place au Dagaie.
- Brouilleur Nixie bâché en plage arrière

- PAS d'ailerons stabilisateurs
- PAS de Simbad
- PAS d'antenne prisme R012 (faisceau circulaire avec anneaux, le même que sur mon Floréal), absente avec certitude sur une photo de Mai 1998...ouf!

Je vous passe les autres modifications, je les détaillerai au fur et à mesure du chantier.

Etapes de réalisation

Mon ordre de réalisation est le suivant, j'ai appliqué cet ordre sur mon Floréal et il me convient. Certaines étapes sont des choix personnels tandis que d'autres sont inspirées (ou copiées!) des techniques des autres membres :

- Recherche des photos et des documents (ça c'est fait)

- Checklist détaillée et exhaustive de tout ce qui est à faire, à modifier, à ajouter. Le tout dans un classeur excel avec filtre et tout le bazar. Ca prend un temps dingue mais c'est un gain de temps non négligeable pour la suite. C'est fait également.

- Ponçage et perçages nécessaires (au pluriel) de la pièce principale, le bloc coque en l'occurrence. Je fais cette étape dès le départ tant que je peux manipuler la pièce dans tous les sens et sans risquer d'abimer d'éventuelles pièces. Etape d'autant plus nécessaire que je perce dès que possible pour fixer un certain nombre de pièces, notamment les rambardes. Ca peut surprendre mais avec un forêt de 0,2 le résultat est très satisfaisant surtout quand on a une facheuse tendance à mettre de la colle de partout et à trembler de stress lors de la pose. Je parle pour moi vous l'aurez compris

- Montage des éléments sous la coque (arbres d'hélices, gouvernail, sonar...)

- Peinture de la coque sous la ligne de flottaison

- Préparation du socle et fixation définitive du bloc coque sur le socle.

- Ensuite, je procède zone par zone (plage avant, plage arrière, mature, etc, etc...) et je mets en forme tous les éléments de chaque zone en question, en ne fixant que ceux qui ne me gêneront pas pour la suite (portes, grilles, lampes, etc...). Les pièces non fixées sont regroupées par zone et par couleur sur des morceaux de carton (merci La Veille) pour être peintes ensemble par la suite.

- Masquage sous la ligne de flottaison et peinture des ponts et des roofs à l'aéro

- Masquage des ponts et des roofs et peinture des superstructures à l'aéro

- Peinture de certains détails au pinceau et à l'aiguille

- Accentuation des angles et de certains détails au crayon gris, quelque chose de très léger, je ne maîtrise pas beaucoup. Pas de vieillissement ni de patine au sens strict du terme.

- Vernis brillant et pose des décals

- Vernis satiné

- Pose finale des derniers éléments

- Drisses et cables divers

- Pas de marins. Pas de pavillon à la poupe ou à la proue, mais dans la mature (en l'occurrence, dans 90% des cas sur les A69, sur un petit mât près du lance-roquettes   ).

Début du chantier

Alors, je sais que c'est chiant de se taper autant de lecture pour ne finalement voir que trois photos qui se courent après, mais cette étape de ponçage/perçage est longue, fastidieuse et frustrante, car j'ai l'impression que ça avance pas.

J'ai pour l'instant fait un simple système pour pouvoir emboîter rapidement le bloc passerelle et la cheminée au reste de la coque.
Je préfère garder ces pièces séparées de la maquette pour pouvoir masquer et peindre plus rapidement et plus facilement. Mais d'un autre côté j'ai besoin de voir la disposition de ces pièces ensemble lors de certaines étapes, en particulier pour le montage de la mature qui vient s'appuyer tout autour de la cheminée.

J'ai donc poncé le dessous des pièces pour que l'ajustement soit au mieux, puis j'ai fixé le bloc passerelle et la cheminée à la coque avec du scotch double face.
Ensuite j'ai percé plusieurs trous à travers ces deux pièces jusqu'à atteindre le bloc coque. J'ai placé des petits axes métalliques dans les trous qui permettront aux pièces de s'emboîter lorsque le besoin s'en fait sentir. Le dessus des orifices a ensuite été mastiqué et poncé sauf aux endroits qui seront cachés lors du montage par d'autres pièces. Pour info, certains trous étaient déjà présents sur le dessus du bloc coque mais je n'en ai pas saisi l'utilité (pas d'appendices d'emboitement de l'autre côté   ).

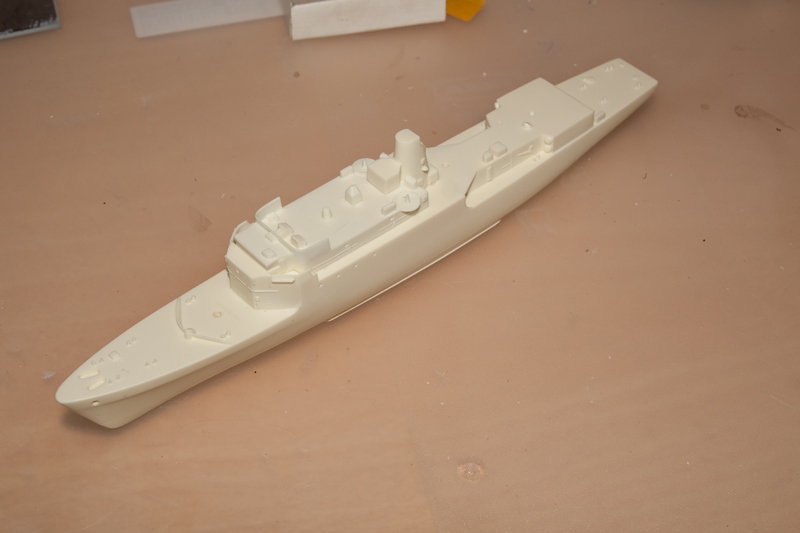

Le résultat en photo :














Voilà tout pour l'instant, je vous rassure je serai plus bref durant le chantier et je vous promets plus de photos lors de mon prochain repos, dans 10 jours!


Je suis bien sûr ouvert à toutes les remarques, aux critiques, aux conseils, que ce soit à propos de la maquette ou de certains choix pour la configuration 1998.

Par contre, je veux juste préciser un truc, vous me verrez parfois utiliser des termes "incorrects" lors de mon montage (porte, escalier, etc...), ce choix est assumé, je connais certains termes maritimes, j'en ignore d'autres, mais j'ai tendance à utiliser des termes qui me parlent même s'ils ne respectent pas le vocabulaire maritime. Inutile donc de me reprendre là-dessus, merci!

SALUTATOI. OUI comme dit Jérôme v c'est long a lire mais trés instructif, merci pour l’histoire et le reste bien entendu, trés bonne continuation, A+ dans dix jours

C'est vrai une photo vaut un long discours mais c'est toujours agréable de te lire.Bonne continuation.

Bonjour D645,

Moi aussi j'aime les Aviso A69 et pour cause j'ai navigué sur le F793 "CDT BLAISON" c'est pour cela que je vais suivre ton chantier de près! j'en ai réalisé la maquette au 1/66 il y a deux ans.
En voici une photo.


Bonne continuation.
Amitiés,
malva62

Bonsoir et merci à tous.

Malva, j'avais déjà vu ton aviso sur le forum et j'imagine que ça doit être gratifiant de faire le bâteau sur lequel on a navigué! J'attends toujours que L'Arsenal sorte les FASM promises, là aussi, faut être patient...

Super
je vais suivre ce chantier avec plaisir
sans en douter ,ça vas être joli ,je le sent
nicolas

Bàonjour D645 , j'ai moi aussi navigué sur ce navir et j'en garde un trés bon souvenir même si je l'est surtout fais en IPER au bassin et en sortie d' IPER juste avant la fin de mon engagement , j'en garderais toujour un trés bon souvenir comme son frère le premier maître l'her que j'ai fais en sortant du CMT LYRE basé à toulon dans les années 90 - 94 Bon courage pour ton montage , je vais le suivre quand je peux .

LA VEILLE a écrit:

Super
je vais suivre ce chantier avec plaisir
sans en douter ,ça vas être joli ,je le sent
nicolas

Merci Nicolas!

amiral 71 a écrit:

Bàonjour D645 , j'ai moi aussi navigué sur ce navir et j'en garde un trés bon souvenir même si je l'est surtout fais en IPER au bassin et en sortie d' IPER juste avant la fin de mon engagement , j'en garderais toujour un trés bon souvenir comme son frère le premier maître l'her que j'ai fais en sortant du CMT LYRE basé à toulon dans les années 90 - 94 Bon courage pour ton montage , je vais le suivre quand je peux .

Bonsoir Amiral 71, j'espère que le résultat te plaira et qu'il sera conforme aux souvenirs que tu en as. Vu la longueur du montage et le fait que je ne touche aucune autre maquette simultanément, un de mes grands plaisirs est de petit à petit "connaitre" le navire en question par cœur, à force de scruter les photos à longueur de journée. En quelque sorte je me l'approprie!

Salut Sylvain,

Joli démarrage!

A plus

Amitié

Olivier

Bonsoir à tous,

Suite du chantier, pour ne pas dire, début du commencement.

J'ai donc passé ces derniers jours à poncer et percer à peu près tout ce qui devait l'être sur la pièce principale (coque et superstructures).

Le gros boulot a été de faire l'essentiel des rambardes, seules celles situées sur la pièce supérieure amovible (que j'appelle roof passerelle) sont reportées à plus tard.

Comme je l'ai déjà écrit, je pose la quasi totalité de mes rambardes par perçage et non par collage. Etant souvent maladroit lors du collage (je stresse, je m'énerve, j'en mets de partout), j'ai expérimenté cette méthode sur mon Floréal et je la conserve car le résultat me plait.

J'ai pris quelques photos lors de la réalisation d'une section de rambardes. La méthode est simple quand c'est rectiligne, un peu plus approximative quand des courbes interviennent (je n'ai pas pris de photo pour cette deuxième option).

Précision : ça marche très bien pour la résine, qui reste tendre, pour le plastique je n'ai pas testé, je ferai des essais préalables pour mon prochain navire (Heller).

Matériel nécessaire : scotch de masquage souple, scotch double face, scotch de masquage ordinaire, crayon gris bien taillé, aiguille, papier abrasif à grain très fin (2000 en l'occurrence), scalpel, et surtout mini perceuse à vitesse variable (Proxxon dans mon cas) et mèche la plus fine possible (0,2mm dans mon cas, du 0,3mm passe aussi).

1) Application de scotch de masquage souple (pour suivre toute éventuelle courbure même légère) pour délimiter l'emplacement de la rambarde. Prévoir un léger décalage par rapport à la "facade" de la coque pour éviter toute boursouflure extérieure lors du perçage.




2) Traçage au crayon gris affûté le long du scotch. Le but étant d'avoir un tracé bien rectiligne, afin que les trous soient bien alignés dans l'axe de la rambarde. Retrait du scotch souple.




3) Je découpe la partie basse de la rambarde, qui sert habituellement de base de collage, en prenant soin de bien conserver les pattes inférieures. Je conserve donc trois montants horizontaux.




4) Je dispose du scotch double face le long du tracé prévu, en gardant une certaine distance.




5) Sur ce scotch double face, je colle un morceau de scotch de masquage ordinaire, en gardant le côté adhésif vers le haut. L'avantage de ce scotch est qu'il colle très peu.




6) Je dispose la section de rambardes à plat le long du tracé prévu en faisant coïncider la position des pattes avec l'emplacement final. J'appuie bien pour que ça ne bouge pas d'un poil.

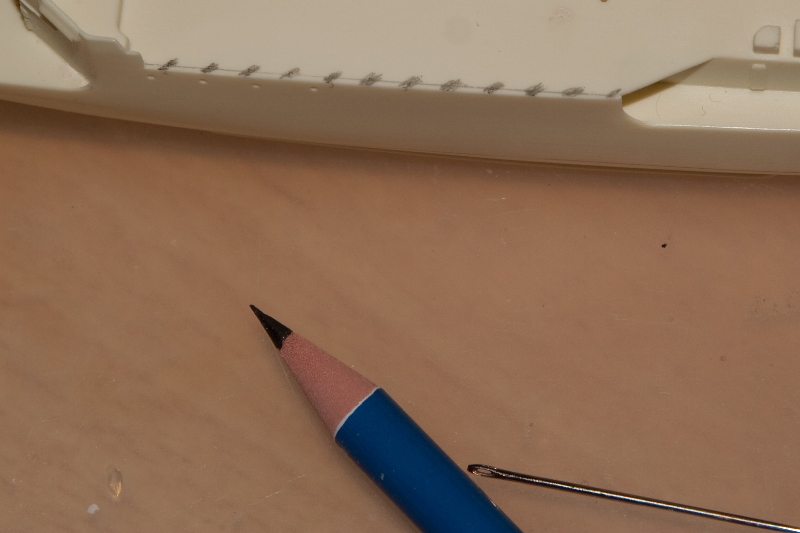

7) A l'aide d'une aiguille, je perce légèrement le long du tracé au crayon gris, tout en étant bien en face de chaque patte. Cette étape est très précise, le moindre décalage et ça ne passera pas. La photo est trompeuse (mauvais angle), la pointe de l'aiguille est plus fine qu'elle ne semble. Le but est de 'marquer mécaniquement les points à percer.




8 ) Retrait de la rambarde avec délicatesse, pour éviter tout pliage. Puis retrait du scotch.




9) Toujours au crayon gris, je viens insister sur chaque point de marquage.




10) Je gomme, seuls les points de marquage restent.




11) Je perce avec une mèche de 0,2mm, elle vient naturellement s'enfoncer dans les empreintes préalables.


12) Je ponce au papier fin (2000) le tout pour éviter un effet de rebord autour des trous, et je vérifie que la rambarde rentre bien. Cette étape est délicate car les pattes sont fragiles et correspondent parfaitement aux trous percés. Seul un léger décalage peut être rattrapé en tordant légèrement une patte.

Durée de l'opération pour une section rectiligne, une petite demi-heure. Le double pour une courbe (pour une courbe, cela implique de laisser la rambarde en équilibre sur une première partie de trous, et de percer sans tout faire bouger).

Salut, travail de Romains que tu entames là! Impressionnant!

Amitié

Olivier

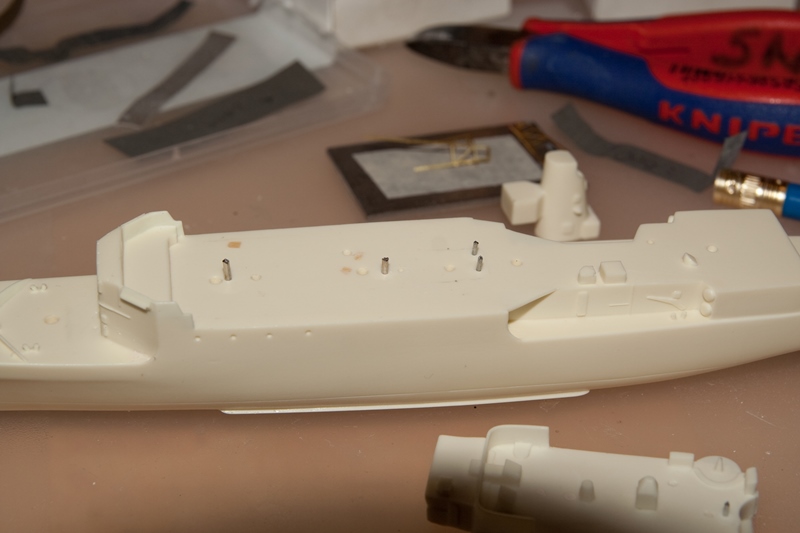

Le résultat en photo.











Montage à blanc de l'essentiel des rambardes. Les espaces vides seront comblés par d'autres pièces.














Prochaine étape, le socle, montage et peinture de tout ce qui est en dessous de la ligne de flottaison.

A bientôt.

Olivier BERENGER a écrit:

Salut Sylvain,

Joli démarrage!

A plus

Amitié

Olivier

Olivier BERENGER a écrit:

Salut, travail de Romains que tu entames là! Impressionnant!

Amitié

Olivier

Merci Olivier!

jerome v a écrit:

Bonsoir DD,

Superbe , la semaine prochaine il est fini :twisted: , non sans déconner il y a deja une belle partie du boulot de fait avec le pliage des rambardes, je pense que tu vas avancer plus vite que prévu

Merci Jérôme, c'est vrai que le pliage des rambardes est toujours laborieux. J'avoue que je travaille beaucoup plus vite que sur mon premier bateau, je suis plus organisé, mieux équipé, et surtout j'ai gagné de l'expérience et de la méthode. Sur le Floréal j'avais un peu percé à l'arrache, je m'étais arraché les cheveux pour faire rentrer certaines sections de rambardes...

Par contre, j'ai de sacrés chantiers qui m'attendent, j'ai déjà prévu de faire la quasi totalité de la mature en scratch, ce qui me fera la main pour le Suffren.

Bien le bonjour

pas mal ton truc pour poser les rembardes

je prends note pour le jour ou je poserai de la PE

encore une bien jolie réalisation en gestation

superbe technique pour tes rambardes, je vais essayer ça à l'occasion, moi qui ait (comme toi il me semble) la tremblote pour les poser...

Vivement la suite du montage

Superbe travail, je me suis régalé à lire ton pas à pas et belle technique de pose des rambardes

BROMURE a écrit:

Bien le bonjour

pas mal ton truc pour poser les rembardes

je prends note pour le jour ou je poserai de la PE

encore une bien jolie réalisation en gestation

Bonjour et merci Bromure.

Yuth a écrit:

superbe technique pour tes rambardes, je vais essayer ça à l'occasion, moi qui ait (comme toi il me semble) la tremblote pour les poser...

Vivement la suite du montage

J'ai pas voulu l'écrire, mais en effet je tremble un peu quand je pose de la PE...

L'ancien a écrit:

Le bonjour te va,
présentation étoffée et agréable à lire,
système de pose des rambardes digne des trucs et astuces pour patients !

Merci L'Ancien, je vais faire un sujet dans trucs et astuces, si ça en vaut la peine.

pascal 94 a écrit:

Superbe travail, je me suis régalé à lire ton pas à pas et belle technique de pose des rambardes

Merci Pascal.

Encore un montage a suivre avec beaucoup d’intérêt vu la qualité du monteur

C'est la première fois que je découvre cette technique pour la pose des rambardes .

bonsoir DD

superbe travail préparatoire ce qui est marrant c'est la vision que chacun a de la pose de la PE, avant ou après peinture tous est une question de ressenti
sans vouloir polluer ni tout autres tentative de "moi je fait mieux que toi " j'avais decris une petite technique pour la pose des rambardes ici (en bas de page)
https://www.laroyale-modelisme.net/t5655p60-dio-remorqueur-l-acharne-l-arsenal-au-1-400 c'est juste histoire de parler technique ...si tu trouve que cela pollue ton post DD fait le moi savoir en MP et je vire tout ça de suite
et maintenant pour revenir a tes moutons ,j'ai hâte de voir la suite de ton montage qui ,sans l'ombre d'un doute ,vas être superbe
a +
Nicolas

LA VEILLE a écrit:

bonsoir DD

superbe travail préparatoire ce qui est marrant c'est la vision que chacun a de la pose de la PE, avant ou après peinture tous est une question de ressenti
sans vouloir polluer ni tout autres tentative de "moi je fait mieux que toi " j'avais decris une petite technique pour la pose des rambardes ici (en bas de page)
https://www.laroyale-modelisme.net/t5655p60-dio-remorqueur-l-acharne-l-arsenal-au-1-400 c'est juste histoire de parler technique ...si tu trouve que cela pollue ton post DD fait le moi savoir en MP et je vire tout ça de suite
et maintenant pour revenir a tes moutons ,j'ai hâte de voir la suite de ton montage qui ,sans l'ombre d'un doute ,vas être superbe
a +
Nicolas

Bonsoir Nicolas ,

Attention, mes rambardes sont posées à blanc pour les photos, elles sont déjà reparties dans leurs petites boîtes respectives, d'où elles ressortiront quand j'attaquerai la peinture.

Sinon, la technique que tu décris sur le sujet de l'Acharné me parle, mais j'ai l'impression que tu l'évoques dans un autre sujet (le Richelieu peut-être?) car les photos ne me rappellent rien. Je me souviens qu'à l'époque du Floréal, j'étais tombé sur un message où tu en parlais, et j'avais bricolé un gabarit avec un compas à deux pointes espacées comme il faut, mais en pratique j'avais du décalage. :|

Ta technique est plus efficace et plus rapide, mais comme souvent j'ai tendance à emprunter des chemins tortueux et compliqués pour arriver à mes fins. En clair, je me mets des filets de sécurité de partout pour pas transformer cet aviso en maquette de test (mon Floréal a suffisamment servi de banc d'essai... ).
Et non, tu ne pollues rien du tout et c'est tout à fait dans le sujet, tes techniques m'ont déjà énormément servi et servent à beaucoup ici, ne te prive pas d'intervenir sur ce sujet qui est fait, certes, pour partager mon montage mais aussi et surtout pour échanger et discuter de tous les aspects.

Salut DD

voila ça c'est ce que j'aime pas de prise de tête pour ce qui est des soit disant chemins tortueux que tu emprunte, on est nombreux a faire de la sorte
et puis on est souvent plus a l'aise avec la "technique " que l'on développe.
la technique avec la portion de rambarde n'est valable que si tu utilise cette dernière ,étonnamment ,j'avais fait le même essais que toi a savoir avec des pointes sèches de compas et ..... même résultat
cela ne marche qu'avec la portion de rambarde
tu a raison de laisser de coté la PE et de l'installer au moment de la finition ,car même en faisant le plus attention possible ,on est jamais a l'abris
bon courage pour la suite
Nicolas

Bonjour , ta technique pour la pose des rembardes est trés bien , félicitation pour ton montage et vivement la suite , courage et détermination vont de paire comme précision et délicatesse .

LA VEILLE a écrit:

Salut DD

voila ça c'est ce que j'aime pas de prise de tête pour ce qui est des soit disant chemins tortueux que tu emprunte, on est nombreux a faire de la sorte
et puis on est souvent plus a l'aise avec la "technique " que l'on développe.
la technique avec la portion de rambarde n'est valable que si tu utilise cette dernière ,étonnamment ,j'avais fait le même essais que toi a savoir avec des pointes sèches de compas et ..... même résultat
cela ne marche qu'avec la portion de rambarde
tu a raison de laisser de coté la PE et de l'installer au moment de la finition ,car même en faisant le plus attention possible ,on est jamais a l'abris
bon courage pour la suite
Nicolas

Bonsoir Nicolas (avec du retard ) et merci de ton message.

amiral 71 a écrit:

Bonjour , ta technique pour la pose des rembardes est trés bien , félicitation pour ton montage et vivement la suite , courage et détermination vont de paire comme précision et délicatesse .

Bonsoir Amiral 71 (avec du retard aussi ) et merci également pour ton message.

Bonsoir à tous, suite du montage.

Tout ce qui est en dessous de la flottaison est fait.

J'ai donc fixé les lignes d'arbres, les hélices, le gouvernail et le sonar. Pour info, les rambardes sont restées au chaud, ça aime pas trop les montages/démontages à blanc...





Le rouge est du Humbrol 73, le gris du sonar est en humbrol 11, j'ai essayé d'atténuer le brillant de cette teinte en ponçant très légèrement après peinture avec du 6000. Sur la photo ça passe, à l'œil et suivant d'où vient la lumière, ça brille toujours un peu trop, mais bon!

Sur le Floréal, les hélices étaient en PE et étaient restées sans peinture car le rendu me semblait plus réaliste, par contre, sur l'aviso, les hélices sont en résine et j'ai appliqué du Heller 7007 (un vieux pot qui trainait), j'avais peur que ça "flashe" trop mais le résultat au final me convient pas trop mal.





Le seul ajout que j'ai fait à cette étape est de rajouter une petite section de chute de PE entre la coque et les lignes d'arbres (la pièce d'origine ne comportait qu'un point de contact).





Concernant, le faux col à mazout, j'ai décidé de la faire à ce stade et non pas à la fin car je craignais de galérer au masquage en m'approchant de la poupe (lignes d'arbres et hélices qui auraient pu gêner). Le gros travail a été de combler la gravure faite par L'Arsenal dans la coque. La hauteur du bas du faux col est bonne et la gravure très propre (et pratique), mais le tracé ne coïncidait pas avec mon trusquin fait maison vers la poupe et vers la proue. Pour l'instant j'utilisais toujours du Sintofer à deux composants pour mastiquer, et je me suis mis dans la tête de tester avec du Tamiya Putty, puisque c'est le produit qui semble faire l'unanimité.
Ben pour la finition, j'ai terminé au Sintofer . Je trouve que le Tamiya durcit trop vite et surtout il a tendance à se rétracter dans les orifices, impossible d'avoir quelque chose de lisse, après ponçage j'avais toujours une légère dépression, et c'est pas faute d'avoir multiplié les séquences mastic/ponçage...

Au passage, j'en profite pour remercier L'Ancien pour sa technique de trusquin (un support type "troisième main" avec un crayon bien affûté), c'est redoutable d'efficacité.

Pour la hauteur (partie noire) du faux col à mazout, je ne me suis pas fié au plan MRB (qui le présente très mince), mais plutôt au livre sur les Aviso A69 présenté en page 1 de ce sujet, qui donne une hauteur de 80 cm, hauteur confirmée lorsqu'on visionne des photos où on voit l'échelle de tirant d'eau, ce qui donne une hauteur de 2mm au 1/400. Par contre j'ai une petite incohérence au niveau du tableau arrière (voir photo précédente), le noir n'est pas sensé remonter aussi haut et certainement pas sur une telle largeur, pourtant je suis correct sur les autres zones de la coque. Soit je fais une erreur de quelques dixièmes de millimètre (qui se répercute immanquablement sur cette zone), soit c'est dû à une légère différence entre la maquette et la réalité, peut-être un peu des deux, ceci étant, d'une photo à l'autre, ce tableau arrière n'est jamais pareil (les photos les plus anciennes montrent même parfois un tableau arrière complètement gris), je fais donc l'impasse sur ce détail.

Enfin, parallèlement à ça j'ai fait le socle et les supports, qui, je le sais, ne feront pas l'unanimité, en particulier pour leur hauteur. Comme je l'ai expliqué pour le Floréal, le but est de garder une cohérence de hauteur entre les navires en fonction de leurs tirants d'eau respectifs. Sur les navires à faible tirant d'eau, je compense un peu la hauteur des supports en surélevant le socle. Il faut cependant garder à l'esprit qu'à ce stade l'aviso est quasiment "à poil" ce qui a tendance à exagérer la présence du socle et des supports. Bref, c'est un défaut que j'assume (perso j'y fais pas trop attention) mais dont j'accepte néanmoins la critique.

D'un point de vue purement pratique, la coque est solidarisée au socle avec deux tiges métalliques, fixées par perçage (coque et socle) et cyano. J'habille le tout avec diverses pièces de quincaillerie trouvées au rayons tringlerie et robinetterie du Monsieur Bricolage local.

A ce stade, la coque est définitivement fixée en prenant bien soin de son alignement et de son horizontalité. Le but de cette fixation définitive est à la fois d'avoir plus de facilité pour bosser, et aussi de s'assurer régulièrement que tout ce qui sera monté soit bien aligné sur le plan horizontal et vertical (en particulier la mature).

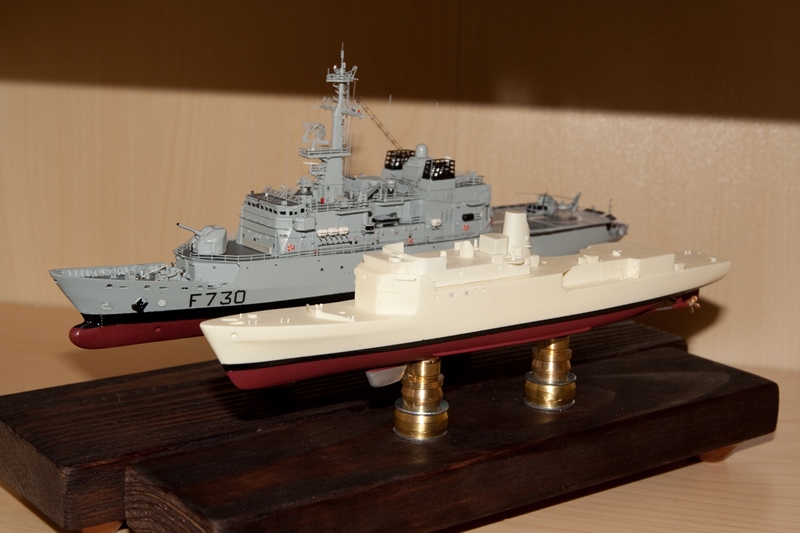

Dernière photo rapide pour une petite comparaison avec le Floréal : à noter que la perspective a tendance à "exagérer" la taille du QM Anquetil.





Je vais maintenant m'atteler à détailler chaque zone.

Merci de votre attention et à vos critiques et remarques!

Bien le bonjour

debut remarquable

Beau travail de peinture

salut DD

superbe je sent que je vais me régaler avec ton montage
ton "process de montage" est surprenant ,mais si tu te sent a l'aise comme ça ,c'est bien la le principal
vivement les prochaines photos
nicolas

BROMURE a écrit:

Bien le bonjour

debut remarquable

Merci Bromure!

jerome v a écrit:

Bonjour,

vas-y DD c'est super , moi je trouve que le col à mazout rend très bien, pour le socle comme tu le dit c'est ton choix mais au moins tes navires sont sur le même "plan" et c'est une bonne idée.

Merci Jérôme!

pascal 94 a écrit:

Beau travail de peinture

Merci Pascal!

LA VEILLE a écrit:

salut DD

superbe je sent que je vais me régaler avec ton montage
ton "process de montage" est surprenant ,mais si tu te sent a l'aise comme ça ,c'est bien la le principal
vivement les prochaines photos
nicolas

Merci Nicolas!

Je conserve quasiment la même technique que sur le Floréal car elle m'a donné satisfaction, je me garde juste une difficulté en plus, histoire de progresser et de préparer le passage aux maquettes Heller, à savoir la réalisation de la mature en scratch.

Encore un super montage a suivre avec intérêt ,comme il est là il est déjà beau l'Aviso.

Y a pas à dire l'ARSENAL réalise de bien belles maquettes.

L'ancien a écrit:

Le bonjour te va,
il n'y a pas dire ton système de construction est osé, car tu vas souvent avoir le bras libre.
C'est un challenge.

Bonjour L'Ancien, avoir le bras libre est l'intérêt de cette mise en situation précoce, jusqu'au jour où j'aurais le courage (et l'envie surtout) de bricoler un support de travail comme celui de Nicolas, le côté basculant doit être très pratique!

yann a écrit:

Encore un super montage a suivre avec intérêt ,comme il est là il est déjà beau l'Aviso.

Y a pas à dire l'ARSENAL réalise de bien belles maquettes.

Merci Yann, comme tu le dis, L'Arsenal réalise des maquettes inédites, et c'est une grande chance, et en plus la qualité est au rendez-vous, tout en laissant une large part de personnalisation si on le souhaite!

Bonsoir à tous.

Pas mal de tracas personnels ces temps-ci plus la chaleur qui a fini par arriver dans le sud (mon bureau est devenu un véritable four ), résultat, une avancée au ralenti...

Juste une petite photo de la passerelle, où j'ai déjà fixé ce qui peut l'être.



J'ai matérialisé les vitrages à l'aide d'une planche de PE de l'Arsenal ("échelles" au 1/200, format idéal pour cet usage) afin de donner un peu de profondeur aux vitrages. J'avais fait la même chose sur le Floréal avec un succès relatif (tous les montants avaient été faits avec des chutes de PE et la propreté n'était pas au rendez-vous). Lors de la peinture finale, je mettrais du noir par capillarité à l'aide d'une aiguille dans les "creux", tout en laissant les montants en gris.

Quelques bricoles, comme les mains courantes (fixées par perçage) réalisées en charcutant une planche PE toujours de l'Arsenal ("échelles encagées" 1/400). J'ai matérialisé les supports des essuie-glaces (les essuie-glaces seront omis, à l'échelle c'est "too much").

J'ai éliminé un caisson mal placé, et j'ai déjà fixé les blindages des 12,7mm (chutes de PE), qui à l'époque ne comportaient pas de rambardes (elles apparaitront plus tard sur la plupart des avisos).

Le gros boulot a été de raboter le "rebord" arrière pour que sa hauteur soit plus cohérente, j'y ai ajouté une lame de PE inclinée sur laquelle j'ai fixé le pare-brise (pareil, bricolé à partir d'"échelles" au 1/200), qui sera à terme comblé avec du Micro Kristal Clear comme sur le Floréal.

Sinon, on le voit mal sur la photo, j'ai mal cadré, mais j'ai éliminé les renforts latéraux, ils seront refaits par la suite en essayant de leur donner un aspect plus conforme avec l'inclinaison de la partie haute.

Tout au fond on distingue une des deux plateformes Dagaie. Je n'ai pas gardé les pièces en PE de l'Arsenal qui auraient impliqué de conserver un rebord sur le roof. Faites avec des chutes de résine (pour info, j'ai ENFIN acheté de la carte plastique ) avec un gros boulot de mastic/ponçage pour que ce soit de niveau.

Enfin les mitrailleuses de 12,7 ont été réalisées en scratch mais ne sont pas sur la photo car fixées à la fin.

Une petite photo de ma boîte à chaussures remplie de bouchons de lait dûment étiquetés qui commencent doucement à se remplir.



Sinon, actuellement je bosse sur la cheminée où j'ai également pas mal de boulot...

Merci de votre attention, j'essaierai de prendre plus de photos la prochaine fois!

Edit : avant que j'oublie, j'ai bien pensé à réserver l'emplacement pour les marquages en décal en passerelle supérieure, ça rentre juste, mais ça rentre!

Beau montage et superbe pas à pas très agréable à regarder

Bonjour D645,

J"aime beaucoup se que tu fais, la peinture et la pose de la PE est très propre.

Bon courage pour la suite

Amicalement,

pascal 94 a écrit:

Beau montage et superbe pas à pas très agréable à regarder

Merci Pascal.

Legrève Stéphane a écrit:

Bonjour D645,

J"aime beaucoup se que tu fais, la peinture et la pose de la PE est très propre.

Bon courage pour la suite

Amicalement,

Merci Stéphane.
