Escorteur d'escadre Maillé Brézé à Nantes

Merci pour ces photos,on attend avec impatience le film Dunkerque !

Excellent   Merci pour le partage Rygain. Ajoute une petite sélection de photos à l'occasion pour alimenter ce poste, il est vraiment sympa

Bonsoir Rygain,

Merci pour ce partage de photos.

Merci a tous et ravi que cela vous plaise.

Ne t'en fait pas Christophe, sitôt que j'ai un peu le temps, je mettrais d'autres photos, mais de l'extérieur ce coup-ci. Il y a pas mal de détails qui pourront aider les prochains maquetiste de ce bateau... (et j'en fait parti...   )

A très bientôt


Vraimen TRES INTERESSANT
J'ai hate de voir la suite de ton merveilleux reportage
!

bonjour Rygain,

elles sont bien belles tes photos, j'attends  les autres photos pour voir si éventuellement il y en aurait des plaques d'honneur, (honneur, patrie, valeur, discipline) afin de pouvoir juger des dimensions de ces plaques sur un escorteur d'escadre...

bonne journée et bonne suite.

Bonjour à tous,

Merci de l’intérêt que vous portez

PS: j'ai édité le premier poste en haut de la page en y mettant quelques anecdotes

Effectivement Pat, il y a bien des plaques d'honneurs, je te les mettrais en photo

Voici un aperçu de l'extérieur du Maillé-Brézé

J’étais déjà allé prendre des photo quelques jours avant d'aller faire la visite, il faisait très beau


Sur cette photo on voit bien les deux canons de 20mm, avec les tubes lance torpilles





la tourelle arrière de 100mm



Ici nous pouvons voir en premier plan le sonar de fond qu'ils appellent le poisson avec la grande roue pour dérouler son câble. Juste derrière on peut voir le missile Malafon sur sa rampe de lancement.




Le sonar en gros plan avec sa cabine de commandement




Missile Malafon sur sa rampe de lancement, avec a sa droite sa rampe d’éjection à la mer en cas d’échec de lancement.





Le lance roquettes ASM
















tourelle avant de la 100mm avec lance roquette ASM






Pour les pros de la PE, voici l'antenne radar ^^











Porte du Hangar à Malafon




Missile Malafon sur sa rampe de lancement en gros plan







Rampe d’éjection du Malafon en cas de non propulsion, le missile était directement jeté à la mer pour en mettre un autre en état de marche




l'immense roue qui sert a dérouler le câble du sonar arrière




Les bandes de caoutchouc servait a réduire les choc lors du déroulement du câble et ainsi fausser le signal du sonar. les bandes blanches permettaient de savoir combien de mettre de câble étaient déroulés.







Gros plan du sonar




Passage vers le pont supérieur arrière







Trappes d'aération du hangar à malafon, c’était la pièce la mieux aérée de tout le bateau car il ne fallait pas qu'il fasse trop chaud sous peine que les malafon explosent....



Tourelle de 100mm en gros plan











Canots de sauvetage de secours. une fois qu'ils sont balancé à la mer et touchent l'eau, un canot de survie se gonfle





Canons de 20mm anti-aériens





Tubes de lancement des torpilles



Vue arrière d'un tube de lancement d'une torpille. Les nouveaux se faisaient souvent avoir. les marins leurs disaient de rentrer au fond du tube pour aller le graisser un peu, et une fois à l'intérieur, ils se faisaient enfermer quelques minutes, le temps d'un bon bizutage










Voilà, j’espère que ces photos vous ont plu, comme par l'a demandé, je vais mettre les plaques d'honneur. Et dans un prochain poste je mettrais aussi les maquettes qui sont présentent a bord.

Génial ce reportage, encore merci Rygain  on pourrait même faire une rubrique dans "Recueil de documentations et plans"

Merci Christophe

Sinon pour Pat, voici les photos de plaques d'honneurs, je n'ai pas pu prendre la 4eme qui se trouvait a tribord avant. Dans la visite nous n'avons pas accès à la proue.







Quelques photos pour les amateurs de poulies





Voici les fameux marins qui pédalaient pour faire avancer le Malafon sur sa chaine d'assemblage







Et le fonctionnement du Malafon






La fameuse salle des sonars en condition réelle






Le poisson mis en place une fois le sonar à l'eau



Et la petite anecdote concernant ce tuyaux. c'etait par la que le vin passait pour aller jusqu'au refectoire des officiers. seulement les marins faisait des trous dans ce tuyaux et pompaient tout le vin qui passait. ils ont donc baptisé ce tuyau la route du vin ^^



A bientôt pour de nouvelles photos

merci Rygain ,

du coup, j'ai envoyé un mail à l'association du Maillé Brezzé pour la dimension des plaques, on verra bien si la réponse est satisfaisante.

Ah mince oui effectivement les dimenssions je ne les ai pas.

A vu de nez, donc sans certitude, je dirait qu'elles doivent faire dans les 60x20cm environ. Mais l'association te répondra beaucoup plus en détail

Merci pour toutes ces photos, ca donne envie d'aller le visiter

Bonjour à tous

merci pour ce joli reportage photographique!
Félicitations à Rygain pour ces belles prises de vue.
amitiés,
malva62

bonsoir Rygain
merci pour ton reportage tes photos extérieures me seront utiles lors de la réalisation de ce modéle au 1/400°
@mitié Laurent

Bonjour a tous,

Ravi que ces photos vous plaisent !!

Il n'y a aucun problème papylolo, je les ai mises sur le forum justement dans ce but, faire une petite banque d'image de ce navire pour aider les futurs maquettistes qui le feront !!

Pour ma part j'ai acheté la maquette du surcouf au 1/400. Dans la boite on peut faire 4 escorteurs d'escadre dont le maillé-brézé, mais il est en config d'avant sa refonte de 1968. Il y aura donc de grosses modifs a faire !!! Un beau chantier en perspective

Et comme je vous l'ai dit avant, si vous souhaitez  voir un endroit en particulier du navire, n'hesitez pas a me le demander et je verrais si j'ai la photo en stock

Bonjour à tous,
Merci pour ce reportage, il faudra que j'aille le visiter un jour ou l'autre...
Pour les mitrailleuses, je dirais du 12,7mm plutôt que du 20mm ? ça a l'air petit pour du 20mm, peut-être quelqu'un peut nous en dire plus...
Concernant la maquette, il vaut mieux attendre que l'Arsenal sortent la version ASM pour le faire dans cette configuration (c'est annoncé), si on part de la version Maille Brezé ou Surcouf d'Heller, il n'y a que la coque et une partie des superstructures qu'on peut garder... pour le reste, scratch...
Christian

Super reportage photos.............
Merci
Amitiés
jcb

bien le bonjour


je confirme pour le 20 mm j'ai plus le modèle en tête mais il me semble qu'il sont alimenté avec des magasin "escargot" de 25 obus et le fabricant est OERLIKON

Merci Bromure pour cette précision.

Apres je ne faisais que répéter ce qu'avait dit notre guide lors de la visite. Il nous avait dit que c'était du 20mm, et le canons me paraissaient correctes pour ce calibre.

Mais l'erreur est toujours possible

Ce weekend je devrais avoir un peu de temps pour vous mettre d'autres photos, et nottament celles des maquettes (très instructives je trouve)

A bientot

Bonjour à tous,

Comme promis, voici les maquettes qui se trouvent dans le Maillé-Brézé

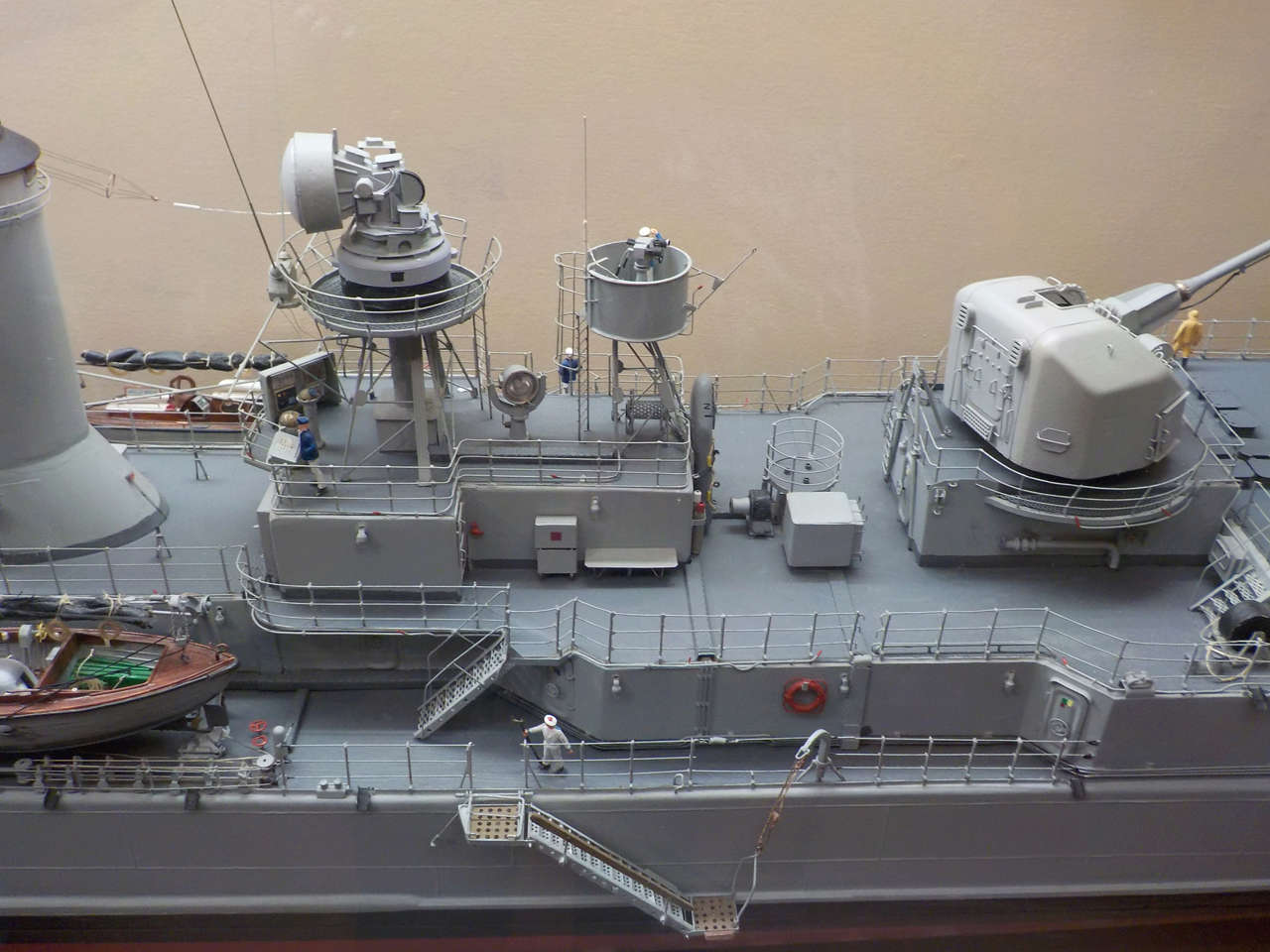

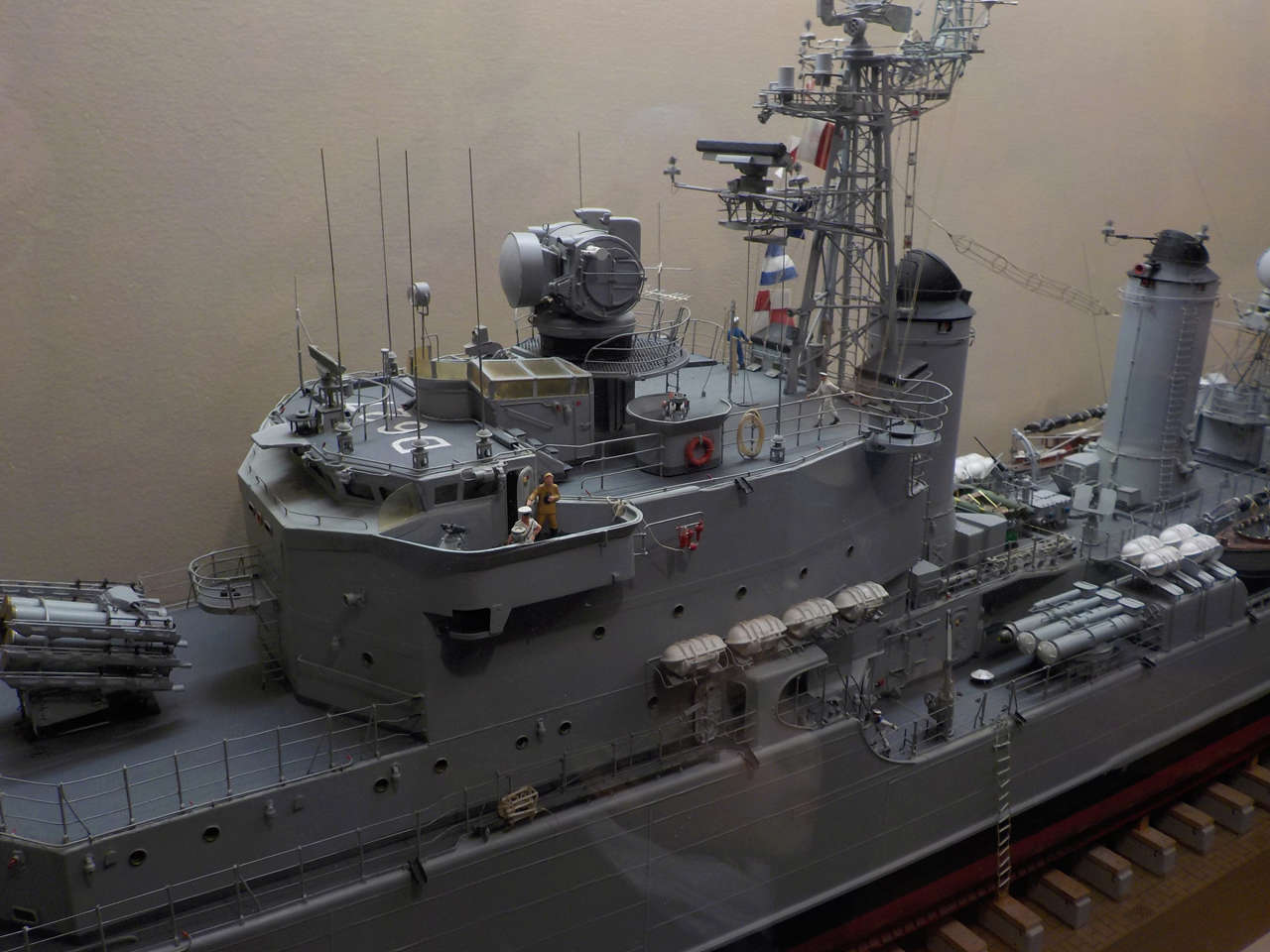

Nous pouvons trouver 3 maquettes du Maillé-Brézé lui même, une maquette de la corvette class flower Snowberry, et la maquette d'un escorteur rapide Le Corse.

Pour la première maquette, et non des moindre, c'est le Maillé-Brézé en configuration ASM qui fait environ 1m70, je dirais qu'elle est au 1/72 eme

Voici les photos. si vous voulez des détails pour vos futures maquettes c'est le moment






























Les deux autres maquettes du Maillé-Brézé se trouvent dans le réfectoire des officiers. Les échelles sont plus petites, je dirais du 1/150 eme. Ici nous pouvons voir les deux versions différente du navire cote à cote. et c'est la qu'on s’aperçoit que le bateau à été complétement refait et qu'il n'y a plus grand chose a voir mise à part la proue

















La version ASM












Dans le réfectoire des marins, on peut trouver deux autres maquettes, qui sont une corvette class flower Snowberry au 1/72, et l'escorteur Le Corse, au 1/150 je pense.









Voila, c'est tout pour le moment...

A très bientôt

merci de nous faire profite de tes photos

Il n'y a pas de problème.

C'est toujours un plaisir de partager ce qu'on a sur notre passion commune. Nous habitons aux 4 coins de la france  voire même plus loin pour certains, et le fait de montrer ce que l'on a à coté de chez soit permet de faire "voyager" les membres de notre beau forum et d'en apprendre toujours plus sur nos chers navires

Bonsoir.
J'ai livré le courrier sur le Maillé Brezé à Toulon pendant mon service national. (C'était en 1976, j'étais vaguemestre à l'arsenal). Et, comme toi j'ai visité le navire à Nantes il y a déjà quelques années.

Merci de me rappeler ses bon souvenirs.

Michgir

Hello les gens!

J'ai profité de mon séjour en Bretagne pour faire une visite du Maillé-Brézé: sacrée machine!
En plus, la visite a une saveur particulière, car mon papa a été mécano sur le Duperré, qui est très voisin du Brézé. Je me suis régalé!
J'ai aussi pu faire le musée des blindés à Saumur, mais malheureusement pas la base de sous marins à Lorient, il y avait BIEN trop de monde, je m'attendais pas à un tel engouement
Je vous mettrai quelques photos quand j'aurai fait le tri

Hop, désolé pour le retard, les dernières semaines ont été assez mouvementées

Vue de dehors:


Deuxième photo:

Moteur: les conduites aux codes couleur qu'il fallait bien sûr connaître par coeur:

Le poste de contrôle de la salle des machines:

Le hangar la Malafon:


Photo d'une des tourelles de 100mm:


Photo des tubes lance-torpilles:


Siège du Capitaine:


Photo de l'intérieur de la tourelle de 100 avec un obus:



Vraiment une visite d'enfer, j'ai fait un million de photos. Et puis cette visite a quelque chose de particulier, mon défunt papa (mort en Décembre 2019) a été mécano sur le Duperré, navire voisin du Maillé-Brézé (en configuration d'origine).
