Cuirassé Jean Bart 1955 1/145

Le soleil tu rigole la Trois jour de caniard a faire fondre un eskimo alors imagine et merci jean pour ta réponse rapide, claire comme toujours et olivier contrairement a toi je prend ma tondeuse et non une débroussailleuse pour couper trois brin d'herbe...

Bonjour en corse on en fait trop, de 2m² il t'en font un stade de foot. Pour le soleil 25 degrés sur le lac dur de naviguer. Amitié

Bonsoir a tous, voici donc les nouvelles:

J'ai fini le petit roof devant la tourelle 2:



J'ai installé ma deuxième hélice:



J'ai installé le servo du gouvernail et je l'est relier à ce dernier:





J'ai fini de recouvrir de carton mon roof embarcation:



J'ai continuer mon bloc passerelle, il ne reste pus qu'a finir les deux étages supérieur puis le blockhaus devant et bien entendu a installer les télépointeurs ainsi que le mât.... :



je vous met des photos pour admirer tous les détails du bloc passerelle:









Pour demain, un test de navigation est prévu (pour le lestage du navire) ainsi que la réalisation d'un second ber et le collage de la moquette sur le premier.

Et si j'ai le temps, je continuerai le bloc passerelle.

Amitiés
Benjamin

Merci Jérôme mais je lui trouve toujours des imperfections...

:flower: Bonsoir :flower:
Cela avance bien! Joli travail!

:flower: Bonne soirée :flower:
:pirat: Bonnes constructions :pirat:
~~ Eric Alain ~~

du bien bel ouvrage...

C'est un travail de titan

Bonjour et merci à tous pour vos commentaire, je m'inspire du JB waterline au 1/200 réalisé par Alain Moitrot et qui malheureusement n'a pas pu le finir pour réalisé mon bloc passerelle qui d’ailleurs a reçu de nouveaux détails tout comme la cheminé mais sa c'est pour se soir. Se midi je viens vous parlé du teste que je doit réalisé aujourd'hui, j'ai pesé la bête.... et la, la balance a indiqué 7,8kg (bateau+ support) le support pèse 1,573 kg et j'ai calculé que pour un navire de 40000 tonnes il fallait 13,120gr pour qu'il soit dans ces lignes -> 40 000 000:(100^3) voila or ces une estimation or le Vrai JB a un déplacement de 48 950 t soit une maquette qui doit pesé: 16,056 Kg donc autant dire que j'ai entre 7 et 10 kg a trouver (lestage plus l'équipement RC) donc j'ai de la marge. Le test de cette après midi c'est pour voir si il a du gîte entre bâbord et tribord et voir si il a également du gîte poupe et proue.

Sur ce, bonne après-midi et à se soir avec plein de photographie du JB sur l'eau (pas au fond, on vas essayé ) et des photographie de l'avancement du bloc passerelle et de la cheminé.

A+
Benjamin

Salut Benjamin,

Je vais suivre tes opérations d'équilibrage et de lestage avec une attention toute particulière dans la perspective de celles que je vais devoir également mener lorsque l'installation des équipements dans la coque sera terminée sur mon Yamato.

Amitiés

Olivier

Bonjour olivier en faite pour l'équilibrage je prendrai des photographie et j'essayerai d'expliquer comment je fait sachant qu'un navire non équilibrer a tendance a s'enfoncer à l'arrière, par conséquent la batterie doit être a l'avant et le plus bas possible dans la coque. Sur ce a se soir.
Amitiés
Benjamin

Bonsoir a tous après plus de 60 heure de recherche, des dizaines d'heure a réfléchir et plus de 250 heures sur la maquette en elle même je me dit que je peut être comptant, en effet j'ai réalisé un test que je compte vous expliquez un peut plus bas....


Pour commencer, j'ai installé l'avant dernier étage de la tourelle mais avant voici comment je réalise mes garde corps de mon bloc passerelle:

sur cette photo, il y as deux plateformes et deux garde corps avec leur équerre (ou renforts) le tout réaliser en carton et collé à la cyano:



Passons au plus important d'ailleurs certain attende cela donc tout d'abord j'ai mis mon navire à l'eau et prié pour qu'il ne coule pas enfin bon j'ai regarder pas d'iceberg c'est bon en y vas...:



ensuite voici un petit tour du navire sans lestage, l'appareil photo n'est pas forcément mis à l’horizontale, de plus l'eau est très transparente:









Ont remarque également des cordage tendu, ils maintiennent la maquette au centre de la piscine pour éviter qu'il heurte accidentellement le rebord et perce le liner ou casse un escalier sur ma maquette.

Suite a cette série de photographie ont remarque que le JB est bas sur l'eau, que le devant du navire est plus haut que l'arrière donc que l'arrière est plus enfoncer dans l'eau donc ont j'ai mis du plomb (5,100kg) or la maquette pèse 6,3kg donc une fois plomber elle fait 11,4kg pour ce test si.

Voici les photos du navire lester:









Si vous désirez d'autres photographie, j'en est d'autres.
Voici la répartition du lest, il s'agit de plaque de plombs rouler, elle seront fondu en de petit lingots:



Ont remarque que le lestage est de 2/3 à l'avant et le reste à l'arrière or, il y aura 400gr voir 500 de moteur donc cela fera en théorie 4/5 à l'avant et le reste derrière.

Le prochain test de lestage aura lieu lorsque j'aurai acheter les moteurs et la batterie qui sont les éléments les plus lourds encore a installé.

Comme dit hier soir j'ai renforcé mon support du navire dédier au transport, j'ai collé la moquette:



J'ai réalisé un support d'exposition qui se met entre les deux quilles anti-roulis:



J'ai commencé a vernir le plancher de mon navire, la plage avant a été vernie:



J'ai rajouter sur le bloc passerelle des détails, deux fils électrique ainsi qu'un "zibouiboui" derrière le bloc passerelle:





Pour le "zibouiboui" c'est la deuxième photo, vous avez une petite plateforme sans barrière regarder juste derrière sa fait une sorte de radiateur, pour les deux fils c'est juste sous la plateforme la plus basse du bloc passerelle (à gauche de la photo) et devant la dernière passerelle peinte.

Enfin sur la cheminer j'ai rajouter trois cables, je ne c'est pas a quoi ils servaient... :



et une petite dernière pour la route:




le roof supérieur sur lequel il y as les embarcations est fini, il ne restera plus que le bastingages ainsi que les échelles et les rambarde à posé.

Demain je continuerai mon bloc passerelle, j'attaquerai peut être les télépointeurs des tourelle de 152mm ou des AA a voir...

Bravo toutes mes félicitations, il est bien sur l'eau

Bonjour Benjamin,

Et ben dis donc, ça en fait des choses! Un grand et beau moment!
C'est bien d'avoir un bassin à disposition aussi.

Et surtout, c'est beau un grand navire comme ça quand il est dans son élément. Ça fait envie et plaisir pour toi.

Pour le lestage, c'est difficile de se faire une opinion tellement l'eau est clair. On a juste l'impression que sur les photos après lestage, la proue cabre un peu, mais je ne peux vraiment pas en être certain. Qu'est-ce que tu en dis toi qui était aux premières loges ?

Bonsoir Olivier ce que je peu en dire c'est que peu de lestage a l'arrière a beaucoup d'effet alors que peut de lestage au niveau de la tourelle 2 ne fait presque rien ensuite ce que je peut dire c'est qu'il me manquait du plomb pour l'avant (poids correspondant a une voir deux batterie) de plus le poids des lest ( plaque de plomb variait trop pour faire un lestage à la dizaine de grammes près. Après ce que je peut dire c'est qui c'est bien comporter imitation d'un gîte a 30°, il a fait deux roulis puis il n'a pu bouger, j'ai mis le gouvernail a fond et en 2,50 mètre il a fait un quart de tour donc je suis plus que comptent sans me venter de sa prestation enfin il est rester plus d'une heure d'en l'eau et aucune fuite qu'elle soit-elle est été observer j'ai graisser avant le tester le tube du gouvernail donc sur cela je n'est rien a dire seulement que les plombs seront plus bas dans la coque la prochaine fois car plus petits (là il était sur la quille soit 3 cm plus haut que la prochaine fois).


Pour Pascal Merci tes félicitations me touchent beaucoup et me font plaisir j'espère q'un jour tout comme pour olivier ont pourra faire une rencontre avec ton réalisation et je trouve l'avant trop haut sur l'eau mais il me manquai ma ou mes batteries.

Sur ces derniers points bonne soirée et comme d'habitude n'hésitez pas pour la moindre questions je me ferais un grand plaisir de vous répondre.

Amitié
Benjamin

il a l'air d'avoir un bon comportement en natation avec une coque résiné, il n'y a pas de quoi avoir les pépettes...

j'ai utilisé du plomb en bille de 3 mm pour lester mon aviso A69 rc de sorte que ce lest était bien répartit en fond de coque. quand à la batterie, elle était au plomb, petite mais lourde. les moteurs, ne sont pas trés lourd, 150g environ et les servos ne pésent pas grand-chose non plus, ces deux élèments sont pratiquement négligeables par rapport au lest... bonne continuation dans ton montage.

Bonsoir pat
En effet les moteur et servo son négligeable, mon frère a deux moteur 6 volt et vas me les donner, a voir si cela ira pour propulser mon navire correctement, pour la batterie j'envisage une au plomb ou une lipo a voir....

Bonsoir à tous après avoir fait le tour des postes et des news surtout avec certain qui se plaigne de prendre des coups de soleil et d'autre d'avoir de la pluie, je vous apporte des nouvelles. Non pas de météo mais de modélisme et plus exactement du JB.

Donc aujourd'hui j'ai réalisé les gouttières de la cheminé pour drainé les eaux de pluies:



J'ai également mis les renforts des plateformes, le bloc cheminé reçoit enfin ces détails après 1 mois.... :





J'ai également fait un essai de télé-pointeur sur une tourelle de 152mm, qu'en pensez-vous?



J'ai également fondu mon plomb en de petit "lingots" ou plutôt pots à fleur plein (pour cactus-> des petits):



J'ai également trouver un moteur de 6v ou 9v a voir, il tourne très bien cependant comment puis-je déterminer de quel courroie cranté j'ai besoin car il faudrait que j'en achète d'autre... :



De plus, le bloc passerelle a reçu sont dernier étage et le blockhaus a reçu sa partie supérieur ou il y as les meurtrières:





D'autre photos avec le prototype de télépointeur:





J'ai vernis la plage arrière après adjonction du petit roof qu'il manquai:



J'ai également commencer a découper la base des douze tourelle latérale:



Pour finir voici une photo (pour le fun )



Pour demain, je devrai continuer le bloc passerelle et cheminé, faire un test de lestage avec marquage des emplacements des plombs je pense. Sa sera déjà bien.

Bonsoir Benjamin,

C'est vraiment un chantier qui avance très fort.

Ils tournent à quoi les ouvriers ?

Ça avance vite et bien

Merci Pascal et Olivier
Alors les ouvriers n'ont pas de jours de congé et si ils avance pas assez vite ont les jette par dessus bord
trêve de plaisanterie

tant que j'ai des idées je les réalisent et arriver au soir je me creuse la tête sinon que dite vous de mon prototype de télé-pointeur de tourelle 152mm?

Amitiés
Benjamin

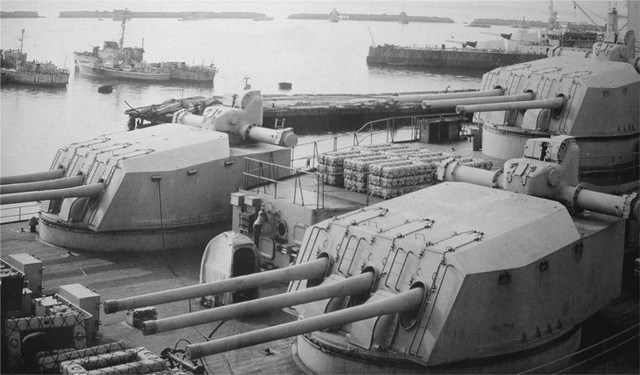

Pour les télépointeurs, sur la photo ci-dessous on voit bien la différence de diamètre entre ces derniers et les canons. Ton prototype semble un peu fin, je pense.
Mais demande à Nicolas (La veille) c'est un expert sur les classes Richelieu.

Comme Olivier, va faire un tour sur le Richelieu de la Veille, cela va t'aider

Merci à vous, demain j'en ferai un autre un pe plus gros ont verra se que cela donne.

Amitiés
Benjamin

ESSaie de predre modèle sur celui de la Veille

C'est se que je vais essayé de faire

bonsoir benjamin,

c'est clair, ton télépointeur est vraiment sous-dimensionné... les canons faisant 152 mm, à l'oeil, je dirai que les fûts du télépointeur ferait au moins 300/400 mm. je ne connais pas la diamètre exact.

bonjour "Benji"

tout d'abord , félicitation pour la vitesse d'exécution
et effectivement les cuirasses de tes télépointeurs sont sous dimensionnées ,vu dd dessus elles forment une rectangle avec une des paroi arrondie (a l'AR)
les dimension au 100em son 22mm par 26mm ,la dimension totale du tube est de 86mm et son diamètre est de 7mm






voila j'espère que cela vas pouvoir t'aider!!une dernière chose je pense que tu pourrait essayer de travailler un peut les angles sur tes tourelles , elles en seraient encore plus belles

bon courage
Nicolas
Nicolas

C'est vraiment des photos de détails

se sont détails fait a partir de scans de photos originales
y a pas mieux, enfin je parle pour moi
nicolas

Bonjour Pat, Nicolas et Pascal merci de m'aider sur le sujet des tourelles de 152mm, en effet, je vais retravaillé l'angle de mes tourelles et je vais refaire les télé-pointeurs qui étaient bien trop petit je ferai sa aujourd'hui ou demain. Sinon pour les nouvelles ont ma apporter un vieux moteur de 12volts ayant un couple puissant mais pesant assez lourd enfin, il me manque plus qu'à réalisé la jonction entre LE moteur et LES deux arbres de transition (pignons ou courroies, à voir...)


Merci pour les photographies, Nicolas ou "la veille" aurai tu des photos et ou des cotes des diverses canots présent sur le JB s'il te plaît?


Amitiés
Benjamin

Bonsoir à tous, après que mes ouvriers est fait grève , allez savoir pourquoi ils ont enfin repris le travail.

Donc pour commencer voici le moteur Electrique que j'ai reçu donc il fait 12volts, 5 ampère et son arbre fait 7 mm:



sont ber a été construit. J'ai également retaillé mais trois tourelles de 152mm:







La cheminé a reçu également sa peinture et le dernier étage de la passerelle a reçu sa embarde:





J'avais également une question, savez-vous où l'on peut se procurer des pignons avec un diamètre intérieur (pour l'arbre) de 7 et de 3mm?


Amitiés
Benjamin

Bien le bonjour

on trouve de très petites courroies crantées avec leurs poulies, je pense que serait le top pour ta propulsion

cherche sur les site des constructeurs de machines à commandes numeriques, ils les fabriquent et donne les adresses de leurs fournisseurs

Bonsoir sur Conrad j'ai trouver seulement comment fait-t-on pour savoir de quel courroie on as besoin? (son diamètre)

Salutatoi; rien a dire ton J.B est magnifique, Bravo bonne continuation.

Bonsoir Amiral 13 merci .
