FREMM Aquitaine au 1/100 ème par chienjaune

Quelques nouvelles de mon AQUITAINE qui n'avance pas vite, et comme le chante si bien Michel Sardou  "Mais il fait si chaud dans notre pays............"

Montage à faux frais de ce que l'on voit de la passerelle en attendant davantage de détails, mais je crois que tout y est

beau travail

Beau travail, il est superbe ta tourelle

après un changement de système d'exploitation laborieux sur mon ordi  je suis de retour
avec des photos que je peine maintenant à mettre sur le forum....

Tir d'un artifice par la cheminée ...ça part au dessus et je fais moins peur aux spectateurs  !

https://2img.net/r/ihimizer/i/cexu.jpg

Après la mise à feu par le filament enroulé autour de la mèche  une fumée fort réaliste s'échappe  puis un sifflement aigu  ensuite une explosion à 10 mètres en l'air

https://2img.net/r/ihimizer/img600/7686/sn90.jpg
La cheminée après le départ de la fusée le filament a disparu carbonisé .....

J'ai aussi positionné une LED sur l'hélico pour figurer l'anti collision
le clignotement est réalisé en créant un interrupteur relié au rotor,  j'ai aussi motorisé le radar au dessus du hangar hélico
tout ceci étant mis en oeuvre par les butées max de la  timonerie

Bien vu tout ça

quelqu'un pourrait me dire où je pourrai trouver le plan de la fremm ?

Pour bluekent
A moins de connaître quelqu'un à bord, tu auras de grandes difficultés à trouver des plans officiels d'une FREMM. Tu es à La Seyne, et au mois de Novembre dernier il y a eu une expo au collège Langevin ou un club de la région a présenté une maquette navigante le l' AQUITAINE, maquette relativement proche de la réalité avec cependant pas mal d'erreurs. Il me semble que le club qui l'a présenté est le club "MINIFLOTTE"  c'est un club de la région, mais je ne sais pas exactement d'où. Je n'ai pas retenu la ville. (peut-être AUBAGNE) Je pense qu'en contactant ce club tu pourras avoir ce que tu cherches. J'ai quelques éléments marine concernant les FREMM, mais je ne veux pas les diffuser. Regarde mon profil, tu verras que nous sommes voisins et je pourrai peut-être d'aider dans la construction de la chose et sans doute te trouver l'adresse de ce club.

Maquette navigante exposée  echelle 1/75

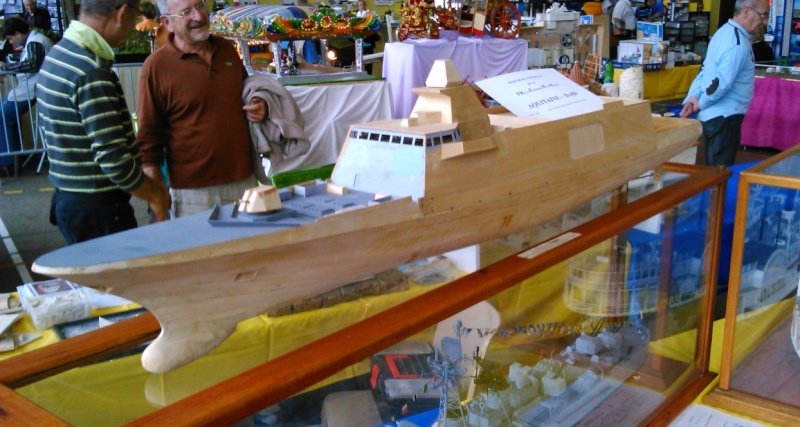

Une autre FREMM (en cours de réalisation) très proche de la réalité présentée à cette même exposition   echelle 1/100

Ecrit chez DCNS trouve un bon contact, moi c'est ce que j'ai fais et j'ai eu les plans FREMM et HORIZON mais ne soit pas pressé sa m'a pris deux ans de tractation mais maintenant ils sont là et bien au chaud, je dois terminer mon BPC et ma frégate Floréal et ensuite je me remets au boulot sur les deux.

Slt chien jaune ta FREMM est superbe mais juste un bémol dommage de faire tirer des MM40 pas la cheminée pas très réaliste tous. Dès fois il faut creser juste un peu plus et on trouve la solution pour que tous s'intègre à la bonne place c'est pour sa que j'ai repensé tout le système de tir de la Frégate LAFAYETTE lors de son IPER

Oui c'est sur .... mais si je peu ne pas attendre deux ans avant de les avoirs sa serai cool

Salut 55

j'ai déjà tiré par le hangar mais c'est difficile d'accès et en plus ça part trop loin et on ne voit souvent pas où
la cheminée n'entraîne aucune modif visible et l'artifice est tout de suite aperçu , en plus ça fait fumer la frégate de façon réaliste...je crois que c'est la meilleure solution

Jean VEILLON a écrit:

[…] Il me semble que le club qui l'a présenté est le club "MINIFLOTTE"  c'est un club de la région, mais je ne sais pas exactement d'où. Je n'ai pas retenu la ville. (peut-être AUBAGNE) […] Maquette navigante exposée  echelle 1/75 Une autre FREMM (en cours de réalisation) très proche de la réalité présentée à cette même exposition   echelle 1/100

  Très belles maquettes !
Le club Miniflotte est basé dans la Manche (50) (partie Cotentin) ; a priori entre Saint-Lô et Coutances…

C 'est la Miniflotte du garlaban le président l'Amiral 13 et votre serviteur membre du bureau.

Bonjour,

Bravo Chienjaune pour ton modèle, sans aucun plan si j'ai bien compris, c'est un exploit de faire un modèle ressemblant et réussi!

Alain

Donc y va falloir que je te montre un tir de missile avec ma Frégate La Fayette dès qui fait beau je ferais une petite vidéo d'un tir.

oui, j'aime bien voir ça

La FREMM objet de la seconde photo porte la trace de l'ami Jean. Elle promet d'être superbe

Aquitaine et Normandie quittent Brest ensemble pour une première fois ( phto Bernard Hily)

Il n'y a pas beaucoup d'armement visible

Furtivité oblige!.....mais elles sont très bien armées

Il parait que la Normandie est dotée de deux 20mm à l'arrière au lieu des deux  12.7 de l'Aquitaine
on n'arrête pas le sur-armement

J'ai confectionné deux hélices 4 pales en attendant car les hélices précédentes sont trop performantes
comme les magasins ont disparus, crise oblige, ou sont en rupture de stock autant les faire soi-même !

avec une plaque en sandwich alu et nylon découpée en croix de fer et tordue à la main  puis en sculptant les pales pour les effiler le moyeu de hélices cassées me servant d'embout
ensuite j'ai même fileté à la main le trou central
ça a l'air de tourner correctement etmêmes si elles ne sont pas trop propulsives ...on s'en contentera

Elles sont pas mal du tout

Attention, chien jaune, les hélices des FREMM, bien que n'étant pas à pales orientables n'ont pas un moyeu en ogive mais plutôt ressemblant au moyeu des hélices type FDA. Je n'ai que ce schéma à te proposer. Tu remarqueras au passage la forme exacte des safrans Pas de photo d'une FREMM au bassin.
Je n'ai encore pas attaqué les miennes, mais en ce moment j'ai plein d'autres trucs à faire. Je crois que je les ferai en laiton avec les pales soudées mais je n'en suis pas là.....
Quant à l'armement,  je ne m'y suis pas encore intéressé mais il me semble bien que les 12.7 des ailerons de passerelle sont remplacées par des "Narwhal". L'ami Buchanab pourrait nous en dire plus.

Il faut bien dire que la ressemblance -sous la flottaison- n'est pas mon premier souci !
mes gouvernails sont deux fois plus grands
Je fais des maquettes navigantes et pas d'exposition
Elles sont plus solides, moins fignolées mais elles plaisent quand même aux gamins

Pourquoi faire des gouvernails plus grand? Aucun intérêt sur tous mes Bâtiments, j'ai toujours fait mes gouvernails à l'échelle et je n'ai jamais eu aucun souci en navigation.

Je dois configurer pour pouvoir tourner dans le bassin du club qui fait 6 X 10 m
voilà pourquoi

Tu as un propulseur d'étrave et en plus deux arbres d'hélices rends les fonctionnels. Moi c'est comme çà que sa fonctionne et je n'ai jamais eu de soucis pour virer même avec le Charles de GAULLE qui fait 2m60 j'arrive à tourner surplace quasiment juste en inversant le sens de rotation des hélices. je vais essayer de mettre en ligne une vidéo

Je n'ai pas pu rendre les moteurs indépendants, en plus impossible de faire fonctionner le variateur en marche arrière, je n'ai pas de propulseur d'étrave et les FREMMS n'en ont pas a ma connaissance .
Pour ce qui est de ton CDG, rassure toi, je te crois sur parole ....

j'arrive à virer dans un bassin de 10*10 m sans toucher les bords. La vidéo que je mets en ligne a été prise à Sedan au RAMMA le bassin n'est pas large mais plus long il doit être dans les mêmes cotes que vous

La vidéo est privée!!!!!!!!!

Dommage de pas pouvoir rendre tes deux arbres d'hélices fonctionnels et effectivement il n'y a pas de propulseur d'étrave je viens de recarder sur mon plan

est la c'est mieux



Non les FREMM n'ont pas de propulseur d'étrave tel qu'on l'entend habituellement, mais un propulseur auxiliaire rétractable multidirectionnel pour les manœuvres de port et en cas d'avarie de la propulsion principale, le bâtiment peut encore naviguer avec ce propulseur à 7 nds par mer force 2 et 4 nds par mer force 4. Il est situé au fond de la coque, un peu sur l'avant de la passerelle. Je n'en connais pas les caractéristiques. A vue de pif et pour fixer les idées, l'hélice doit faire dans les 2 m de diamètre donc 2 cm au 1/100.
