AuteurMessage
patdxfr
Maître principal
Maître principal
patdxfr


Localisation : Corse d'en bas

YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 Empty
MessageSujet: Re: YAMATO 1/200 NICHIMO RC 1ere partie   YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 EmptyVen 24 Jan 2014, 18:01

J'ai retrouvé ta config et t'ai fait un exemple de base :

YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 Yamato15

On voit bien que si tu mets le manche de gauche à gauche, la voie 2 par à droite (en avant) et la 3 à gauche (en arrière) ...

pat_2b
Revenir en haut Aller en bas
http://pdurieux.free.fr/
olivier2a
Maître principal
Maître principal
olivier2a


Localisation : Porto-Vecchio
Navire préféré : Richelieu

YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 Empty
MessageSujet: Re: YAMATO 1/200 NICHIMO RC 1ere partie   YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 EmptyVen 24 Jan 2014, 19:23

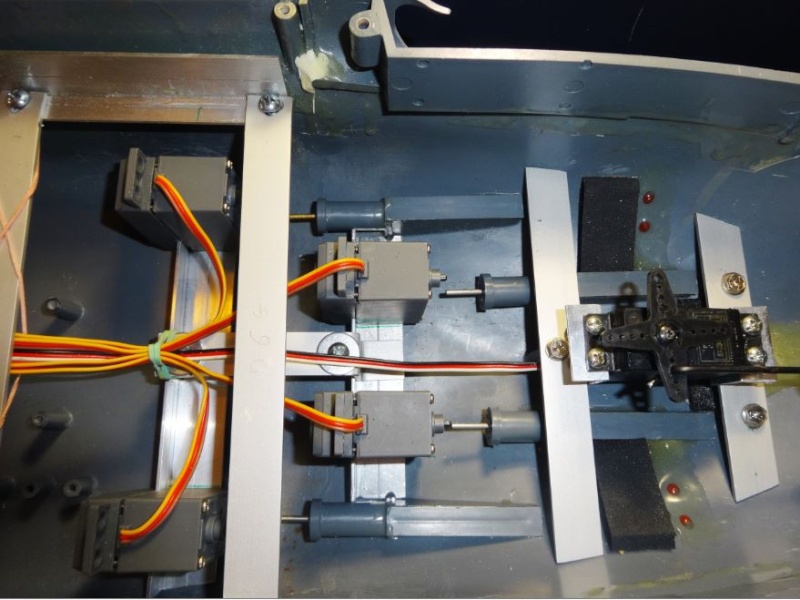

J'ai fais comme indiqué.
Résultat :
lorsque que je joue horizontalement avec le manche de gauche de la radio, effectivement il semble (au touché de l'axe) qu'il y ait un changement de sens de rotation de sur l'une des 2 paires de servos et inversement si on permute Gauche/droite au niveau du manche.




_________________
Olivier

YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 500__c10
Revenir en haut Aller en bas
olivier2a
Maître principal
Maître principal
olivier2a


Localisation : Porto-Vecchio
Navire préféré : Richelieu

YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 Empty
MessageSujet: Re: YAMATO 1/200 NICHIMO RC 1ere partie   YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 EmptySam 25 Jan 2014, 12:00

Bonjour,

Les mini cardans sont arrivés :

YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 Yamato17

A première vue, ça me paraît léger, il y a pas d'anti-retour et pas mal de jeu, mais faut voir après montage ce que ça donne.

Olivier

_________________
Olivier

YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 500__c10
Revenir en haut Aller en bas
patdxfr
Maître principal
Maître principal
patdxfr


Localisation : Corse d'en bas

YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 Empty
MessageSujet: Re: YAMATO 1/200 NICHIMO RC 1ere partie   YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 EmptySam 25 Jan 2014, 14:12

Super !
Bon, là, je part naviguer, mais j'essaie de préparer les adaptateurs ce soir.
Quelle longueur hors-tout et de combien les axes entrent ils dans leur logement ?
Un petit dessin comme tu sais les faire irait très bien !!!

pat_2b

_________________
YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 Bandea11
Revenir en haut Aller en bas
http://pdurieux.free.fr/
legrand
Maître
Maître



Localisation : Nord ( à la frontière Belge )
Navire préféré : Marine de Guerre Moderne Navigant

YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 Empty
MessageSujet: Re: YAMATO 1/200 NICHIMO RC 1ere partie   YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 EmptySam 25 Jan 2014, 15:40


Bonsoir Olivier
pas d'inquiétude le jeu c'est l'art de la mécanique

J'ai déjà installé ce genre d'accouplement Effectivement il y à beaucoup de jeu dans ce genre d'accouplement
Pour " récupérer " un peu de jeu; rempli le logement mâle (celui avec les fentes) et la rotule de graisse qui" colle " pour éviter les projections , ou met un carter par dessus
Pour répondre également à Patrick concernant la position des pièces ,l'une dans l'autre
Les 2 tourillons de la sphère ne doivent pas venir en butée dans le fond des 2 rainures de la pièce femelle . Sinon un manque même minime dans l’alignement mettra l'arbre en contrainte pendant la rotation
J’espère avoir été clair...

@+

Jean Michel

Revenir en haut Aller en bas
patdxfr
Maître principal
Maître principal
patdxfr


Localisation : Corse d'en bas

YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 Empty
MessageSujet: Re: YAMATO 1/200 NICHIMO RC 1ere partie   YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 EmptySam 25 Jan 2014, 18:15

Petite précision, c'est la profondeur d'insertion des axes moteur et hélice dont j'ai besoin ...

pat_2b

_________________
YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 Bandea11
Revenir en haut Aller en bas
http://pdurieux.free.fr/
legrand
Maître
Maître



Localisation : Nord ( à la frontière Belge )
Navire préféré : Marine de Guerre Moderne Navigant

YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 Empty
MessageSujet: Re: YAMATO 1/200 NICHIMO RC 1ere partie   YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 EmptySam 25 Jan 2014, 18:39

Bonsoir Michel

La protection des fonds de coque est presque une obligation surtout pour les cardans 3 pièces
Une vis qui se desserre sur un des éléments risque de gros ennuies !!!!
Donc toujours le petit rappel : Méplats sur les arbres
Frein filet faible sur le filetage

Patrick plus les axes sont implantés profondément mieux c'est ......
@+
Jean Michel
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral
BROMURE


Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 Empty
MessageSujet: Re: YAMATO 1/200 NICHIMO RC 1ere partie   YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 EmptySam 25 Jan 2014, 19:02

Bien le bonjour

ce type de cardan est utilisé sur les voitures thermiques dont les TT est ça tient sans problèmes

oui de la graisse si possible à roulement

un morceau de tube URO fait une excellentes protection (tube utilise par les électriciens pour passer des fils) tu peut trouver ça dans les poubelles des chantiers de construction

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
patdxfr
Maître principal
Maître principal
patdxfr


Localisation : Corse d'en bas

YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 Empty
MessageSujet: Re: YAMATO 1/200 NICHIMO RC 1ere partie   YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 EmptySam 25 Jan 2014, 19:15

legrand a écrit:

Patrick plus les axes sont implantés profondément mieux c'est ......

Ben oui, c'est pour ça que je demande la profondeur, pour faire les raccords à la bonne cote,car il me semble qu'il n'y a pas trop de jeux entre les bouts des 2 arbres ...

pat_2b
Revenir en haut Aller en bas
http://pdurieux.free.fr/
olivier2a
Maître principal
Maître principal
olivier2a


Localisation : Porto-Vecchio
Navire préféré : Richelieu

YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 Empty
MessageSujet: Re: YAMATO 1/200 NICHIMO RC 1ere partie   YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 EmptySam 25 Jan 2014, 22:42

Voilà le schéma et les données complémentaires :

YAMATO 1/200 NICHIMO RC 1ere partie - Page 39 Cardan10

Autre donnée à prendre en compte : Emboité au maximum, le mini cardan fait 16 mm

J'espère que ça suffira et attention , compte tenu de mes outils de mesure basiques pour ces dimensions , la marge d'erreur existe.

à +

Olivier

-------

https://www.laroyale-modelisme.net/viewtopic.forum?t=14196

La suite de ce sujet est ci- dessous

Citation :
https://www.laroyale-modelisme.net/t14196-yamato-1-200-nichimo-rc-2eme-partie#264175
