YAMATO 1/200 NICHIMO RC 1ere partie

Merci Jaffre pour l'idée du lycra! Faut juste que j'en trouve!

[img][/img]

Voila comment j'aurai procédé

en long du 8 ou 10

en large du 5

je vois que les grand esprits se rencontrent

pour l'allu j'étais en train de repondre

Ah tu vois que Bromure et moi, on a les mêmes idées!

Et j'allais écrire de même !!! :"C'est ca quand les grands esprits se rencontrent"........

Alain

Avec de tels parrains, j'ai intérêt d'être à la hauteur !!!

Ok je vais partir là dessus pour le pont avant. Merci à vous tous.

Maintenant, si je peux éviter de reprendre la partie centrale, ça m'arrange.

le poids estimé par notre ami Teneze est de 9 kg

je pense que ça devrait passer sans reprendre ce qui est deja fait

pense aussi à mettre du polistyrene une fois l'interieur équipé

le roulis est terrible pour ce genre de maquette c'est pour ça qu'il ne faut pas charger les hauts

Pour le polystyrène, je pense qu'il devrait rester de la place entre les ponts et les installations RC positionnées en fond de cale.

A ce sujet, pour les accus embarqués, il en faut bien un de 7,2 branché au variateur et un de 4,8 branché au récepteur ?

personnellement j'utilise un pack propulsion et un pack radio

c'est ma préférence mais on peut faire avec un seul

Bonsoir,

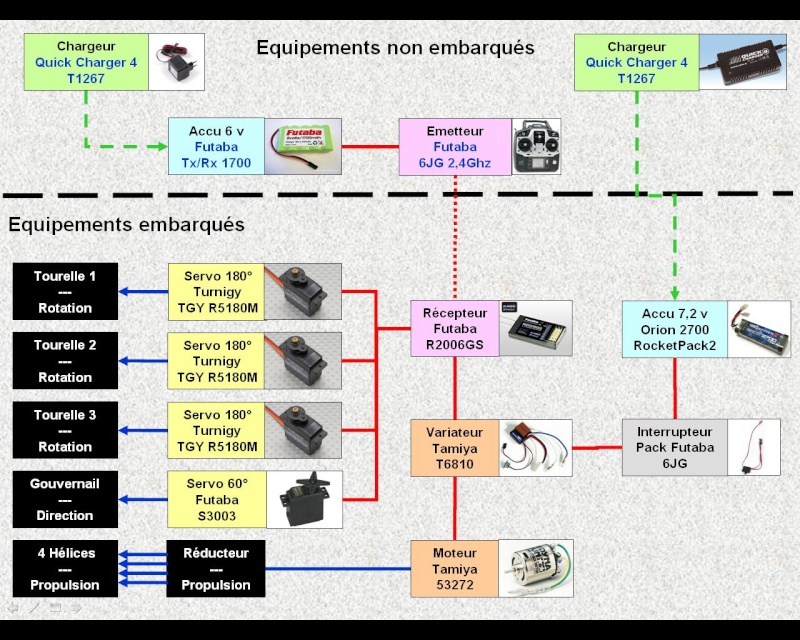

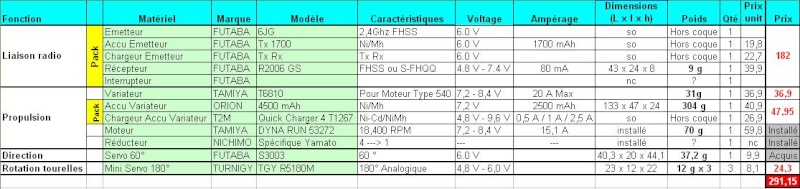

Après quelques recherches et d'instructives discussions avec Bromure, Alain Teleze et JeanBauduen, j'ai fait un petit schéma de principe de l'installation RC ainsi qu'un tableau des équipements avec leurs caractéristiques.

Je vous le soumets pour avis et j'ai toujours le doute sur la nécessité d'avoir un second Accu embarqué, sur quoi il se brancherait et à quoi il servirait ?

Nota pour BROMURE, ce schéma est modifié par rapport au premier que je t'ai envoyé.

Je viens de détecter une petite erreur de copier coller sur le schéma, le chargeur en haut à droite est le chargeur Futaba Tx Rx livré avec l'émetteur FUTABA 6JG.

Désolé

Bien le bonjour

j(ai regarde le schema que tu m'a envoye et j'ai cherche la notice de ta radio sur le net

ça me semble coherent comme montage et ta radio s"alimente en BEC sur l'accus de propulsion

j'ai pris note de ta modif sur le shema que tu fait paraitre

Voici les fiches techniques que j'ai trouvé pour chaque élément :

1 - le pack Émetteur/Récepteur FUTABA 6JG



2 - le détail du récepteur R2006GS



3 - le variateur Tamiya

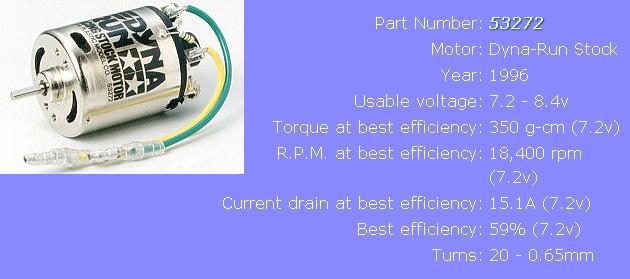

4 - le Moteur Tamiya déjà installé

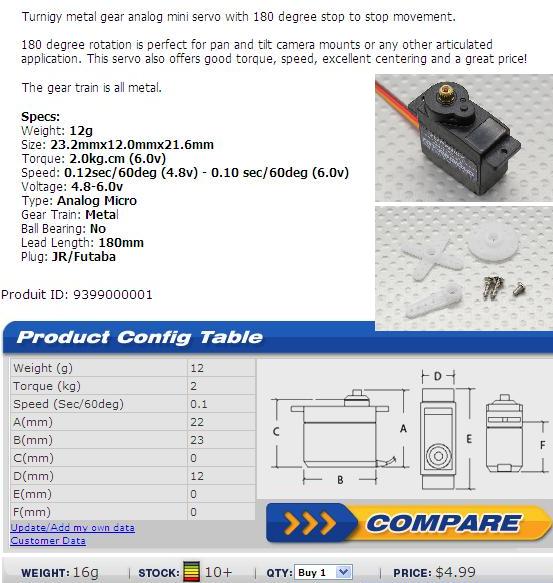

5 - les servos TURNIGY 180°



6 - et le servo FUTABA 60° pour la direction

Et voici le schéma modifié (en fait l'erreur sur le chargeur était en haut mais à gauche (oups !)

Merci pour tous ces renseignements

il manque l'alim du recepteur

ton equipement me semble bon pour ce montage

reste à monter et faire des essais

je connais bien Porto Vecchio j'ai fait quelques sejours sur la BA de Solenzara

je me rappel de soirée dans un troquet ou l' on alle ecouter des groupes corses polyphonique

Décidément, entre JeanBauduen qui a travaillé sur l'Ile et toi qui a fait des séjour à Solenzara, le monde est petit.

Je suis un ancien de l'Armée de l'Air que j'ai quitté en 2009. J'étais alors affecté à la BA 126 depuis 2007. Mais j'avais déjà eu une affectation sur cette base en 1987-1988. Mon père a également eu 2 affectations à Zara. Dans quel cadre y a tu séjourné et quand ?

Il me semble qu'il y a des liaisons Lyon/Figari par Air France/Air Corsica.

Donc un jour, s'il te prend l'envie de venir dans le coin, tu m'appelles avant, j'aurais plaisir à te rencontrer.

Pour notre installation, j'ajoute donc un accu (je suppose un 4,8 V) que je branche au récepteur.

Faut-il aussi un interrupteur supplémentaire ?

Y a-t-il une antenne à caser ?

Pour les accus : NiMh ou Lipo ? combien de aMh ? quelle marque est recommandée ?

Bonjour tu étais à Narbonne. Amitié

Bonjour le variateur as t' il une sortie bec pour alimenter le récepteur en direct. Amitié

Bonjour Jean,

Pourquoi Narbonne ???

Sinon je sais pas encore ce que c'est une sortie BEC ?

Voila le variateur : un Tamiya T 6810 que quelqu'un m'a dit être compatible avec mon moteur .

T'inquiète pas Olivier, moi non plus je n'ai jamais réussi à comprendre ce que c'était une alim BEC ?!

Bon, J'ai pris en compte les dernières remarques en particulier celles de Bromure et en regardant de plus près mes photos de composants, je crois avoir vu un interrupteur pré-installé sur le variateur Tamiya.

Donc j'ai mis à jour mon schéma (en le fignolant un peu) et maintenant dites-moi, si vous êtes d'accord avec ça (un avis sur les mAh des accus sera le bienvenu) :

Dabord Bonjour à tous, j'avais oublié !

Juste une chose qui me tracasse c'est l'utilisation de servo en prise directe pour la rotation d'une tourelle. En effet ca tourne rapidement et de manière saccadée ce qui ne fait pas très réaliste à mon gout. Si on imagine ca à l'echelle 1, les servants auraient l'impression d'être dans une centrifugeuse géante!.

Je te mets une photo paru dans le MRB de ce mois-ci :



C'est un italien qui a construit le USS Monitor d'après mon article ( il faut se la péter de temps en temps, ca fait pas de mal ! :mdr: ).
Il a utilisé un système avec une vis sans fin ce qui donne une rotation plus douce. IL vaut mieux, à mon humble avis, un système de ce genre si on utilise des servo comme moteur.

Voilà si ca peut t'aider donc.

Alain

Sacré installation

Bonsoir j'ai confondu la ba. Amitié

Bonjour,

A l'attention des anciens et des experts de ce forum, mais également, s'ils le souhaitent, de tous les autres amis maquettistes qui veulent donner leur avis,

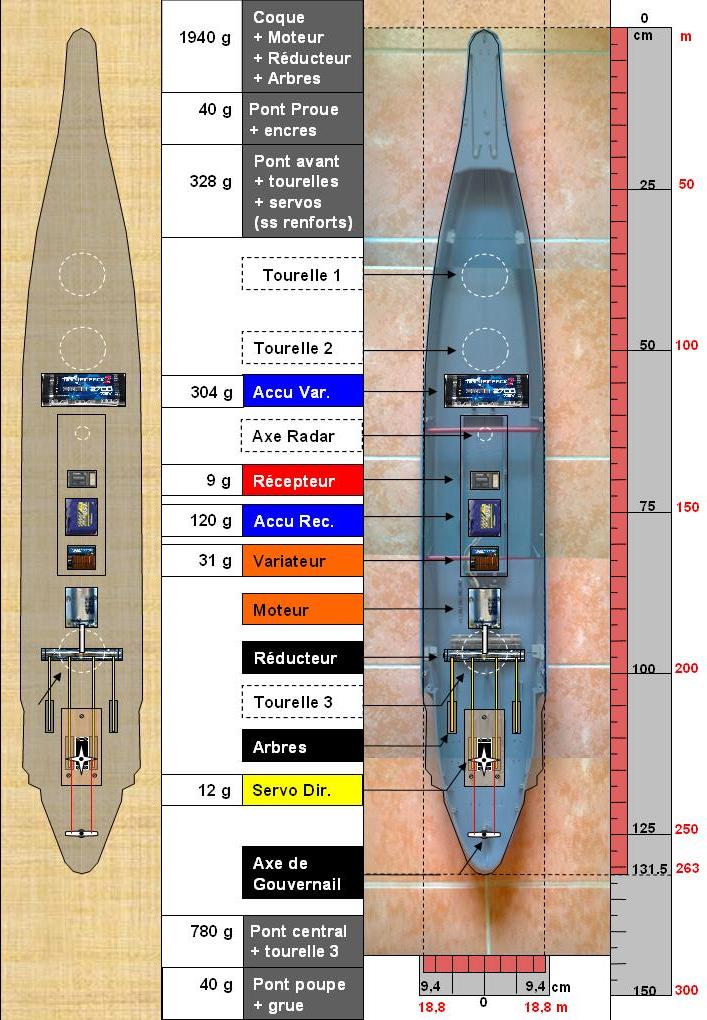

En complément du schéma de projet d'installation RC que j'ai soumis à votre approbation précédemment, je vous transmets cette fois, le projet d'implantation des équipements qui comprends également la masse des principaux éléments du navire.

Il restera à prendre en compte, la visserie, la connectique, quelques éléments mécaniques divers et les renforts du pont avant pour fixer les 2 minis servos.

Cette disposition longitudinal des équipements, offre la possiblité d'intégrer des compartiments de lests à la proue, et au centre de chaque coté de l'emplacement du variateur et de l'émetteur.
Vers la poupe c'est plus délicat, car encombré, mais c'est pas impossible.

N'oubliez pas que je c'est la première maquette navigante que j'essaye de réaliser et que je compte beaucoup sur vous pour m'indiquer toutes les bêtises de débutant que je risque de faire.

Voici le schéma et merci d'avance pour votre aide :

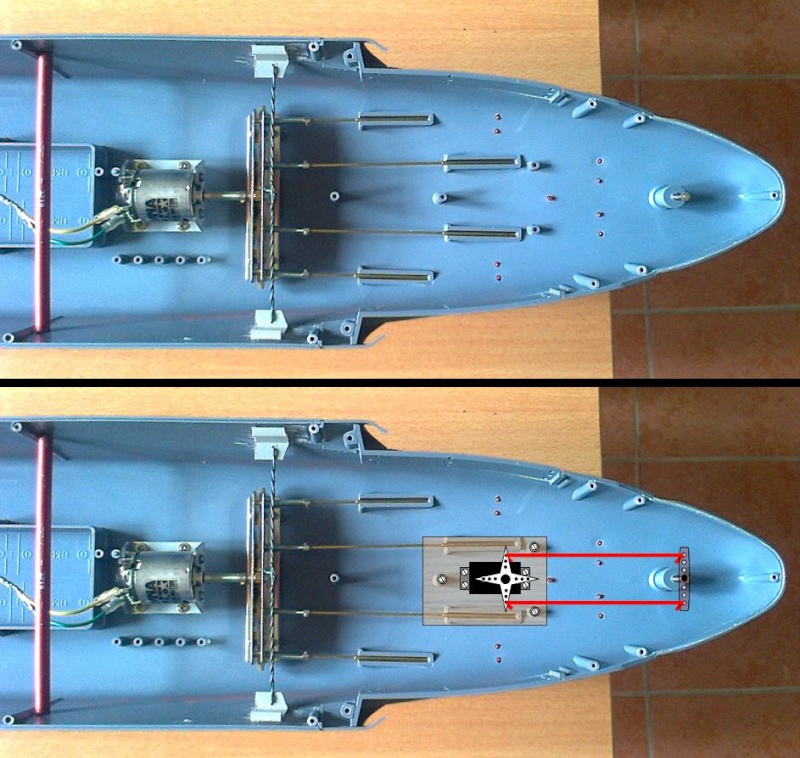

Et voici une petite simulation de l'installation envisagée pour manoeuvrer le gouvernail :

Vraiment très bien fait ton pas à pas

Merci beuacoup,

De la part du vice amiral, je suis touché et honoré.

L'ancien m'a tellement foutu la trouille avec son navire qui a coulé au fond du lac d'Enghien que maintenant, j"essaye de présenter le projet de la manière la plus claire possible, déjà pour moi, mais surtout pour faciliter l'analyse technique des vieux loups de mer qui ont la gentillesse de m'aider.

Je connais la destiné du Yamato mais j'ai pas trop envie que le mien ressemble trop au vrai sur cet aspect là. (C'est pourquoi il restera en version 1944 parce 1945 c'est une mauvaise année pour lui !). :pirat:

YEEEEEES,

Je viens de passer QM2.

Je vais boire un coup pour fêter ça.

Bonsoir bonne implantation tu devrais rapprocher, l' accus du centre de gravité. Amitié

hello,

Le système BEC est un système qui permet d'alimenter le recepteur via le variateur par l'accu de proplusion.

Si tu utilise le système BEC tu doit mettre les trois fils de ton cable de variateur dans le recepteur car dans le cas contraire il faut enlever le fils rouge de câble variateur car un variateur BEC s'alimente par l'accu de proplusion et pas par le recepteur.

Raphael

Merci à vous, pour les remarques,

Je vais certainement partir sur une configuration avec un accu 7.2 V dédié à la propulsion et un accu 4.8 V pour le récepteur.

Donc si j'ai bien compris, dans le cas o* j'ai mes 2 accus, sur la connectique 3 fils fins (Noir, Rouge, Blanc) qui doit relier le variateur à l'émetteur, il faut que je supprime le fil Rouge, c'est ça ?

Pour l'implantation, j'ai écouté Jean et j'ai repositionné l'accu 7.2 V juste à coté du variateur qu'il alimente et j'ai déplacé le récepteur juste avant le puits de la tourelle 2.

Je me suis amusé à faire un schéma de câblage. Je vous le présenterai demain avec la mise à jour du schéma d'implantation des équipements.

Bonne nuit

Bonjour Olivier,

ca me parait bien!

Alain

Bonjour,

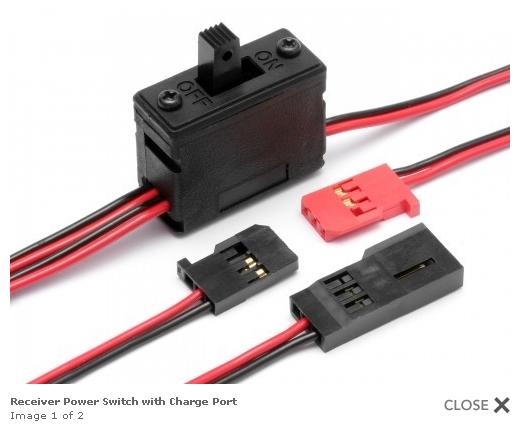

Petite question avant que je présente mon schéma de branchements, sur le connecteur de la photo ci-dessous livré avec l'émetteur récepteur FUTABA 6 JG, il y a 3 connecteurs.

Quelqu'un peut-il me préciser lequel se branche sur quoi.

Je suppose que le large se branche sur l'accu 4,8 V de l'emetteur ?

Il y a 2 connecteur pareil, entre le rouge et le noir, lequel se branche à l'émetteur et à quoi sert l'autre ?

Bonsoir le rouge vas à la batterie, le noir mâle avec détrompeur vas au récepteur, le dernier est pour le chargeur . Amitié
