YAMATO 1/200 NICHIMO RC 1ere partie

bonsoir olivier splendide maquette dit donc bon courage pour la suite

Merci pour tes encouragements Benjamin,

Je te les retourne bien volontiers car ton chantier sur le Jean Bart est un sacré défi.
Je suis très intéressé par la solution que tu vas choisir pour la rotation et l'élévation des tourelles quadruples.

En ce qui me concerne, pour l'instant, je ne prévois que la rotation à 180° mais si je vois une solution à ma portée, donc techniquement simple, il n'est pas exclu que je change d'avis.

Je vais me retourner vers Bromure qui est un véritable Géo Trouvetou pour qu'il m'indique une piste.

A +

Olivier

Bien le bonjour

une solution simple consiste à utiliser une came et un palpeur

il y a plusieurs solutions quand à sa position et son utilisation

dessus, dessous, devant, derriere

la came peut etre sur la tourelle et le palpeur sur une partie fixe ou l'inverse

Bonsoir,

Petit point de situation :

J'ai commandé une partie du matériel de l'installation RC en choisissant les éléments qui vont me permettre de faire progresser le chantier tranquillement :

- le variateur pour terminer la partie propulsion
- un palonnier de gouvernail pour terminer la partie direction
- les 3 mini-servos 180° pour mettre en place le dispositif de rotation des tourelles (mais ça je mets en attente, car BROMURE que je remercie une nouvelle fois au passage, va me montrer son système pour l'élévation des canons)
- et des rallonges de connectique Futaba.

En attendant, j'ai bricolé un support démontable pour fixer le servo de direction.

Je récupère quelques photos et je vous montre ça dès que possible.

Voilà,

donc l'objectif : Installer le servo Futaba S3003 60° qui commandera le gouvernail.

L'idée de manoeuvre a déjà été présentée en bas de page 5.

Voici le premier jet du bricolage réalisé :



Léger, solide et démontable, il me plaisait bien donc je le monte :



Mais là petit problème :



Damned, le pont à la poupe est légèrement plus bas, donc le servo est trop haut : Bien joué Olivier !!!
Moins fort les rires, je vous entends de mon île !!!

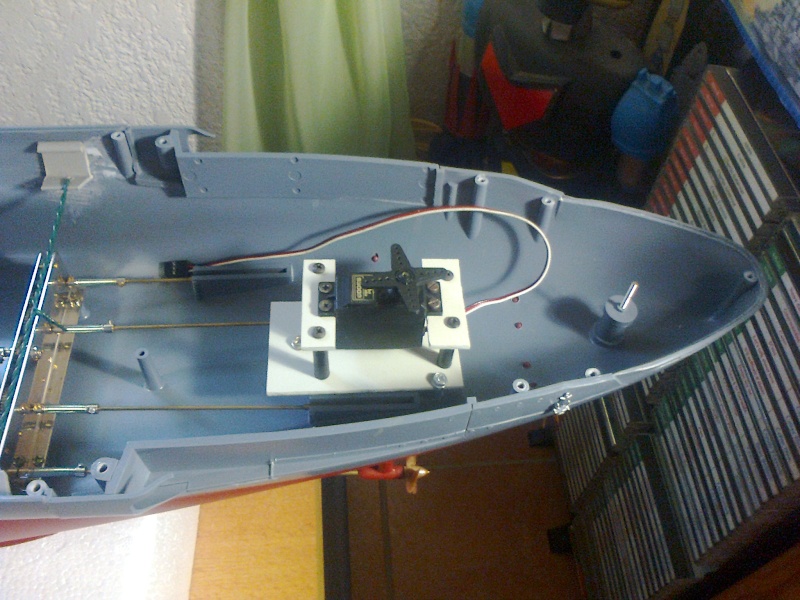

Bon, démontage et on modifie et ça donne ça :



Je remonte :



Là , ça passe et c'est même potentiellement réglable en hauteur.
Houra ! Je suis content de moi. Et oui c'est une première pour moi, ça se fête : je vais boire un coup !

A bientôt pour de nouvelles aventures : au programme l'étanchéité et le graissage des éléments de propulsion et de direction. Là je vais avoir besoin de conseils (encore !)

à +

Olivier

Bien le bonjour

il est bien conçu ce support de servo mais pourquoi mettre ton servo dans ce sens

monte le plus tot avec le fil qui sort vers l'avant

Bonsoir BROMURE,

Ah Zut, j'avais pas pensé à ça !!! Je ressors le tournevis.
J'ai bien dis que c'étais une première, en voici une nouvelle preuve !!!
Suivez-moi, vous avez pas fini de rigoler !

Toi, en revanche, tu as l'oeil (bienveillant!)

Merci,

Olivier

tu te debrouille pas mal pour un premier

Bonjour belle première. Amitié

vi c'est impeccable ca

je mettrais sur le servo de direction les deux bras pour le gouvernail
dans une certaine position il risque d y avoir un accroc et si tu mets les deux cotes raccordes au servo ce dernier va toujours tirer le gouvernail et pas le pousser
j en ai bloquer un comme ca avec plus moins de diriger quoique ce soit
le bras du gouvernail etait // au bras mais tu n as peut etre pas beaucoup de debattement
j en ai fait l experience avec un riva qui a filer dans sur la berge parceque le servo etait bloque gouvernail braque a fond

mais c est mon avis

Serge

Bonjour Sergio,

Le palonnier que j'ai commandé étant double, il sera possible de tester les 2 configurations et voir celle qui est la plus efficace.

En tout cas, Merci pour ce partage d'expérience.

Olivier

Bonjour Olivier,

Super montage, c'est nickel et très propre, c'est super !

Finalement tu te débrouilles bien pour un petit jeune qui débute !

Alain

Bonjour à tous,

Bon, le servo a été remis à l'endroit (Merci BROMURE !) maintenant, en attendant que les pièces commandées arrivent, passons à l'étanchéité, encore une nouveauté pour moi.

Première étape, les trous de fixation des chaises d'arbres d'hélice.



Que me conseillez-vous ?
Une grosse goutte de super-glue sur chaque trou ?
Du Mastic ?
Autres choses ?

RE,

Pour moi un gros patacaisse d'araldite sur chaque trou et que tu laisses bien reposer, ca colle et ca fait l'étanchéité en même temps

Alain

Merci et Bonjour Alain,

Quoi de neuf du coté du Missouri ?

Sinon, pendant que tu es dans les parages, la seconde phase de l'étanchéité concerne les entrées d'arbres d'hélices et le gouvernail.

La notice de montage indique ceci :



Donc, si comprends bien, je mets de l'Araldite dans chaque emplacement de sortie d'arbre qui est couverte par la pièce C55 ainsi que partout où la notice indique de mettre de la "NICHBOND".

Ensuite je mets de la graisse dans tous les petits récipients cylindriques C24.

Je suppose qu'il faut en glisser dans chaque arbre d'hélice et tartiner tout le réducteur.

Pour le gouvernail, Est-ce que c'est la graisse dans le cylindre C23a qui va assurer l'étanchéité ?

Faut-il que je colle les bouchons des cylindres où je les emboîte simplement pour pouvoir procéder à des compléments ultérieurement ?

sinon voilà à quoi ça ressemble en vrai :

Pour l'araldite, je parlais des fixations des chaises d'hélice, faut pas mégoter, il ne faut pas que ca bouge.
Tu dois bien sur coller ta pièce C55 mais fais attention que tes arbres soient bien libres et tournent bien. Tu peux simplement la coller avec une colle maquette classique pour être sur que tu n'es pas de colle qui coule à l'intérieur et bloque tes arbres. Quitte à assurer par dessus avec une bonne dose d'araldite. Il faut mettre de la graisse dans l'espace avant de coller cette pièce C55.
de même pour C23a, c'est la graisse qui va empêcher l'eau de remonter. L'idéal effectivement c'est de pouvoir eventuellement recharger en graisse au fil du temps. Je suppose que la partie arrière du pont à ce niveau sera définitivement collée?.

Non, pour l'instant (et je pense pas que je modifierais ça), les ponts centraux et arrières sont vissés pour justement permettre un accès facile aux éléments mécaniques et électroniques.

Sinon chaque arbre d'hélice est en fait constitués de 2 tubes fins qui s'emboîtent l'un dans l'autre :
- un court qui est fixe et qui est collé au niveau de chaise d'arbre (c'est celui que l'on voit dans l'emplacement long rectangulaire couvert par C55 dans la coque (c'est celui que je pense qu'il faut graisser à l'intérieur)
- un long et plus fin (sur lequel est vissé l'hélice) qui rentre dans l'autre , sort de l'autre tube au niveau du cylindre à graisse et vient se vissé sur le réducteur. (c'est celui qui est montré démonté avec les autres pièces non assemblées)

Le fin et long tourne donc (sous l'effet du moteur via le réducteur) dans le court et large pour entraîner la rotation des hélices.

C'est pour ça que, comme il y a rien qui est censé bouger dans le fameux emplacement fermé par C25, je pensais qu'il fallait mettre de l'araldite. D'autant qu'il y a un commentaire en anglais sur la notice qui semble indiquer qu'il faut étanchéiser à cet endroit avec de la "BOND".

Après ces quelques précisions utiles (c'est vrai que c'est pas net du tout sur la notice cette histoire de tube emboîté dans l'autre), qu'est que tu en dis ?

Donc en fait ce que l'on voit, ce sont les tubes à l'intérieur desquels vont tourner tes arbres d'hélices?. Donc effectivement il faut tout coller dans C55. Ils vont être fins tes arbres non?.

Tiens je te mets des liens sur une "petite maquette" du Yamato :

http://mokehana.web.fc2.com/e-photo-yamatomuseum.htm

http://www.naritafamily.com/Scalemodel/reference/yamato/page_01.htm

Effectivement, ils sont fins, mais emboîtés dans les autres tubes, ça a l'air assez solide.

Merci, pour les liens, je connaissais effectivement l'existence de cette merveille au 1/10 et je caresse l'espoir de visiter ce musée, ....si un jour je peux m'offrir un voyage au Japon. (Après le Missouri à Hawaï bien sur au cours du voyage organisé que tu vas nous organiser !!!)
Et un musée à Toulon ou à Brest avec un Richelieu au 1/10, ça serait pas beau hein !

Je connaissais également ce décors au 1/1 pour le film japonais "Les hommes du Yamato" - J'ai d'ailleurs ce film (en version japonaise !!!) en DivX avec des images de synthèse d'une exceptionnelle qualité et d'une magnifique précision.

Pour le 1/50, je sens que ça va donner des idées à un petit gars du Nord dont j'ai fait connaissance, il y a pas longtemps et qui fabrique des "petites" maquettes de cuirassés.

Sinon, merci pour les conseils, je vais acheter l'araldite et je vais faire ce qu'on a dit, je vais juste attendre pour le gouvernail de recevoir le palonnier pour voir avant que ce soit fixé.

à +

Bonjour
Trés belle réalisation
Amitié

tu risque aussi d avoir un autre probleme avec ce servo plutot si tu braque d un quart de tour avec ton palonnier de servo en croix passé le quart de tout un bras va buter sur la liaison avec le gouvernail un conseil prends juste 1 droit ca aussi je l ai vecu le palonnier de servo qui va se coincer sous l axe de liaison servo gouvernail

Serge

Bien le bonjour

j'ai du mal a comprendre vos problèmes de servo de direction

Salut BROMURE,

Ecoute, moi j'en étais resté à ce qui était présenté sur le schéma suivant et qui tenait compte de tes observations:



Maintenant, si il y a un souci aux essais, vu le matériel qui est choisi, il y aura toujours la possibilité de faire autre chose.

Amitiés Olivier

Euh je viens de voir qu'il faut que je modifie le schéma avec le fil du servo qui part vers l'avant !

et Rogntudju, pas moyen de trouver de l'araldite à Porto-Vecchio.

bonsoir olivier très belle maquette que tu nous fait là mais tu ces on ne pas touts avoir le soleil ou l'araldite il faut choisir

Quoique le soleil en ce moment, il s'est pris des vacances !!!

à 15 degré près, on se croirait presque à Orléans où j'ai été en exil 4 ans.

<--- (sauf pour la température !) re

bah tien j'habit pas loin d'Orléans moi et plaint toi pas ta un joli paysage avec la mer pas loin moi j'ai la Loire

La Loire est très jolie aussi

Oui c'est sur ces un fleuve encore sauvage quoique sa dépend où
sinon Olivier tu avance sur ton yamato?

A part le servo et quelques prises de tête (ha ha ha le jeu de mots !)

Sinon tout est détaillé dans les lignes précédentes
En résumé attente de pièces ....et d'araldite !!!

en tt cas, ca aide a comprendre de jolis schémas comme ca

Bonsoir,

Le moral des troupes est atteint !

Hier Soir, en essayant de revisser une hélice sur son arbre d'Etambot car elle me paraissait pas bien centrée, une pale s'est cassée.

J'ai bien fais une opération recollage mais ça ne m'inspire pas pour la suite.
En plus le problème de centrage n'est pas vraiment réglé. L'association de cette hélice en plastique avec cet arbre en laiton n'est pas top. L'hélice tourne dans le vide lorsque l'on essaye de la visser et si on force pour que ça prenne un peu, il arrive ce qu'il est arrivé.

Heureusement, jeanbauduen qui m'épaule gentillement avec quelques autres dans mon apprentissage du modélisme naval RC, m'a immédiatement apporté son soutien technique en me proposant des pièces de rechanges prises sur le stock de son propre Nichimo Yamato.

Inutile de vous décrire à quel point j'ai été touché par son geste d'une grande élégance. je le remercie chaleureusement publiquement !!!

Je vais malgré tout essayer de voir si je peux trouver des hélices en laitons adaptables car je crains de rencontrer des problèmes récurrents de fixation et/ou de centrage avec ces hélices plastiques. En outre, ça me chagrine un peu que jean cannibalise son propre Nichimo (déjà amputé d'une partie de sa coque) pour moi.

J'ai contacté le premier magasin spécialisé que j'ai trouvé sur le Net, PB-Modélisme (un nom très approprié à la situation) et comme je connais pas les éléments techniques de cette hélice (à part son diamètre de 25 mm et ses 3 pales) ni celle de l'arbre d'étambot, ils m'ont proposé de leur envoyer un ensemble pour déterminer la bonne hélice adapté et me faire une proposition d'hélice en laiton.

Je pense que je vais faire comme ça, mais j'aimerais bien avoir vos avis.

Merci

Une photo de cette hélice à la noix une fois recollée (on distingue un peu la pale recollée - celle du haut):

ha ok bah sa se voit pas trop après si je peut me permettre faudra que tu face des essais avec cette hélice dans un bac ou tu peut la récupéré si elle se casse après sa te fixera sur ton collage made in Olivier et du coup tu la recoller avec quoi?
