descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Bonjour,
Superbe travail !!!
Pour le parquet des quartiers des officiers, il ne faut pas oublier qu'il était simplement posé sur le pont et amovible (ainsi que toutes les cloisons) lorsqu'on passait en mode combat. Si tu mets des canons dans les 6 sabords de cette zone, il n'est pas nécessaire de faire figurer le parquet.
Amitiés.
Fred

_________________
"Les emmerdes, ça vole toujours en escadrille" J. Chirac
Ne dites pas "mille millions de mille sabords" mais un tera-sabord !

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Fred P. a écrit:
Pour le parquet des quartiers des officiers, il ne faut pas oublier qu'il était simplement posé sur le pont et amovible (ainsi que toutes les cloisons) lorsqu'on passait en mode combat. Si tu mets des canons dans les 6 sabords de cette zone, il n'est pas nécessaire de faire figurer le parquet.

Le parquet des officiers ? Dans les cabines du capitaine il devait y avoir une toile représentant un damier noir et blanc et recouvrant le bordé. Est-ce cela que tu appelles parquet amovible ? J'ai choisi de réaliser toutes les cloisons et de mettre des fenêtres aux sabords. Les canons seront donc positionnés au repos et rangés dans les cabines. Et je me pose la question de l'ajout de ce damier en toile. A voir.
Merci Mike et Jean-Christophe.

Amicalement.
Jean-Claude

_________________
http://site-jcs.blogspot.fr/

L'expérience est cette merveilleuse chose qui vous fait reconnaître une erreur . . . la deuxième fois (F.P. Jones)

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz

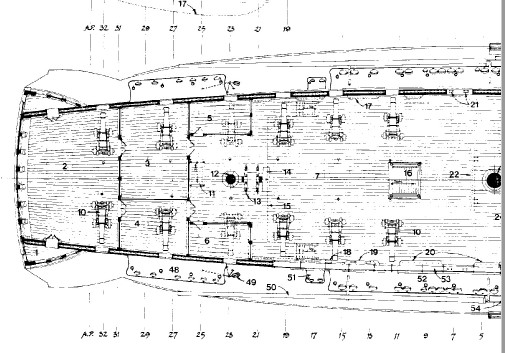

Voici l'état des cloisons du gaillard d'arrière. En arrière-plan, les courbes verticales contre lesquelles seront positionnés les baux du pont de dunette.

HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Cimg2033

Les mêmes cloisons vues de bâbord :

HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Cimg2034

Ces cloisons seront peintes. Nombreux tests en perspective afin d'obtenir la couleur qui va bien ! Le vaigrage sera également peint ainsi que les courbes verticales.

Vue sur les baux du pont de dunette :

HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Cimg2035

Ces baux seront consolidés à l'aide de courbes horizontales.

Amicalement.
Jean-Claude

_________________
http://site-jcs.blogspot.fr/

L'expérience est cette merveilleuse chose qui vous fait reconnaître une erreur . . . la deuxième fois (F.P. Jones)

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Bonjour,
Un travail toujours magnifique Bravo...
Amitiés
Fred

_________________
"Les emmerdes, ça vole toujours en escadrille" J. Chirac
Ne dites pas "mille millions de mille sabords" mais un tera-sabord !

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Fred P. a écrit:
Un travail toujours magnifique : bravo...

Absolument, quoi dire de plus... Bravo...

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Bonjour Jean-Claude,

+1 avec les copains. C'est très beau, très finement réalisé.

Bravo

Amitiés,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Altrui11

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Démat
toujours aussi agréable de suivre ce montage Bonne suite sunny

_________________
HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Captur15

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
C'est toujours aussi impressionnant.
Je retiens la technique du carrelage, merci!

_________________
Amitiés à tous
Gilles(Lostiznaos)

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Salut jean Claude,
Superbe travail de marqueterie sur ces panneaux. J’admire!
Par contre, va pas falloir se planter sur la mise en peinture. Je ne doute pas de toi!
Travail toujours aussi agréable à suivre.
Amitiés.

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Félicitations, Jean-Claude !

Après cela, l'Arsenal s'impose !!!  Tu pourras y exprimer toute ton habileté et ta minutie  ...

Chapeau l'artiste !

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
C'est absolument splendide! Quelle qualité de réalisation!!  BRAVO!!!

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Merci à vous Fred, Gilles (Ekis), Thierry, Miel et Clément. Je suis très flatté. Laughing
Carrelage ??? Je suppose que tu veux parler de parquet en damier, Gilles (Lostiznaos) ?
Pour Gilles (Doc) voici un essai de peinture du vaigrage et des cloisons :

HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Cimg2036

La couleur est assez proche de celle des cloisons actuelles et c'est ce que je recherchais. A voir avec un peu plus de recul. Faut-il les vernir ? Je suis plutôt sceptique. Le manque de finition apparent est un effet recherché : deux couches de peinture acrylique très diluée.
Merci à toi Pégase ! L'arsenal ? Peut-être, mais à ma façon, sans matériel ! affraid
Amicalement.
Jean-Claude

_________________
http://site-jcs.blogspot.fr/

L'expérience est cette merveilleuse chose qui vous fait reconnaître une erreur . . . la deuxième fois (F.P. Jones)

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Bonjour Steckmeyer
Très proche de la réalité cette couleur.
Vernir est la question, Oui pour avoir cette finition satinée que l'on devine sur les photos.
Non pour ne pas perdre l'effet de manque d'uniformité qui est superbe.
La solution faire un essai sur un morceau de bois à côté et voir.

Bonne continuation
Amicalement

Jc LALANNE

_________________
Amicalement
JChristophe LALANNE

En cours : Peugeot 9x8 LEGO
Terminées : Le Foch et la JeannePA EnterpriseDestroyer FletcherCuirassier StrasbourgAvions 1/72, Soleil Royal

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Tres belle finition , comme dit Pégase , l'arsenal est là !  cheers

_________________
amicalement
a.piot

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
L'ancien a écrit:
Le bonjour te va Jean-Claude,
Je dois reconnaître que le rendu est là !
Pour les couleurs des cloisons elles sembles moins rouges, moi je dis cela mais j'ai un peu honte vue mon incapacité à réaliser ta construction.
Il faut me pardonner mais elle me semble un peu plus marron. Enfin peut-être.

Pas de problème Mike. Effectivement sur la photo postée, le rouge est bien présent. Il ressort plus qu'en réalité, me semble-t-il ! A voir.
Quelques équipements supplémentaires du gaillard d'arrière.
La roue du gouvernail : j'ai utilisé les pièces métalliques fournies dans le kit. Impossible pour moi de réaliser ces pièces. Je les ai soigneusement ébarbées et peintes avec de l'acrylique très diluée. Les deux pièces de bois blanc, qui seront collées sur le pont, sont censées représenter les mécanisme mobiles par lesquels la drosse traverse le pont supérieur et commande l'appareil à gouverner.
La roue vue de la poupe :


HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Cimg2113

Cette même roue vue de la proue :

HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Cimg2112

Après la roue du gouvernail, l'armoire à compas. Cette armoire est située en avant de la roue, sur le pont supérieur et sous l'extrémité du pont de dunette. Deux compas avec une bougie au centre et une cheminée pour évacuer la fumée. Armoire vue de la roue du gouvernail :

HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Cimg2111

La même armoire vue de la proue. Deux tiroirs avec leurs boutons. Les anneaux métalliques latéraux sont destinés à fixer l'armoire au pont.

HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Cimg2110

Prochaine étape : l'installation et le gréement des canons de 12 livres situés à l'intérieur des cloisons.

Amicalement.
Jean-Claude

_________________
http://site-jcs.blogspot.fr/

L'expérience est cette merveilleuse chose qui vous fait reconnaître une erreur . . . la deuxième fois (F.P. Jones)

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
bonsoir jean-claude
a cette échelle j’apprécie la performance et surtout la difficulté!!
je parle mène pas des manipulations !!
c'est propre net et le souci du détail!
bravo et quelle patience!
thierry

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Bonsoir Jean Claude,

c'est toujours aussi bien réalisé et aussi beau. Bravo...

Bon courage pour les canons de 12 livres.

Amitiés,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Altrui11

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Beau travail  cheers

_________________
amicalement
a.piot

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Bonjour
Avec la pièces de 1cts à coté on prend conscience plus facilement de la petitesse des pièces

BRAVO !

Amicalement
Jchristophe LALANNE

_________________
Amicalement
JChristophe LALANNE

En cours : Peugeot 9x8 LEGO
Terminées : Le Foch et la JeannePA EnterpriseDestroyer FletcherCuirassier StrasbourgAvions 1/72, Soleil Royal

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
très beau boulot sur cette maquette ,chapeau bas sourire

_________________
Patrick

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
troyti a écrit:

je parle mène pas des manipulations !!

C'est pas faux Thierry ! Il faut conserver son calme ! clown

Merci les amis, heureux que cela vous plaise ! C'est aussi un peu le but ! Laughing
Avec la super météo de ces jours, le chantier naval tourne à plein !
La roue du gouvernail a été totalement refaite : cure d'amaigrissement des roues elles-mêmes, nouveau tambour et nouvelle drosse. Montage à blanc avec l'armoire à compas et l'échelle d'accès à la salle à manger de l'amiral. Rien n'est collé pour l'instant :

HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Cimg2114

Plus précisément :

HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Cimg2115

A la réflexion, la main courante de l'échelle me paraît encore trop épaisse et trop blanche ! Je l'ai pourtant déjà changée ! J'ai l'impression que le cliché augmente le contraste, il n'est pas aussi important en réalité.
Le pont de dunette couvrira l'ensemble jusqu'à l'armoire aux compas, les hommes de barre étaient bien à l'abri.
J'ai positionné le premier bau du pont de dunette, il vient juste au-dessus de la partie avant de la roue du gouvernail.


HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Cimg2116

J'ai travaillé au gréement des 6 canons logés dans les cabines. Voici ce que je propose. Ce n'est qu'un premier essai. Ce gréement s'applique-t-il à la Navy ? Je n'en ai aucune idée.

HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Cimg2117

Quelques jurons !  mais ... assez encourageant de mon point de vue ! J'ai un peu triché ! C'était une première tentative, pour me rendre compte de la difficulté de la chose. Je n'ai pas introduit les doubles poulies au niveau du sabord. Ce sera fait pour les prochains.

Amicalement.
Jean-Claude

_________________
http://site-jcs.blogspot.fr/

L'expérience est cette merveilleuse chose qui vous fait reconnaître une erreur . . . la deuxième fois (F.P. Jones)

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Démat
 Montage toujours aussi agréable à suivre Bonne suite  sunny

_________________
HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Captur15

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Bonjour Jean-Claude,
J'admire la finesse de ta construction ! C'est la perfection.
Pour le gréement des canons, ils étaient bien fixés comme ça en navigation mais pas ceux de la zone des officiers. Car dans cette partie, il y avait les cabines des officiers les cloisons amovibles, le parquet (amovible lui aussi). Les canons étaient stockés ailleurs. Tu peux choisir de représenter le Victory en configuration de combat mais dans ce cas les canons sont à poste.
Enfin, ce n'est bien sûr que mon avis de simple amateur.
Amitiés.
Fred

_________________
"Les emmerdes, ça vole toujours en escadrille" J. Chirac
Ne dites pas "mille millions de mille sabords" mais un tera-sabord !

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
bonjour jean claude !! super travail, ont ne se lasse pas de visiter ce post !!! bonne continuation !!

_________________
(Le temps passe vite il y a encore tellement  de choses a faire !!!!!!! )

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
Fred P. a écrit:
Pour le gréement des canons, ils étaient bien fixés comme ça en navigation mais pas ceux de la zone des officiers. Car dans cette partie, il y avait les cabines des officiers les cloisons amovibles, le parquet (amovible lui aussi). Les canons étaient stockés ailleurs. Tu peux choisir de représenter le Victory en configuration de combat mais dans ce cas les canons sont à poste.


Bien vu Fred ! C'est une question qui me turlupine depuis un petit moment. Quand je place contre la muraille les canons dans les cabines du secrétaire et du maître d'équipage, il n'y a plus de place, ne serait-ce, que pour leurs bannettes ! Ceci dit, il est bien connu qu'un petit chez soi vaut mieux qu'un grand chez les autres ! clown

Représenter la Victory en situation de combat impose de faire disparaître les cloisons ! Après tout ce travail ...


L'ancien a écrit:
Le bonjour te va Jean-Claude,
ton travail est toujours très beau à regarder !
Tu as le 100 guns Victory de Mc Kay ?
Je pense que cette vue est guerre ? Mais où mettent-t-ils les meubles ?

HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 Victor16


Eh oui Mike ! Qu'en font-ils ? Les cloisons peuvent être démontées, voire repliées en hauteur. Il est peut-être plus facile de déménager des meubles que des canons.

Des recherches sur internet n'ont rien donné.

La consultation du livre de C. Nepean Longridge "The anatomy of Nelson's ships" conduit à ceci (après traduction) :
"Vingt-deux canons ont été fabriqués pour le pont supérieur et six pour le gaillard d'arrière. Ce sont des canons de douze livres. Ceux du pont supérieur sont des canons longs, dont le nombre total était de trente, les huit supplémentaires œuvrant dans les cabines. Les canons du gaillard d'arrière sont des canons courts, au nombre total de douze, les six supplémentaires étant également dans les cabines à l'arrière". C. Nepean Longridge ne fabrique pas les six canons courts que l'on pourrait supposer être stockés sur les gaillards d'arrière et/ou d'avant. Comme si pour lui ils étaient placés dans ces cabines et donc non visibles. Qu'en penser ? Toute info complémentaire est la bienvenue.

Amicalement.
Jean-claude

_________________
http://site-jcs.blogspot.fr/

L'expérience est cette merveilleuse chose qui vous fait reconnaître une erreur . . . la deuxième fois (F.P. Jones)

descriptionHMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer - Page 37 EmptyRe: HMS Victory 1765 : Partie-1 (base Artesania Latina 1/84°) de Steckmeyer

more_horiz
privacy_tip Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
power_settings_newSe connecter pour répondre
