Devil Jones
Maistrancier
Maistrancier
Devil Jones


Localisation : jura suisse
Navire préféré : Hollandais volant

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyVen 13 Juil 2012, 14:09

Magnifique restauration,
Je suis epoustoufle affraid

_________________
cheers cheers cheers Maquetistement votre, Mael cheers cheers cheers
Fougueux par fab-reims - Page 11 Davy_j12 La taille d'un homme se mesure en cm, sa grandeur en actes.
Revenir en haut Aller en bas
fab-reims
Maître
Maître
fab-reims


Localisation : reims
Navire préféré : BB63 USS Missouri

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyVen 13 Juil 2012, 18:00

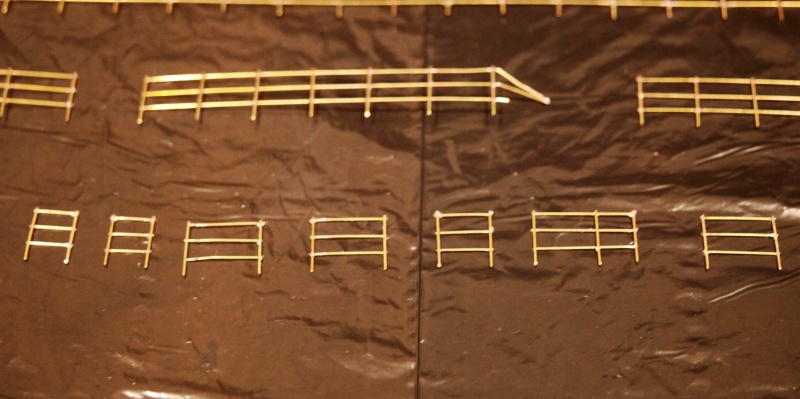

je voulais les faire moi même, alors que certaines boutiques en vendent des tout fait (certainement mieux que les miens, mais là, ce sont les miens...)
. J'ai pris comme exemple les lambeaux qui restent du bastingage original, et je me suis dit "ça doit pas être si compliqué que ça à faire". j'ai pris les mesures originales et hop !! reproduction à l'identique en posant les tiges de laiton sur du papier millimétré.

bon, après l'assemblage.
Au risque d'en surprendre quelques uns, j'ai brasé le laiton au fil d'étain/argent (brasage à assez faible température, de l'ordre de 200°, mais plutôt résistante, sachant que ce ne seront pas des éléments qui seront très sollicités) avec mon fer à souder (45W).

la technique, c'est plutôt simple, et je pense que vous la connaissez tous.

Je pose le fer à souder quelques secondes à proximité de la jonction à souder, histoire de chauffer le laiton, qui a tendance à rosir, puis j'approche le fil d'étain. En rosissant le laiton perd son aspect lisse au profit de micro aspérités, très pratiques pour l'accrochage de la brasure.

C'est pour cela que j'ai utilisé un 45W. il est très chaud donc pas besoin de poser la pane très longtemps pour obtenir la température idéale au niveau du laiton.

La courte durée de pose de la pane sur le laiton limite la propagation de la chaleur à travers le matériau et évite ainsi de toucher aux soudures déjà effectuées. ce qui est le grand risque de souder à faible distance des soudures déjà effectuées et sachant que le laiton est très bon conducteur de chaleur...

Le fil de laiton/argent fond immédiatement, devient très, très liquide et à même parfois tendance à bouillir.

Comme il est très liquide, il se repend très vite entre les fil de laiton et à tendance à légèrement remonter de chaque côté, profitant des micro aspérités créées par le chauffage pour s'accrocher.
On a donc une brasure qui épouse complètement le contact laiton/laiton.

Quand à la solidité, il arrive parfois, et même plus que parfois, que l'étain ainsi fondu forme des sortes de sphères ou que la soudure déborde quelque peu. pas de problème !! Je sors la Drémel avec une fraise fine pour "limer" les surplus d'étain.

Malgré les vibrations engendrées par ledit outil, dans 90% des cas, la soudure tient le coup...

après, il va passer à l'atelier peinture (haaa.. vive l'aérographe !!).

Voilà ce que cela donne au niveau de la brasure en (très) gros plan...

Fougueux par fab-reims - Page 11 Img_0714

_________________
Quand les mouettes ont pied, il est trop tard pour virer...

Dans la Marine c'est simple : tu salues tout ce qui bouge... et tout ce qui ne bouge pas, tu le nettoies...


Dernière édition par fab-reims le Mar 09 Oct 2012, 13:05, édité 1 fois
Revenir en haut Aller en bas
a.piot
Maître principal
Maître principal
a.piot


Localisation : chatillon sur indre 36
Navire préféré : maquettes déja réalisées:l'Aurore de Boudriot ,La Belle de Boudriot,un kit le Bounty,un bateau de péche

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyVen 13 Juil 2012, 18:12

sourire oui,je pense que c'est mieux qu'au chalumeau
cheers

_________________
amicalement
a.piot
Revenir en haut Aller en bas
https://sites.Google.com/site/voiliersanciens/home
miel
Amiral
Amiral
miel


Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyVen 13 Juil 2012, 19:26

a.piot a écrit:
sourire oui,je pense que c'est mieux qu'au chalumeau
cheers
Démat
Le stylo chalumeau donne excellents résultats sur ce genre de travail et bien plus rapide, quoi qu'il en soit notre ami Fab a fait un très bon travail sunny

_________________
Fougueux par fab-reims - Page 11 Captur15
Revenir en haut Aller en bas
polchen57
Aspirant
Aspirant
polchen57


Localisation : 57 Moselle
Navire préféré : Tous les navires

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyVen 13 Juil 2012, 20:15

Bonsoir fab Very Happy
Tu va pouvoir rentrer dans le guid avec d'autre, Alain,Pascal..............
Fougueux par fab-reims - Page 11 RadF35EC
Merci a vous
A+polchen

_________________
L'homme à besoin de passion pour exister (M.Eric Tabarly)
Un sourire coûte moins cher que l'électricité mais donne autant de lumière (L'ABBE PIERRE)
Fougueux par fab-reims - Page 11 Mini_150204011243930634 Fougueux par fab-reims - Page 11 Mini_150204011343833206 Fougueux par fab-reims - Page 11 Mini_150204011451507625 Fougueux par fab-reims - Page 11 Mini_150204011608555833
Revenir en haut Aller en bas
jeanbauduen
Capitaine de Vaisseau
Capitaine de Vaisseau
jeanbauduen


Localisation : bauduen
Navire préféré : bismark uss enterprise cv6 hood

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptySam 14 Juil 2012, 09:10

Bonjour pour deux mains gauches, c'est du superbe travail. Amitié
Revenir en haut Aller en bas
fab-reims
Maître
Maître
fab-reims


Localisation : reims
Navire préféré : BB63 USS Missouri

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyDim 05 Aoû 2012, 23:00

Après près de 400h de travail, le Fougueux a enfin retrouvé sa jeunesse d’antan...

Fougueux par fab-reims - Page 11 Img_0010

Fougueux par fab-reims - Page 11 Img_0011

Fougueux par fab-reims - Page 11 Img_0012

Fougueux par fab-reims - Page 11 Img_0013

Fougueux par fab-reims - Page 11 Panora10

Fougueux par fab-reims - Page 11 Panora11


Dernière édition par fab-reims le Dim 05 Aoû 2012, 23:23, édité 1 fois
Revenir en haut Aller en bas
Invité
Invité
Anonymous



Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyDim 05 Aoû 2012, 23:06

C'est une belle restauration Laughing
Revenir en haut Aller en bas
fab-reims
Maître
Maître
fab-reims


Localisation : reims
Navire préféré : BB63 USS Missouri

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyDim 05 Aoû 2012, 23:06

les photos (suite)

Fougueux par fab-reims - Page 11 Img_0014

Fougueux par fab-reims - Page 11 Img_0015

Fougueux par fab-reims - Page 11 Img_0016

Fougueux par fab-reims - Page 11 Img_0017

Fougueux par fab-reims - Page 11 Img_0018

Fougueux par fab-reims - Page 11 Img_0019

Fougueux par fab-reims - Page 11 Img_0020

Fougueux par fab-reims - Page 11 Img_0021

Fougueux par fab-reims - Page 11 Img_0022

_________________
Quand les mouettes ont pied, il est trop tard pour virer...

Dans la Marine c'est simple : tu salues tout ce qui bouge... et tout ce qui ne bouge pas, tu le nettoies...
Revenir en haut Aller en bas
fab-reims
Maître
Maître
fab-reims


Localisation : reims
Navire préféré : BB63 USS Missouri

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyDim 05 Aoû 2012, 23:12

des photos encore...

Fougueux par fab-reims - Page 11 Img_0023

Fougueux par fab-reims - Page 11 Img_0024

Fougueux par fab-reims - Page 11 Img_0025

Fougueux par fab-reims - Page 11 Img_0026

Fougueux par fab-reims - Page 11 Img_0027

Fougueux par fab-reims - Page 11 Img_0028

(détail du bastingage... il n'a pas été collé sur la structure, mais j'ai percé ladite structure pour y glisser les portants légèrement enduits de colle...)

Fougueux par fab-reims - Page 11 Img_0029

Fougueux par fab-reims - Page 11 Img_0030

Fougueux par fab-reims - Page 11 Img_0031
Revenir en haut Aller en bas
fab-reims
Maître
Maître
fab-reims


Localisation : reims
Navire préféré : BB63 USS Missouri

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyDim 05 Aoû 2012, 23:17

des photos toujours...

Fougueux par fab-reims - Page 11 Img_0032

Fougueux par fab-reims - Page 11 Img_0033

Fougueux par fab-reims - Page 11 Img_0034

Fougueux par fab-reims - Page 11 Img_0035

Fougueux par fab-reims - Page 11 Img_0036

Fougueux par fab-reims - Page 11 Img_0037

Fougueux par fab-reims - Page 11 Img_0110

Fougueux par fab-reims - Page 11 Img_0111

Fougueux par fab-reims - Page 11 Img_0112
Revenir en haut Aller en bas
fab-reims
Maître
Maître
fab-reims


Localisation : reims
Navire préféré : BB63 USS Missouri

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyDim 05 Aoû 2012, 23:21

les photos... Fin...

Fougueux par fab-reims - Page 11 Img_0113

Fougueux par fab-reims - Page 11 Img_0114

Fougueux par fab-reims - Page 11 Img_0115

Fougueux par fab-reims - Page 11 Img_0116

Fougueux par fab-reims - Page 11 Img_0117

Fougueux par fab-reims - Page 11 Img_0118

et Maintenant... en route pour la dernière étape : Sa Vitrine...
Revenir en haut Aller en bas
pat
Aspirant
Aspirant
pat


Localisation : Maizières les Metz

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyLun 06 Aoû 2012, 00:14

quel superbe travail tu as fait...

_________________
amicalement, Pat.  Very Happy

Fougueux par fab-reims - Page 11 Le_311

 --->Escorteur d'escadre "La Galissonnière".
Revenir en haut Aller en bas
LA VEILLE
Lieutenant de Vaisseau
Lieutenant de Vaisseau
LA VEILLE


Localisation : région parisienne

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyLun 06 Aoû 2012, 05:58

bonjour Fabien

un tres beau travail de "refurbishing"comlme dirait nos amis Anglais
bravo
Nicolas

_________________
Fougueux par fab-reims - Page 11 WctkZ2t

https://ladiagonaledubosco.blogspot.fr/
Revenir en haut Aller en bas
miel
Amiral
Amiral
miel


Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyLun 06 Aoû 2012, 08:09

Démat
Magnifique remise en état Chapeau bas et


Fougueux par fab-reims - Page 11 38402710 sunny

_________________
Fougueux par fab-reims - Page 11 Captur15
Revenir en haut Aller en bas
Le Pirate
Maistrancier
Maistrancier
Le Pirate


Localisation : Haute Normandie

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyLun 06 Aoû 2012, 09:34

Bonjour Fab,
Vraiment du superbe boulot ! Bravo a toi ! sourire

_________________
:pirat:
A Tribord, c'est ...à droite,
A Bâbord, c'est...à gauche
A ras bord, c'est...l'apéro.
Et en cliquant ici, c'est mon Blog
Revenir en haut Aller en bas
http://jerome-l-olivier-modeliste-naval.blogspot.fr/
jeanbauduen
Capitaine de Vaisseau
Capitaine de Vaisseau
jeanbauduen


Localisation : bauduen
Navire préféré : bismark uss enterprise cv6 hood

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyLun 06 Aoû 2012, 09:40

Bonjour ça as été un plaisir de suivre ta restauration, beau travail. Amitié
Revenir en haut Aller en bas
cano
Maître
Maître
cano


Localisation : vinaros (espagne)
Navire préféré : le montañes

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyLun 06 Aoû 2012, 11:20


Un excelent travail de restauration.
Il est vraiment beau ton Fougueux, félicitations.


Amitiés, Manuel.
Revenir en haut Aller en bas
didier
Elève officier
Elève officier
didier


Localisation : Bruxelles - Watermael Boitsfort
Navire préféré : Mercator

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyLun 06 Aoû 2012, 12:23

Félicitations !

_________________
Sévissant aussi sur ce forum sous les alias de "Desiderius", "le sous-marinier belge" Suspect ou encore "l'ophtalmo sadique" :twisted:
Prétendu descendant d'un volontaire du 7ème (*) rgt de Hussards de Napoléon Fougueux par fab-reims - Page 11 Monter10
Fougueux par fab-reims - Page 11 004510
Puissent tous les hommes se souvenir qu'ils sont frères (Voltaire) cheers
(*) pourquoi le 7ème ? Pardi c'est le seul à s'être battu à Waterloo !
Revenir en haut Aller en bas
Invité
Invité
Anonymous



Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyLun 06 Aoû 2012, 14:29

Merci toutes ces photos de cette belle restauration Laughing
Revenir en haut Aller en bas
MRlawrence
Second Maître
Second Maître
MRlawrence


Localisation : Marne . Reims Tinqueux

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyMer 08 Aoû 2012, 14:54

bonjour à tous et toutes
Superbe travail fab-reims et jolies photos
Revenir en haut Aller en bas
orionv
Lieutenant de Vaisseau
Lieutenant de Vaisseau
orionv


Localisation : Marseille/
Navire préféré : les destroyers anglais of coursel

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyMer 08 Aoû 2012, 16:08

Trè s pris par mon travail en ce moment je ne fais que survoller le forum mais je prend quleques instants sur le peu de temps libre que j ai pour poster içi.
Ton travail est superbe et fais Honneur à ton pere.
Un régal pour les yeux.Il me servira de reference si j envisage de faire un Fougueux en scratch au 600eme un de ces quatres.

_________________
Fougueux par fab-reims - Page 11 440775orionv

C est en maquettant que l on devient maquettiste

" 1 clic doit avoir pour réponse 2 clics"

The amazing Orionv
Revenir en haut Aller en bas
fab-reims
Maître
Maître
fab-reims


Localisation : reims
Navire préféré : BB63 USS Missouri

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyMar 21 Aoû 2012, 12:08

voilà, le fougueux est terminé.. y'a plus qu'à faire la vitrine...

côté restauration y'a encore du boulot et je me ferais un plaisir de vous poster tout ça.

y'a une partie de la flotte qu'Alain avait faite au 1/400 Waterline à revoir (sachant que la majeure partie de sa flotte a été sabordée... il ne reste plus qu'une quinzaine de modèles). Pareil que pour les modèles précédents, y'a eu des dégâts provoqués par le temps et un entreposage sauvage, sans compté plusieurs déménagements, sans forcément de ménagement...
je mettrais des photos en ligne quand j'aurais entrepris la restauration...

et surtout, y'a "la France II", le 4ème plus grand voilier jamais construit, après les "R.C. Rickmers", "Thomas W. Lawson" et le "Preussen" .
Et comme je le disais, pour voir eu la chance de monter sur le "Sedov" et ses presque 120m, imaginer un voilier encore plus grand, de 142m de long, ça laisse songeur. Et surtout sans faire de chauvinisme. C'est français !!!

C' est aussi sa première réalisation au 1/100, à la toute fin des années 60 / début des 70's. Ce qui fait un modèle d'1,42m de long pour 70 à 80 cm de haut...

Bon là à première vue, comme pour les autres précédemment, y'a beaucoup de nettoyage. De la casse, il y en a aussi, mais cela ne semble pas insurmontable et finalement plus impressionnant que réellement difficile à refaire.
Le gouvernail manque, il faudra que je le refasse, ainsi que les passerelles. bon, le gros du travail sera sans doute au niveau haubanage.


encore beaucoup de travail en perspective.. et d'apprentissage sur le tas...

D'ailleurs, au sujet du "France II", je vous conseille cet excellent ouvrage, qui va bien me servir. Roger et Christian Bernadat : « France (II) », le plus grand voilier du monde, construit à Bordeaux", Les Éditions de l'Entre-deux-Mers, 2008.

Fougueux par fab-reims - Page 11 97829111

donc à bientôt dans la partie "ARSENAL GREEMENTS"...



Dernière édition par fab-reims le Mar 21 Aoû 2012, 12:44, édité 1 fois
Revenir en haut Aller en bas
Yuth
Hi Bob !
Hi Bob !
Yuth


Localisation : Au bord de la mer
Navire préféré : Marine Nationale & IJN

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyMar 21 Aoû 2012, 12:32

superbe !

on attend la vitrine et encore plein de jolies photos dans les "escorteurs" Wink

_________________
Lorsque les pères s'habituent à laisser faire les enfants, lorsque les fils ne tiennent plus compte de leur parole, lorsque les maîtres tremblent devant leurs élèves et préfèrent les flatter, lorsque finalement les jeunes méprisent les lois parce qu'ils ne reconnaissent plus au-dessus d'eux l'autorité de rien ni de personne, alors c'est là en toute beauté et toute jeunesse le début de la tyrannie. Platon, La République
Fougueux par fab-reims - Page 11 Yuth1410
Si le savoir peut créer des problèmes, ce n'est pas l'ignorance qui les résoudra. I. Asimov
Revenir en haut Aller en bas
https://www.laroyale-modelisme.net
fab-reims
Maître
Maître
fab-reims


Localisation : reims
Navire préféré : BB63 USS Missouri

Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 EmptyMar 21 Aoû 2012, 12:48

mais c'était prévu mon Amiral !!

_________________
Quand les mouettes ont pied, il est trop tard pour virer...

Dans la Marine c'est simple : tu salues tout ce qui bouge... et tout ce qui ne bouge pas, tu le nettoies...
Revenir en haut Aller en bas
Contenu sponsorisé





Fougueux par fab-reims - Page 11 Empty
MessageSujet: Re: Fougueux par fab-reims   Fougueux par fab-reims - Page 11 Empty

Revenir en haut Aller en bas

Fougueux par fab-reims
Revenir en haut
Page 11 sur 13Aller à la page : Précédent  1, 2, 3 ... 10, 11, 12, 13  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
