Bonjour à tous,

Après une une galère, travail et santé, je retourne à ma passion avec une réédition du cuirassé Dunkerque de chez Heller,

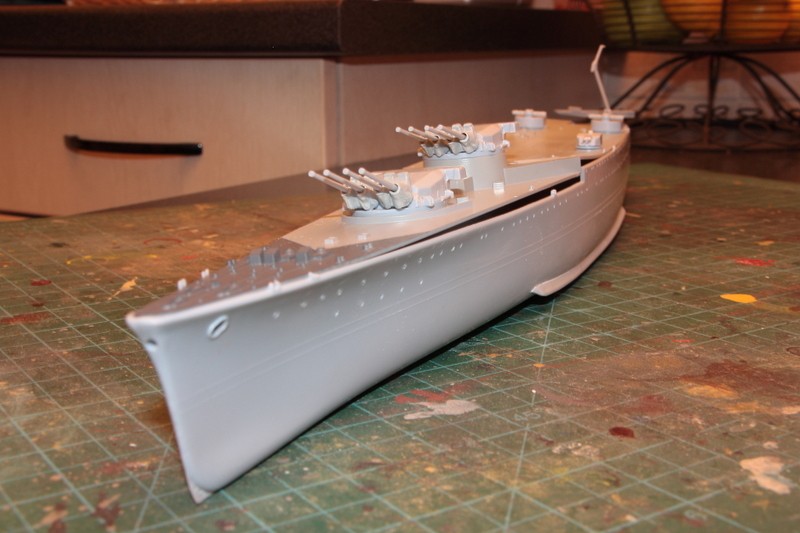

A l'ouverture de la boite j'ai eu la désagréable surprise de trouver la demi coque droite et le pont vrillé.

Dunkerque heller 1/400 Dunker10

la grue pour les hydravions est également réduite à sa plus simple expression :


[img]Dunkerque heller 1/400 1resimagesdunkerque[/img]

Donc, on commence par le plus simple, donner vie à la catapulte et a détailler la grue


[img]Dunkerque heller 1/400 Gruehydravions[/img]

puis j'ai percé tous les hublots , mis du célophane derrière et bouché par une goutte de cristall clear . Soucis : J'ai eu beau tout tenter pour redresser le pont, je n'y arrive pas , malgré l'eau chaude ou le fer à repasser... mais on va tenter de faire avec



[img]Dunkerque heller 1/400 Vuegnrale-2[/img]

Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyJeu 23 Fév 2012, 23:50

Bien le bonjour

beau début mais galère pour le pont

bon courage en espèrant que le collage du pont ne voile pas ta coque

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Christian Le Normand
Lieutenant de Vaisseau
Lieutenant de Vaisseau


Localisation : Hérouville-Calvados-Normandie-France-Europe

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyVen 24 Fév 2012, 11:50

Pont et demi-coque vrillés ; ça montre bien que c'est une ré-édition Heller : Maladie chronique de cette marque ... J'ai abandonné le Scharnhorst, tout neuf avec montage à blanc, pour ça et il est partir naviguer dans une Bay quelconque .. .
Bon et bien à part ça, bon courage, bravo pour la PE et bonne continuation !!!
Revenir en haut Aller en bas
Tamiya 94
Maître
Maître
Tamiya 94

Localisation : au sud de paris
Navire préféré : Le richelieu

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyVen 24 Fév 2012, 13:45

Merci à tous les deux, Oui, c'est stressant comme montage, J'ai abandonné l'hydravion Loire pour l'instant; Là aussi il ya du travail, le moteur est faux (2 pâles d'hélice. heller le présente hélice vers l'avant, mais bon, cela m'embêterait qu'il finisse sur e-bay....
Pendant que le chirurgie du pont suture je me suis lancé dans la couleur bois du pont

[img]Dunkerque heller 1/400 Pontcatapulte[/img]

et sur les braies de l'artillerie principale

[img]Dunkerque heller 1/400 Cpontavant[/img]

[img]Dunkerque heller 1/400 Coleurpont[/img]

Bon souhaitons que l chirurgie sest fait des progrès....
Revenir en haut Aller en bas
Christian Le Normand
Lieutenant de Vaisseau
Lieutenant de Vaisseau


Localisation : Hérouville-Calvados-Normandie-France-Europe

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyVen 24 Fév 2012, 14:03

Je te souhaite bien sur bonne chance et bon courage et j'espère que tu vas aboutir ; ensuite, tes efforts et tes "trucs et astuces" pourront aider ceux qui rencontrent les même problèmes avec des Heller ou autres ; perso, j'ai le même problème avec deux Revell.
A part cela, je te le dis tous de suite : tu fais un bon travail que je suis avec attention !!!
Sinon, comment as-tu fais les braies de pièces de 330 mm ? Je cherche un système qui ne les fixe pas en élévation et que celles-ci restent mobiles.
J'ai pensé à un produit à base de caoutchouc comme celui qu'on utilise pour les petites réparations sur des combi néoprène ( technique venant de mon ancienne passion).
Revenir en haut Aller en bas
Tamiya 94
Maître
Maître
Tamiya 94

Localisation : au sud de paris
Navire préféré : Le richelieu

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyVen 24 Fév 2012, 14:25

pour la couleur pont bois, j'ai d'abord vaporisé une couche de deck tan Tamiya en bombe.
Puis j'ai fais un premier jus très dilué avec des acrylique prince August étalé avec une brosse plate;
- ombre brulée et rouge cadmium
.
- Puis un deuxième à base de blanc et ocre doré
- un troisième de gris moyen et blanc
Enfin,avec un pinceau 2 j'ai fait des trainées plus marquées en raw humbride additionné d'ocre.
quand le tout sera sec, je vaporiserai une couche de vernis semi brillant sur toutes les parties bois,

Pour les braies, je me suis servi des braies du "Richelieu" de la même marque; J'ai mouillé un mouchoir que j'ai appliqué sur les pièces heller pour épouser les contours. je l'ai immédiatement enduit de colle blanche;
Quand te tout est sec (2 nuits) il ne reste plus qu'a décoller délicatement le tout Rigidifier avec de la laque et mettre en place

Voila


Dernière édition par Tamiya 94 le Dim 26 Fév 2012, 08:56, édité 1 fois
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyVen 24 Fév 2012, 15:22

Bon début pour ce Dunkerque mais ce pont!!!!!!!!!!j'espère pour toi que tu vas arriver à récupérer tout ça Laughing
Revenir en haut Aller en bas
Tamiya 94
Maître
Maître
Tamiya 94

Localisation : au sud de paris
Navire préféré : Le richelieu

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyVen 24 Fév 2012, 15:50

ben, quand j'ai vu le boulot c'était l'angoisse.....

Première étape je l'ai plongé dans l'eau bouillante pour le ramollir... mais pas trop longtemps pour qu'il ne ressemble pas à un Carambrar sucé...
1ère tantative

Laissé tranquille 1 nuit au congélateur
Bis répétita le lendemain...
2ème nuit au congélateur...
Le surlendemain sèche cheveu position un...; ; 10 mn à 20cm de distance des dégâts en repositionnant à la main,
Sur la coque :

renfort en carte plastique enduit de chaque côté des demi coque, j'ai confectionné ainsi 3 bandes de 5 cm de large et au moment du collage j'ai enduits le tout de cyano

A l'heure actuelle, il reste sur babord une mauvaise jointure qui court depuis la barbette de la deuxième tourelle jusqu'au bout des rails des embarcations de sauvetage. Pour combler j'ai utilisé du mastic tamiya dilué à l'acétone, ce qui le rend plus souple à travailler
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyVen 24 Fév 2012, 16:11

Le bonjour te va,
Tu es quand même arrivé à pratiquement redresser le tout.
Pour le pont tes explications me semblent compliquées mais je voudrais savoir ce que cela donne en photo.
Une petite remarque sont plutôt blanc gris tendance vers blanc.

_________________
Dunkerque heller 1/400 Parche16
Revenir en haut Aller en bas
Tamiya 94
Maître
Maître
Tamiya 94

Localisation : au sud de paris
Navire préféré : Le richelieu

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyVen 24 Fév 2012, 16:18

bonjour l'ancien,

les photos c'est pour la couleur du pont ou pour voir le rattrapage du pont vrillé ?
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyVen 24 Fév 2012, 16:25

Re bonjour,
d'après ce j'ai pu en voir pour le pont vrillé, cela semble avoir été un tour de force qui a abouti.
Non c'était pour voir la couleur du pont car pascal et moi nous travaillons différemment, nous avons donné une solution possible dans trucs et astuces regroupés et on est toujours à l'affût d'une nouveauté !

_________________
Dunkerque heller 1/400 Parche16
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyVen 24 Fév 2012, 16:26

Je trouve qu'il a une belle couleur ton pont Laughing
Revenir en haut Aller en bas
Tamiya 94
Maître
Maître
Tamiya 94

Localisation : au sud de paris
Navire préféré : Le richelieu

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyVen 24 Fév 2012, 16:32

Promis l'Ancien , cette fois-ci cela me semble compromis, mais Si mes finances s'améliorent j'ai en projet un prinz eugen de la même marque je ferai un pas à pas pour la peinture du pont
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyVen 24 Fév 2012, 16:34

J'espère pour toi que tu auras moins de problèmes avec le pont!!!!!!!!! Laughing
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyVen 24 Fév 2012, 16:38

Re,
La couleur du pont de la dernière photo, celle ou les tourelles de 380 mm, c'est la couleur définitive pour toi ?
La couleur est un peu rosée mais je pense que cela vient de la photo.

Dunkerque heller 1/400 Coleurpont

_________________
Dunkerque heller 1/400 Parche16
Revenir en haut Aller en bas
Tamiya 94
Maître
Maître
Tamiya 94

Localisation : au sud de paris
Navire préféré : Le richelieu

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyVen 24 Fév 2012, 16:40

Tout à fait exact, la couleur réélle est plus proche de celle montrant le pont arrière avec la catapulte


Dernière édition par Tamiya 94 le Sam 25 Fév 2012, 09:15, édité 1 fois
Revenir en haut Aller en bas
LA VEILLE
Lieutenant de Vaisseau
Lieutenant de Vaisseau
LA VEILLE

Localisation : région parisienne

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptySam 25 Fév 2012, 08:53

salut TAM Very Happy

je vois que ça progresse,et que est venus a bien de ton pont récalcitrant cheers
bon courage pour la suite ,que je suiy avec intérêt
Nicolas (la veille)

_________________
Dunkerque heller 1/400 WctkZ2t

https://ladiagonaledubosco.blogspot.fr/
Revenir en haut Aller en bas
Tamiya 94
Maître
Maître
Tamiya 94

Localisation : au sud de paris
Navire préféré : Le richelieu

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptySam 25 Fév 2012, 09:13

Bonjour Nico,

Oui, ça à l'air d'aller à peu près, Là je suis sur la grue des hydravions.
il me semble avoir vu sur un montage, (mais je ne sais plus quel site) montrant des photos de la grue avec des chaines métaliques accrochées ça et là , ça te dis quelque chose ?
Revenir en haut Aller en bas
LA VEILLE
Lieutenant de Vaisseau
Lieutenant de Vaisseau
LA VEILLE

Localisation : région parisienne

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptySam 25 Fév 2012, 09:20

Tamiya 94 a écrit:
Bonjour Nico,

Oui, ça à l'air d'aller à peu près, Là je suis sur la grue des hydravions.
il me semble avoir vu sur un montage, (mais je ne sais plus quel site) montrant des photos de la grue avec des chaines métaliques accrochées ça et là , ça te dis quelque chose ?

Non mais je vais jeter un oeil ,par contre pas tout de suite Very Happy
a +
N

_________________
Dunkerque heller 1/400 WctkZ2t

https://ladiagonaledubosco.blogspot.fr/
Revenir en haut Aller en bas
Tamiya 94
Maître
Maître
Tamiya 94

Localisation : au sud de paris
Navire préféré : Le richelieu

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptySam 25 Fév 2012, 09:30

Aucun souci.... Par avance merci
Revenir en haut Aller en bas
Tamiya 94
Maître
Maître
Tamiya 94

Localisation : au sud de paris
Navire préféré : Le richelieu

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyMer 29 Fév 2012, 19:16

Bonjour à tous,

Pour le pont, je crois que je ne pourrais pas aller au delà, Hélas....


[img]Dunkerque heller 1/400 CuirassdunkerqueHeller3[/img]

cependant en vue aérienne, ça passe :

[img]Dunkerque heller 1/400 CuirassdunkerqueHeller2[/img]

Enfin quelques petits détails du pont réalisés 'aujourd'hui :

[img]Dunkerque heller 1/400 CuirassdunkerqueHeller1[/img]

Bon vent à tous ! Laughing Laughing
Revenir en haut Aller en bas
NOVA73
Maître
Maître
NOVA73

Localisation : Proche Chambéry - Savoie
Navire préféré : Coques grises US, IJN, RUSSE, FRANCE

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyMer 29 Fév 2012, 19:23

Bonsoir,

Super boulot. Personnellment j'aime bien et suis ton montage avec attention, car je l'ai en stock avec le projet de le monter trés prochainement.

Bon courrage pour la suite.
Amicalement.
Alain.
Revenir en haut Aller en bas
Tamiya 94
Maître
Maître
Tamiya 94

Localisation : au sud de paris
Navire préféré : Le richelieu

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyMer 29 Fév 2012, 19:39



Merci Alain,

Alors un petit détail que j'ai oublié de mentionné : le supports d'embarcations que l'on voit sur les rails ont tous le même n° sur la grappe . Or ils ont des formes différentes et sont placés à des endroits bien spécifique sur le pont.

Revenir en haut Aller en bas
jerome v
contre-amiral
contre-amiral
jerome v

Localisation : Doudeauville

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyMer 29 Fév 2012, 19:57

Bonsoir,

superbe travail TAMIYA94, j'ai le même en stock et j'aimerai faire aussi bien que toi, ton pont est superbement peint , vivement la suite cheers bounce

Bien cordialement, Jérôme.
Revenir en haut Aller en bas
Tamiya 94
Maître
Maître
Tamiya 94

Localisation : au sud de paris
Navire préféré : Le richelieu

Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 EmptyVen 09 Mar 2012, 14:21

Bojour à tous,

Quelques photos de l'avancée des travaux :
[img]Dunkerque heller 1/400 Dunkerquehellervuelatrale[/img]

Ce Dunkerque étant mon deuxième,bateau, je ne suis pas trop mécontent du rendu du pont :

[img]Dunkerque heller 1/400 Dunkerquehelleravant[/img]

Et voici les première photos du Loire 130:
[img]Dunkerque heller 1/400 DunkerquehellerhydravionLoire[/img]

Donc si tout va bien cela devrait se rapprocher de ça :

[img]Dunkerque heller 1/400 Dunkerquehellervuearrire[/img]

Bon vent à tous Very Happy sunny sunny
Revenir en haut Aller en bas
Contenu sponsorisé




Dunkerque heller 1/400 Empty
MessageSujet: Re: Dunkerque heller 1/400   Dunkerque heller 1/400 Empty

Revenir en haut Aller en bas

Dunkerque heller 1/400
Revenir en haut
Page 1 sur 6Aller à la page : 1, 2, 3, 4, 5, 6  Suivant
 Sujets similaires
-
» La société "Heller".
» DUNKERQUE - 1935 (Cuirassé)
» James Heller «Le Démon» [Terminé]
» LE BOULONNAIS (ER)
» LE BORDELAIS (ER)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
