MessageSujet: Re: la Batellerie    Ven 14 Déc 2012, 08:59

Bien le bonjour

je n'ai pas fini mais peut de temps à consacrer au sujet

j'ai peut etre une solution si ça fonctionne je serai heureux de partager mais se sera du document brut à adapter

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral


Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: la Batellerie    Lun 21 Jan 2013, 09:13

Bien le bonjour

Après un silence assez long sur ce sujet, je reprends sur le POULBOT et LES FORGES DE STRASBOURG
Nous allons voir maintenant la partie avant et son évolution

Il faut savoir qu’on ne dit pas la proue mais le « nez » ou aussi le « devant » au même titre que la poupe on dit le « cul »
La calle de transport ne va pas jusqu’à l’extréme avant, une cloison ferme cette partie à la marchandise mais n’est pas étanche à l’eau (soudures par points et non pas continues).Cette partie contient le bac à chaine, qui contient une chaine de 50 m car d’origine l’ancre est unique et fait 250 kg et le « treuille » n’a qu’une noix, mais tout est prévu pour l’installation de deux ancres.

L’usage de ce poste peut être divers en fonction des aménagements qui y sont fait:
Chambre
Buanderie
Salle de bain
Locale pour le stockage de produits divers
………..
On y trouve aussi le passage du « bouteur » lorsqu’il est démontable (montage d’origine) ou son puis lorsqu’il est rentrant

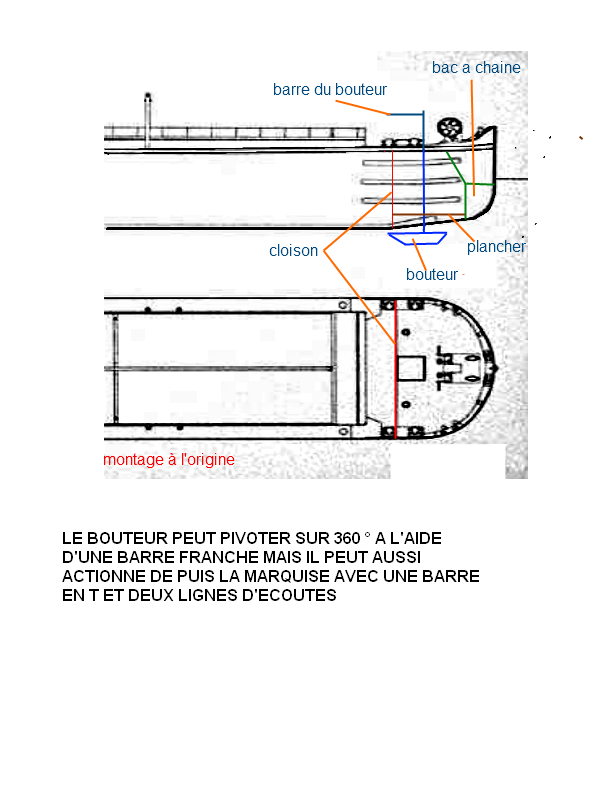

Le bouteur

La coque fait 38 m de long sur 3 m de haut soit 114 m2, le fond est plat, et le tirant d’eau à l’avant de moins de 5 cm aussi en cas de vent latéral il faut tenir le nez au-dessus du vent on avance en crabe, pas facile pour rentrer dans une écluse aussi on a recours à un gouvernail sur l’avant : le bouteur
Une fois en charge, il n’a plus d’utilité, soit il est démonté soit rentré dans la coque

[img][/img]

Un souvenir, le canal, au sortir de la forêt de Brumath (Alsace) débouche sur une plaine, et ce jour la ça soufflait tellement que même avec le bouteur, il a été impossible de franchir un pont étroit

Sur le POULBOT, cette partie sera modifiée lors d’un passage au chantier dans le début des années 70
Les modifications porteront sur
La mise en place d’un bouteur rentrant
Une augmentation de la longueur du tillac
La pose d’un roof qui sera aménagé pour moitié en buanderie moitié en chambre
Une cloison étanche avec une porte étanche, créant ainsi un peak
La pose d’un guindeau pour deux ancres
Une ancre supplémentaire de 225kg avec aussi une chaine de 50m

[img][/img]

Renseignement pris auprès de ma mère, les ancres n’ont jamais servi, que ce soit en mouillage ou en secours
Pour rappel, l’ancre à l’arrière pèse 125kg et est montée sur cable

[img][/img]

Une vue du lit situé dans la partie chambre e dessous est aménagé en rangement à gauche et à droite (derrière la porte coulissante) un placard de rangement, pas d’espace perdu

C’était ma chambre d’ados

[img][/img]

Vue à l’intérieur du peak sur la gauche on distingue le puis de chaine et sur la droite la porte étanche, ça sert aussi à entreposer la peinture et bien d’autres choses

On distingue aussi la membrure et une ceinture de renfort qui se situe à peux près au niveau de la flottaison

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: la Batellerie    Lun 21 Jan 2013, 10:41

Merci pour tous ces détails très intéressant, je m'aperçois qu'il n'y avait pas beaucoup de place à vivre Laughing
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral


Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: la Batellerie    Lun 21 Jan 2013, 11:27

bien le bonjour

disons que ça ne supporte pas le désordre et que la place est comptée

c'est aussi une question d'organisation

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Daniel S le Vendéen
Major
Major


Localisation : Nesmy (Vendée) - France
Navire préféré : navires de travail

MessageSujet: Re: la Batellerie    Lun 21 Jan 2013, 12:57

Pour Bromure ...
Tu est en train de me décider dès que mon "pas que beau" sera mis en caisse ... Very Happy enfin qu'il sera terminé, si tu as le plan de ton "poulbot" et surtout je pense des photos, car dans le commerçe mis à part le Jumetois.... ou alors faudrait aller au musée de la battellerie à Conflant Ste Honorine...pour trouver de la documentation..
Donc je pense que nous avons pas fini de nous contacter ..si c'est possible bien sûr !
Mes amitiés à ta Maman !
Revenir en haut Aller en bas
http://daniel-s-du-85.skyrock.com/
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire


Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: la Batellerie    Lun 21 Jan 2013, 14:43

Le bonjour te va,

merci pour toutes ces découvertes qui sont bien racontées et passionates.

_________________
Revenir en haut Aller en bas
BROMURE
Vice-Amiral
Vice-Amiral


Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: la Batellerie    Lun 21 Jan 2013, 16:02

pas de probleme pour me contacter ou pour des renseignements

j'essais de prendre contact avec le proprietaire actuel je pense qu'il doit avoir des plans de chantier

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
jeanbauduen
Capitaine de Vaisseau
Capitaine de Vaisseau


Localisation : bauduen
Navire préféré : bismark uss enterprise cv6 hood

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: la Batellerie    Lun 21 Jan 2013, 16:59

Bonsoir merci pour ce récit. Amitié
Revenir en haut Aller en bas
miel
Vice-Amiral
Vice-Amiral


Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: la Batellerie    Lun 21 Jan 2013, 17:20

Démat

Récit toujours aussi passionnant Merci sunny
