MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyLun 21 Déc 2015, 17:52

Josey Whales a écrit:
tu as 1 seul réglage de hauteur de lame ou tu peux règler ? ( éventuel mini rainurage )

...............Avec des cales d'épaisseur variables des 2 côtés dessous  la table , peut-être Question

_________________
"Le monde appartient à ceux qui ont des ouvriers qui se lèvent tôt"
Revenir en haut Aller en bas
vieux.lion
Matelot
Matelot
vieux.lion

Localisation : nord
Navire préféré : Hermione

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyLun 28 Déc 2015, 17:59

Bonsoir . Super cette machine ! Dès que je trouve un moteur , je me mets à la tâche ! Merci pour l'exemple .Cdlt
Revenir en haut Aller en bas
rico67
Second Maître
Second Maître
rico67

Localisation : Alsace

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyMar 29 Déc 2015, 08:20

Content que ça te plaise, j'ai prévu de poster les détails, ça ne devrai plus tarder !!

_________________
Eric
Revenir en haut Aller en bas
rico67
Second Maître
Second Maître
rico67

Localisation : Alsace

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyJeu 11 Fév 2016, 20:16

Bonjour à tous,
je me suis enfin décidé à modifier ma scie pour pouvoir régler la hauteur de la lame car j'en ai besoin pour faire mes caillebotis

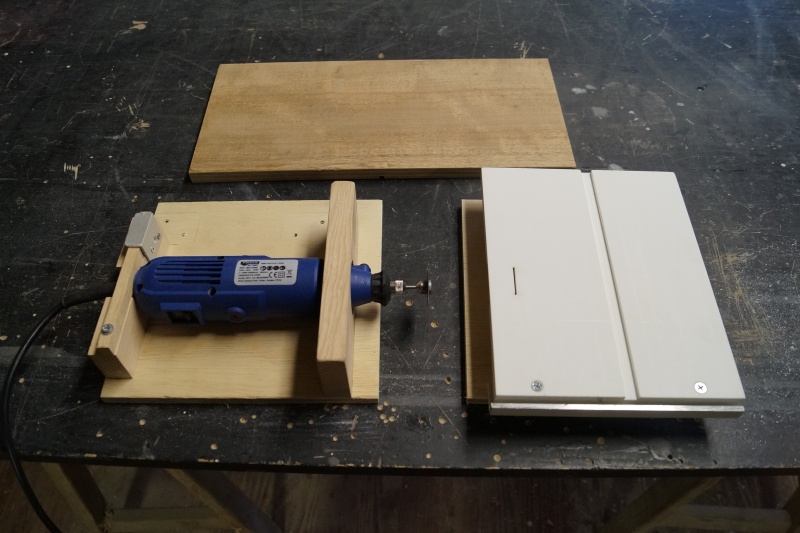

J'ai commencé par couper le socle en deux

Tout ce qui concerne les scies - Page 4 Dsc00619

fixation de la partie machine avec une charnière à piano sur un nouveau socle en Cp de 15
Tout ce qui concerne les scies - Page 4 Dsc00620

une petite equerre taraudée qui reçois le papillon sur la partie mobile et une platine avec un trou oblong pour le coulissement

Tout ce qui concerne les scies - Page 4 Dsc00621
Tout ce qui concerne les scies - Page 4 Dsc00622
Tout ce qui concerne les scies - Page 4 Dsc00623

enfin j'ai mis des cales entre la partie table et le socle
Tout ce qui concerne les scies - Page 4 Dsc00624
Tout ce qui concerne les scies - Page 4 Dsc00625

Et voila, elle est terminée .... peut-etre...

Eric

_________________
Eric
Revenir en haut Aller en bas
vieux.lion
Matelot
Matelot
vieux.lion

Localisation : nord
Navire préféré : Hermione

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyJeu 11 Fév 2016, 20:21

belle amélioration ! Je me cherche un moteur et j'attaque dans le même genre .Cdlt
Revenir en haut Aller en bas
vieux.lion
Matelot
Matelot
vieux.lion

Localisation : nord
Navire préféré : Hermione

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyDim 28 Fév 2016, 18:35

Moteur trouvé !!  çà coupe , reste à améliorer, plus tard ....
Tout ce qui concerne les scies - Page 4 100_1614Tout ce qui concerne les scies - Page 4 100_1615Tout ce qui concerne les scies - Page 4 100_1616

Petit tour très rudimentaire ,çà dépanne quand même pour faire des rondelles , un centreur de lame , mis ici à chaud sur l'axe du moteur électrique . Cdlt
Revenir en haut Aller en bas
rico67
Second Maître
Second Maître
rico67

Localisation : Alsace

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyDim 28 Fév 2016, 20:51

ça y est, tu as trouvé ton bonheur, impec !
c'est un moteur de quoi ?

_________________
Eric
Revenir en haut Aller en bas
vieux.lion
Matelot
Matelot
vieux.lion

Localisation : nord
Navire préféré : Hermione

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyDim 28 Fév 2016, 20:59

C'était un moteur de meule à eau . Il tourne vite car il était fort démultiplié . bonne puissance , encombrement réduit .Cdlt
Revenir en haut Aller en bas
32Dundee
Crocodile
Crocodile
32Dundee

Localisation : Les clayes sous bois
Navire préféré : Bismarck

MODELISME
Maquettes en cours:
Maquettes en Projet:

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyDim 28 Fév 2016, 21:53

Très astucieux Wink . Reste à ajouter un guide pour les découpe et quelques aération pour ton moteur, mais comme tu le dis ça viendra plus tard.

_________________
Jean-françois

Terminé : Marceau (Heller 1/400) ICI , DUKW (Italeri 1/72) ICI , HMS King Georges V (Heller 1/400) ICI et ICI
Revenir en haut Aller en bas
herisson33
Quartier-maître de première classe
Quartier-maître de première classe
herisson33

Localisation : Cézac, Gironde
Navire préféré : beaucoup trop à énumérer

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyDim 13 Mar 2016, 19:21

Bjr @ ts,

Merci à Rico67 (Eric) pour la présentation de ton montage qui je l'avoue m'a bien aidé à réaliser le mien... Depuis le temps que je galère pour travailler des baguettes et autres...
J'espère que tu ne m'en voudras pas d'avoir copié.
Et comme disait ma prof de chimie (il y a quelques années) -> rien ne se perd, rien ne se crée, tout se transforme...
Réalisé qu'avec de la récup. qui trainait dans le garage, d'ailleurs on peut voir certaines pièces légèrement rouillées... lol!

Quelques photos, maintenant:

Tout ce qui concerne les scies - Page 4 Mini-s10

Tout ce qui concerne les scies - Page 4 Mini-s11

Tout ce qui concerne les scies - Page 4 Mini-s12

Tout ce qui concerne les scies - Page 4 Mini-s13
Revenir en haut Aller en bas
rico67
Second Maître
Second Maître
rico67

Localisation : Alsace

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyDim 13 Mar 2016, 19:48

Salut Herisson,
je suis bien content que mon montage ai pu t'inspirer, il est là pour ça,
il ressemble étrangement au mien !! lol!

amitié

_________________
Eric
Revenir en haut Aller en bas
Magellan
Maistrancier
Maistrancier
Magellan

Localisation : Brest
Navire préféré : Marine XVIII ème, XIX ème

MODELISME
Maquettes en cours:
Maquettes en Projet:

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyDim 13 Mar 2016, 20:13

Super Dremel, l'outil à tout faire. cheers
Deux petites  questions: La puissance de la lame est elle suffisante à ce diamètre, la pince de serrage suffit elle à entrainer une lame de 33 sans soucis?
Revenir en haut Aller en bas
herisson33
Quartier-maître de première classe
Quartier-maître de première classe
herisson33

Localisation : Cézac, Gironde
Navire préféré : beaucoup trop à énumérer

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyDim 13 Mar 2016, 20:24

Bjr @ ts,

@ Eric:
Tout est fonctionnel dans ton montage cheers , pourquoi voudrais-tu que je change quelque chose?... lol!
Juste peut-être à voir pour faciliter la mise en place du disque lors du montage de la Dremel.

@ Magellan:

Il n'y a pas longtemps que j'ai ce disque et donc pas beaucoup d'utilisation. Mais pour l'instant avec les quelques baguettes que j'ai travaillées je n'ai pas eu de soucis. J'ai essayé de couper un petit morceau de chêne avec, bon ça a chauffé, mais en allant doucement j'ai pu faire une petite gorge.

Pour ce qui est du serrage, vu où est placé le disque, j'utilise une clé plate pour le serrer. Je n'y arrive pas avec mes gros doigts ou difficilement.

Maintenant, à voir si dans le temps le disque va tenir le coup et ne pas s'user trop vite, sinon je chercherai un disque classique.

@+
Didier
Revenir en haut Aller en bas
rico67
Second Maître
Second Maître
rico67

Localisation : Alsace

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyDim 13 Mar 2016, 21:36

herisson33 a écrit:

 J'ai essayé de couper un petit morceau de chêne avec, bon ça a chauffé, mais en allant doucement j'ai pu faire une petite gorge.

Pour ce qui est du serrage, vu où est placé le disque, j'utilise une clé plate pour le serrer. Je n'y arrive pas avec mes gros doigts ou difficilement.


@+
Didier
D'après ce que je vois sur la photo, ton disque n'est pas fait pour le bois, c'est normal que ça chauffe,
apparemment c'est un disque diamant, plutot pour le métal, tu devrais prendre une lame bois !!
Pour le serrage du disque, moi je le met avant de mettre la machine sur le support, ça passe sans probleme !

@+

_________________
Eric
Revenir en haut Aller en bas
herisson33
Quartier-maître de première classe
Quartier-maître de première classe
herisson33

Localisation : Cézac, Gironde
Navire préféré : beaucoup trop à énumérer

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyLun 14 Mar 2016, 10:35

Bjr @ ts,

C'est bien un disque pour le bois, mais vu la densité du chène, pour moi, c'est normal que ça chauffe...

la description:
http://www.dremeleurope.com/fr/fr/dremel%C2%AEezspeedclicdisque%C3%A0tron%C3%A7onnerpourlad%C3%A9coupedubois-353-ocs-p/

Normal pour toi que ça passe tout seul, le trou où tu passe la Dremel est plus gros que le mien et je suis obligé de la passer sans la bague de serrage et le disque, mais c'est faisable avec un peu de patience. C'est pour ça qu'il faut que j'essaie de trouver une astuce.

@+
Didier
Revenir en haut Aller en bas
vieux.lion
Matelot
Matelot
vieux.lion

Localisation : nord
Navire préféré : Hermione

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyLun 14 Mar 2016, 10:37

Cool le guide et , facilement réalisable !!!! Cdlt
Revenir en haut Aller en bas
Jean-luc 22
Nouvel Embarqué


Localisation : Saint Nicodeme (22)

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyLun 14 Mar 2016, 10:49

Plain de bonnes idées ! Chapeau bas!
Quand j'aurais la place, je m'y attellerais aussi.
Revenir en haut Aller en bas
herisson33
Quartier-maître de première classe
Quartier-maître de première classe
herisson33

Localisation : Cézac, Gironde
Navire préféré : beaucoup trop à énumérer

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyLun 14 Mar 2016, 16:15

Pour le guide je pense que je vais voir pour mettre autre chose (sans doute une cornière en alu) car c'est un peu juste au niveau équerrage, mais en gardant le système de fixation.
Va falloir que je fouille un peu plus dans mon garage.... scratch scratch

@+
Didier
Revenir en haut Aller en bas
Guy33
Maistrancier
Maistrancier
Guy33

Localisation : Gironde
Navire préféré : Le J'Ade de CRN Yachts avec garage

MODELISME
Maquettes en cours:
Maquettes en Projet:

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyLun 14 Mar 2016, 18:20

Il y a de la concurrence !!!
Bravo les gars. Une réglette et une équerre de plus et voici la coupe à onglet

_________________
Adishatz, Porta-te plan

Tout ce qui concerne les scies - Page 4 Signat15
Revenir en haut Aller en bas
rico67
Second Maître
Second Maître
rico67

Localisation : Alsace

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyLun 14 Mar 2016, 20:01

Ok Didier, je n'ai jamais travaillé avec une lame comme ça mais à mon avis ça marche pas terrible, je suis menuisier et pour moi, une lame pour le bois c'est une lame avec des dents, une bonne lame affutée, aucun problème pour le bois dur !
Mais ça, c'est mon point de vu ......!!

_________________
Eric
Revenir en haut Aller en bas
vieux.lion
Matelot
Matelot
vieux.lion

Localisation : nord
Navire préféré : Hermione

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyLun 14 Mar 2016, 20:35

Avec une lame de scie dentée , il y a dégagement des copeaux ..... C'est mieux ....
.Cdlt
Revenir en haut Aller en bas
herisson33
Quartier-maître de première classe
Quartier-maître de première classe
herisson33

Localisation : Cézac, Gironde
Navire préféré : beaucoup trop à énumérer

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyMar 15 Mar 2016, 08:37

Bjr @ ts,

Je suis d'accord avec vous pour une lame dentée, mais comme j'étais un peu pressé pour faire cette table (comme tout gamin qui veut quelque chose, c'est tout de suite... Twisted Evil ), je n'ai pas pris le temps de faire un tour sur le net et d'attendre que ça arrive, du coup j'ai pris ce que j'ai trouvé près de chez moi...

Pas si vite, Guy, va falloir que je négocie la règle et l'équerre avec mon fils.... lol! lol!
Mais j'y pense à le faire....

@+
Didier
Revenir en haut Aller en bas
rico67
Second Maître
Second Maître
rico67

Localisation : Alsace

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyMer 24 Jan 2018, 17:30

Bonjour à tous
J'ai trouvé une nouvelle astuce avec ma mini scie, en mettant un disque à tronçonner et en passant l'outil au-dessus de la table, je peux tronçonner des metaux, des tubes par exemple pour faire des rondelles ( ça marche aussi avec du bois en fait, avec une lame....)

Tout ce qui concerne les scies - Page 4 20180145

Tout ce qui concerne les scies - Page 4 20180146

_________________
Eric
Revenir en haut Aller en bas
WAG07100
Maître
Maître
WAG07100

Localisation : Bouches-du-Rhône
Navire préféré : SOVEREIGN OF THE SEAS

MODELISME
Maquettes en cours:
Maquettes en Projet:

Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 EmptyMer 24 Jan 2018, 17:50

C'est une superbe idée ton établi , à retenir bravo

_________________
Amitié Antonio
Revenir en haut Aller en bas
Contenu sponsorisé




Tout ce qui concerne les scies - Page 4 Empty
MessageSujet: Re: Tout ce qui concerne les scies   Tout ce qui concerne les scies - Page 4 Empty

Revenir en haut Aller en bas

Tout ce qui concerne les scies
Revenir en haut
Page 4 sur 4Aller à la page : Précédent  1, 2, 3, 4

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: Trucs & Astuces :: Matériel-
Sauter vers:
