MessageSujet: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMar 26 Oct 2010, 16:38

voici le Tourville au 1/100ème

j'en suis à 12 ans et a peu pres 700h de travaux et ce n'est pas fini

radiocommande 6 voies
1- avant-arriere
2- babord-tribord
3-corne de brume-sirene alarme
4- tourelles se tournent à 90 degrés bab./trib.
5- selection missile (6 missiles)
6- mise à feu missile

pour le 5 et 6 je reviendrais sur un autre post (pyrotechnie)

en cours de construction (2006)

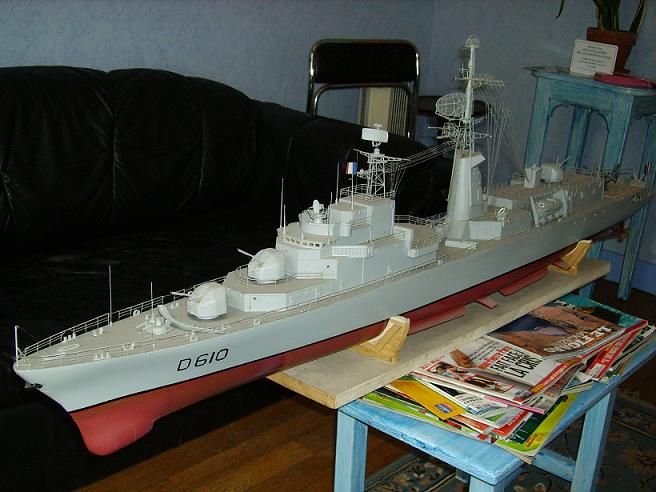

le TOURVILLE D610 au 1/100ème - sur plans 29467944

le TOURVILLE D610 au 1/100ème - sur plans 29467893

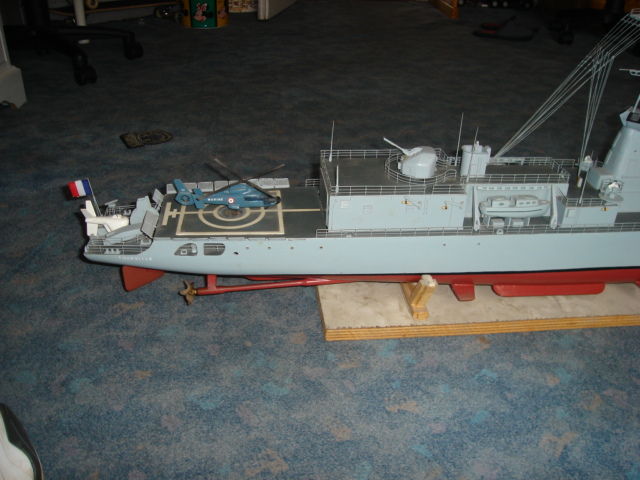

le TOURVILLE D610 au 1/100ème - sur plans 29467851

cannots de sauvetage accrochés

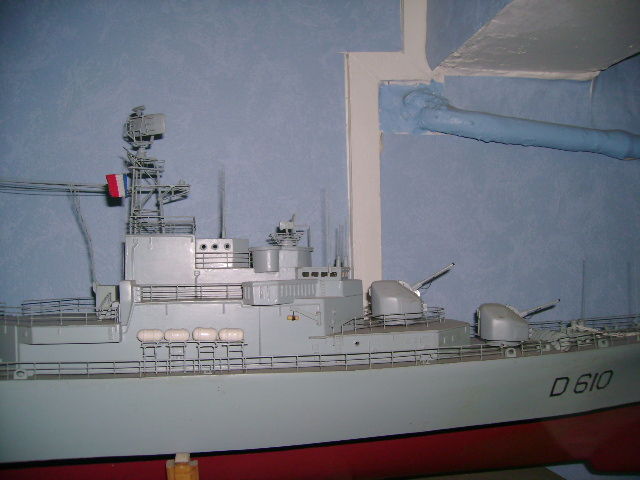

le TOURVILLE D610 au 1/100ème - sur plans 57930920

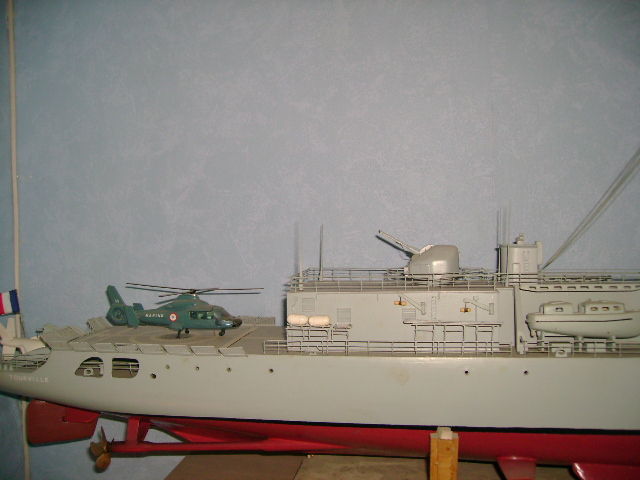

le TOURVILLE D610 au 1/100ème - sur plans 57930871

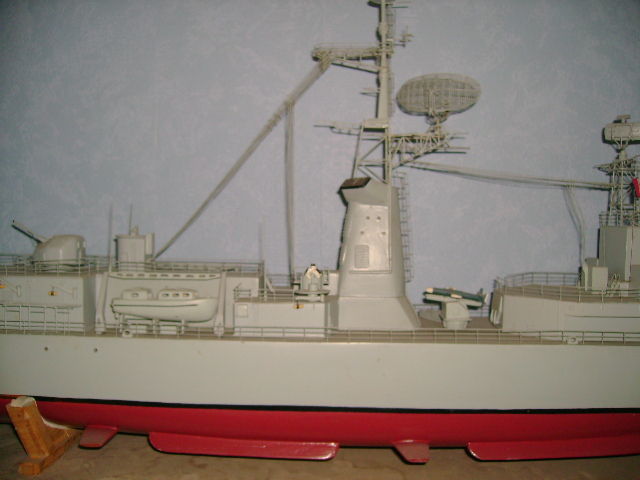

les radars avant et arriere tournent (l'arriere est 3 fois plus lent que l'avant) et il ne rest que les 6 missiles MM38 à constuire, avec leur rampe

le TOURVILLE D610 au 1/100ème - sur plans 57930903

cette maquette à été construite à partir d'un plan de MRB et de documents photos de la marine nationale plus des photos que j'avais prise lorsque j'avais visité le Suffren il y a une quinzaine d'années
Revenir en haut Aller en bas
http://zorglub-fuzeao.e-monsite.com
Invité
Invité
Anonymous


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMar 26 Oct 2010, 16:48

et il est beau aussi ce Tourville!!
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMar 26 Oct 2010, 16:49

Le bonjour te va,

Vraiment sincèrement c'est du beau travail !!!!

En principe les constructions vont sur chantiers navals, mais au stade de la tienne elle me sembl ici à sa place !!!!

Citation :
pour le 5 et 6 je reviendrais sur un autre post (pyrotechnie)


Oui pour expliquer pyrotechnie, tu peux aller dans trucs et astuces ou questions diverses modélisme.

L'accastillage et L'hélico sont-ils maison ?

_________________
le TOURVILLE D610 au 1/100ème - sur plans Parche16
Revenir en haut Aller en bas
zorglub
Matelot
Matelot
zorglub


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMar 26 Oct 2010, 17:16

les seule pieces non faites à la main sont............

les helices (car je n'ai aucun outil pour les construire)

l'helicoptere par flemme (car mes enfants avaient un bel hélicopere)

les ancres ( la aussi pure flemme)

tout le reste est fait à la main (je détaillerais l'atelier sur le post approprié)

les barrieres on été faite par metre entier, j'ai fait sur une latte de 20cm/2 des rainures et je soudais 1 metre

les tourelles ainsi que la cheminée sont en balsa ainsi que les bateaux de sauvetage

le gros radar a un grillage fait avec.........filet de ping-pong

_________________
le TOURVILLE D610 au 1/100ème - sur plans Demon41 Zorglub, le Démon des Carpates le TOURVILLE D610 au 1/100ème - sur plans Demon41
Revenir en haut Aller en bas
http://zorglub-fuzeao.e-monsite.com
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMar 26 Oct 2010, 17:21

re,

là je suis baba !!! Evidemment pour les hélices car il vaut un sacré matos, les ancres là oui c'est de la flemme !

_________________
le TOURVILLE D610 au 1/100ème - sur plans Parche16
Revenir en haut Aller en bas
zorglub
Matelot
Matelot
zorglub


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMar 26 Oct 2010, 18:15

en fait pour les ancre je n'avais pas d'idée et au départ je les voulais fonctionnelles mais j'ai abandonné l'idée de fonctionnel, j'aurais pu les construire en bois et peinte couleur métal

idem pour l'hélico je voulais faire une animation avec mais j'ai abandonné

la seule grosse animation sera les missiles sinon les radars tournent ainsi que les tourelles, le seul hic, c'est qu'à 10 metres on ne voit plus ces détails.

Pourtant je me suis donné du mal avec toutes ces choses qui tournent car la superstructure ce détache.
Alors bonjour les pieces qui s'emboitent.

Ah , j'oubliais le meilleur: la charge des accus se fait par les hublots
regardez sous l'helico, sur la coque il y a 4 hublots (j'en utilise 2 par accus)
mon chargeur a un fil qui se tremine avec des fiches "bananes" qui s'emboitent dans les hublots.

j'ai 2 accus 6volts ( 6 ampere et 1.2 ampere ) comme cela je dispose de 6 volts pour la traction et 12 volts pour le reste ( les bruiteurs marchent mieux en 12V que 6V)


le TOURVILLE D610 au 1/100ème - sur plans 58402714

[url=le TOURVILLE D610 au 1/100ème - sur plans 8606602010_10_27_le_Tourville_005
Revenir en haut Aller en bas
http://zorglub-fuzeao.e-monsite.com
zorglub
Matelot
Matelot
zorglub


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMar 02 Nov 2010, 13:27

Le Tourville subit depuis 48h une grosse réparation.

en effet le gros radar (celui au dessus de la cheminée ne tourne plus car son axe est rouillé.

il a fallu dessouder l'ensemble et refaire un axe qui tourne.

je suis en train de ressouder le nouvel axe et rajouter quelques tiges en cuivre pour guider la courroie qui le fait tourner

_________________
le TOURVILLE D610 au 1/100ème - sur plans Demon41 Zorglub, le Démon des Carpates le TOURVILLE D610 au 1/100ème - sur plans Demon41
Revenir en haut Aller en bas
http://zorglub-fuzeao.e-monsite.com
zorglub
Matelot
Matelot
zorglub


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMar 02 Nov 2010, 13:31

pendant cette réparation j'en ai profité pour montrer l'intérieur:


entre chaque couple de l'avant jusqu'à la proue

1- servo pour la rotation des tourelles + servo pour les bruiteurs+ système scratch pour faire tourner les tourelles lorsque la superstructure est en place + servo servant à sélectionner les missiles+ récepteur.
le TOURVILLE D610 au 1/100ème - sur plans 58577790

2- platines bruitage
3- compartiment batterie propulsion
le TOURVILLE D610 au 1/100ème - sur plans 58577808

4- compartiment moteur propulsion + moteur radars(avec système d'emboitement pour la superstructure
le TOURVILLE D610 au 1/100ème - sur plans 58577977

5-compartiment régulateur vitesse
le TOURVILLE D610 au 1/100ème - sur plans 58578013

6-compartiment batterie annexe qui sert à avoir du 12 volt (6+6) + haut parleur
le TOURVILLE D610 au 1/100ème - sur plans 58578047

7- piste hélicoptère qui s'enlève:
le TOURVILLE D610 au 1/100ème - sur plans 58578100

sous la piste:compartiment interrupteur servant a mettre les batteries à recharger par les hublots + servo pour le gouvernail
le TOURVILLE D610 au 1/100ème - sur plans 58578117


tous les fils électriques passent par les cotés.


du coté superstructure

système faisant tourner les 2 tourelles ensembles avec le télémètre (on voit le scratch)
le TOURVILLE D610 au 1/100ème - sur plans 58578151

système pour faire tourner les radars à 2 vitesses différentes avec le système d'emboitement sur le moteur des radars


le TOURVILLE D610 au 1/100ème - sur plans 58578198

_________________
le TOURVILLE D610 au 1/100ème - sur plans Demon41 Zorglub, le Démon des Carpates le TOURVILLE D610 au 1/100ème - sur plans Demon41
Revenir en haut Aller en bas
http://zorglub-fuzeao.e-monsite.com
Invité
Invité
Anonymous


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMar 02 Nov 2010, 15:36

merci Zorglub de nous montrer l'anatomie de ce beau Tourville c'est vraiment impressionnant!
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMar 02 Nov 2010, 16:56

Le bonjour te va,
super intéressant à voir, je te remercie infiniment !
J'avais ce genre de maquette avec 2 jumbo de 750 des méga variateurs pour l'époque il valaient 500 NF chacun, à transistor, radar, corne de brume,... Il a coulé corps et bien...!

_________________
le TOURVILLE D610 au 1/100ème - sur plans Parche16
Revenir en haut Aller en bas
zorglub
Matelot
Matelot
zorglub


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMar 02 Nov 2010, 18:16

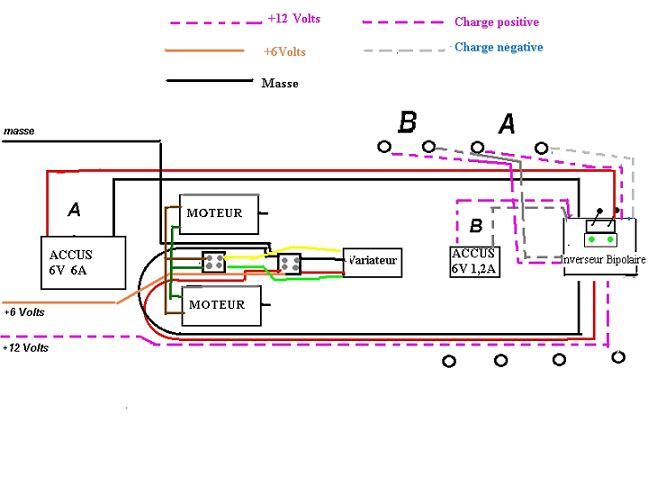

ah ! j'ai oublié le plan électrique

le TOURVILLE D610 au 1/100ème - sur plans 58589689

_________________
le TOURVILLE D610 au 1/100ème - sur plans Demon41 Zorglub, le Démon des Carpates le TOURVILLE D610 au 1/100ème - sur plans Demon41
Revenir en haut Aller en bas
http://zorglub-fuzeao.e-monsite.com
Invité
Invité
Anonymous


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMar 02 Nov 2010, 18:18

bonsoir Zorglub quelles sont les dimensions et le poids de ton Tourville?
Revenir en haut Aller en bas
zorglub
Matelot
Matelot
zorglub


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMar 02 Nov 2010, 20:41

1m54 et 14ou 15kg en partant du plan MRB pourquoi ?

_________________
le TOURVILLE D610 au 1/100ème - sur plans Demon41 Zorglub, le Démon des Carpates le TOURVILLE D610 au 1/100ème - sur plans Demon41
Revenir en haut Aller en bas
http://zorglub-fuzeao.e-monsite.com
Invité
Invité
Anonymous


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMar 02 Nov 2010, 20:42

impressionnant juste par curiosité
Revenir en haut Aller en bas
legrand
Second Maître
Second Maître


Localisation : Nord ( à la frontière Belge )
Navire préféré : Marine de Guerre Moderne Navigant

le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMer 03 Nov 2010, 09:03

Très beau travail Toutes mes félicitations
Revenir en haut Aller en bas
zorglub
Matelot
Matelot
zorglub


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMer 03 Nov 2010, 19:23

Merci pour vos messages . le TOURVILLE D610 au 1/100ème - sur plans Demon53

prochainement ; photos de la construction .

comme à l'époque je n'avais pas d'appareil numérique, il faut que je reprenne en photo les photos papier . le TOURVILLE D610 au 1/100ème - sur plans Demon02

_________________
le TOURVILLE D610 au 1/100ème - sur plans Demon41 Zorglub, le Démon des Carpates le TOURVILLE D610 au 1/100ème - sur plans Demon41
Revenir en haut Aller en bas
http://zorglub-fuzeao.e-monsite.com
Invité
Invité
Anonymous


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyMer 03 Nov 2010, 19:33

merci et bon courage Zorglub pour les photos on va être patient!
Revenir en haut Aller en bas
zorglub
Matelot
Matelot
zorglub


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyJeu 04 Nov 2010, 14:00

voici comme promis les photos, mille excuse pour la qualité car ce sont des photos papiers reprises en photo

1994 debut du chantier
le TOURVILLE D610 au 1/100ème - sur plans 58660044


collage du pont
le TOURVILLE D610 au 1/100ème - sur plans 58660057


ouvriers en action (chantier = table à manger)
le TOURVILLE D610 au 1/100ème - sur plans 58660075


Début super-structure
le TOURVILLE D610 au 1/100ème - sur plans 58660096


Debut mat arriere
le TOURVILLE D610 au 1/100ème - sur plans 58660119

le TOURVILLE D610 au 1/100ème - sur plans 58660136


Mat avant + arriere avancé
le TOURVILLE D610 au 1/100ème - sur plans 58660155


Lorsque j'ai fait la peinture, j'en ai profité pour repeindre le Corse, et du coup, mon frère m'a ramené en cale-sèche le Surcouf pour qu'il soit repeint également
le TOURVILLE D610 au 1/100ème - sur plans 58660189


_________________
le TOURVILLE D610 au 1/100ème - sur plans Demon41 Zorglub, le Démon des Carpates le TOURVILLE D610 au 1/100ème - sur plans Demon41
Revenir en haut Aller en bas
http://zorglub-fuzeao.e-monsite.com
Invité
Invité
Anonymous


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyJeu 04 Nov 2010, 15:38

ho la belle flotte d'escorteurs, finalement c'est un chantier familial!
Revenir en haut Aller en bas
zorglub
Matelot
Matelot
zorglub


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyDim 07 Nov 2010, 19:37

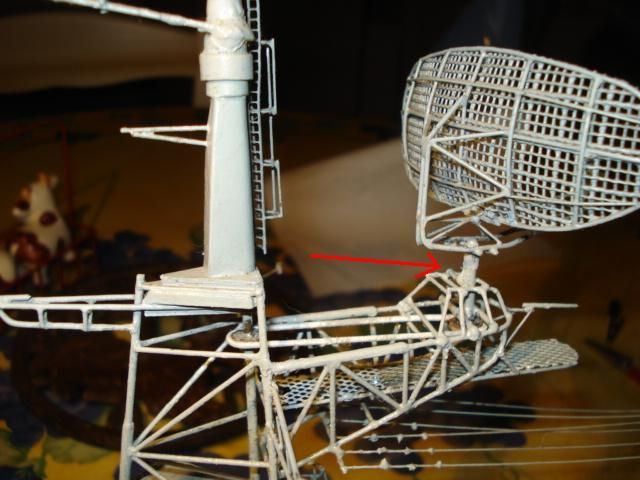

la réparation de l'axe du radar est terminée.

il a fallu dessouder l'ensemble , refaire un axe qui tourne et ressouder l'ensemble.

la courroie a été difficile à refaire car elle sautait tout le temps, j'ai donc été obligé de souder 2 petites barres qui servant de guide (près de la poulie coté radar)

a peu près 15h de travaux en 2 week-end

le TOURVILLE D610 au 1/100ème - sur plans 58766365

_________________
le TOURVILLE D610 au 1/100ème - sur plans Demon41 Zorglub, le Démon des Carpates le TOURVILLE D610 au 1/100ème - sur plans Demon41
Revenir en haut Aller en bas
http://zorglub-fuzeao.e-monsite.com
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyDim 07 Nov 2010, 19:43

Le bonjour te va,

Ah oui car tu as des renvois d'angle !

_________________
le TOURVILLE D610 au 1/100ème - sur plans Parche16
Revenir en haut Aller en bas
Invité
Invité
Anonymous


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyDim 07 Nov 2010, 19:59

une belle réparation et un mat radar impeccable
Revenir en haut Aller en bas
zorglub
Matelot
Matelot
zorglub


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyDim 07 Nov 2010, 20:53

il y a un petit angle car je n'ai pas soudé verticalement l'axe, je m'en suis rendu compte plus tard.

si la courroie ressaute , je serais obligé de recomencer la réparation. le TOURVILLE D610 au 1/100ème - sur plans Demon27

_________________
le TOURVILLE D610 au 1/100ème - sur plans Demon41 Zorglub, le Démon des Carpates le TOURVILLE D610 au 1/100ème - sur plans Demon41
Revenir en haut Aller en bas
http://zorglub-fuzeao.e-monsite.com
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyDim 07 Nov 2010, 20:57

bien le bonjour

une installation très ingenieuse de l'ensemble un exemple à citer à tous ceux qui on envie de se lancer dans le radicommander
Revenir en haut Aller en bas
zorglub
Matelot
Matelot
zorglub


le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans EmptyVen 12 Nov 2010, 17:38

il a fallu que je change la courroie car elle sautait encore et supprimer une tige de guide qui créait l'angle.

je m'attaque maintenant à la construction des rampes MM38


_________________
le TOURVILLE D610 au 1/100ème - sur plans Demon41 Zorglub, le Démon des Carpates le TOURVILLE D610 au 1/100ème - sur plans Demon41
Revenir en haut Aller en bas
http://zorglub-fuzeao.e-monsite.com
Contenu sponsorisé




le TOURVILLE D610 au 1/100ème - sur plans Empty
MessageSujet: Re: le TOURVILLE D610 au 1/100ème - sur plans   le TOURVILLE D610 au 1/100ème - sur plans Empty

Revenir en haut Aller en bas

le TOURVILLE D610 au 1/100ème - sur plans
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: Modèles achevés MARINE MILITAIRE :: Destroyers, Frégates & Corvettes-
Sauter vers:
