Quelle inclinaison donner à l’hélice vs ligne de flottaison ?

Bonjour,

Il y a t-il un angle à respecter entre l'axe de l'hélice et la ligne de flottaison ?
Pour un futur projet, je dois définir l'emplacement du moteur mais cela joue sur l'inclinaison de l'arbre d'hélice et donc de l'angle de l'hélice.
Merci.
Frédo

Bien le bonjour

l'angle de couche de l'arbre d'helice (inclinaison de l'arbre) doit être si possible parallèle à la ligne de flottaison on normalement le meilleur rendement de  l'hélice en poussée ça c'est la théorie  mais la forme de la coque intervient aussi

quelques degrés en angle de couche négatif n'est pas gênant  en soi

l'hydrodynamique c'est quelque chose de très complexe

Pour quelle maquette ?

Je projette de faire le catamaran de pêche dont le plan est parue dans MRB n°642.
Dans la revue, il est statique mais j'ai fait agrandir les plans de façon à les avoir au 1/20e.
Frédo

Bonjour,

Voici le plan.
Frédo

L'axe n'est pas bon, tu dois être parallèle à la quille et creuser la quille.

Bien le bonjour

en général l'inclinaison aussi importante est de faire décoller de l'eau de faire déjauger la coque la forme de la coque à l'avant doit faire lever le nez

d'autre part je vois mal modifier l'inclinaison dans la coque

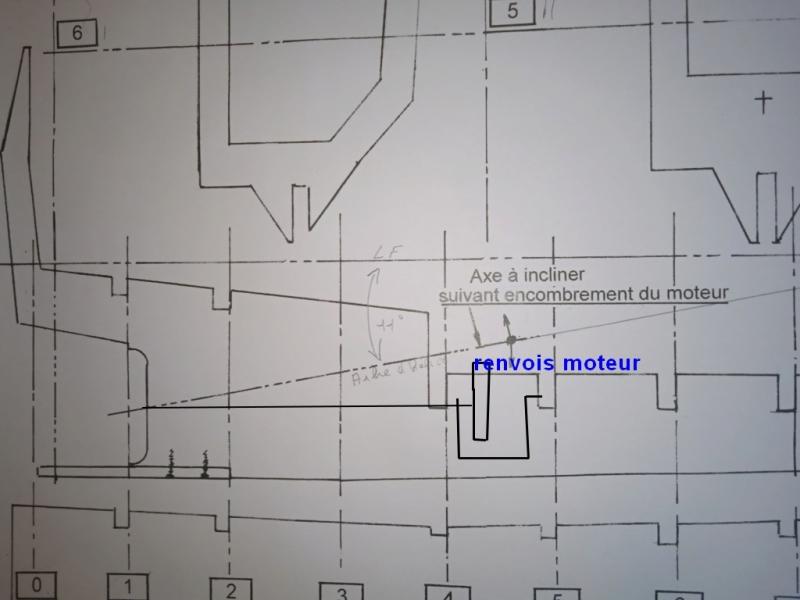

l'arbre doit être comme cela

Je peux aussi,en allongeant le tube d'étambot avancer le moteur vers l'avant afin de réduire l'angle.
Frédo

Bien le bonjour

la solution du renvoi moteur risque de poser problème lors du bordage de la coque

allonger le tube d'étambot est une meilleur solution

Bonjour,

Il serait intéressant d'avoir une photo de l'ossature quille + couple )  pour mieux se rendre compte.

Pour l'instant je n'ai rien fais, j'étudie le projet.
Voici deux  photos parues dans l'article concernant la construction.
Frédo

Bonjour,

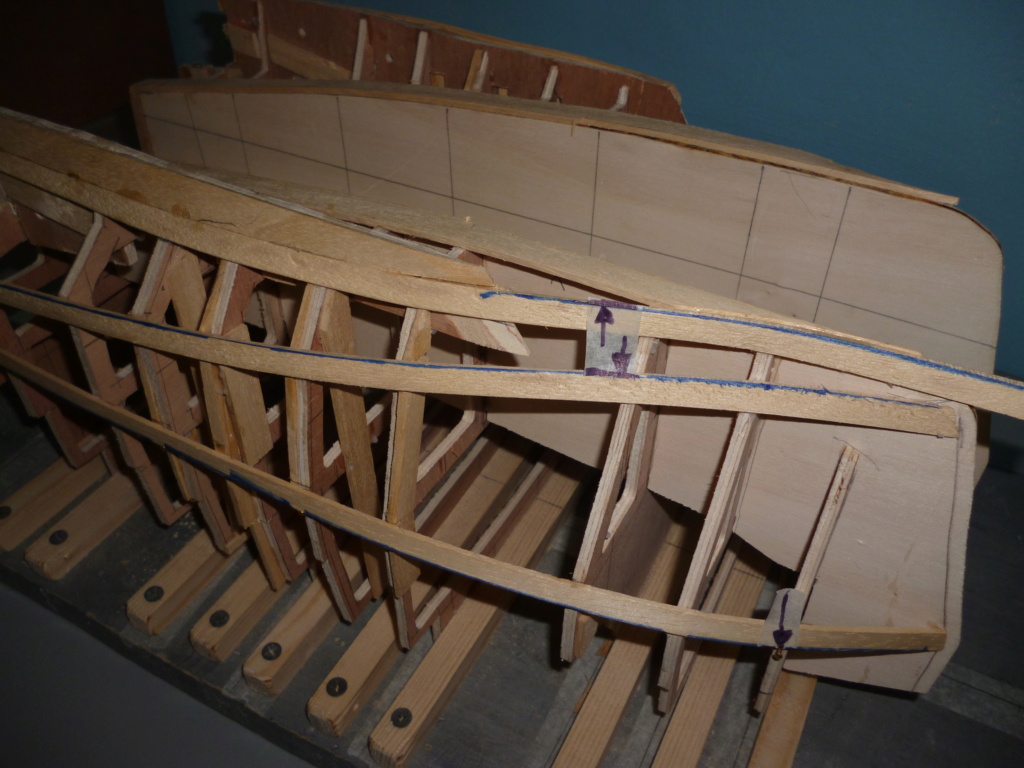

J'ai finalement réalisé l'ensemble quille couples pour voir ce que cela donne en réel.
Est-il possible de faire une transmission par courroie du moteur à l'arbre d'hélice ?
Merci.

Frédo

Existe t'il des arbres de transmission flexible ?
Merci.
Frédo

Voici une simulation de la position de l'arbre d'hélice.
Qu'en pensez-vous ?
Merci.
Frédo

Bonjour,

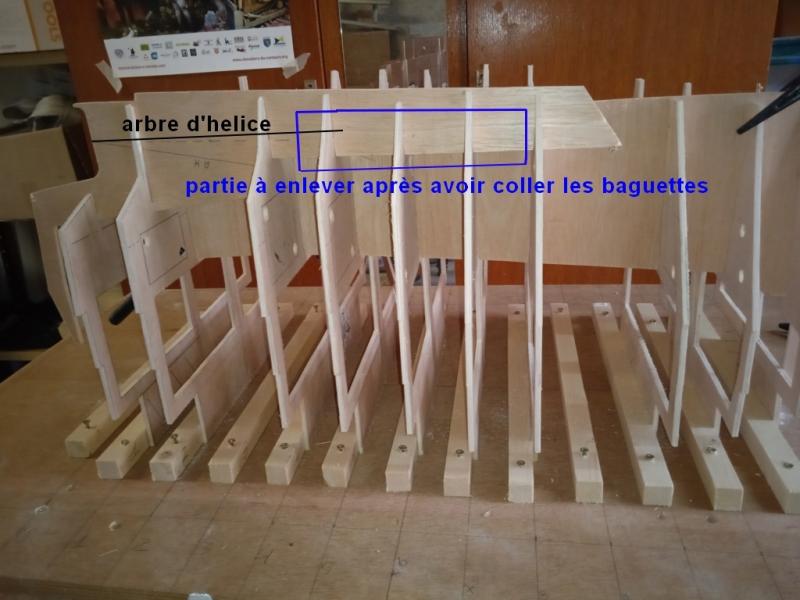

ci-joint ce que tu peux faire après avoir coller les baguettes.Tu peux découper la quille et les couples.
Il arrive même que j'enlève des couples si nécessaire.

[url=][/url]

Bonjour,
Voici un essai de placement du tube d'étambot.
Il me reste à supprimer les morceaux de quille pour loger le moteur.
Qu'en pensez-vous ?
Merci.
Frédo

Cela devrait aller, ensuite tu enlèveras ce qu'il faut en fonction du moteur. Tu le feras quand la coque sera fini pour conserver suffisamment de bois pour le montage.
