MessageSujet: ...   Sam 31 Oct 2009, 12:54

Aah les jeunes, vous voyez bien que les maths servent à quelque chose!...
Ca va être sympa au final tout ca.
Revenir en haut Aller en bas
http://chris34570.skyrock.com/
pécheur
Major
Major



MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Sam 31 Oct 2009, 13:06

merci chris
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Construction du springer   Sam 31 Oct 2009, 13:12

moi je veux bien tout ce que tu veux, mais à mon avis celles de la photos sont trop hautes et celles de la maquette réaliste alors que le springer ne l'est pas...
il y en a deux !

maintenant tu fais ce que tu veux !
A+

_________________
Revenir en haut Aller en bas
pécheur
Major
Major



MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Sam 31 Oct 2009, 13:58

ok merci
Revenir en haut Aller en bas
pécheur
Major
Major



MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Lun 02 Nov 2009, 12:00

Bonjour ayant mis l'enduit hier et le peinture ce matin je vais comander cette apremidi l'arbre d'helice, l'helice . Quelle magasin en vente par correspondance serait le meilleur pour moi?
Revenir en haut Aller en bas
Akula
Maître
Maître
avatar

Localisation : Metz

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Lun 02 Nov 2009, 12:10

Salut,

Pas de photos de tes travaux ???? C'est quoi ce chantier !!!


Pour le tube et arbre d'hélice, n'as-tu pas moyen d'aller voir dans un magasin sur Le Mans ???

Je dis cela pour t'éviter des fris de port inutile, et ce genre de pièce est relativement courante dans un magasin de modélisme.
A priori 3 magasins sur Le Mans:

Rally-Mans, rue prémartine ;
Le Mans Modélisme, rue Montoise ;
Radio-Maquette, place République.

Après c'est à toi de voir.

En VPC, Weymuller.

+
Revenir en haut Aller en bas
pécheur
Major
Major



MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Lun 02 Nov 2009, 12:25

au mans il y a plus que radio maquette les autres ne sont plus la. et pour les photo sa arive cet apremidi
Revenir en haut Aller en bas
pécheur
Major
Major



MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Lun 02 Nov 2009, 13:07

Je compte prendre la premiere http://www.weymuller.fr/index.php?navcat=1-202-221&modcontent=6

par contre je ne sais pas quelle arbre prendre
Revenir en haut Aller en bas
Akula
Maître
Maître
avatar

Localisation : Metz

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Lun 02 Nov 2009, 13:52

Ouais, bon.

L'hélice dépend du moteur qu'il y aura dans ton bateau. Là tu vises petit.
Prend la en M4, tu pourras par la suite changé ton hélice en plastoc par du laiton si tu as les finances, et de toute façon, la plupart des hélices sont en M4 (entre 30 et 80mm)

L'arbre + tube, prend celui à la bonne longueur: distance entre ton axe moteur et ton hélice (sur le plan).

tangkart a écrit:
au mans il y a plus que radio maquette les autres ne
sont plus la. et pour les photo sa arive cet apremidi

Tentes quand même le coup chez eux, sait-on jamais qu'ils aient du matériel "navi".
Revenir en haut Aller en bas
pécheur
Major
Major



MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Lun 02 Nov 2009, 14:09

J'ai trouver celahttp://www.weymuller.fr/index.php?navcat=1-202-216&modcontent=6&op=view_fic&artid=2282

Mais chez eux (radio maquette) j'y sui aller et il ne vendent que des kit et pas de pièce détaché
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Construction du springer   Lun 02 Nov 2009, 14:10

Je t'ai d'éjà donné le truc pour calculer la longueur de ton arbre et du tube d'étanbot

_________________
Revenir en haut Aller en bas
Akula
Maître
Maître
avatar

Localisation : Metz

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Lun 02 Nov 2009, 14:17

Donc tu as regarder ce document avant de choisir ?

http://weymuller.netlorconcept.com/data/doc-5/group_2/divers/etambot.pdf

Ce que tu as choisis est un arbre de 2mm... Un peu léger.

C'est simple en fonction du moteur que tu vas y mettre, ton hélice va patiner dans la semoule.
Qui plus est la coque du Springer est un sabot pas très hydrodynamique (voir pas du tout), il lui faut quand même une certaine poussée.

Regarde ce que dit l'article à ce sujet (MRB n° 550).

Là tu vas droit dans le mur.

Un Set-up qui pour moi irair mieux (si l'on reste dans du matériel basique):
Speed 600 réducté 1/3 + tube et arbre en 4mm (longueur ???) + hélice 3 ou 4 pales de 40mm.


Mitch -> Je m'en doutais, je lui ai remis le truc, mais z'écoutent plus rien ces jeunes, ils foncent tête baissée
Revenir en haut Aller en bas
pécheur
Major
Major



MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Lun 02 Nov 2009, 14:21

vous pourrez pas faire comme moi j'ai mis un lien avec plus qu'a payer
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Construction du springer   Lun 02 Nov 2009, 14:26

Ne pourrais tu pas être plus précis dans tes textes ?
je ne comprends ce tu as dit avant !

Citation :
vous pourrez pas faire comme moi j'ai mis un lien avec plus qu'a payer
Voilà ma réponse :
Je vois que sur le plan le tube d'étambot est implanté. Il y a aussi son diamètre ø35/40 ou ø3,5 ou 4 mm ! .... Il faudra mettre quelques renforts autour pour tenir le tube ...


Mais cela ne change rien du tout au plan !
Quelque soit l'échelle c'est un rapport de proportions !


Si le bateau est plus petit on calcule le rapport entre celui qui est construit et celui qui est l'existant (celui du plan) que l'on rapporte à la longueur du tube sur le plan !!!

Donc quelque soit le cas tu as toujours la longueur du tube....

Voilà quelque soit l'échelle du plan et celui de la maquette il y a toujours un rapport !

_________________
Revenir en haut Aller en bas
Akula
Maître
Maître
avatar

Localisation : Metz

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Lun 02 Nov 2009, 15:17

Pour le 35 / 40mm il s'agit de l'hélice, Mich

Ce qui implique naturellement un tube d'étambot de 4mm, CQFD.


Tangkart, les liens je veux bien les mettre, mais:

1- il me faut la longueur du tube
2- je ne donne qu'un avis, pas la sainte parole
3- Tu peux aussi faire tes propres recherches sur le site de Weymuller avec les conseils que l'on te donne, ça t'apprends aussi à te débrouiller et à être plus autonome. (oui Papa ! )

Et il te faut un variateur de vitesse et une batterie soit dit en passant.
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Construction du springer   Lun 02 Nov 2009, 15:39

Akula a écrit:
Pour le 35 / 40mm il s'agit de l'hélice, Mich
Ce qui implique naturellement un tube d'étambot de 4mm, CQFD..

excuse moi akula je me suis emmêlé les pinceaux ! Tu as totalement raison ! Quand à la longueur du tube d'étambot tu implantes le moteur sur le plan, pour un 600 tu vas voir les cotes sur le web tu le dessines à l'échelle du plan, vois si tu mets un jeu de cardans et tu mesures le reste c'est l'axe et le tube est légèrement plus petit !

_________________
Revenir en haut Aller en bas
pécheur
Major
Major



MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Lun 02 Nov 2009, 18:58

J'ai trouver l'arbre avec helice mais je n'ai pas l'objet qui est entre le moteur et l'arbre. Comment sa s'apelle et est-ce qu'il en on?
Revenir en haut Aller en bas
Akula
Maître
Maître
avatar

Localisation : Metz

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Lun 02 Nov 2009, 19:54

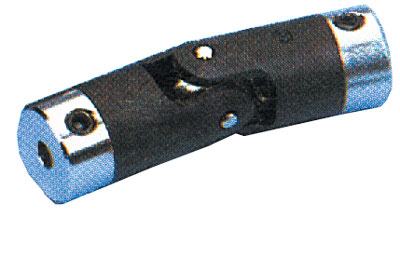

C'est un cardan et oui ils en ont, ça ressemble à ça:

Revenir en haut Aller en bas
pécheur
Major
Major



MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Mar 03 Nov 2009, 08:54

http://www.weymuller.fr/index.php?navcat=1-354-15532&modcontent=6&op=view_fic&artid=2103

moi 'avai trouver cela ressemble plus a ce qu'il y avait sur mon autre bateaux
Revenir en haut Aller en bas
Akula
Maître
Maître
avatar

Localisation : Metz

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Mar 03 Nov 2009, 09:35

Tu comptes mettre une hélice d'avion ????

Quand je te montre une pièce, c'est qu'elle est adpatée. J'évite d'induire quelqu'un en erreur, surtout s'il est débutant.
Si je n'est pas de solution au problème je ne vais pas te proposer des pièces que je ne connais pas... Passons

Je pense que tu faisais référence à ceci:



C'est un manchon d'accouplement rigide.


Avant de tout acheter, fais toi une liste de ce dont tu as besoin (a priori tu as déjà l'ensemble radio).
Dans l'ordre d'implantation (avant vers arrière):

- batterie ;
- variateur ;
- Moteur (lequel ?) sans cela tu ne peux pas choisir ton arbre (tu n'as pas les cotes) ni ton cardan (pas le diamètre de l'axe moteur) ;
- réducteur (selon le moteur choisi tu en auras besoin ou pas) ;

- Cardan (graupner par ex, c'est fiable) ;
- Tube + arbre d'hélice à la bonne longueur ;
- hélice (plastique ou laiton selon budget) de 35 à 40mm.


Une fois que ton choix de matériel est fait en fonction de tes besoins et/ou budget, alors tu pourras passer commande.

Mais là tu es en train de reculer sur ton chantier car tu ne sais pas vraiment quoi choisir, la preuve tu nous montre des pièces pour avion.


Bref l'avenir de ton bateau est entre tes mains, avec L'ancien nous t'avons donné les clefs du problème, à toi de décider.

+
Revenir en haut Aller en bas
pécheur
Major
Major



MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Mar 03 Nov 2009, 09:46

Il me faut tous sa le reste je met pas ou j'ai deja. et le moteur j'ai un ancien de voiture il resemble à celui de l'autre bateau. mais sinon je prend celui qu'il mette sur le mrb soit un speed 600
- Moteur
- Cardan
- Tube + arbre d'hélice à la bonne longueur ;
- hélice (plastique ou laiton selon budget) de 35 à 40mm.
Revenir en haut Aller en bas
pécheur
Major
Major



MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Mar 03 Nov 2009, 09:54



c'etait sur mon autre bateau
Revenir en haut Aller en bas
Akula
Maître
Maître
avatar

Localisation : Metz

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Mar 03 Nov 2009, 10:09

Matériels de propulsion pour Springer :





-
Variateur Speed profi 40R : 38.40€


http://www.weymuller.fr/index.php?navcat=1-420-422&modcontent=6&op=view_fic&artid=22393


-
Batterie Pb, 6V 4Ah : 10€


http://www.weymuller.fr/index.php?navcat=1-225-231&modcontent=6&op=view_fic&artid=571


-
Moteur Speed 600 7.2V : 13.70€


http://www.weymuller.fr/index.php?navcat=1-354-361&modcontent=6&op=view_fic&artid=844


-
Réducteur 3 :1 pour speed 500/600 :
20.80€


http://www.weymuller.fr/index.php?navcat=1-354-373&modcontent=6&op=view_fic&artid=24370


-
Cardan Graupner 3,2 – 4mm : 9.10€


http://www.weymuller.fr/index.php?navcat=1-202-217&modcontent=6&op=view_fic&artid=2295


-
Arbre 4mm + tube d’hélice : 6.10€ à 7.10€
selon la longueur nécessaire.


http://www.weymuller.fr/index.php?navcat=1-202-216&modcontent=6&op=view_fic&artid=2284


-
Hélice 40mm laiton pas à gauche ou à droite (pas
d’importance) : 10.50€


http://www.weymuller.fr/index.php?navcat=1-202-220&modcontent=6


Ou hélice plastique 40mm : 2.70€


http://www.weymuller.fr/index.php?navcat=1-202-221&modcontent=6





Attention : le réducteur n’est pas obligatoire, mais conseillé.
Il permet de tourner des hélices plus grandes et d’avoir un meilleur rendement,
donc consommation de courant plus faible et meilleure autonomie.
Si tu ne veux pas le prendre, il te faudra descendre d’une
taille l’hélice (passer de 40mm à 35 voire 30).


Quant au variateur, ne pas en prendre c’est pas très malin…
Après si c’est une question de budget, ça peut se comprendre.
Ton moteur de voiture, garde le pour un autre jouet il ne poussera jamais ton bateau.
La batterie, si c'est comme ton ancien bateau, ta pile 4.5V va faire triste mine au bout de 3min.






D’autres questions ???????????????


Maintenant, tu peux mettre ton bateau sur une étagère et attendre d'avoir le budget pour l'équiper.
En plus avec cette liste, tu peux démonter les éléments et les mettre dans un autre bateau plus tard.




+
Revenir en haut Aller en bas
pécheur
Major
Major



MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Construction du springer   Mar 03 Nov 2009, 10:14

ok merci pour cette liste je commande sa
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Construction du springer   Mar 03 Nov 2009, 10:49

le bonjour vous va les forumeux,
je remercie Akula pour toutes références quantifiées, qui ont nécessiré une recherche importante afin que tangkart puisse gaire naviguer sa maquette.
Merci beaucoup à AKULA et tous, car cela fait la force de votre forum, la réponse à des questions précises !
Cela fait plaisir d'être dans ce forum.

_________________
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Construction du springer

Revenir en haut Aller en bas

Construction du springer
Revenir en haut
Page 4 sur 8Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant
 Sujets similaires
-
» Date de construction d'une maison familiale ?
» carrière en construction
» Ma dollhouse enfin en cours de construction !!!!! :)
» idée d'une futur réunion voir la construction du Jean Bart
» construction normande

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL LINERS, MARINE CIVILE & OFNIS-
Sauter vers:
