MessageSujet: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyJeu 02 Mai 2019, 22:01

Bonsoir à tous

J'ouvre ce sujet pour pouvoir, de la façon la plus thématique possible, parler de l'armement de notre Royale durant les années 30-40.
J'ai pensé que ce sujet était suffisamment vaste pour ne pas en parler brièvement au détour d'un autre post, le PA Joffre par exemple ... Very Happy
Il est vrai aussi que je travaille maintenant depuis plusieurs années sur ce sujet et que je souhaite vous faire partager mes travaux.
Je vais donc commencer par un petit rappel de notre armement en partant du plus gros calibre.
En ce qui concerne le très gros :

  - 406 mm pour type province (2 unités prévues, noms à choisir parmi : Alsace-Bourgogne-Flandre-Normandie)
Coupe du canon selon plan du CAA :

Armement des navires de la Royale durant la 2 GM Canon_10

Tourelle prévue (extrapolation) :

Armement des navires de la Royale durant la 2 GM Tourel10

  - 380 mm pour type Richelieu (Richelieu & Jean Bart), Gascogne (même coque mais avec armement principal réparti entre l'avant et l'arrière)

Armement des navires de la Royale durant la 2 GM 380_mm10

Brest :

Armement des navires de la Royale durant la 2 GM Img_3110

_________________
Amicalement,
Pierre
Armement des navires de la Royale durant la 2 GM Richel10
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyJeu 02 Mai 2019, 23:36

Concernant le 406 mm, le poids du canon seul (hors culasse) était de 11 948,50 Kg, pour une longueur de 21,266 m.
En fait un canon de 431 mm a bien été envisagé, une commande de 50 tonnes de poudre SD ayant été passée auprès du Service des Poudres, en date du 29 mars 1939.

_________________
Amicalement,
Pierre
Armement des navires de la Royale durant la 2 GM Richel10
Revenir en haut Aller en bas
DAGORNSON
Amiral
Amiral
DAGORNSON

Localisation : Hautes-Alpes

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyVen 03 Mai 2019, 07:25

Hello Pierre,
Voilà un sujet intéressant! Je m'installe... Prends place!
J'ai pu voir le canon restant à Brest en 2003, je vous fait partagé les photos, en le voyant, on s'imagine la taille que devait faire une tourelle quadruple... affraid
Armement des navires de la Royale durant la 2 GM Canon_10
Armement des navires de la Royale durant la 2 GM Moi_et10

_________________
Armement des navires de la Royale durant la 2 GM 16884313

Revenir en haut Aller en bas
http://www.navires-maquettes.com/
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyVen 03 Mai 2019, 08:24

Merci Christian pour le partage de ces photos.😉

_________________
Amicalement,
Pierre
Armement des navires de la Royale durant la 2 GM Richel10
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyLun 06 Mai 2019, 16:48

Bonjour à tous

Je reprend donc le post concernant mes modélisations 3D avec la suite du 13,2 mm CAD.

État d'avancement :

Armement des navires de la Royale durant la 2 GM 132_ca12

_________________
Amicalement,
Pierre
Armement des navires de la Royale durant la 2 GM Richel10
Revenir en haut Aller en bas
migou31
Elève officier
Elève officier
migou31

Localisation : Région Toulousaine
Navire préféré : Tous

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyMer 08 Mai 2019, 08:32

Bravo Pierre pour ce magnifique sujet, avec ta documentation et ton travail de reconstitution voila un programme prometteur!
Un de plus sur le canapé Prends place!
Jean

_________________
Ce qui n'est pas partagé est perdu Cool
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyMer 08 Mai 2019, 11:00

Merci à toi Jean et fais nous encore profiter longtemps de tes merveilles ! Wink

_________________
Amicalement,
Pierre
Armement des navires de la Royale durant la 2 GM Richel10
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyMer 08 Mai 2019, 13:50

Le bonjour te va Pierre,
merci pour cette entrée en matière très intéressante sur l'armement des navires de la Royale.
Pour ceux qui éventuellement ne savent pas comment cela fonctionne voici le système d'armement par contre  la correspondance des chiffres est en anglais.
1. Platform deck
2. Shell room
3. Lower deck
4. Magazine
5. Middle deck
6. Trunk
7. Main deck
8. Barbette
9. Working Chamber
10. Upper Deck
11. Roller path
12. Cradle
13. Gunhouse




Armement des navires de la Royale durant la 2 GM Tourel11

_________________
Armement des navires de la Royale durant la 2 GM Parche16
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyMer 08 Mai 2019, 16:06

Vidéo très intéressante sur le principe de fonctionnent des tourelles de gros calibres.
Merci l'Ancien Wink

_________________
Amicalement,
Pierre
Armement des navires de la Royale durant la 2 GM Richel10
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyMer 08 Mai 2019, 16:09

Petite avancée de mes travaux, le tireur va enfin pouvoir s'asseoir ! Laughing

Armement des navires de la Royale durant la 2 GM 132_ca13

Armement des navires de la Royale durant la 2 GM 132_ca14

_________________
Amicalement,
Pierre
Armement des navires de la Royale durant la 2 GM Richel10
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyMer 08 Mai 2019, 16:30

Re bonjour vous va,
merci pour ce merci..... Bien

_________________
Armement des navires de la Royale durant la 2 GM Parche16
Revenir en haut Aller en bas
LA VEILLE
Lieutenant de Vaisseau
Lieutenant de Vaisseau
LA VEILLE

Localisation : région parisienne

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyJeu 09 Mai 2019, 20:09

superbe Pierre Bravo... Bravo...
cheers
Nicolas

_________________
Armement des navires de la Royale durant la 2 GM WctkZ2t

https://ladiagonaledubosco.blogspot.fr/
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyLun 13 Mai 2019, 11:48

Merci Nico Wink

_________________
Amicalement,
Pierre
Armement des navires de la Royale durant la 2 GM Richel10
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyLun 13 Mai 2019, 20:12

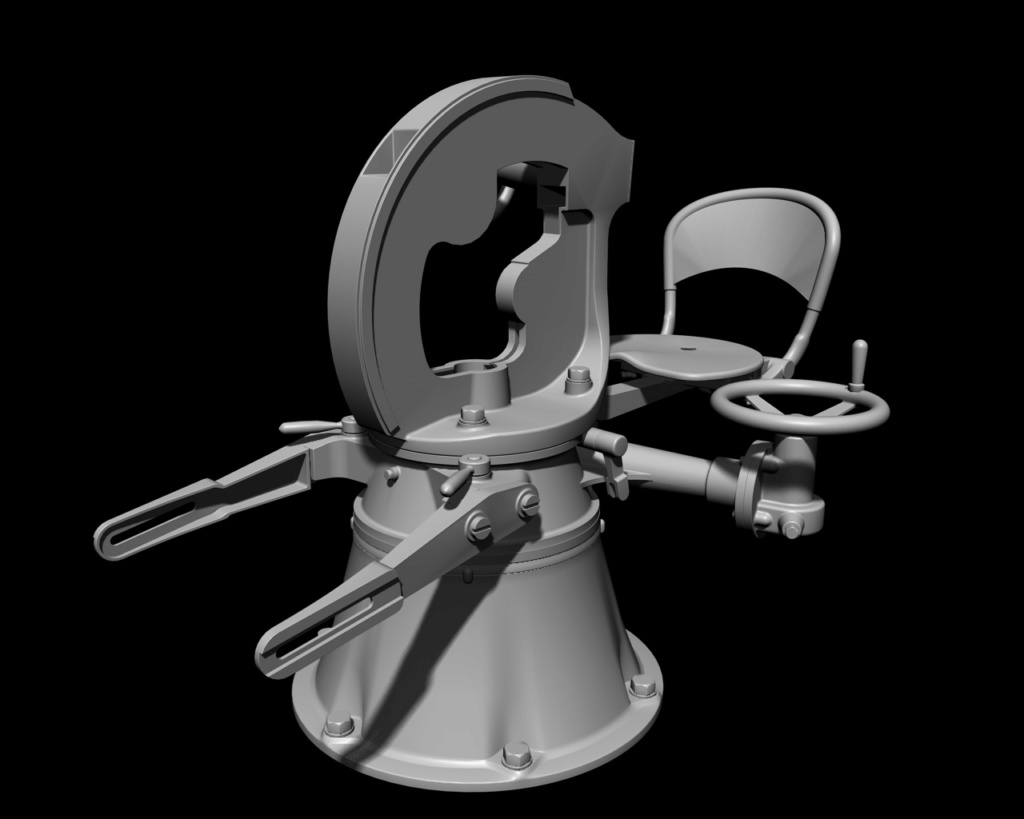

Justement Nico, je me suis inspiré de ta photo et j'ai modifié le siège.
Ça me parait plus réaliste.

Armement des navires de la Royale durant la 2 GM 132_ca15

_________________
Amicalement,
Pierre
Armement des navires de la Royale durant la 2 GM Richel10
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyMar 14 Mai 2019, 00:22

Petite avancée avant dodo ... Sleep

Armement des navires de la Royale durant la 2 GM 132_ca16

_________________
Amicalement,
Pierre
Armement des navires de la Royale durant la 2 GM Richel10
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyJeu 27 Juin 2019, 20:57

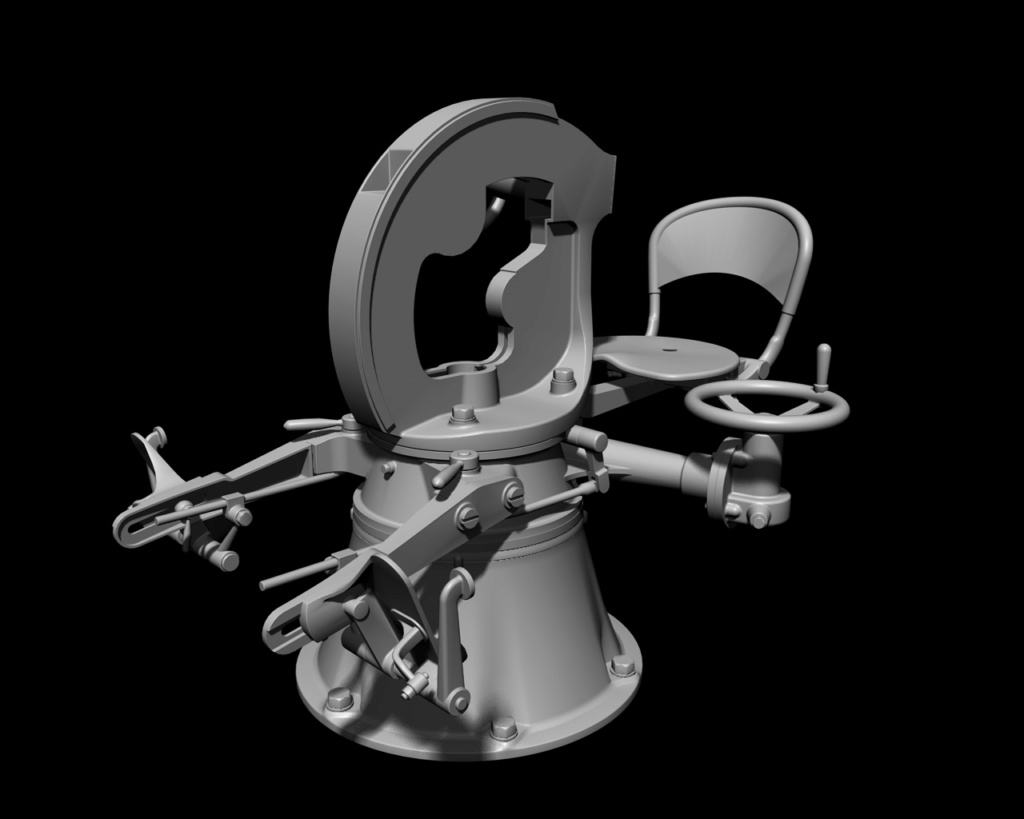

Bonsoir à tous
Petite avancée entre deux vols. Wink

Armement des navires de la Royale durant la 2 GM 132_ca17

_________________
Amicalement,
Pierre
Armement des navires de la Royale durant la 2 GM Richel10
Revenir en haut Aller en bas
Yuth
Crabe Tambour
Crabe Tambour
Yuth

Localisation : Paris sur Seine
Navire préféré : Marine Nationale & Nihon Kaigun

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyVen 28 Juin 2019, 06:38

superbe comme toujours Smile
et au moins le canonnier peur poser ses pieds et faire un roupillon Wink

_________________
Armement des navires de la Royale durant la 2 GM Yuthbi10
Revenir en haut Aller en bas
http://www.laroyale-modelisme.net
migou31
Elève officier
Elève officier
migou31

Localisation : Région Toulousaine
Navire préféré : Tous

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyVen 28 Juin 2019, 07:39

Ce qui est bien, en suivant l'évolution de ton travail de reconstitution, c'est qu'on découvre des détails qu'on aurait zappés en découvrant un travail achevé!
Donc, un grand coup de chapeau Bravo... Bravo... Bravo...
Quand tu es aux commandes de ton aéroplane, tu ne te fais pas des mélanges avec tous ces canons antiaériens ? Laughing
Vivement la suite !
Jean

_________________
Ce qui n'est pas partagé est perdu Cool
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyVen 28 Juin 2019, 11:41

Merci les Amis
Les pédales m'ont donné pas mal de boulot, heureusement que la photo de Nico m'a bien aidé ! Wink
Il y a 3 semaines j'ai visité un musée sur la côte bretonne (Camaret) où il y avait 2 affûts venant de sous-marins italiens, mais ils étaient du modèle suivant.  Neutral
Jean : pas de mélanges, mais j'en rêve un peu la nuit !  Laughing

Armement des navires de la Royale durant la 2 GM Img_5810

_________________
Amicalement,
Pierre
Armement des navires de la Royale durant la 2 GM Richel10
Revenir en haut Aller en bas
denis25
Major
Major
denis25

Localisation : Besançon 25
Navire préféré : Bismarck,Tirpitz,Prinz Eugen, Scharnhorst

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyVen 28 Juin 2019, 14:47

L'ancien a écrit:
Le bonjour te va Pierre,
merci pour cette entrée en matière très intéressante sur l'armement des navires de la Royale.
Pour ceux qui éventuellement ne savent pas comment cela fonctionne voici le système d'armement par contre  la correspondance des chiffres est en anglais.
1. Platform deck
2. Shell room
3. Lower deck
4. Magazine
5. Middle deck
6. Trunk
7. Main deck
8. Barbette
9. Working Chamber
10. Upper Deck
11. Roller path
12. Cradle
13. Gunhouse




Armement des navires de la Royale durant la 2 GM Tourel11

Comment fais-tu pour avoir l'image animée, lorsque je fais une sauvegarde, j'ai une image fixe.

_________________
Armement des navires de la Royale durant la 2 GM Captur20
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyMer 14 Aoû 2019, 21:16

Chers camarades bonsoir
J'ai stoppé la progression de mon 13,2 mm CAD, car la photo de notre ami Nicolas (La Veille) m'a fait découvrir une erreur colossale dans ma modélisation !
Armement des navires de la Royale durant la 2 GM Pleure10
Donc en attendant une prochaine visite aux Archives, c'est standby ! Sad

J'ai repris quelques travaux sur le ACAD de 37, avec de nouveaux pare-flammes :

Armement des navires de la Royale durant la 2 GM Affzt_10

_________________
Amicalement,
Pierre
Armement des navires de la Royale durant la 2 GM Richel10
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM EmptyDim 01 Sep 2019, 12:25

Bonjour à tous

Concernant l'ACAD, j'ai modélisé (pour le fun) la partie principale de la culasse de l'arme.
Pièce pas facile à appréhender car le plan est un petit peu compliqué ...

Armement des navires de la Royale durant la 2 GM Culass10

_________________
Amicalement,
Pierre
Armement des navires de la Royale durant la 2 GM Richel10
Revenir en haut Aller en bas
Contenu sponsorisé




Armement des navires de la Royale durant la 2 GM Empty
MessageSujet: Re: Armement des navires de la Royale durant la 2 GM   Armement des navires de la Royale durant la 2 GM Empty

Revenir en haut Aller en bas

Armement des navires de la Royale durant la 2 GM
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» La Paëlla royale en 1 heure de préparation et cuisson
» QUIZ PHOTO 10
» Dragueurs stationnaires outre mer
» Bunkering (remplir la soute à charbon)
» Fleur de lys

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: RECUEIL DE DOCUMENTATION & PLANS :: Navires et Histoire Navale-
Sauter vers:
