MessageSujet: ROTADUR   ROTADUR EmptyMar 22 Jan 2019, 22:37

Bonsoir à tous.
Le 23 octobre 2017; j'avais posté la construction d'un hydrofoil à passagers et vous avais parlé rapidement d'un système de propulsion tous azimuts qui avait été installé sur un remorqueur portuaire.
Le procédé fonctionnait bien mais le navire avait un problème pour tenir la ligne droite.
J'ai donc fabriqué un bac amphidrome muni de deux de ces systèmes de propulsion. Il est donc possible de corriger sa trajectoire en fonction des courants ou du vent et même de marcher en crabe ou de faire un tour sur place.
Puisque ce système fonctionnait sur des maquettes et n'existait pas après toutes les recherches effectuées, j'en ai donc fait une demande de brevet à l'INPI.
Cela m'a pris pas mal de temps, beaucoup d'échanges avec cet organisme et revendiquer l'originalité de mon brevet au vu des systèmes un peu analogues dont les brevets avaient déjà été déposés.(Certains avant l'année 1900).

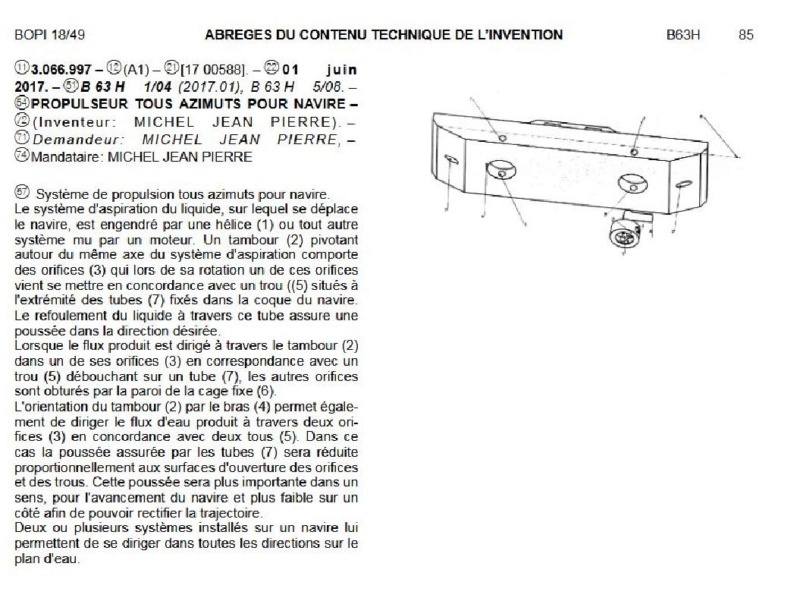

Voici la parution au journal officiel de l'INPI :
ROTADUR Brevet12

Et en voici maintenant sa fabrication :

ROTADUR A2011

Construction habituelle tôle étamée 18/100è et renforts en fil électrique 2.5mm2

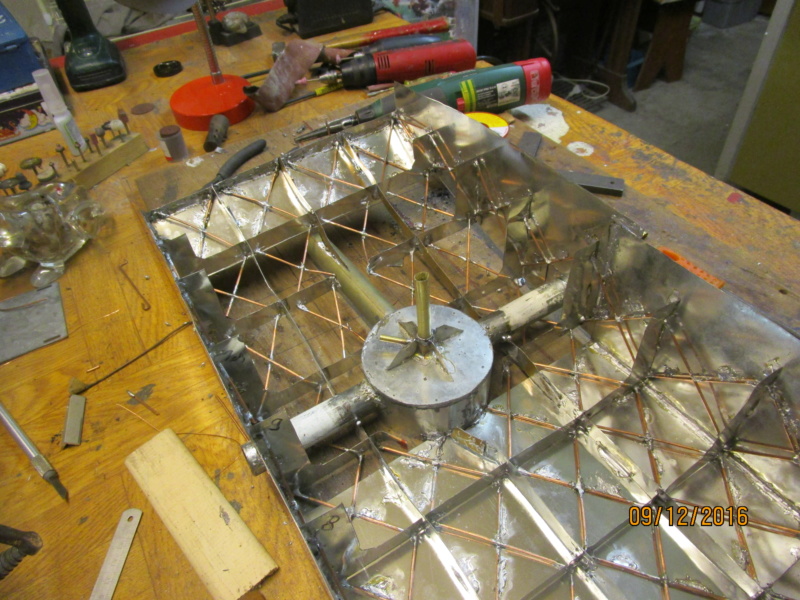

ROTADUR A2511

Un cylindre avec ses 3 sorties est fixé à la coque.

ROTADUR A3610

Et voici un tambour percé de 3 trous qui va pivoter à l'intérieur du cylindre

ROTADUR A3810

Ici un trou du tambour est en concordance avec un tube du cylindre. Marche avant ou arrière par exemple

ROTADUR A3910

Et maintenant une marche combinée avant/tribord ou arrière/bâbord

ROTADUR A4410

Un système avec une hélice montée

Voici maintenant la fabrication des rampes d'embarquement qui sont fonctionnelles :

ROTADUR A5610

ROTADUR A6310

Pour la manœuvre des rampes j'ai lesté l'extrémité intérieure avec du plomb pour les garder relevées et je les pousse pour les abaisser.


ROTADUR Img_0810

Voici donc tout le mécanisme les moteurs couplés aux roues dentées blanches, confectionnées avec une imprimante 3D, vu que je ne trouvais pas le bon diamètre dans le commerce. Les deux tambours sont commandés par deux servos pour assurer leur pivotement et le mécanisme avec vis sans fin pour le mouvement des rampes.

ROTADUR A10310

On voit sur le pont dépasser les axes qui arrivaient un peu trop haut pour un des systèmes de propulsion.
Afin de ne pas engager des mesures disciplinaires envers l'ingénieur en chef que j'affectionne particulièrement, je les ai cachés par des voitures.

Et voila le résultat en navigation :

ROTADUR Img_0210

Et l'accostage avec une rampe baissée et les barrières ouvertes :

ROTADUR Img_0910

Et sur le plan d'eau du club :

ROTADUR Img_0911

Voila donc le résultat de mes idées que j'ai emmenées jusqu'au bout car cette aventure n'était pas de tout repos.

Bonne soirée à tous

_________________
Caboteur44
Revenir en haut Aller en bas
tatave
Quartier-maître de première classe
Quartier-maître de première classe
tatave

Localisation : Calade
Navire préféré : D627 avant refonte

ROTADUR Empty
MessageSujet: Re: ROTADUR   ROTADUR EmptyMer 23 Jan 2019, 08:52

salut salut

entout cas c'est bien réaliser

_________________
carpé diem
Revenir en haut Aller en bas
Caboteur44
Matelot
Matelot
Caboteur44

Localisation : Nantes

ROTADUR Empty
MessageSujet: Re: ROTADUR   ROTADUR EmptySam 09 Fév 2019, 22:09

Voici une vidéo de mon système breveté que j'avais monté sur un petit remorqueur portuaire.:




Le problème c'est que cette maquette ne tenais pas bien sa trajectoire en raison du système de propulsion unique.

Maintenant une autre vidéo avec les deux systèmes de propulsion montés sur le bac :




Et ça marche beaucoup mieux.

Voila pour ce complément d'images.

Bonne soirée les amis.
