MessageSujet: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyMar 22 Jan 2019, 19:21

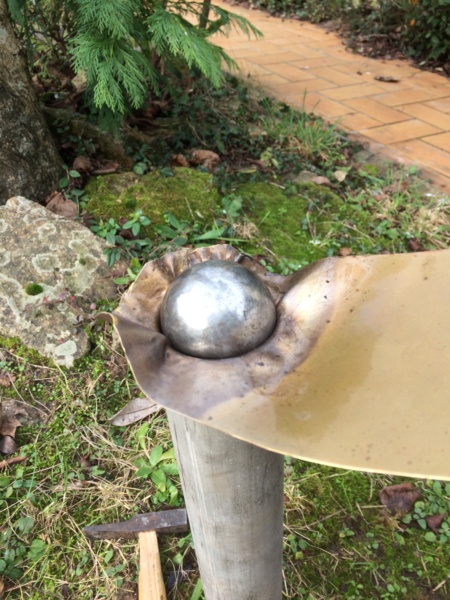

Déjà présentée , la 1/2 sphère , l'ogive de la torpille .
Fabrication en une seule fois par repoussage du métal (laiton préalablement recuit )
Torpille Kamikaze japonnaise "Kaiten Type X Img_4416

La même pièce après étricage découpage et ponçage sans aller au brillant .

Torpille Kamikaze japonnaise "Kaiten Type X Img_4417

Mise en forme du cône de torpille arrière sur gabarit qui restera inclus au montage .

Torpille Kamikaze japonnaise "Kaiten Type X Img_4418

Cône intermédiaire , même chose ..

Torpille Kamikaze japonnaise "Kaiten Type X Img_4419

Première présentation des pièces au montage sur une tige filetée de 10 m/m
qui facilitera l'assemblage et surtout l'alignement des différentes pièces .

Torpille Kamikaze japonnaise "Kaiten Type X Img_4420

Ceci est un système de serrage pour l'ajustage des cans de tôles après roulage de celle-ci .
  J'ai inséré une lamelle laiton étamée entre la pièce et le gabarit pour une meilleure tenue de la soudure .


Torpille Kamikaze japonnaise "Kaiten Type X Img_4421

Torpille Kamikaze japonnaise "Kaiten Type X Img_4422

Lamelle étamée pour liaison de la tôle .

Torpille Kamikaze japonnaise "Kaiten Type X Img_4423

Préparation avant soudure .

Torpille Kamikaze japonnaise "Kaiten Type X Img_4424

Préparation du cône avant .

Torpille Kamikaze japonnaise "Kaiten Type X Img_4425

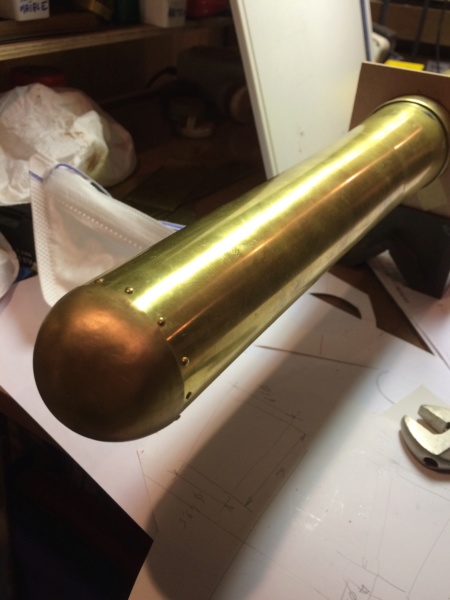

Assemblage de la partie cylindrique arrière .

Torpille Kamikaze japonnaise "Kaiten Type X Img_4426
Revenir en haut Aller en bas
Lostiznaos
Maître principal
Maître principal
Lostiznaos

Localisation : St Hilaire du rosier 38
Navire préféré : Corvette Flower

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyMar 22 Jan 2019, 23:06

C'est vraiment impressionnant comme travail : des matériaux que je ne maîtrise pas du tout mais dont le rendu est exceptionnel.
Merci pour ce "pas à pas" détaillé et vivement la suite!

_________________
Amitiés à tous
Gilles(Lostiznaos)
Revenir en haut Aller en bas
domicoque
Maistrancier
Maistrancier


Localisation : Lorient 56100
Navire préféré : Sous_marins

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyMar 22 Jan 2019, 23:30

Merci Gilles ... à bientôt la suite ...
Revenir en haut Aller en bas
bulledo
Maistrancier
Maistrancier
bulledo

Localisation : Toulouse

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyMer 23 Jan 2019, 08:46

Bonjour domicoque, toujours aussi intéressant ce montage de cette torpille et la maitrise du matériau utilisé,pas à pas à suivre.
Cordialement bulledo
Revenir en haut Aller en bas
domicoque
Maistrancier
Maistrancier


Localisation : Lorient 56100
Navire préféré : Sous_marins

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyMer 23 Jan 2019, 12:45

Merci bulledo . Montage en cours .
Revenir en haut Aller en bas
THIMARIE
Elève officier
Elève officier
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyMer 23 Jan 2019, 12:56

Bonjour,

c'est superbe, j'admire ton travail et comme je te l'ai déjà dit, j'aimerai savoir en faire autant. Very Happy

Amitiés,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Torpille Kamikaze japonnaise "Kaiten Type X Altrui11
Revenir en haut Aller en bas
domicoque
Maistrancier
Maistrancier


Localisation : Lorient 56100
Navire préféré : Sous_marins

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyMer 23 Jan 2019, 13:54

Merci THYMARIE , mais comme je dis souvent : on serait étonné de savoir ce que l'on sait faire si on essayait ...
Revenir en haut Aller en bas
denis25
Major
Major
denis25

Localisation : Besançon 25
Navire préféré : Bismarck,Tirpitz, Prinz Eugen, Scharnorst & Graf Spee

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyMer 23 Jan 2019, 14:29

Original comme montage, superbe!

_________________
Denis



Torpille Kamikaze japonnaise "Kaiten Type X 523460StphaneDenis

Mon ami Stéphane † 1972-2012
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyMer 23 Jan 2019, 16:27

Le bonjour te va,
oh que c'est beau !

_________________
Torpille Kamikaze japonnaise "Kaiten Type X Parche11
Revenir en haut Aller en bas
domicoque
Maistrancier
Maistrancier


Localisation : Lorient 56100
Navire préféré : Sous_marins

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyMer 23 Jan 2019, 18:18

Merci . Réalisation en cours ...
Revenir en haut Aller en bas
migou31
Elève officier
Elève officier
migou31

Localisation : Région Toulousaine
Navire préféré : Tous

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyMer 23 Jan 2019, 18:56

domicoque a écrit:
Merci THYMARIE , mais comme je dis souvent : on serait étonné de savoir ce que l'on sait faire si on essayait ...
Bonsoir Domicoque,
Ton travail reste très impressionnant et même si on peut être capable de faire plus que ce que l'on croit, encore faut' il le bon conseil au bon moment !  Wink
Une petite question, tu mets en forme des tronçons de cônes, as-tu un gabarit ou une formule mathématique qui te donne la forme à découper avant de la mettre en forme ou poses-tu une feuille sur le gabarit et que tu découpes ensuite aux bonnes dimensions? (suis-je clair Rolling Eyes Crying or Very sad ) (si c'est une formule mathématique, je serais bien content de la connaitre car j'ai assez souvent ce problème sur des pièces en photo-découpe)
En tous cas, chapeau ! cyclops
Jean

_________________
Ce qui n'est pas partagé est perdu Cool
Revenir en haut Aller en bas
domicoque
Maistrancier
Maistrancier


Localisation : Lorient 56100
Navire préféré : Sous_marins

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Développé du tronc de cône .   Torpille Kamikaze japonnaise "Kaiten Type X EmptyMer 23 Jan 2019, 19:56

Torpille Kamikaze japonnaise "Kaiten Type X Img_4427

Bonsoir Migou ;

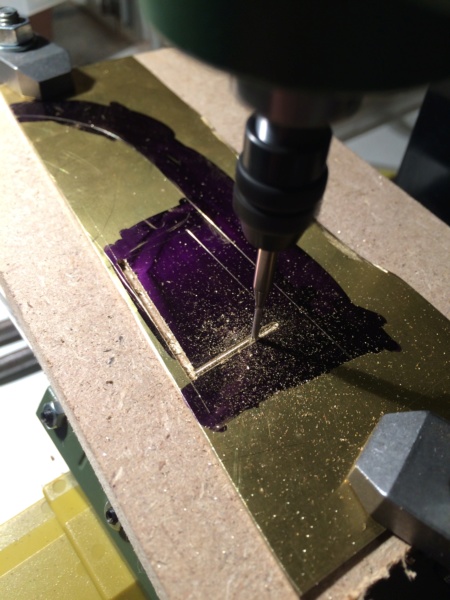

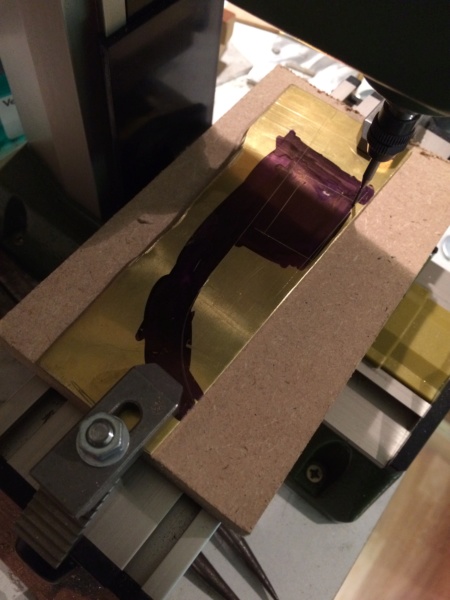

Pour te répondre je te joins un croquis . Je trace le tronc de cône correspondant au plan , et je prolonge les cotés du cône qui coupe l'axe de la torpille et qui nous donne l'axe de tracé du développement du tronc de cône . Il nous reste à reporter la côte du développé - ici 188,4 m/m
et de rejoindre le point obtenu sur la base , au centre ( sur l'axe).Soit on trace directement sur la tôle , ou alors on découpe le tracé et on le transfère sur la tôle ..
J'espère que j'ai été clair , sinon n'hésites pas à poser des questions ...
@+
Dom
Revenir en haut Aller en bas
domicoque
Maistrancier
Maistrancier


Localisation : Lorient 56100
Navire préféré : Sous_marins

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyMer 23 Jan 2019, 20:51

Kaiten ... suite.

Tournage du cône d'hélice .


Torpille Kamikaze japonnaise "Kaiten Type X Img_4428

Perçage implantations pales d'hélices .

Torpille Kamikaze japonnaise "Kaiten Type X Img_4429
Revenir en haut Aller en bas
domicoque
Maistrancier
Maistrancier


Localisation : Lorient 56100
Navire préféré : Sous_marins

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyJeu 24 Jan 2019, 10:57

Kaiten Japonnais ...suite .
Réalisation des hélices :

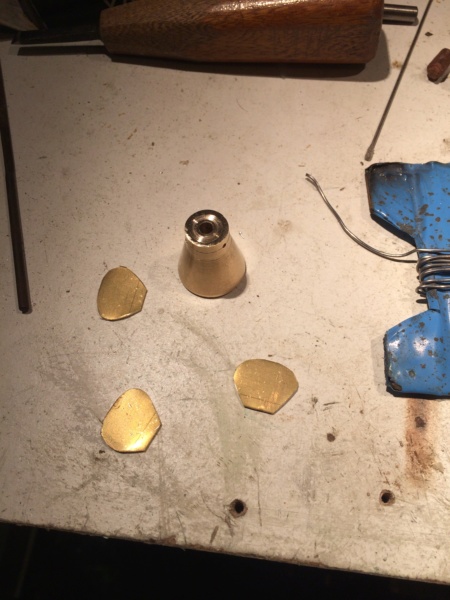

Dégrossi des pales .


Torpille Kamikaze japonnaise "Kaiten Type X Img_4430

Présentation des pales sur l'axe pour soudage .

Torpille Kamikaze japonnaise "Kaiten Type X Img_4431

Torpille Kamikaze japonnaise "Kaiten Type X Img_4432

Soudage effectué .

Torpille Kamikaze japonnaise "Kaiten Type X Img_4433
Revenir en haut Aller en bas
Pépin 69
Matelot
Matelot
Pépin 69


MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyJeu 24 Jan 2019, 12:32

du grand art...félicitations.
Revenir en haut Aller en bas
domicoque
Maistrancier
Maistrancier


Localisation : Lorient 56100
Navire préféré : Sous_marins

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyJeu 24 Jan 2019, 12:50

Merci Pépin 69
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyJeu 24 Jan 2019, 13:45

Le bonjour te va,
c'est beau et je suis ton travail avec beaucoup d'assiduité !
As-tu calculé le pas de l'hélice pour en arriver une telle précision ?

_________________
Torpille Kamikaze japonnaise "Kaiten Type X Parche11
Revenir en haut Aller en bas
domicoque
Maistrancier
Maistrancier


Localisation : Lorient 56100
Navire préféré : Sous_marins

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyJeu 24 Jan 2019, 14:11

Bonjour l'ancien .
 Pour ma part je ne m'inquiète pas dans ce domaine vu que ce sont des maquettes non navigantes , mais je prends soin de ne pas perturber l’œil ... Il faut quand même être un peu précis .
Revenir en haut Aller en bas
migou31
Elève officier
Elève officier
migou31

Localisation : Région Toulousaine
Navire préféré : Tous

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyJeu 24 Jan 2019, 18:21

Merci Domicoque,
J'ai bien compris ton explication, toutefois, comment fais-tu pour
"reporter la côte du développé - ici 188,4 m/m" sur ton plan puisqu'il s'agit d'une courbe?
Amicalement,
Jean

_________________
Ce qui n'est pas partagé est perdu Cool
Revenir en haut Aller en bas
lionel45
Vice-Amiral
Vice-Amiral
lionel45

Localisation : Gien 45500
Navire préféré : Les IJN la DKM et les autres

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyJeu 24 Jan 2019, 18:28

Juste  affraid un savoir  et une maîtrise vraiment impressionnante Bravo  Wink

_________________
Aspirine. Epouse d'un aspirant, généralement très élégante, elle donne à la mode un caractère particulier, un "Cachet" d'aspirine.
Muriel Robin
Amicalement
Lionel Wink
Revenir en haut Aller en bas
domicoque
Maistrancier
Maistrancier


Localisation : Lorient 56100
Navire préféré : Sous_marins

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyJeu 24 Jan 2019, 19:14

Merci Lionel .
Réalisation qui suit son cours
@+
Revenir en haut Aller en bas
Charles Qc
Premier maître
Premier maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyVen 25 Jan 2019, 02:28

Un niveau de précision comme ceci redéfinie complètement le terme artisanat Cool


Superbe vraiment superbe

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
domicoque
Maistrancier
Maistrancier


Localisation : Lorient 56100
Navire préféré : Sous_marins

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyVen 25 Jan 2019, 07:42

Merci Charles !!!
Revenir en haut Aller en bas
domicoque
Maistrancier
Maistrancier


Localisation : Lorient 56100
Navire préféré : Sous_marins

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyVen 25 Jan 2019, 07:49

Pour Migou 31

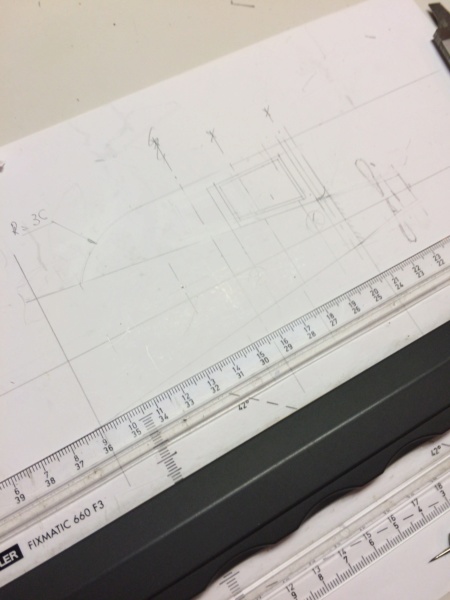

Pour reporter le développé de 188,4 , on reporte la cote sur une latte flexible , sur une bande de carton ou directement avec un réglet que l'on positionne le long du trait de compas . Je t'enverrai une photo pou mieux comprendre .
@+
Dom
Revenir en haut Aller en bas
migou31
Elève officier
Elève officier
migou31

Localisation : Région Toulousaine
Navire préféré : Tous

MODELISME
Maquettes en cours:
Maquettes en Projet:

Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X EmptyVen 25 Jan 2019, 09:14

Merci Domicoque,
Je vois très bien ce que tu veux dire ! Very Happy  J'avais imaginé une solution plus compliquée à base de règle de 3, mais ta méthode me parait suffisante.
En tous cas ton travail est toujours aussi beau, vivement la suite,
Jean

_________________
Ce qui n'est pas partagé est perdu Cool
Revenir en haut Aller en bas
Contenu sponsorisé




Torpille Kamikaze japonnaise "Kaiten Type X Empty
MessageSujet: Re: Torpille Kamikaze japonnaise "Kaiten Type X   Torpille Kamikaze japonnaise "Kaiten Type X Empty

Revenir en haut Aller en bas

Torpille Kamikaze japonnaise "Kaiten Type X
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
