ofencer29350
Second Maître
Second Maître
ofencer29350

Localisation : querrien,bretagne
Navire préféré : la flore

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyLun 31 Déc 2018, 20:03

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Img_2012



Quelques détails à reproduire ,le fer à cheval typique des constructions anglo-saxonnes, ainsi que la découpe de la quille.
Ton travail est propre continue sur ta lancée ,et bonne année.

_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
Revenir en haut Aller en bas
Tunny
Quartier-maître de première classe
Quartier-maître de première classe
Tunny

Localisation : Saigon - Vietnam
Navire préféré : Bateau Pirate

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyMar 01 Jan 2019, 07:40

Merci ofencer29350
Et Bonne Année à vous tous.

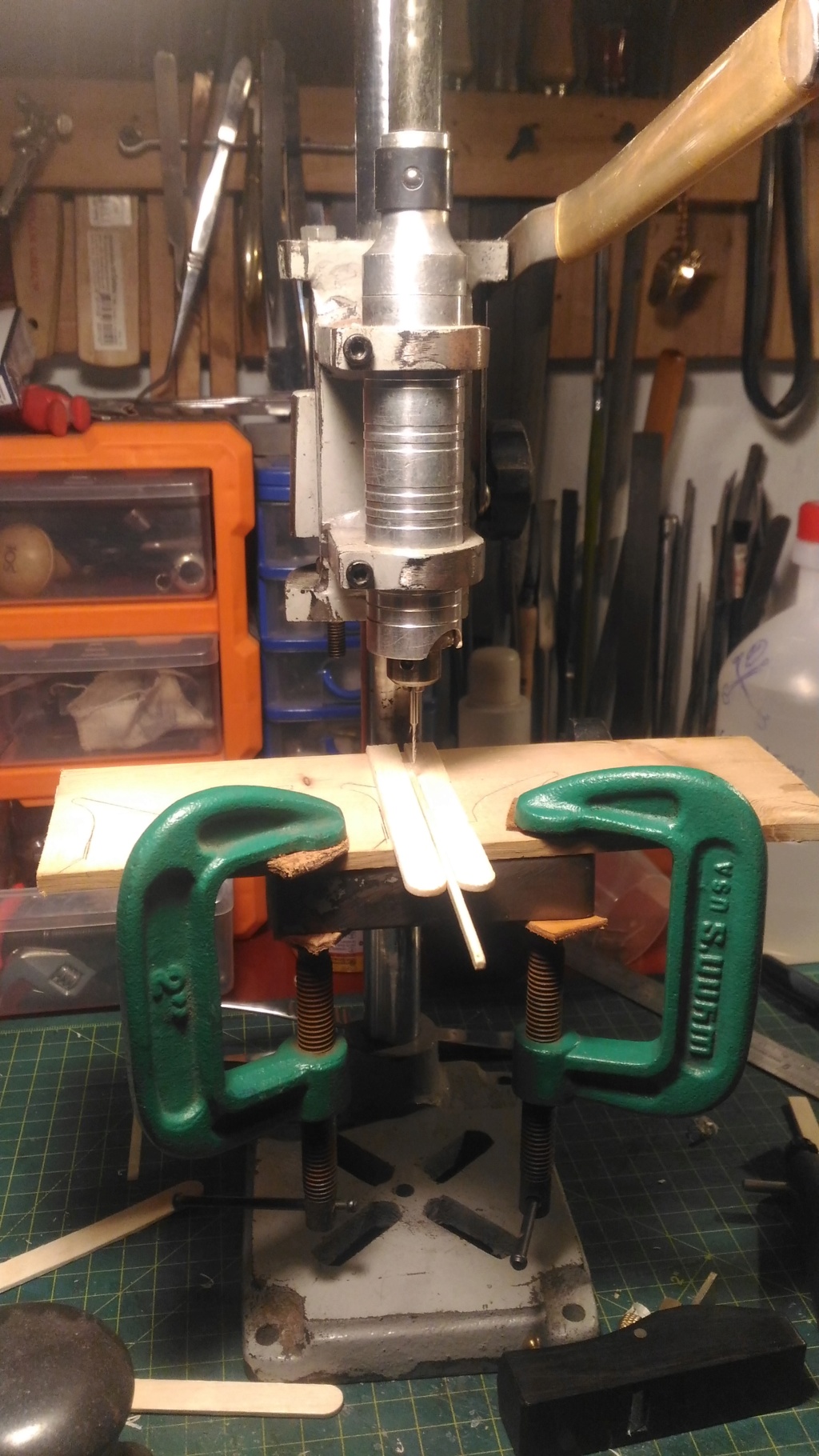

J'ai essayé de faire de simples poulies en bois mais elles sont grosses

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 P_201814
HMS Speedy (1/100) - Scratchbuild de papier - Page 2 P_201815
HMS Speedy (1/100) - Scratchbuild de papier - Page 2 P_201813

_________________
Il était un petit navire...


Dernière édition par Tunny le Jeu 03 Jan 2019, 03:02, édité 1 fois
Revenir en haut Aller en bas
Tunny
Quartier-maître de première classe
Quartier-maître de première classe
Tunny

Localisation : Saigon - Vietnam
Navire préféré : Bateau Pirate

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyMar 01 Jan 2019, 07:42


_________________
Il était un petit navire...
Revenir en haut Aller en bas
dakota59
Maître
Maître
dakota59


HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyMar 01 Jan 2019, 09:07

superbe  HMS Speedy (1/100) - Scratchbuild de papier - Page 2 2184292159
Revenir en haut Aller en bas
Tunny
Quartier-maître de première classe
Quartier-maître de première classe
Tunny

Localisation : Saigon - Vietnam
Navire préféré : Bateau Pirate

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyJeu 03 Jan 2019, 03:08

Bonjour messieurs,

Une autre version de poulie faite hier soir avec du papier recyclé. 2x3 milimètres
HMS Speedy (1/100) - Scratchbuild de papier - Page 2 49210710
HMS Speedy (1/100) - Scratchbuild de papier - Page 2 49708610
HMS Speedy (1/100) - Scratchbuild de papier - Page 2 49730710

_________________
Il était un petit navire...


Dernière édition par Tunny le Jeu 03 Jan 2019, 03:28, édité 1 fois
Revenir en haut Aller en bas
Tunny
Quartier-maître de première classe
Quartier-maître de première classe
Tunny

Localisation : Saigon - Vietnam
Navire préféré : Bateau Pirate

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyJeu 03 Jan 2019, 03:08

En comparaison avec celles en bois

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 49234210
HMS Speedy (1/100) - Scratchbuild de papier - Page 2 49761410

_________________
Il était un petit navire...


Dernière édition par Tunny le Jeu 03 Jan 2019, 11:09, édité 1 fois
Revenir en haut Aller en bas
Lostiznaos
Major
Major
Lostiznaos

Localisation : St Hilaire du rosier 38
Navire préféré : Corvette Flower

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyJeu 03 Jan 2019, 11:05

Ta coque est absolument magnifique!

_________________
Amitiés à tous
Gilles(Lostiznaos)
Revenir en haut Aller en bas
migou31
Elève officier
Elève officier
migou31

Localisation : Région Toulousaine
Navire préféré : Tous

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyJeu 03 Jan 2019, 14:11

Alors,
Dans l'ordre,
Ton travail sur la coque est impec, l'aspect, le rendu, la peinture, tout est nickel !
Les poulies, Shocked Shocked cyclops , fantastique ! Il faut que tu nous explique ta façon de procéder, matériaux et colle, pour l'emporte pièce on a compris mais avant et après ?
C'est remarquable ! (et ça peut servir !)
Amicalement,
Jean

_________________
Ce qui n'est pas partagé est perdu Cool
Revenir en haut Aller en bas
Cédric
Major
Major
Cédric

Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyJeu 03 Jan 2019, 18:39

Bonsoir tunny,

Je découvre ton sujet; il faut le voir pour croire que c'est en papier !!

Tu fais un travail magnifique.

Smile

_________________
Labor omnia vincit
Revenir en haut Aller en bas
Tunny
Quartier-maître de première classe
Quartier-maître de première classe
Tunny

Localisation : Saigon - Vietnam
Navire préféré : Bateau Pirate

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyVen 04 Jan 2019, 02:53

Bonjour tout le monde,

J'espère que mon petit français pourra vous aider à comprendre ce que j'ai fait.
J'ai pris des photos hier pour mieux expliquer le processus de comment faire une poulie en papier.

En fait, c'est un travail minuscule et répétitif, je m'oblige de trouver une façon, en même temps, facile à réaliser mais ne pas prendre trop de temps pour chaque item. Et ça doit être identique.
J'ai ici une sorte de papier recyclé de 0.5mm d'épaisseur (je l'ai choisie par sa couleur et sa constitution: tenace)
J'ai coupé 2 bandes de papier et les fixer sur la table par des rubans adhésifs en laissant une "rainure" au milieu
HMS Speedy (1/100) - Scratchbuild de papier - Page 2 112

Puis une autre bande avec la colle blanche bien mouillée (pour être sur le contact de deux parties est parfait) au-dessus. Attendez patiemment que la colle sèche.

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 212

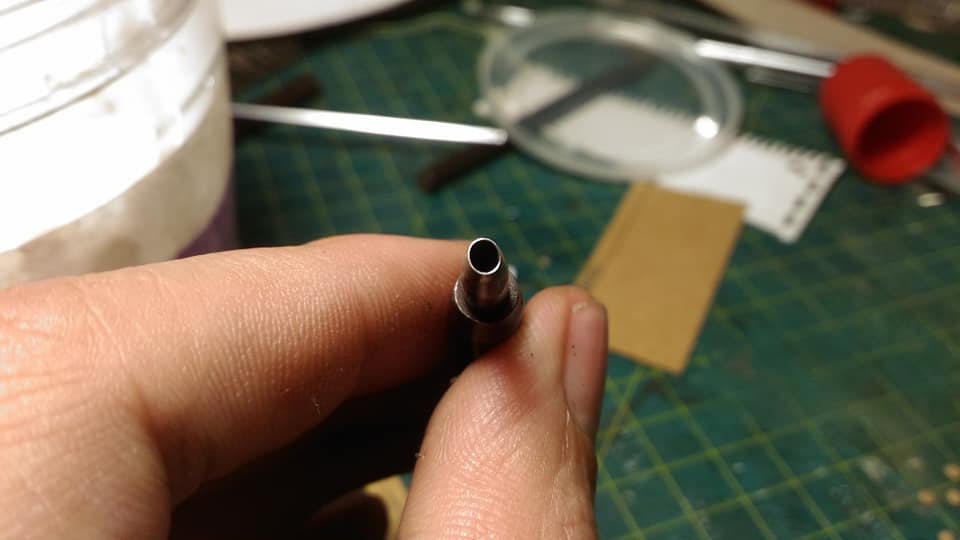

J'ai modifié un outil de poinçon rond en une forme ovale, c'est aussi la forme de la poulie de 2x3mm

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 49727910

_________________
Il était un petit navire...


Dernière édition par Tunny le Ven 04 Jan 2019, 03:31, édité 1 fois
Revenir en haut Aller en bas
Tunny
Quartier-maître de première classe
Quartier-maître de première classe
Tunny

Localisation : Saigon - Vietnam
Navire préféré : Bateau Pirate

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyVen 04 Jan 2019, 03:03

Ensuite, je perce des pièces comme dans la photo

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 312

Le résultat est des moitiés de poulie un peu déformées

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 412

Maintenant, j'utilise un petit marteau pour les rendre plates.

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 512

_________________
Il était un petit navire...
Revenir en haut Aller en bas
Tunny
Quartier-maître de première classe
Quartier-maître de première classe
Tunny

Localisation : Saigon - Vietnam
Navire préféré : Bateau Pirate

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyVen 04 Jan 2019, 03:16

Une bande adhésive (blanche dans la photo - j'ai réduit l'adhérence de la bande en la mettant sur mes vêtements) nous aidera de fixer les items, cela facilite l'application de la colle blanche aux détails sans avoir à utiliser plusieurs pincettes en même temps.
Nous avons aussi des autres facettes de poulies pré-coupées prêtes à recouvrir dès que la colle est appliquée. J'utilise toujours de la colle blanche pour tout le processus.
Le super-glue va être utilisé au dernier moment pour les rendre plus dures.

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 612HMS Speedy (1/100) - Scratchbuild de papier - Page 2 711 HMS Speedy (1/100) - Scratchbuild de papier - Page 2 811

_________________
Il était un petit navire...


Dernière édition par Tunny le Ven 04 Jan 2019, 03:38, édité 2 fois
Revenir en haut Aller en bas
Tunny
Quartier-maître de première classe
Quartier-maître de première classe
Tunny

Localisation : Saigon - Vietnam
Navire préféré : Bateau Pirate

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyVen 04 Jan 2019, 03:24

Une aiguilles est utilisée pour déboucher les trous si la colle existe dans la rainure.
Voilà, nous obtenons des simples poulies et aussi des doubles poulies de même façon de faire.

J'espère que mes explications vous aideront.

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 1010
HMS Speedy (1/100) - Scratchbuild de papier - Page 2 10a10
HMS Speedy (1/100) - Scratchbuild de papier - Page 2 10b10

_________________
Il était un petit navire...


Dernière édition par Tunny le Ven 04 Jan 2019, 03:40, édité 1 fois
Revenir en haut Aller en bas
Tunny
Quartier-maître de première classe
Quartier-maître de première classe
Tunny

Localisation : Saigon - Vietnam
Navire préféré : Bateau Pirate

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyVen 04 Jan 2019, 03:25

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 1110
HMS Speedy (1/100) - Scratchbuild de papier - Page 2 1211

La différence entre une simple poulie et une double poulie n'est qu'une tranche de papier de 0.25mm au milieu.

_________________
Il était un petit navire...
Revenir en haut Aller en bas
migou31
Elève officier
Elève officier
migou31

Localisation : Région Toulousaine
Navire préféré : Tous

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyVen 04 Jan 2019, 17:01

Effectivement, cela parait simple mais en tous cas l'idée est géniale!
Un bon truc à placer dans les "trucs et astuces".
Merci Tunny pour le partage cheers
Jean

_________________
Ce qui n'est pas partagé est perdu Cool
Revenir en haut Aller en bas
ofencer29350
Second Maître
Second Maître
ofencer29350

Localisation : querrien,bretagne
Navire préféré : la flore

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyVen 04 Jan 2019, 19:42

Tu pourrais faire plus simple:
Avec 4 épaisseurs, deux à la bonne taille et deux d'un diamètre inférieure collés ensembles, plus besoin de percer et le réa est fait.

_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
Revenir en haut Aller en bas
Tunny
Quartier-maître de première classe
Quartier-maître de première classe
Tunny

Localisation : Saigon - Vietnam
Navire préféré : Bateau Pirate

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptySam 05 Jan 2019, 00:27

@ offender: pouvez-vous faire une démontration? Merci.

_________________
Il était un petit navire...
Revenir en haut Aller en bas
ofencer29350
Second Maître
Second Maître
ofencer29350

Localisation : querrien,bretagne
Navire préféré : la flore

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptySam 05 Jan 2019, 11:43

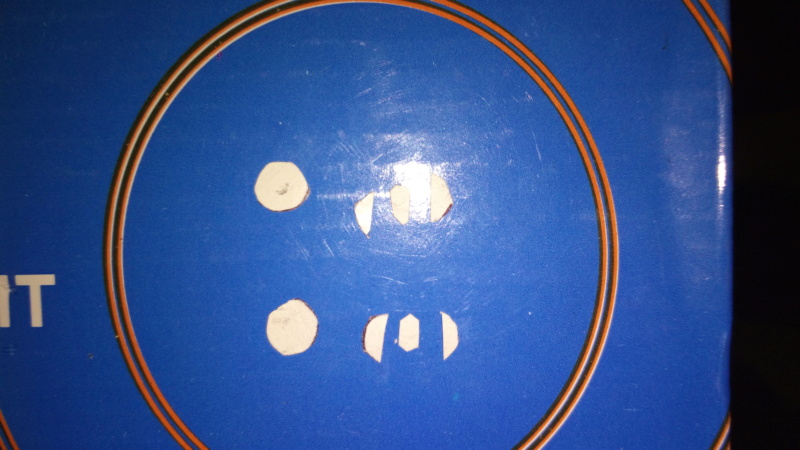

J'ai essayé de faire pratique et rapide ,pardon pour la précision:
Reste plus qu'à colorier en marron.
HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Img_2013
HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Img_2015
HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Img_2014

_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
Revenir en haut Aller en bas
Charles Qc
Premier maître
Premier maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 EmptyMar 08 Jan 2019, 15:41

HMS Speedy (1/100) - Scratchbuild de papier - Page 2 2184292159
Belle réalisation
Un médium non standard

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Contenu sponsorisé




HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty
MessageSujet: Re: HMS Speedy (1/100) - Scratchbuild de papier   HMS Speedy (1/100) - Scratchbuild de papier - Page 2 Empty

Revenir en haut Aller en bas

HMS Speedy (1/100) - Scratchbuild de papier
Revenir en haut
Page 2 sur 2Aller à la page : Précédent  1, 2
 Sujets similaires
-
» Les fameuses factures sur papier thermal
» Papier siouplait!
» Collage de serviettes en papier
» le papier ne sera jamais mort...
» Papier de protection haute gamme pour couches lavables

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
