MessageSujet: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptyMer 31 Oct 2018, 20:25

Kit Royal Louis 1780 Mamoli MV40 code 4006 1:90

Navire de ligne construit du 8 mars 1779 au 20 mars 1780
Source Wikipedia
Le Royal Louis était un navire de la marine royale française doté de 106 canons (110 canons de 1786). Elle a été conçue et construite au chantier naval de Brest par Léon-Michel Guignace.
Elle a été renommée Républicain en septembre 1792. Sous ce nom, elle a pris part à la troisième bataille d'Ouessant, étant le dernier navire de l'arrière-garde française. Elle a été attaquée, totalement dématé et a baissé ses couleurs; Cependant, les Britanniques n'ont pas réussi à la capturer et elle est retournée à Rochefort.
Le 24 décembre 1794, elle participe à la Croisière du Grand Hiver. Lorsque la flotte est sortie du port de Brest, elle s'est échouée avec la perte de 10 hommes. Son équipage a abandonné le navire et l'épave a été détruite lors d'une tempête quelques jours plus tard.

Je n'ai pas trouvé beaucoup de documentation sur le navire
Le modèle du Muse de la marine est la version 1759

Le bateau de Mamoli arrive dans une grande boite bien emballée
Le bois fourni
Contreplaqué De Peuplier
Contreplaqué Acajou
Lattes de Noiller
Lattes d'acajou
Ramin
Hètre
Tanganyka
Laiton
Métal blanc
Plastique
Sur le côté de la boîte, vous avez un tableau de couleur qui vous aide à identifier les différents types de bois.
8 dessins pour la construction et 1 de 1:1 dessin du modèle


Royal Louis 1780 Mamoli MV40 code 4006 1:90 118



Royal Louis 1780 Mamoli MV40 code 4006 1:90 217



Royal Louis 1780 Mamoli MV40 code 4006 1:90 316



Royal Louis 1780 Mamoli MV40 code 4006 1:90 416

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptyMer 31 Oct 2018, 20:29

Construire la forme s'est passé comme une brise
J'installe les supports des tourillons pour avoir une idée 1-1


Royal Louis 1780 Mamoli MV40 code 4006 1:90 F110



Former le prou 1-2


Royal Louis 1780 Mamoli MV40 code 4006 1:90 F210



Le plaquage de la poupe sur une petite forme 1-3


Royal Louis 1780 Mamoli MV40 code 4006 1:90 F310



Le pont à l'emplacement des canons de chasse à l’arrière ne donnait que très peu d'instructions pour le positionnement correct 1-4 un peu de travail d’improvisation ici


Royal Louis 1780 Mamoli MV40 code 4006 1:90 F410

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptyMer 31 Oct 2018, 20:32

Installation du troisième pont qui parcourt toute la longueur du navire 3-1, 3-2, 3-3
J’ai fait le plaquage des portion du pont de la proue et de la poupe qui vont être sous les dunettes en faisant cela sa me pose un problème, car lorsque les 2 section vont se connectent au centre, je risque d’avoir un problème d’ajustement du motif ok pas pense vais vivre avec les conséquence.
3-4, 3-5

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F111

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F211

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F311

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F411

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F510

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptyMer 31 Oct 2018, 20:41

Première photo du ponçage de la nervure à la proue 4-1
Des discussions ont eu lieu il y a quelque temps, selon lesquelles le fabricant construisait rarement son pont et incluait une courbe de pont. Mamoli en mettait un beau 4-2
Suite à la construction de la structure arrière 4-3
Le RL de Mamoli aura une vue complète sur le troisième pont de la poupe 4-4, 4-5 à l'arrivée

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1a10

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1b10

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1c10

Royal Louis 1780 Mamoli MV40 code 4006 1:90 1a97

Royal Louis 1780 Mamoli MV40 code 4006 1:90 4-410

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptyMer 31 Oct 2018, 20:44

Construire la dunette à la poupe
La vue de l'arrière est clairement visible, la roue de gouvernail du navire est visible 5-1, 5-2
Pour construire les muraille a la poupe, j’ai pris la mesure sur le dessin 1: 1 et ai tracé une ligne pour former la courbe et couper le support 5-3, 5-4

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1a11

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1b11

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1c11

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1d10

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptyMer 31 Oct 2018, 20:46

Plaquage de la coque en installant le support de canons.
C’est la première fois que je fais des support a canon à armature comme ça et je ne suis pas certain si j'en suis content ou non 6-1 à 6-4
La proue a une courbe très forte donc une courbe accentuée à faire
Comme il faut atteindre une symétrie d’abord faite du côté bâbord, puis j’ai fait une jauge et reproduit la courbe du côté tribord 6-5 à 6-12

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1a12

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1b12

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1c12

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptyMer 31 Oct 2018, 20:49

Première couche de bordé de coque
Le navire est énorme 7-1
Parce que le bateau est énorme, ça s'est bien passé. À l'exception de la proue, la courbure s'est avéré désagréable a faire, le reste s'est bien déroulé 7-2 à 7-4

Du faire des correction avec du mastique et faire du remplissage pour corriger les défauts 7-5, 7,6

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1a13

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1b13

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptyMer 31 Oct 2018, 20:50

Le deuxième couche de bordé de coque
J'aime que ma coque ait un aspect plus réaliste, ce soit peut-être une erreur, mais je la fait avec une ration de 50/50 8-1, 8-2
J'ai installé les préceintes 8-3
Ensuite, faites un lavis rouge 8-4 puis une couche de finition protectrice semi-brillante 8-5.

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1a14

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1b14

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptyMer 31 Oct 2018, 20:52

Achever l’installation du rail du chapeau et de l’ensemble du pont recouvrant le cabestan et le bossoir 9-1, 9-2
La cuisine et la cheminée de cuisine 9-3
Peignez en bleu (acrylique bleu cobalt de Americana) une partie de la partie supérieure du navire, comme vue sur certains navires que j'ai vus à Paris au musée naval 9-4 à 9-6

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1a15

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1b15

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1c13

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptyMer 31 Oct 2018, 20:56

Le kit ne nécessitait pas le bordage de la partie avant de la prou, je l’ai donc fait 10-1, 10-2
Ceci est suivi par la construction de la partie qui va derrière l’étrave et qui relie la coque et le bélier
Le 10-3, est faite avec des 2x2 restants de ma boîte à ferraille, construit une forme approximative à la taille désirée et poncé pour sa forme finale et installez sur la coque 10-4 au 10-6.
Ceci est suivi en installant la décoration en or et la grille ou la plate-forme de la proue 10-3 B
J'utilise des restes de bois de la même taille que j'ai accumulés tout au long des années
10-7 à 10-10

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1a16

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1b16

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1c14

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1d11

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1e10

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
dakota59
Maître
Maître
dakota59


Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptyJeu 01 Nov 2018, 10:39

salut sa avance vite cette affaire  Royal Louis 1780 Mamoli MV40 code 4006 1:90 2184292159 :10:je prend place pour la suite
Revenir en haut Aller en bas
THIMARIE
Major
Major
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptyJeu 01 Nov 2018, 13:50

Bonjour Charles,

ça turbine dur auQuébec. On voit que le climat est plus rigoureux qu'ici, ce qui fait que l'on reste bien au chaud à l'intérieur et maquettes. Very Happy

Belle bête .

Amitiés,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Royal Louis 1780 Mamoli MV40 code 4006 1:90 Altrui11
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptyJeu 01 Nov 2018, 18:50

Encore 10 postes à faire pour le mètre à jours photos prêtes reste les textes a faire   Cool


Débuté ce kit en septembre 2015 arrêter, repris, arrêter de nouveau, et repris en juin de cette année mis de côté pour construire le France actuellement rendu a 527h de construction.

Il est rendu à l’étape des mats
Et je vais faire l’essai d’une méthode de montage lu dans un livre
Aucune idée si sa vas fonctionner ou non donc a suivre. silent

Thierry ont a eu notre première neige en fin de semaine qui n’a pas rester bien sur mais sa ne sera pas long vais poser mes pneus d’hiver dans les 2 prochaines semaines juste a temps pour la xexxe blanche. Mad

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Cédric
Major
Major
Cédric

Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptyVen 02 Nov 2018, 07:25

Charles Qc a écrit:
Peignez en bleu (acrylique bleu cobalt de Americana) une partie de la partie supérieure du navire, comme vue sur certains navires que j'ai vus à Paris au musée naval 9-4 à 9-6

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1c13

Bonjour Charles,
Il y a un problème avec tes préceintes supérieures à la poupe. Elles doivent suivre la ligne de rehausse générale de la poupe, hors ici on à l'impression que l'ensemble s'affaisse.

Voilà un exemple trouvé vite fait sur le net:
Royal Louis 1780 Mamoli MV40 code 4006 1:90 Rl10

Bon courage pour la suite de ce beau montage.

Smile

_________________
Labor omnia vincit
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptySam 03 Nov 2018, 02:51

Tu as sans doute raison Cédric sa fait du sens
Selon le plan de Mamoli je les ai faite aux bonne place
Et je vois d’autre différence
1 sur la dunette supérieur il y a une rambarde et 3 emplacements de canons
Probablement pas completer
2 la position des canons ne semple pas être aux même place

Royal Louis 1780 Mamoli MV40 code 4006 1:90 2018-122

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptySam 03 Nov 2018, 02:55

Peint et installer la figure de proue

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1a17

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1b17

Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1c15

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptySam 03 Nov 2018, 03:01

Construction du château arrière les instructions sont de base sans plus 12-1
Les pièces fournis 12-2 sont en métal très rigide sans grande possibilité d’ajustement
Un léger contreplaquer est utiliser pour la partie inférieur des forme 12-3 et une imitation de fenêtre pour la partie supérieur 12-4 fait un test d’installation 12-5 et le résultat n’est pas fameux
Pris un emballage plastique 12-6 et refait les fenêtres la différence 12-8
Posé temporairement les 2 pièces arrière et celle du côté 12-9
Terminer 12-10, 12-11 et 12-12
Pas emballer du tout par le résultat acceptable sans plus le métal étant trop rigide et ne laisse que peut de place a des ajustements


Royal Louis 1780 Mamoli MV40 code 4006 1:90 F112



Royal Louis 1780 Mamoli MV40 code 4006 1:90 F212



Royal Louis 1780 Mamoli MV40 code 4006 1:90 F312



Royal Louis 1780 Mamoli MV40 code 4006 1:90 F412



Royal Louis 1780 Mamoli MV40 code 4006 1:90 F511



Royal Louis 1780 Mamoli MV40 code 4006 1:90 F610



Royal Louis 1780 Mamoli MV40 code 4006 1:90 F810



Royal Louis 1780 Mamoli MV40 code 4006 1:90 F910



Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1010



Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1110



Royal Louis 1780 Mamoli MV40 code 4006 1:90 F1210

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptySam 03 Nov 2018, 03:09

Construction du mobilier de pont
Base des cages des poulailler 13-1

In truc que j’utilise pour avoir un parfait 90dg pour les petits montages
13-2 J’utilise 2 gabarit de coupe que je serre ensemble
Voila 13-3 et 13-4 construction parfait 90dg
Produit terminer 13-5
Même system pour la construction des caillebotis
13-6 @ 13-8
Installer sur le pont 13-9 et 13-10


Royal Louis 1780 Mamoli MV40 code 4006 1:90 13-110



Royal Louis 1780 Mamoli MV40 code 4006 1:90 13-210



Royal Louis 1780 Mamoli MV40 code 4006 1:90 13-310



Royal Louis 1780 Mamoli MV40 code 4006 1:90 13-410



Royal Louis 1780 Mamoli MV40 code 4006 1:90 13-510



Royal Louis 1780 Mamoli MV40 code 4006 1:90 13-610



Royal Louis 1780 Mamoli MV40 code 4006 1:90 13-710



Royal Louis 1780 Mamoli MV40 code 4006 1:90 13-810



Royal Louis 1780 Mamoli MV40 code 4006 1:90 13-910



Royal Louis 1780 Mamoli MV40 code 4006 1:90 13-1010

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptySam 03 Nov 2018, 03:14

Fabrication des escaliers
Métal blanc très rigide 14-1


Royal Louis 1780 Mamoli MV40 code 4006 1:90 14-111

Premier problème 14-2 moulage incorrecte du fabriquer un poteau de balustrade


Royal Louis 1780 Mamoli MV40 code 4006 1:90 14-211



5 des 6 escaliers compléter du faire les marches qui était fournis en quantité insuffisante peint le tout ainsi que les balustrade de pont 14-3, 14,4


Royal Louis 1780 Mamoli MV40 code 4006 1:90 14-311

Royal Louis 1780 Mamoli MV40 code 4006 1:90 14-411



Le 6em escaliers manque la moitié d’un morceau et du le réparrer 14-5 @14-7
Royal Louis 1780 Mamoli MV40 code 4006 1:90 14-510
Royal Louis 1780 Mamoli MV40 code 4006 1:90 14-610
Royal Louis 1780 Mamoli MV40 code 4006 1:90 14-710

En place 14-8
Royal Louis 1780 Mamoli MV40 code 4006 1:90 14-810

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptySam 03 Nov 2018, 03:18

Fabrication des chaloupes
15-1 @ 15-4
Royal Louis 1780 Mamoli MV40 code 4006 1:90 15-110
Royal Louis 1780 Mamoli MV40 code 4006 1:90 15-210
Royal Louis 1780 Mamoli MV40 code 4006 1:90 15-310
Royal Louis 1780 Mamoli MV40 code 4006 1:90 15-410



Installer  15-5
Royal Louis 1780 Mamoli MV40 code 4006 1:90 15-510

Trouver de bien + belle pour mon prochain montage

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptySam 03 Nov 2018, 03:24

Fabrication des mantelets
Utilisé la même méthode que pour le Santisima Trinidad déjà exposer dans un autre poste ici
Préparation des porte 16-1, 16-2
Royal Louis 1780 Mamoli MV40 code 4006 1:90 16-110

Royal Louis 1780 Mamoli MV40 code 4006 1:90 16-210



Parfait 90dg 16-3 @ 16-6
Royal Louis 1780 Mamoli MV40 code 4006 1:90 16-310

Royal Louis 1780 Mamoli MV40 code 4006 1:90 16-410

Royal Louis 1780 Mamoli MV40 code 4006 1:90 16-510

Royal Louis 1780 Mamoli MV40 code 4006 1:90 16-610



Tous les mantelets 16-7,16-8
Royal Louis 1780 Mamoli MV40 code 4006 1:90 16-710

Royal Louis 1780 Mamoli MV40 code 4006 1:90 16-810



Installé 16-9
Royal Louis 1780 Mamoli MV40 code 4006 1:90 16-910

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptySam 03 Nov 2018, 03:27

Fabrication des canons de pont
17-1,17-2
Royal Louis 1780 Mamoli MV40 code 4006 1:90 17-1_110



Préparation de chaque unité 17-8
Royal Louis 1780 Mamoli MV40 code 4006 1:90 17-810



17-3 @ 17-7 comment je fait mes petits crochets
17-3 utilisations d’un petit clou 0.5mm et fait une petite ligne a 4.8mm
17-4 j’utilise in fil de plomb de 0.5mm
17-5 fait une loupe qui me donne un anneau
17-6 en pressant l’anneaux sa me donne une soudure a froid

17-7 un anneau de 0.5mm diamètre et 4mm de long
Royal Louis 1780 Mamoli MV40 code 4006 1:90 17-3-710


17-9 les canons installer
Royal Louis 1780 Mamoli MV40 code 4006 1:90 17-910

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptySam 03 Nov 2018, 03:32

Fabrication des porte hauban et ancre
18-1, 18-2
Royal Louis 1780 Mamoli MV40 code 4006 1:90 18-110

Royal Louis 1780 Mamoli MV40 code 4006 1:90 18-210

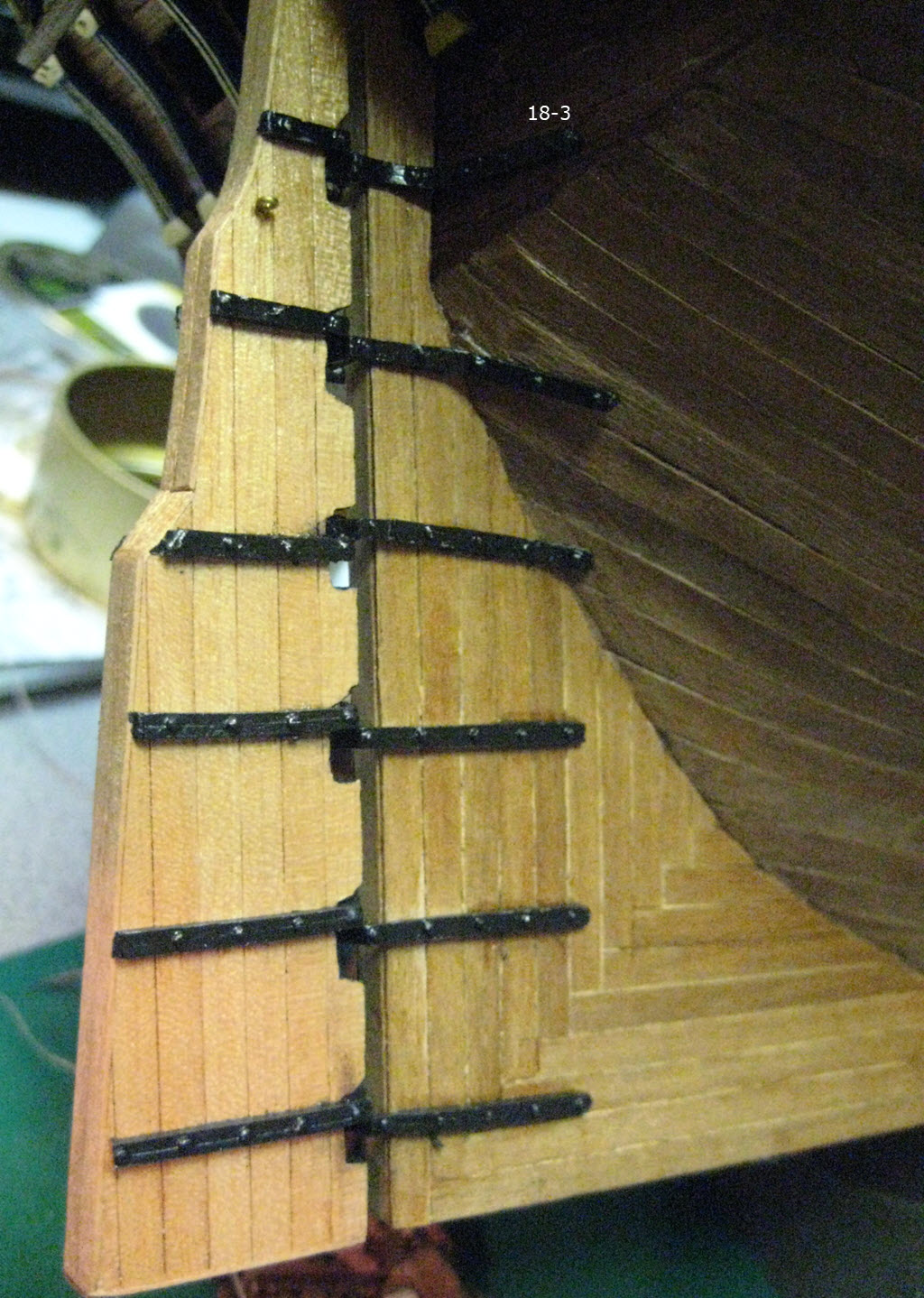

Gouvernail 18-3
Royal Louis 1780 Mamoli MV40 code 4006 1:90 18-310



Plateforme de mat tel que fournis 18-4
Royal Louis 1780 Mamoli MV40 code 4006 1:90 18-410



Fait de nouvelle 18-5,18-6
Royal Louis 1780 Mamoli MV40 code 4006 1:90 18-510


Bon problème avec les pièces en métal blanc fournis (Chuquet ??) 18-7 des poulies doivent y être installer impossible de percer en tout cas pas avec mon matériel
Royal Louis 1780 Mamoli MV40 code 4006 1:90 18-710



Alors fabriquer de nouveau 18-8 @ 18-10
Royal Louis 1780 Mamoli MV40 code 4006 1:90 18-1010


Installer sur le grand mat 18-11
Royal Louis 1780 Mamoli MV40 code 4006 1:90 18-1110

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptySam 03 Nov 2018, 03:35

Fabrication des mats et vergue
19-1, 19-2
Royal Louis 1780 Mamoli MV40 code 4006 1:90 19-110

Royal Louis 1780 Mamoli MV40 code 4006 1:90 19-210



Grand mat installer comme test 19-3
Royal Louis 1780 Mamoli MV40 code 4006 1:90 19-310

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Maître
Maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 EmptySam 03 Nov 2018, 03:43

abrication du support
20-1 ce qui est fournis
Royal Louis 1780 Mamoli MV40 code 4006 1:90 20_110



Fait un plaquage 20-2
Royal Louis 1780 Mamoli MV40 code 4006 1:90 20-210



Pas pire comme rendu 20-3
Royal Louis 1780 Mamoli MV40 code 4006 1:90 20-310

Le navire sur sa base 20-4
Royal Louis 1780 Mamoli MV40 code 4006 1:90 20-411


29 mai 2018 le navire emballé temporairement et mis de côté le temps de la construction du France et de terminer le Mississipi
Royal Louis 1780 Mamoli MV40 code 4006 1:90 20-510

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Contenu sponsorisé




Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty
MessageSujet: Re: Royal Louis 1780 Mamoli MV40 code 4006 1:90   Royal Louis 1780 Mamoli MV40 code 4006 1:90 Empty

Revenir en haut Aller en bas

Royal Louis 1780 Mamoli MV40 code 4006 1:90
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
