Guy64
Maistrancier
Maistrancier
Guy64

Localisation : Pau 64000
Navire préféré : Le J'Ade de CRN Yachts avec garage

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyLun 12 Aoû 2019, 14:07

Beau travail...j'espère pouvoir reprendre mes travaux avant cette fin d'année2019 en espérant que mon modèle n'aura pas trop souffert de son passage en garde meuble.

_________________
Adishatz, Porta-te plan
Guy
Revenir en haut Aller en bas
deuns32
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
deuns32

Localisation : 32000 - AUCH
Navire préféré : remorqueur et militaire

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyJeu 29 Aoû 2019, 17:01

Salut a tous, un peut d'électronique pour changer, mais tout d'abord je remercie les personnes du forum qui m'on guider pour l'alimentation de mon bateaux.
voici des photos de l’installation.


C'est la partie de la proue, le double variateur avec mixage intégré on le branche sur les deux voies d'un même manche ce qui permet que lorsque que l'on veut virer de bord un des deux moteurs ralenti ou s’arrête, donc mettre la direction sur une autre voie j'ai pas réussi a mixer la direction avec le ralentissement d'un moteur.

FAIRMOUNT 1/75 éme - Page 3 Fair_710


Ici on voie mon arriver en 12 volt
FAIRMOUNT 1/75 éme - Page 3 Fair_810


Ici un régulateur de tension il est régler sur 6,2 volt et dessous le variateur d'étrave
FAIRMOUNT 1/75 éme - Page 3 Fairmo32


voici la partie arrière, avec l'alimentation général. Les deux boulons servent a la connexion d'un chargeur,a coté un interrupteur pour l'alimentation du bateau et en noir contre la platine d'alimentation un interrupteur pour l’alimentation du récepteur.

FAIRMOUNT 1/75 éme - Page 3 Fairmo33

en bas a droite le variateur de poupe
FAIRMOUNT 1/75 éme - Page 3 Fairmo34

_________________
FAIRMOUNT 1/75 éme - Page 3 Fairmo12
Revenir en haut Aller en bas
http://www.cmg32.info/
fabco
Maître
Maître
fabco

Localisation : amiens

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyJeu 29 Aoû 2019, 17:47

Bonsoir,

Ce double variateur mixer fonctionne de cette façon.

Un manche permet de faire varier et inverser les 2 moteurs en même temps.
L'autre manche permet de faire varier la vitesse sur un des moteurs ou l'autre suivant le sens du manche pour aider à faire tourner la maquette.

Pour mixer la direction avec les varios, il faut utiliser une fonction de mixage de ton émetteur de la  radio.

J'arrive à faire cela avec la fc 16 boat.


Dernière édition par fabco le Jeu 29 Aoû 2019, 17:57, édité 1 fois
Revenir en haut Aller en bas
deuns32
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
deuns32

Localisation : 32000 - AUCH
Navire préféré : remorqueur et militaire

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: re   FAIRMOUNT 1/75 éme - Page 3 EmptyJeu 29 Aoû 2019, 17:56

fabco a écrit:
Bonsoir,

Je pense que le double variateur mixer fonctionne de cette façon.

Un manche permet de faire varier et inverser les 2 moteurs en même temps.
L'autre manche d'inverser et d'arreter un des moteurs ou l'autre suivant le sens du manche.

Pour mixer la direction avec les varios, il faut utiliser une fonction de mixage de ton émetteur de la  radio.

J'arrive à faire cela avec la fc 16 boat.
Salut, oui je sais je te remercie mais sur la radio carson je n'ai pas de mixage quand j'ai acheter cette radio j'ai pas fait attention, c'est pas grave j'ai le manche de gauche libre il me sert de direction

_________________
FAIRMOUNT 1/75 éme - Page 3 Fairmo12
Revenir en haut Aller en bas
http://www.cmg32.info/
fabco
Maître
Maître
fabco

Localisation : amiens

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyJeu 29 Aoû 2019, 18:02

Avec ma radio programmable, j'utilise 2 mixages
un mixage pour faire fonctionner les 2 varios avec le même manche.

un autre mixage pour le gouvernail + la voie qui permet de faire varier la vitesse du moteur qui va bien pour aider à virer plus rapidement.

sinon tu as la solution d'utiliser 2 varios indépendants soit 2 voies et de changer la vitesse des moteur pour virer comme sur les vrais.
Revenir en haut Aller en bas
deuns32
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
deuns32

Localisation : 32000 - AUCH
Navire préféré : remorqueur et militaire

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: re   FAIRMOUNT 1/75 éme - Page 3 EmptyJeu 29 Aoû 2019, 18:08

fabco a écrit:
Avec ma radio programmable, j'utilise 2 mixages
un mixage pour faire fonctionner les 2 varios avec le même manche.

un autre mixage pour le gouvernail + la voie qui permet de faire varier la vitesse du moteur qui va bien pour aider à virer plus rapidement.

sinon tu as la solution d'utiliser 2 varios indépendants soit 2 voies et de changer la vitesse des moteur pour virer comme sur les vrais.
Oui mais ça le fait, en fonction de la position de mon manche le moteur accélère plus d'un coté que de l'autre et l'autre moteur s’arrête en plus j'ai le moteur d’étrave alors c'est bon on verras plus tard quand j’achèterais une autre  radio. Merci du renseignement.

_________________
FAIRMOUNT 1/75 éme - Page 3 Fairmo12
Revenir en haut Aller en bas
http://www.cmg32.info/
deuns32
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
deuns32

Localisation : 32000 - AUCH
Navire préféré : remorqueur et militaire

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyJeu 29 Aoû 2019, 18:15

re en fait je viens de recontrôler mes moteurs et bien cela fait comme les vrais quand je balance mon manche dans un angle cela inverse la rotation d'un moteur donc tout baigne Bien

_________________
FAIRMOUNT 1/75 éme - Page 3 Fairmo12
Revenir en haut Aller en bas
http://www.cmg32.info/
fabco
Maître
Maître
fabco

Localisation : amiens

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyJeu 29 Aoû 2019, 18:20

Sauf que cela n'agit pas  avec le gouvernail.
Revenir en haut Aller en bas
deuns32
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
deuns32

Localisation : 32000 - AUCH
Navire préféré : remorqueur et militaire

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyJeu 29 Aoû 2019, 18:28

fabco a écrit:
Sauf que cela n'agit pas  avec le gouvernail.
c'est pas grave c'est déjas bien d'avoir un mixage comme ça lol!

_________________
FAIRMOUNT 1/75 éme - Page 3 Fairmo12
Revenir en haut Aller en bas
http://www.cmg32.info/
fabco
Maître
Maître
fabco

Localisation : amiens

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyJeu 29 Aoû 2019, 18:42

Tu verras en pratique mais dans mon cas , un aviso qui n'arrivait pas à virer suffisamment court à pleine vitesse au gourvernail.Quand j'utilisais les moteurs seulement c'était pareil.Il me faut les 2 .

Par contre à faible vitesse , cela fonctionne bien avec seulement les moteurs.
Revenir en haut Aller en bas
deuns32
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
deuns32

Localisation : 32000 - AUCH
Navire préféré : remorqueur et militaire

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyJeu 29 Aoû 2019, 18:48

fabco a écrit:
Tu verras en pratique mais dans mon cas , un aviso qui n'arrivait pas à virer suffisamment court à pleine vitesse au gourvernail.Quand j'utilisais les moteurs seulement c'était pareil.Il me faut les 2 .

Par contre à faible vitesse , cela fonctionne bien avec seulement les moteurs.
ah ok, ben la j'ai les deux mais pas mixer. Et puis en général un bateaux vire cour quand il travail ou dans les rades de port donc pas a pleine vitesse. Je verrais bien. Si je respecte la vitesse de navigation par rapport a l’échelle du bateaux je devrais pas avoir de gêne.

_________________
FAIRMOUNT 1/75 éme - Page 3 Fairmo12
Revenir en haut Aller en bas
http://www.cmg32.info/
fabco
Maître
Maître
fabco

Localisation : amiens

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyJeu 29 Aoû 2019, 18:57

Le cas n'est pas le même , toi du manoeuvre, un navire de guerre non.En plus je n'ai qu'un gouvernail pour 2 hélices, le flux n'est pas le même.
Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyVen 30 Aoû 2019, 04:23


_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
Guy64
Maistrancier
Maistrancier
Guy64

Localisation : Pau 64000
Navire préféré : Le J'Ade de CRN Yachts avec garage

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyVen 30 Aoû 2019, 15:03

Deuns32, bonjour,
Ah oui tu avances..Nous allons être pratiquement au même niveau d'avancement
Il y a un an tu me disais être novice !!!

_________________
Adishatz, Porta-te plan
Guy
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyVen 30 Aoû 2019, 16:44

Le bonjour te va,
le montage électrique de ta maquette est vraiment superbement fignolée et ordonnée !

_________________
FAIRMOUNT 1/75 éme - Page 3 Parche16
Revenir en haut Aller en bas
deuns32
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
deuns32

Localisation : 32000 - AUCH
Navire préféré : remorqueur et militaire

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyVen 30 Aoû 2019, 19:05

Guy64 a écrit:
Deuns32, bonjour,
Ah oui tu avances..Nous allons être pratiquement au même niveau d'avancement
Il y a un an tu me disais être novice !!!
ok pour l'avancement, mais je suis novice c'est mon premier bateaux RC  mais pas ma première  maquette

_________________
FAIRMOUNT 1/75 éme - Page 3 Fairmo12
Revenir en haut Aller en bas
http://www.cmg32.info/
deuns32
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
deuns32

Localisation : 32000 - AUCH
Navire préféré : remorqueur et militaire

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyVen 30 Aoû 2019, 19:05

L'ancien a écrit:
Le bonjour te va,
le montage électrique de ta maquette est vraiment superbement fignolée et ordonnée !
Merci a toi Very Happy

_________________
FAIRMOUNT 1/75 éme - Page 3 Fairmo12
Revenir en haut Aller en bas
http://www.cmg32.info/
deuns32
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
deuns32

Localisation : 32000 - AUCH
Navire préféré : remorqueur et militaire

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyVen 30 Aoû 2019, 19:08

BROMURE a écrit:
Bien le bonjour

va voir la ça peut donner des idées

http://www.laroyale-modelisme.net/t11980-la-propulsion-a-plusieurs-moteurs-pour-les-nuls
Merci a toi, mais c'est bon tout beigne dans l'huile bounce

_________________
FAIRMOUNT 1/75 éme - Page 3 Fairmo12
Revenir en haut Aller en bas
http://www.cmg32.info/
deuns32
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
deuns32

Localisation : 32000 - AUCH
Navire préféré : remorqueur et militaire

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptySam 31 Aoû 2019, 13:27

Salut tout le monde, bon mise a l'eau pour vérifier au cas ou il y aurais des infiltrations mais non tout est bon. Mise en place du lest, il m'a fallu 3,7 kg en tout réparti pour 2 kg devant et 1,7 kg derrière et la je suis a 5 mm en dessous de la ligne de flottaison. Je verrais par la suite quand tout seras en place ce qu'il faut que j' enlève comme lest.
FAIRMOUNT 1/75 éme - Page 3 Faimon11

non non il penche pas c'est la photo mal prise sur le plan horizontal
FAIRMOUNT 1/75 éme - Page 3 Faimon10


FAIRMOUNT 1/75 éme - Page 3 Faimon12
 voila tout beigne en plus il est bien aligné par rapport a la surface de l'eau bounce bounce bounce bounce

_________________
FAIRMOUNT 1/75 éme - Page 3 Fairmo12
Revenir en haut Aller en bas
http://www.cmg32.info/
fabco
Maître
Maître
fabco

Localisation : amiens

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptySam 31 Aoû 2019, 13:55

Bonjour,

Au lieu de mettre du poids à l'avant et à l'arrière, je te conseille de le mettre au centre ainsi tu vas gagner en qualité de manoeuvre.

Le modéle va s'enfoncer de la même façon
Revenir en haut Aller en bas
deuns32
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
deuns32

Localisation : 32000 - AUCH
Navire préféré : remorqueur et militaire

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptySam 31 Aoû 2019, 15:23

fabco a écrit:
Bonjour,

Au lieu de mettre du poids à l'avant et à l'arrière, je te conseille de le mettre au centre ainsi tu vas gagner en qualité de manoeuvre.

Le modéle va s'enfoncer de la même façon
Yes, en fait il y a 2 kg au centre reparti derrière chaque batterie et le reste réparti un peu partout.

_________________
FAIRMOUNT 1/75 éme - Page 3 Fairmo12
Revenir en haut Aller en bas
http://www.cmg32.info/
deuns32
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
deuns32

Localisation : 32000 - AUCH
Navire préféré : remorqueur et militaire

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptySam 31 Aoû 2019, 15:34

voici des photos de la répartition du lest j'ai pas trop le choix. ici derrière les batteries

FAIRMOUNT 1/75 éme - Page 3 Famoun10
a l’arrière

FAIRMOUNT 1/75 éme - Page 3 Famoun14

et un peut a l'avant de chaque coté du moteur d'étrave
FAIRMOUNT 1/75 éme - Page 3 Famoun13


une petite plaque amovible pour protéger  les boulons de charge
FAIRMOUNT 1/75 éme - Page 3 Famoun15

FAIRMOUNT 1/75 éme - Page 3 Famoun16

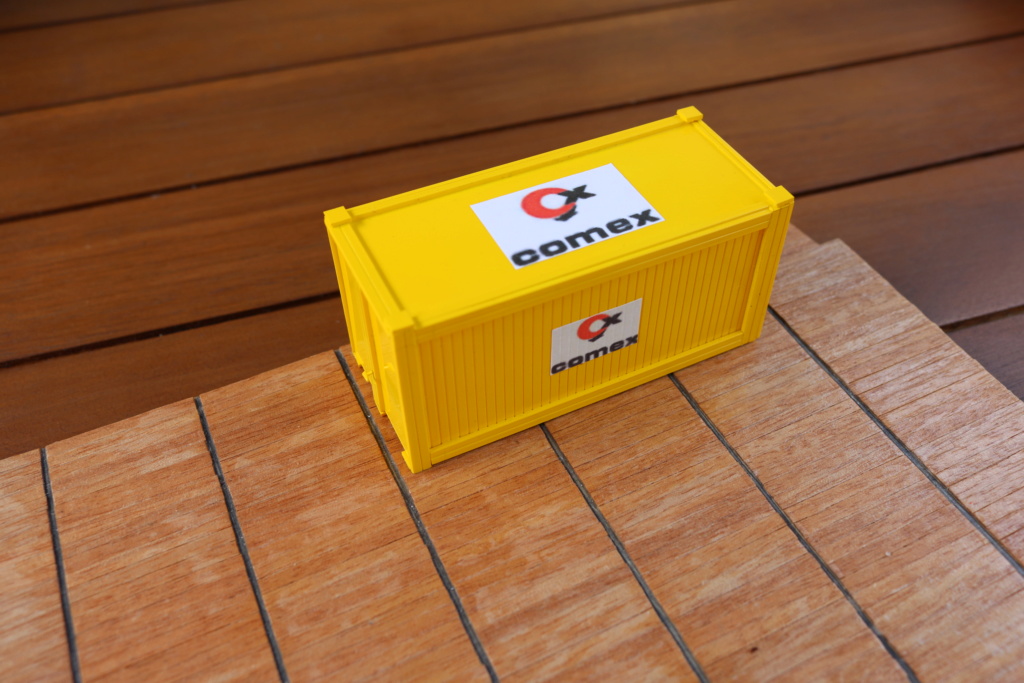

voici un contenair que je fait avec de la carte plastique  il porte le sigle de la Comex,comme mon bateaux seras destiné a servir de support plonger profonde avec un ensemble de caisson monter sur le pont, en espérant y arriver.
FAIRMOUNT 1/75 éme - Page 3 Famoun17

FAIRMOUNT 1/75 éme - Page 3 Famoun18


FAIRMOUNT 1/75 éme - Page 3 Famoun19
voila

_________________
FAIRMOUNT 1/75 éme - Page 3 Fairmo12
Revenir en haut Aller en bas
http://www.cmg32.info/
fabco
Maître
Maître
fabco

Localisation : amiens

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptySam 31 Aoû 2019, 17:54

L'avantage de mettre le poids au centre, la maquette tourne autour du centre.Quand tu le mets devant
la maquette à plus de difficulté à virer.

Voir si tu peux pas en mettre sous la plates forme des batteries et du côté des cardans.
Revenir en haut Aller en bas
deuns32
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
deuns32

Localisation : 32000 - AUCH
Navire préféré : remorqueur et militaire

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptySam 31 Aoû 2019, 19:02

fabco a écrit:
L'avantage de mettre le poids au centre, la maquette tourne autour du centre.Quand tu le mets devant
la maquette à plus de difficulté à virer.

Voir si tu peux pas en mettre sous la plates forme des batteries et du côté des cardans.
oui je sais pour la manœuvre, sous les batteries pas assez d’accès et au niveau des cardans je veux me garder la place libre. Mais lorsque qu'il seras fini complètement avec les charges sur le pont je pense que je vais enlever pas mal de lest et je verrais a ce moment la.

_________________
FAIRMOUNT 1/75 éme - Page 3 Fairmo12
Revenir en haut Aller en bas
http://www.cmg32.info/
deuns32
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
deuns32

Localisation : 32000 - AUCH
Navire préféré : remorqueur et militaire

FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 EmptyMer 18 Sep 2019, 22:13

Salut tout le monde, j'ai essayer de reproduire les éclairage des coursives du pont de travail ainsi que l’arrière de ce pont les emplacements des lumières sont exactement a leur emplacement d'origine, tout cela d’après des photos. Mais d’abord voici la platine qui reçoit le câblage des feux du pont arrière j'ai encore de la place pour les spots qui éclairent ce pont. ( les lanternes d'éclairage son faite a l'imprimante 3D elles font 2,5 mm de diamètre ), a l'intérieur il y a des micro leds de 1 mm orange. Pour la parti arrière sur le pont les micro leds sont incrustées dans l'épaisseur du bois, les câblages descendent le long des poteaux.

FAIRMOUNT 1/75 éme - Page 3 Fairmo35
maintenant voici l'éclairage

FAIRMOUNT 1/75 éme - Page 3 Fairmo37


FAIRMOUNT 1/75 éme - Page 3 Fairmo38


FAIRMOUNT 1/75 éme - Page 3 Fairmo36

FAIRMOUNT 1/75 éme - Page 3 Fairmo40


FAIRMOUNT 1/75 éme - Page 3 Fairmo39

voila, ça va le faire bounce

_________________
FAIRMOUNT 1/75 éme - Page 3 Fairmo12
Revenir en haut Aller en bas
http://www.cmg32.info/
Contenu sponsorisé




FAIRMOUNT 1/75 éme - Page 3 Empty
MessageSujet: Re: FAIRMOUNT 1/75 éme   FAIRMOUNT 1/75 éme - Page 3 Empty

Revenir en haut Aller en bas

FAIRMOUNT 1/75 éme
Revenir en haut
Page 3 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL LINERS, MARINE CIVILE & OFNIS-
Sauter vers:
