le pavois est terminé et je commence à assembler les éléments du cockpit et de la superstructure.

Léopard 27 Open - Page 2 <a href=Léopard 27 Open - Page 2 Img_3650" />

il est à noter la modification personnelle du vitrage arrière latéral. Ca rappelle un peu le Moonraker.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
jcbeynarbonne
Second Maître
Second Maître
jcbeynarbonne

Localisation : Hérouville St Clair 14200
Navire préféré : Le TITANIC - Bismark

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptySam 17 Nov 2018, 10:10

Magnifique!!!!
Amitiés
jcb
Revenir en haut Aller en bas
philiparus
Maître
Maître
philiparus

Localisation : TOURS
Navire préféré : TOUT CE QUI FLOTTE, MAIS PAS QUE...

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptySam 17 Nov 2018, 10:20

Ca va être un superbe modèle affraid !!!
Bonne continuation,
A+
Philippe

_________________
Léopard 27 Open - Page 2 Mini_562611carpediem     Léopard 27 Open - Page 2 Mini_5650562016MBST077008003    Léopard 27 Open - Page 2 589328germinal
                                                F797 CDT BOUAN                 F735 GERMINAL
Revenir en haut Aller en bas
albatros55
Maistrancier
Maistrancier


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptySam 17 Nov 2018, 11:31

Merci à vous pour vos encouragements.
Je fais du mieux que je peux avec les petits moyens dont je dispose, et surtout, je prends mon temps.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
albatros55
Maistrancier
Maistrancier


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyMer 21 Nov 2018, 17:06

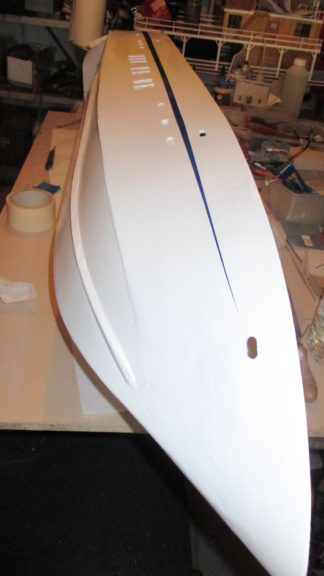

la construction suit son petit bonhomme de chemin et voici le perçage de la muraille pour les hublots.

Léopard 27 Open - Page 2 <a href=Léopard 27 Open - Page 2 Img_3651" />
J'ai collé aussi les virures et j'ai ainsi pu résiner
Nota; j'ai rebouché avec une pâte à bois poreuse et je peux résiner après.

L'état de surface va rester ainsi quelque temps car ce n'est pas le moment de peindre.

De plus, je m'absente une petite semaine et je vous rapporterai le soleil de Guyane.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
fred 44
Premier maître
Premier maître


Localisation : montoir de bretagne
Navire préféré : u boot allemands

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyVen 23 Nov 2018, 18:54

salut.un travaille soigné.tu va nous faire une tres belle maquette jen suis sur
a+
Revenir en haut Aller en bas
WAG07100
Maître
Maître
WAG07100

Localisation : Bouches-du-Rhône
Navire préféré : SOVEREIGN OF THE SEAS

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptySam 24 Nov 2018, 12:29

Superbe maquette Bonne continuation Smile

_________________
Amitié Antonio
Revenir en haut Aller en bas
THIMARIE
Elève officier
Elève officier
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptySam 24 Nov 2018, 13:00

Bonjour Albatros,

mince j'avais loupé ce post. Ta réalisation est magnifique. Smile. Je m'installe pour la suite.

Amitiés,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Léopard 27 Open - Page 2 Altrui11
Revenir en haut Aller en bas
albatros55
Maistrancier
Maistrancier


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyJeu 29 Nov 2018, 16:57

Merci également à Thimarie pour les encouragements.
Je rentre de voyage et je m'y remets.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
albatros55
Maistrancier
Maistrancier


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyDim 09 Déc 2018, 17:31

pose des sorties de tuyères des hydrojets

Léopard 27 Open - Page 2 <a href=Léopard 27 Open - Page 2 Img_3810" />

je n'ai pas utilisé les chapes à boules qui sont préconisées (et pourtant j'en ai en stock) car je me suis rendu compte que l'assemblage entre la corde en acier de commande (1mm) et la chape en plastique n'était pas des plus surs. Alors, j'ai fait 1 boucle au bout de la corde d'acier et une vis assure le maintien (voir sur la photo)
L'ensemble de commandes sera bien plus souple dans les virages.

Sans doute suite à une rupture de commande sur mon "Moonraker"
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
lamiraldu67
Maistrancier
Maistrancier
lamiraldu67

Localisation : Bas-Rhin - Marlenheim
Navire préféré : HMCC Sentinel - Patrouilleur "Tiger" - Yacht Delta 54

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyDim 09 Déc 2018, 17:53

Bonsoir Albatros !

Qu'as-tu employé comme type de corde en acier 1mm ? Aurais-tu retiré les gaines fournies par KMB ?
ça m'intéresserait pour faire la même chose sur le Delta 54
Si tu as une photo vue intérieure du système ........
A+

_________________
Bonne journée de la part de lamiraldu67
Voici mes sites de modélisme :
http://modelisme-naval.jimdo.com/
https://bateaux-militaires-modelisme.jimdo.com/
Revenir en haut Aller en bas
http://modelisme-naval.jimdo.com/
lionel45
Vice-Amiral
Vice-Amiral
lionel45

Localisation : Gien 45500
Navire préféré : Les IJN la DKM et les autres

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyDim 09 Déc 2018, 18:01

J'avais loupé ton post  Embarassed cela me rappel quand je faisais du bois  clown très beau montage et un bon choix pour les turbines ton bateau les méritent Bonne suite je m'installe  Wink

_________________
Aspirine. Epouse d'un aspirant, généralement très élégante, elle donne à la mode un caractère particulier, un "Cachet" d'aspirine.
Muriel Robin
Amicalement
Lionel Wink
Revenir en haut Aller en bas
albatros55
Maistrancier
Maistrancier


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyDim 09 Déc 2018, 18:21

Salut Lamiraldu67
j'ai utilisé la corde d'acier préconisée par KMB, avec les gaines blanche et grise, et les gaines seront à l'intérieur qui n'est pas encore réalisé.
les trous de passage des cordes sont percés à 1,5mm, ce qui éloigne tout risque d'éclaboussures d'eau vers l'intérieur.
Je te promets des photos quand j'y serai.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
albatros55
Maistrancier
Maistrancier


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyDim 09 Déc 2018, 18:25

Merci Lionel45.
je n'avance pas vite et l'hiver ne fait que commencer.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
lamiraldu67
Maistrancier
Maistrancier
lamiraldu67

Localisation : Bas-Rhin - Marlenheim
Navire préféré : HMCC Sentinel - Patrouilleur "Tiger" - Yacht Delta 54

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyDim 09 Déc 2018, 18:29

Merci pour l'info
J'avais déjà commandé et reçu de la gaine chez KMB
A+

_________________
Bonne journée de la part de lamiraldu67
Voici mes sites de modélisme :
http://modelisme-naval.jimdo.com/
https://bateaux-militaires-modelisme.jimdo.com/
Revenir en haut Aller en bas
http://modelisme-naval.jimdo.com/
albatros55
Maistrancier
Maistrancier


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyLun 24 Déc 2018, 16:43

Bonjour Lamiraldu67,
Je suis obligé d'attendre la réception des moteurs pour mettre en place la timonerie interne
Voilà ce que j'ai commandé et que j'attends
https://hobbyking.com/fr_fr/turnigy-3648-brushless-motor-1450kv.html

je compte les alimenter en Lipo 3S ou peut-être 4S selon les premiers essais.

Pour la timonerie, je n'utiliserai pas les gaines des fils d'acier 1mm fournies par KMB, mais seulement pour la commande de la pelle de marche arrière car l'action de cette fonction est une poussée et non une traction comme pour la direction.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
albatros55
Maistrancier
Maistrancier


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyVen 28 Déc 2018, 10:47

Léopard 27 Open - Page 2 <a href=" />
ça y est, j'ai reçu les moteurs et je commence un projet d'implantation de la timonerie

Léopard 27 Open - Page 2 <a href=Léopard 27 Open - Page 2 Img_3812" />

Présentation des moteurs (sans serrage). J'ai reculé un peu les manchons d'accouplement car trop près de la tuyère et pas assez côté moteur

Léopard 27 Open - Page 2 Img_3813" />

présentation (sans fixation) de la barre de double commande et des servos. Comme je l'ai dit plus haut, je ne mets pas de gaine autour des fils de commande de direction (distance trop courte et travail à la traction)

Remarque: les servos et la double commande de direction sont fabriqués artisanalement.





Léopard 27 Open - Page 2 <a href=Léopard 27 Open - Page 2 Img_3814" />
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
lamiraldu67
Maistrancier
Maistrancier
lamiraldu67

Localisation : Bas-Rhin - Marlenheim
Navire préféré : HMCC Sentinel - Patrouilleur "Tiger" - Yacht Delta 54

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyVen 28 Déc 2018, 14:59

Bonjour Albatros55 !

Je vais suivre en images ta réalisation timonerie; ça me servira pour un autre modèle ......

_________________
Bonne journée de la part de lamiraldu67
Voici mes sites de modélisme :
http://modelisme-naval.jimdo.com/
https://bateaux-militaires-modelisme.jimdo.com/
Revenir en haut Aller en bas
http://modelisme-naval.jimdo.com/
albatros55
Maistrancier
Maistrancier


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyDim 30 Déc 2018, 16:55

Ma timonerie est terminée.
Je me suis inspiré des accessoires proposés par KMB, mais je les ai réalisés au lieu de les acheter.
Voilà pour la direction


Léopard 27 Open - Page 2 <a href=Léopard 27 Open - Page 2 Img_3816" />

et maintenant la commande de la pelle de marche arrière.


Léopard 27 Open - Page 2 <a href=Léopard 27 Open - Page 2 Img_3817" />
pour cette commande qui est une poussée, les gaines KMB sont maintenues par un pont pour éviter la flexion.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
albatros55
Maistrancier
Maistrancier


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyJeu 03 Jan 2019, 10:46

Bonjour et bonne année à tous. Je vous souhaite la meilleure santé possible.

Ma timonerie me donne quelque souci dans la commande de direction qui est trop dure. Je pense que cela vient des trous de passage des tiges de commande trop petits.
J'avais adopté cette solution pour éviter de mettre des gaines, mais je crois que je n'y coupe pas.
Voilà ma correction:
1) je perce des trous plus gros et je fais passer des bouts de gaine grise (KMB) à travers le tableau arrière.

2) pour assurer l'étanchéité, je mets des petits bouts de gaine blanche (KMB) et je les maintiens en place avec du scotch.

Léopard 27 Open - Page 2 <a href=Léopard 27 Open - Page 2 Img_3911" />

3) je revois l'ancrage des tiges sur les tuyères en utilisant des chapes faites avec des cosses électriques.

Léopard 27 Open - Page 2 <a href=Léopard 27 Open - Page 2 Img_3819" />


Léopard 27 Open - Page 2 <a href=Léopard 27 Open - Page 2 Img_3820" />

j'obtiens ainsi une commande de direction un peu moins raide et par conséquent plus précise.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
Akula
Maître
Maître
Akula

Localisation : Metz

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyLun 07 Jan 2019, 12:47

Salut Alain,

J'ai une théorie pour tes points durs sur la commande des tes tuyères.
En fait tes palonniers (ou renvois d'angles) ne respectent pas la géométrie des tuyères.
Sur ces dernières, il y a un décalage angulaire entre le point de pivot.
Sur le renvoi d'angle, point de pivot et dominos sont alignés... PROBLEME !

En image:

Léopard 27 Open - Page 2 Img_3810

Léopard 27 Open - Page 2 Img_3811
Revenir en haut Aller en bas
albatros55
Maistrancier
Maistrancier


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyLun 07 Jan 2019, 12:59

Tu as tout à fait raison, mon cher François.
Cet angle m'avait complètement échappé et cela explique tout à fait ta démonstration.
Je vais refaire mes triangles de commande.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
albatros55
Maistrancier
Maistrancier


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyMar 08 Jan 2019, 13:25

Bon. Je viens de modifier les triangles de commande unique de direction

Léopard 27 Open - Page 2 <a href=Léopard 27 Open - Page 2 Img_3912" />

l'angle entre le centre de pivotement et les tirants est d'environ 135°
Pour faire plus simple, la distance entre la ligne des tirants et le centre de pivotement est de 4mm

Ca marche beaucoup mieux et je pense avoir bien fait de faire ma modif (voir plus haut) sure le diamètre des trous de passage des tiges de commande à travers le tableau.

Merci de ta remarque très judicieuse, François.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
Akula
Maître
Maître
Akula

Localisation : Metz

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyMar 08 Jan 2019, 13:42

Au top Alain !

Léopard 27 Open - Page 2 2184292159
Revenir en haut Aller en bas
albatros55
Maistrancier
Maistrancier


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 EmptyMer 23 Jan 2019, 16:39

Bonjour,
la coque est prête pour la peinture, mais celle-ci attendra des jours meilleurs.
En attendant, je termine l'habitacle et le poste de pilotage.

le coffre arrière amovible est en place

Léopard 27 Open - Page 2 <a href=Léopard 27 Open - Page 2 Img_3914" />

le poste de pilotage est en place avec ses leds de tableau de bord

Léopard 27 Open - Page 2 <a href=Léopard 27 Open - Page 2 Img_3915" />


l'aspect général du salon et de l'éclairage.

Léopard 27 Open - Page 2 <a href=Léopard 27 Open - Page 2 Img_3916" />


Pardon pour la poussière mais la femme de ménage n'est pas encore embauchée.

les feux de position

Léopard 27 Open - Page 2 <a href=Léopard 27 Open - Page 2 Img_3917" />

les vitres latérales sont taillées et je les poserai après la peinture.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
Contenu sponsorisé




Léopard 27 Open - Page 2 Empty
MessageSujet: Re: Léopard 27 Open   Léopard 27 Open - Page 2 Empty

Revenir en haut Aller en bas

Léopard 27 Open
Revenir en haut
Page 2 sur 3Aller à la page : Précédent  1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL LINERS, MARINE CIVILE & OFNIS-
Sauter vers:
