MessageSujet: Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914   Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 EmptySam 06 Oct 2018, 03:22

Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914

Cette maquette fait partie d’un lot de 3 dédier au Santisima Trinidad (Chaloupe, section et navire) construite a la demande d’un de mes garçon j’ai construit cette maquette en 2004

De premier abord tout semble parfait comme d’habitude livret explicatif et dessin 1:1

J’ai fait les 4 première étape en constatant que les image et instruction ne correspondait pas au pièces fournis comme si il avait fait le manuel en utilisant le prototype et changer les pièces pour la production


Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 115


Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 215

Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 314

Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 414

Etape 5 le temps de faire le premier bordage
Facile a faire le bois suffisamment tremper se plie bien et prend la forme de la coque.
Petit mot s’assurer que les planche du premier bordage soit bien ajuster c’est une coque ouverte l’intérieur est visible


Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 1a113



Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 1a34



Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 1b35



ici je sauté un peut et avant de faire le plaquage j’installe les composantes de la quille

2em plaquage se fait vraiment comme un charme


Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 3-110



Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 3-210



Après avoir terminé l'étape 9, c'était l'heure de la décision!
Peindre ou pas de peinture, et ce n’était pas facile à décider car les deux ont des avantages et des inconvénient.
Ainsi, après avoir parlé à mon fils aîné, il a été décidé que si la section était peinte, la logique consistait à peindre la barque.
Alors qu’elle couleur sera utilisée?
J’ai regardé le travail fantastique d'Andrea Manaras sur son ST et j'ai regardé quelle couleur il utilise sur son modèle. Il utilise le blanc, vert et naturel pour la finition, et si j’ai appris quelque chose depuis que je commence, ce passe-temps est que la plupart du temps, une source en contredira une autre.
Je sais que les sources Andrea sont bonnes et valables, mais j’ai trouvé 2 autres sources qui donnent un motif de couleur différent.

Le premier est
http://www.todoababor.es/
Ce site est dédié à la marine espagnole avec une tonne d'informations. Ce site devient ma référence sur la marine espagnole et il collabore très étroitement avec le musée de la marine de Madrid.

Le second est le musée de La Havane où ils construisent un grand modèle du ST

Maintenant, ces 2 références montrent les barque avec un motif blanc, noir et jaune ocre. Et c'est celui que j'ai choisi.
L'intérieur du lancement a reçu une couleur rouge avec le pont blanc.
Le faux plancher à l’étape 10, partie 29, a reçu une grille qu’elle est supposée être faite en tilleul 2x2. Pour pouvoir fabriquer ceux dont j’ai besoin, il me faut au moins 3 à 4 longueurs de 300 mm, ils m’ont fourni une longueur dans le kit.

Laissez-moi vous dire que je n'étais pas un campeur heureux. Donc ce que j’ai fait, c’est que j’ai passé dans ma caisse excédentaire, j’ai trouver du tilleul 2x5 que j’ai coupé en longueurs de 115 et 80 mm à l’aide de ma mini-scie munie d’une lame de 1 mm. et j’ai obtenu toutes les pièces nécessaires à la fabrication du caillebotis. Cela fait je le peint en blanc et le colle à la place.


Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 1a212



Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 1a114



Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 1a35

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Charles Qc
Premier maître
Premier maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 Empty
MessageSujet: Re: Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914   Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 EmptySam 06 Oct 2018, 03:32

Etape 11-12-13-14-15
L'étape 11 cette étape consiste à installer les contours supposés être de 1,5x7 en bois de Mansonia. Troisième surprise avec le kit car il me faut au moins 4 longueurs pour les construire. AL fourni 3 longueurs 1 de 1.5x7 2 de 1x7.

1mm est trop faible pour être installé ainsi, ce que j'ai fait c’est collé sur un côté 2 longueurs de 0.5x5 et enlève le 3mm de trop une fois sable j’optien une planche de 1.5 x 7mm
L'installation des 12 supports de rame facile à faire
Étape 12 cette étape a nécessité que je perce 18 trous pour recevoir les 18 chevilles
Quatrième surprise pour construire ce kit, il me faut un total de 24 chevilles, mais le kit n'en a fourni que 19; heureusement, il m’en reste d'une construction précédente et elles sont identiques
L'étape 13 qui lme donne une autre surprise c'est la fabrication de quelques accessoires qui vont à l'intérieur du lancement. Je viens de remplacer la poignée en métal du seau par une corde et j'ai eu ma cinquième surprise car je suis supposé avoir 2 grands et 1 petit seaux, le kit fourni ne contient que le grand  les 2 autre manque. Encore une fois, j’ai la chance d’en avoir de rechange un peu plus petit, mais ça ira.
L'étape 14 est la fabrication d'une bobine câblage.


Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 5-110



Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 5-210



L'étape 18 est la fabrication des rames. Les rames se composent de 4 parties principales: le guide de rame, le bras de rame, la lame de rame et la poignée de rame.
Trop souvent, je me suis retrouvé à utiliser mon dremel qui atteignait une vitesse minimale de 5 000 tr / min, ce tournevis fonctionnant à 2 vitesses 200 et 400 tr / min. Il est léger et petit, je l’utiliserai donc pour toutes sortes de petits travaux nécessitant une vitesse réduite.
La photo 5 montre toutes les rames peintes et finies

L'étape 19 est l'installation des rames et de 2 bases pour les cosses
La photo 6 est le lancement à ce stade de la construction

Maintenant, dans mon précédent post, je mentionne une erreur de taille du bois et de pièces manquantes.
Je devais faire la lame de rame avec 1.5x8 mansonia besoin d’au moins 2 longueurs, l’une de 1mm et l’autre de 1,5mm besoin de 12 pièces de 38mm de longueur, donc j’ai coupé le maximum possible dans les 1,5mm 8 pièces, les 4 dernières pièces je viens de les couper dans le 1mm.
Également dans le précédent article, je mentionne qu'il me manquait 5 goujons que j'avais pris parmi les restes d'une construction précédente.

J'ai besoin de 12 pour les rames mais je ne les avais pas. Pas plus de supplément, pas la quantité qui était nécessaire alors je suis allé dans la boîte si ma Misticque et emprunter 12 pièces  et commander quelques-unes du magasin pour les remplacer.


Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 1a36



Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 1b36



Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 1c31



L'étape 20 est la préparation de toute les parties qui seront utilisée pour la construction du gouvernail. Tout s'est très bien passé sans problème. Toute les pièces sont aller où ils sont supposés sans problème.
L'étape 21 est l'installation du cadre et le support du gouvernail. Toute la pièce et le montage se placent facilement. Tout s'est passé comme par enchantement.

A l’étape 21, nous sommes supposés installer les deux mâts principal et avant. Je décide de tous les tourner même le longeron.


La seule chose à faire est donc le gréement et l’installation de la voile. Ici, j'ai eu une longue conversation avec mon fils aîné, car le modèle fourni par AL à voile carrée est inexact par le passé. Andrea me fait également remarquer que la forme de la barque d,Artésia n’est pas non plus exacte (et il avait raison). Donc, à cause de ces 2 faits, il a été décidé de terminer le modèle selon la version de AL.

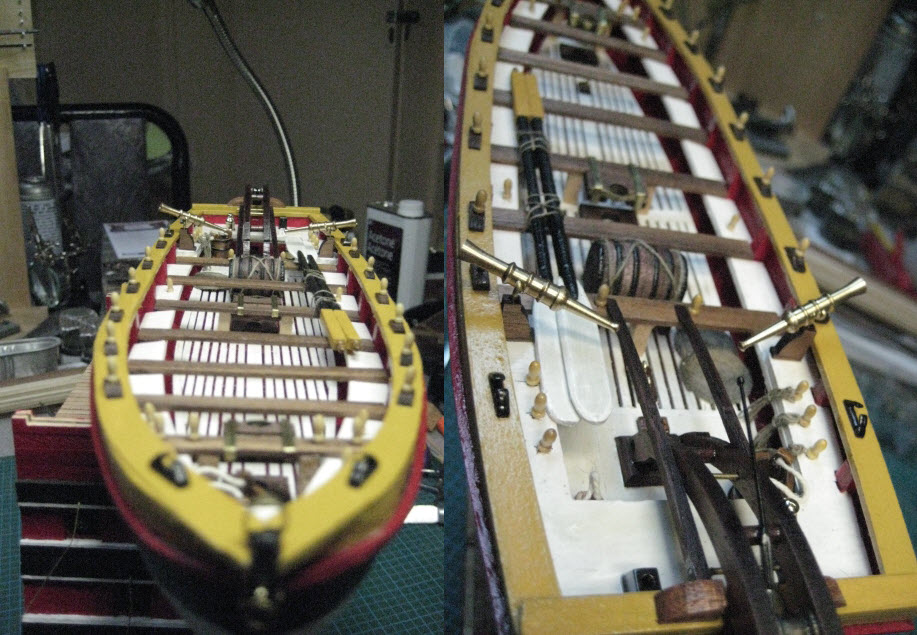

Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 1a37



Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 1b37



Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 1c32



dernière entrée pour ce kit

L'étape 22 est la préparation des deux mâts et l'installation de 2 petits gerfalcons

Étape 23 @ 27 est la voile et tout le câblage qui va avec

L'étape 28 est l'installation du lanceur sur la base fournie avec le kit. Ici je le change avec un autre que j'aime plus


En conclusion, c’est un très joli petit kit, les instructions sont claires et le kit à lui seul est un plaisir à construire. Le seul inconvénient que je puisse dire, c’est que lors de la production, ils ont modifié la conception de certaines pièces qui ne s’adaptent pas mais ce n’est pas si pire.
La seule mauvaise chose était les pièces manquantes et l'erreur sur du bois fourni, mais encore une fois, la qualité de l'instruction compensait largement les inconvénients mineurs et si ont a une réserve de bois ont s’en tire pas trop pire.



Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 116



Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 216



Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 315



Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 415

_________________
Charles
Québec, Canada

Soyez gentil
Mais construisez bien
Une planche a la fois
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 Empty
MessageSujet: Re: Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914   Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 EmptySam 06 Oct 2018, 07:51

Superbe comme d’habitude...

ZR
Revenir en haut Aller en bas
Ekis
Elève officier
Elève officier
Ekis


Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 Empty
MessageSujet: Re: Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914   Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 EmptySam 06 Oct 2018, 14:19

Un très joli montage : bravo !

_________________
Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 Signature2019_01-55f8b6cSantisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 Signature04_2018eng_02-55f8b6dSantisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 Signature2019_03-55f8b6eSantisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 Signature2019_04-55f8b6fSantisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 Signature2019_05-5611f56Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 Signature2019_06-5620ca4Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 Signature2019_07-5620cab
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 Empty
MessageSujet: Re: Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914   Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 EmptySam 06 Oct 2018, 18:47

Le bonjour te va,
belle réalisation !
tu n'as pas enduit la coque pour simuler le brut de réalisation? C'est bien j'aime.
PM : froisse le pavillon c'est plusssss chicos

_________________
Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 Parche11
Revenir en haut Aller en bas
Charles Qc
Premier maître
Premier maître
Charles Qc

Localisation : Laval , Quebec , Canada
Navire préféré : La Couronne

MODELISME
Maquettes en cours:
Maquettes en Projet:

Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 Empty
MessageSujet: Re: Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914   Santisima Trinidad 1/3 Chaloupe du capitaine A.L. kit #10914 EmptyDim 07 Oct 2018, 03:43

Merci la Royal de vos compliments Embarassed

L’Ancien pour ton info
Comme vernis
J’utilise
RUST-OLEUM en bombe
Crayeuse
Clair Mat
Sa n’altère ni le bois ni la peinture que sa soit de l’acrylique, de l’huile, de l’encre ou du pastel
Rien trouver de mieux a ce jour
