Bonsoir à tous et à toi Marc-Antoine

j'ai droit à des salutations particulières, quel honneur ! Razz

Je te sais très puriste Marc-Antoine et je comprends ton point de vue. Very Happy
Mais comme tout un chacun est différent dans la vie, il en va de même pour les finances et en particulier les miennes... Je ne peux et ne veux pas investir trop cher dans ma passion ce qui au 1er abord, peut paraître assez étrange mais il en est ainsi. Rolling Eyes

Je ne dispose pas d'atelier juste d'un bureau ordinaire où je dois concilier dans un si maigre espace, tâches administratives classiques et construction de mon modèle l'Hermione. Et je ne parle pas de l'espace de rangement de mes accessoires où je dois user d'idées et d'astuces pour contenir le tout par nécessité dans un espace le plus réduit possible.

Je suis moi-aussi perfectionniste et méticuleux mais après avoir trouvé ces cordages dans le magasin ACTION, j'ai bien entendu fait un essai sur l'un de mes affuts de canons (presque) complet et je dois dire que cela correspond visuellement bien en aspect et en taille à ce que l'on est en droit d'attendre d'un gréement correct de canons du XVIIIème. Smile

Et puis, il y a (presque) autant de façons de faire en modélisme  qu'il y a de maquettistes, non ? Very Happy

Allez A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
Marc Antoine
Nouvel Embarqué


Localisation : Athenes, Genève, Paris
Navire préféré : La Valaisanne barque du Léman

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyMar 11 Sep 2018, 11:23

Bonjopur Philippe,
Oh, comme je te comprends!!! j'ai commencé le modélisme avec les mêmes contraintes que tu rencontres aujourd'hui.... Il m'a fallu plus de 30 ans pour acquérir l'espace, l'outillage et surtout le temps pour profiter de cette passion qu'est le modélisme. Figure-toi que depuis le cotre que tu as pu voir sur ce forum, je n'ai pu recommencer à travailler qu'en 2016 après avoir pris ma retraite!!!! Quant aux finances, mieux vaut ne pas en parler... car si je devais acheter mon outillage aujourd'hui, ce serait tout simplement impossible...
Mais, étant donné que j'ai amassé énormément de matériel pendant ces 30 ans et que je ne construirai probablement pas d'autres modèles hormis les 2 qui sont en chantier depuis 1970, je me ferai un plaisir de t'envoyer, sans frais, du cordage, du bois en petites quantités (poste oblige) ou autre matériel "postable".
J'estime que le modélisme est une activité artistique où la passion joue un grand rôle et si je peux aider ceux qui la partagent avec moi, j'aiderai ainsi à la perpetuer!!!
Alors n'hésite pas à me demander ce dont tu as besoin!!!
Cordialement
Marc Antoine

_________________
De la mesure en toutes choses Pythagore
Revenir en haut Aller en bas
Amigo54
Second Maître
Second Maître
Amigo54

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyMar 11 Sep 2018, 16:10

Bonjour Marc-Antoine,

Je te remercie pour ta compréhension. Very Happy

Je vois que je ne suis pas le seul à connaître certaines difficultés d'ordre personnelles ou diverses qui ont leur impact dans l'accomplissement de notre passion commune; j'ai nommé le modélisme.

Je te remercie également beaucoup pour ta proposition de mettre à ma disposition et gracieusement qui plus est ce qui est très rare de nos jours, une partie des consommables que, si j'ai bien compris, tu n'auras sans doute plus l'occasion de te servir. Very Happy
Je retiens ta gentille proposition bien que pour le moment, je ne pense pas y faire appel mais merci beaucoup à toi d'y avoir pensé.  Very Happy

Je te rejoins pleinement au sujet de l'entraide entre passionnés de modélisme qu'elle soit sur un forum ou pas d'ailleurs.

A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
Amigo54
Second Maître
Second Maître
Amigo54

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyMer 24 Oct 2018, 11:35

Bonjour à tous !

J'ai repris tant bien que mal la construction de mon Hermione.
Tout d'abord, je rappelle que c'est mon 1er bateau en bois. Par contre, j'ai eu une certaine expérience dans le modélisme plastique mais c'était il y a bien longtemps. Tout ceci pour dire que l'ordre des  instructions de montage d'Hachette n'ont parfois ni queue ni tête ! En effet, on demande de coller les affuts sur le pont de batterie (sans y coller les canons dessus) pour demander ensuite de coller le pont supérieur ainsi que les gaillards avant et arrière... Faudra qu'Hachette m'explique comment coller ensuite les canons sur leur affut tout en aillant plus accès aux dits affuts, la faute aux ponts et gaillards mis en place !
Aussi, j'ai logiquement décidé de m'occuper du 1er bordage de la coque avant toute autre chose.
Je vous publie ci-dessous quelques photos de l'avancement mais comme je vais très lentement, ne vous attendez pas à en avoir plein les yeux...

Le mode de construction Hachette a certaines particularités comme par exemple, découper les trous des sabords sans utiliser un guide, au fur et à mesure de la pose des virures du bordage. Moi, cela ne me gêne pas plus que cela mais j'aurais pu tout aussi bien aimé utiliser la méthode connue par beaucoup d'entre vous et qui est souvent préconisée dans les kits achetés du commerce, à savoir traçage au crayon des emplacements de sabords sur les virures à l'aide d'un gabarit puis perçage de ces derniers.

J'espère que pour le gréement et les enflêchures, Hachette sera plus cohérent et logique dans sa façon de décrire la construction de cette maquette qui au demeurant, est de bonne qualité.
Tout cela pour dire que finalement, cette construction ne s'adresse pas forcément à un débutant absolu en modélisme car elle peut conduire à des impasses pour placer certaines pièces; chose que le modéliste averti ne fera pas comme erreur car il réfléchit tout le temps lors de la construction de son modèle.

Place aux quelques phtos.

A+

Pose des 4 renforts de couples (2 par côté de la coque) :
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20181010

Pose trois 1ères virures du 1er bordé :
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20181012
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20181013
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20181011
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20181014

A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyMer 24 Oct 2018, 14:01

Le bonjour te va,
je t'ai peu répondu sur ta construction, car elle me semblait cheminer tout à fait normalement.
Je suis tout de même surpris de la pose du pont avant les bordés...Enfin moi je dis cela comme cela...
Les deux éléments de la proue devant le premier couple, actuellement collés risquent d'être très difficiles à poncer sans abîmer la coque. Donc soit je les décollerais les poncerais ou les enlèveraient.

_________________
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Parche16
Revenir en haut Aller en bas
ephania
Matelot
Matelot


Localisation : ploemeur 56270
Navire préféré : Cutty sark,Amerigo Vespucci,bateaux de pêche.

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyMer 24 Oct 2018, 15:16

Bien le bonjour de Bretagne,je te remercie pour la gentille appréciation sur le bateau de ma jeunesse.
Je vois que tu as mis en chantier un travail énorme et soigné ,j'ai hâte de voir la progression de ton navire cela promet quelque chose de beau .
Revenir en haut Aller en bas
http://mercerol.michel@free.fr
Amigo54
Second Maître
Second Maître
Amigo54

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyMer 24 Oct 2018, 15:32

Merci Mike de t'intéresser à mon projet. Very Happy

Ce que j'ai oublié de dire, c'est qu'avant de poser les 3 premières virures du bordé (voir photos), j'ai bien entendu poncer tous les couples afin que les lattes reposent à plat sur les couples, après collage.
J'en ai également profité pour limer sérieusement et suffisamment les couples de la proue pour permettre le bordage de la coque sans rencontrer de soucis ultérieurement. Cela n'apparaît pas malheureusement sur les photos que j'ai publiées aujourd'hui.

Pour reprendre ce que tu dis Mike, j'ai été moi-même également très surpris qu'Hachette préconise le collage des ponts avant le bordage et le collage des affuts sans leur canon (il me semble qu'Altaya ne procède généralement pas ainsi pour ces bateaux), ce qui complique considérablement le montage de ce modèle, particulièrement pour le montage futur des canons (à croire que pour Hachette, les affuts sans canons suffisent pour riposter en cas d'attaque de bateaux ennemis... lol! )

C'est pourquoi je me suis permis de dire que ce modèle de l'Hermione proposé par Hachette, bien qu'assez simple à construire (pour le moment en tout cas !), n'est pas vraiment destiné aux personnes débutants dans le modélisme naval bois car il y a quelques pièges dans la chronologie de l'ordre de montage de ce bateau dont certains peuvent être rattrapés alors que d'autres très difficilement voire pas du tout. Sad

C'est assez surprenant de la part d' Hachette qui pourtant, n'en est pas à son 1er modèle de bateau à construire et proposé à la vente au n°.


A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
Amigo54
Second Maître
Second Maître
Amigo54

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyMer 24 Oct 2018, 15:34

ephania a écrit:
Bien le bonjour de Bretagne,je te remercie pour la gentille appréciation sur le bateau de ma jeunesse.
Je vois que tu as mis en chantier un travail énorme et soigné ,j'ai hâte de voir la progression de ton navire cela promet quelque chose de beau .

Je t'en prie, c'est normal Ephania. Very Happy

Merci à toi pour tes compliments et de t'intéresser à ma construction.

A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
Amigo54
Second Maître
Second Maître
Amigo54

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyMer 24 Oct 2018, 15:52

Fred P. a écrit:
Bonjour,
Ton petit cabestan (celui de devant) n'est pas sur le bon pont. Il doit être sur le gaillard d'avant et non pas sur le pont de batterie. Le petit cabestan n'a que six barres et pas huit.
D'autre part, le bloqueur doit pouvoir s'emboiter dans les encoches du cabestan et tu as une sorte de couronne en bas qui empêche ça.

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Sam_6939

Sur la réplique de l'Hermione, les palans des canons sont constitués de deux poulies simples :
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Sam_6923

Amitiés.
Fred

Salut Fred,

Je me permets de revenir sur une petite chose que tu annonçais sur le nombre de barres du petit cabestan.
S'il est vrai que l'on dénombre que 6 barres sur la réplique actuelle de l'Hermione, j'ai pu en trouver 8 sur l'une des planches de la monographie de l'Hermione (il est vrai qu'aucun plan de l'époque de ce bateau ne nous est parvenu hormis celui que les Anglais avait refait après capture de la Concorde, sistership de l'Hermione mais ce dernier plan ne permet pas d'affirmer avec certitude que la véritable Hermione disposait de 6 ou de 8 barres (cf. anspects en terme maritime).

Ci-dessous la planche en question :
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 81vb0r10
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Hermio10

A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
Invité
Invité
Anonymous


L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptySam 27 Oct 2018, 07:33

hello
allez au boulot , bon courage Very Happy
Revenir en haut Aller en bas
Amigo54
Second Maître
Second Maître
Amigo54

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyJeu 04 Juil 2019, 13:15

Bonjour à tous,

Je vais publier quelques nouvelles photos de mon montage.

A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
Amigo54
Second Maître
Second Maître
Amigo54

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyJeu 04 Juil 2019, 22:34

Ci-dessous des photos de la mise en oeuvre du 1er bordé qui à ce jour n'est toujours pas terminé.

RQ : la semaine dernière, j'ai acheté chez mon libraire habituel le dernier n° de la collection Hachette "Construisez l'Hermione" (n° 140)

Je publierai l'ensemble des photos dans un 1er temps puis les commenterai ultérieurement.
Comme vous pourrez vous en compte vous-mêmes sur certaines photos, j'ai rencontré un assez gros souci sur le bordage de la proue côté tribord, problème que j'ai déjà commencé à corriger mais qui n'est pas totalement réglé. J'aurais l'occasion d'en parler davantage en commentant les photos.

Voici (uniquement) les photos pour l'instant.


Bordage des flancs du navire :


L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190312
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190310
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190311L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190314


J'utilise des punaises pour maintenir les lattes collées, en plaçant un petit morceau de bois pour préserver le bois des lattes.

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190313


A l'abordage ! Very Happy

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190315L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190316


Parfois, pas toujours facile de maintenir les lattes pour le collage d'où l'emploi de serre-joints...

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190320
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190319
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190410L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190412
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190411
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190413L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190414
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190416
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190415


Ici commence le bordage de la proue.

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190512


Vous pouvez apercevoir ici que j'applique un brochetage sur les lattes de proue. Pas parfait mais bon...

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190511

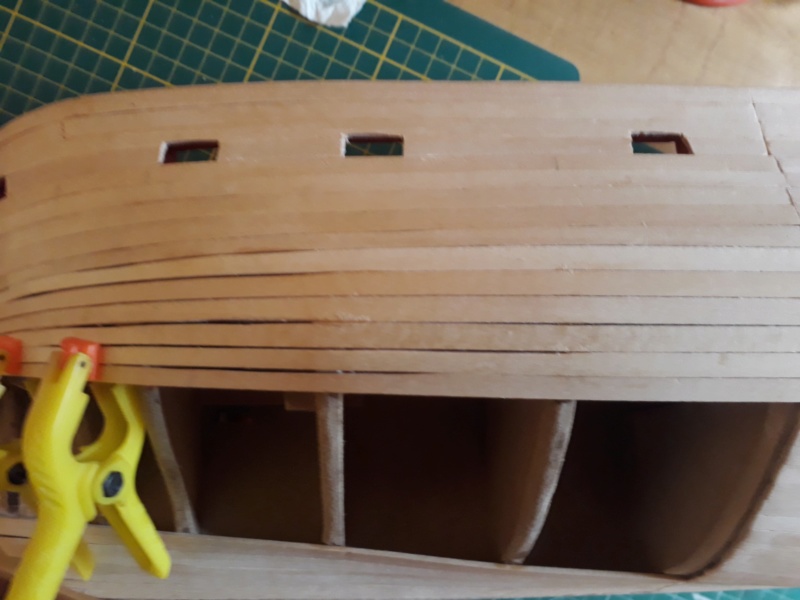

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190510


Les lattes sont bien courbées à la quille, sans qu'il soit nécessaire de tremper celles-ci pour la prise de forme.
A la proue, j'ai exclusivement utiliser de la colle cyanocrylate car prise plus forte et surtout plus rapide que la colle vinylique.

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190515
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190513


Il y a des défauts mais qui seront corrigés plus tard.

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190514L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190518
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190517
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190516


De nouveau des photos sur le bordage des flancs.

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190520
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190521
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190519L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190522


On revient à la proue.

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190610
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190611L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190614

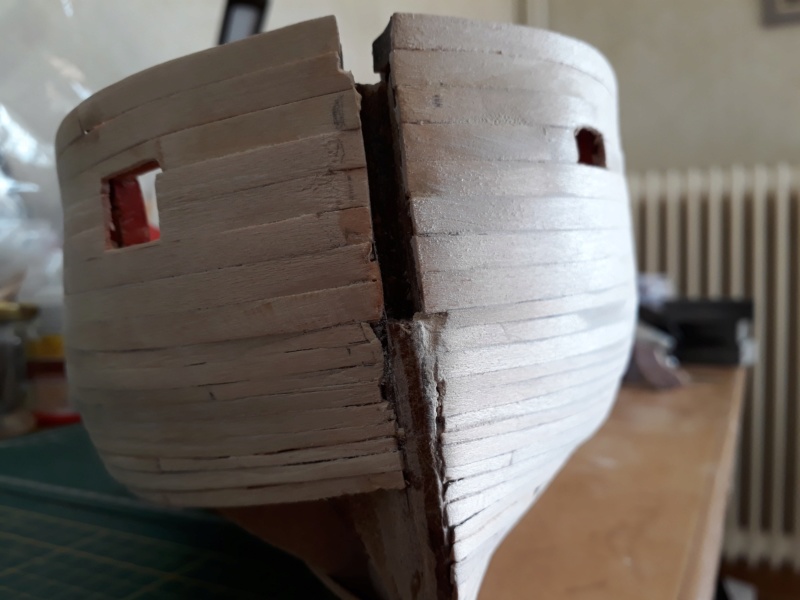

C'est ici sur le côté tribord principalement que des problèmes d'alignement des lattes surviennent !
Des écarts importants en certains couples et les lattes apparaissent...
Pourtant je n'ai pas eu de déformation des couples qui avant bordage, me semblaient très bien alignés.
Je n'aurais jamais dû combler les écarts avec de la pâte à bois car en faisant ainsi, je reporte le problème sur les lattes à border plus bas...
Je suspecte que l'origine de ces écarts doit provenir du lattage extérieur du pavois car je me souviens avoir dû mettre certaines petites cales en bois pour que les lattes de pavois soient jointives.

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190613


Là on voit que la latte a cassé !

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190612L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190617
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190615
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190616


J'ai eu également le même souci à babord mais dans une proportion beaucoup moindre.

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190618
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190620
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190619L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190621
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190622
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190623


Ici on peut voir que j'ai enduit avec un mastic bois blanc l'avant de la quille car j'ai été beaucoup gêné par les renforts collés à la proue que Hachette nous demandait de mettre à cet endroit. J'ai dû beaucoup limer pour aplanir ces renforts afin de permettre le passge des lattes de bordage du bas de la proue.

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190626
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190624


Fin de pose du 1er bordé de la proue côté babord, avant finition.

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190625L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190629
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190628
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190627L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190631


Cela peu paraître assez "boursouflé" mais après ponçage et mastic à bois, cela présente beaucoup mieux, heureusement d'ailleurs.

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190630
Voilà ==> fin des commentaires sur ces photos.
Je posterai plus tard d'autres photos qui montreront le rendu du bordage côté babord et tribord de la proue.
Rq : le côté babord est assez satisfaisant alors que celui de tribord est encore à revoir...

A+


Voilà pour la 1ère étape : l'envoi de toutes les photos prises à ce jour.

A noter  que j'ai avancé quelque peu depuis par rapport aux dernières photos, notamment en ce qui concerne le ponçage de la proue, le rattrapage des problèmes côté tribord, etc.
Pour le bordage, je n'ai pas suivi l'ordre de montage proposé par Hachette comme je l'ai déjà dit par ailleurs. En effet, Hachette nous indique de s'occuper les ponts (2 gaillards compris) ainsi que de coller les affuts de canons et autres accessoires. Pour Hachette, le bordage viendra après, chose que je trouve pas très logique.

Bientôt les commentaires sur ces photos.


A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
Amigo54
Second Maître
Second Maître
Amigo54

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyVen 05 Juil 2019, 10:50

Je viens de rajouter les commentaires sur les photos publiées récemment.

A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
Clément Lenoir
Quartier-maître de première classe
Quartier-maître de première classe
Clément Lenoir

Localisation : Limoges

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyVen 05 Juil 2019, 17:20

Bonjour!
J'ai juste une question technique: "pourquoi avoir procédé par tronçon (flancs, proue, poupe) pour le bordage de la coque?"
Bien à toi et excellente continuation!
Revenir en haut Aller en bas
Amigo54
Second Maître
Second Maître
Amigo54

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyVen 05 Juil 2019, 21:37

Bonsoir Clément,

Et bien, concernant le 1er bordé, j'ai tout simplement suivi le pas-à-pas de Hachette.
Par contre et comme je l'ai déjà dit, j'ai décidé de faire le 1er bordage avant de m'occuper de l'infrastructure du pont de batterie, cad que je monterai plus tard les affuts et leur canon, les supports et les ponts de gaillard, etc. dans un souci de ne pas risquer d'abimer ces derniers en effectuant les 2 bordages, contrairement à Hachette qui préconise de tout monter sur le pont de batterie avant de faire le bordage de la coque.
Cela m'oblige bien entendu à tenir compte néanmoins des instructions données par Hachette car quand ce dernier aborde le bordage (désolé du jeu de mots involontaire...), le chateau arrière est déjà monté ainsi que d'autres trucs.

Espérant avoir répondu à ta question.

A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
Clément Lenoir
Quartier-maître de première classe
Quartier-maître de première classe
Clément Lenoir

Localisation : Limoges

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptySam 06 Juil 2019, 11:07

Bonjour Philippe,

Merci d'avoir pris le temps de me répondre. Maintenant je comprends bien pourquoi ces tronçons; donc pour la suite deuxième bordé + mise en couleur. Mais quand même, je reste surpris par ces grands joints verticaux entre tes virures (même si c'est recouvert après).
C'est juste qu j'aurai procédé (enfin je pense) plutôt de cette façon pour le bordé:

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 20190710

Ne pas faire de deuxième bordé et passer directement à la peinture.

Enfin bref, je te souhaite une excellente continuation.
Et bien à toi!!!
Revenir en haut Aller en bas
Amigo54
Second Maître
Second Maître
Amigo54

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptySam 06 Juil 2019, 11:28

Oui je comprends mieux ce que tu veux dire.
Il faut dire que les lattes sur cette maquette mesure 25 cm ce qui représente environ le 1/3 de la longueur de la coque à border. En réalité et ton dessin le montre, les planches de bordage ne mesurait pas le 1/3 mais beaucoup moins de 10 m en tout cas, ce qui à l'échelle 1/64ème, ferait que mes lattes devraient mesurer bien moins de 10 cm.

Par contre, en te lisant et en voyant ton illustration, j'aurais 1 question à poser aux experts de notre forum :
- le bordage de la coque en modélisme, doit-il être réalisé en décalant les lattes comme le montre Clément, à l'instar du lattage des ponts du navire ?

Il est vrai que je ne m'êtais jamais posé la question d'où mon interrogation.

Merci par avance de votre réponse.

A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
Amigo54
Second Maître
Second Maître
Amigo54

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyMar 16 Juil 2019, 14:28

Personne ne saurait me répondre concernant le bordage de la coque ?

Merci par avance de votre retour. Very Happy

A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
Ekis
Aspirant
Aspirant
Ekis


L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyMar 16 Juil 2019, 17:38

Alors, pour te répondre rapidement : oui ! Smile
Le bordage de la coque est soumis aux mêmes contraintes de longueur de bois que tout le reste du bateau (sauf les mâts où les charpentiers faisaient un montage différent).
MAIS, pour être réaliste, il faudrait que ta maquette soit faite comme un vrai (la théorie de l'arsenal...) : c'est à dire que le nombre de couples devraient être considérablement élevé pour que les virures courtes s'appliquent correctement partout le long de la coque.

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 2
:copyright: Jacques Mallière

Hors, par convention des fabricants de kits, avec une fausse quille, et pour des raisons de facilité de montage pour leurs clients, les couples sont très peu nombreux... Et si tu veux un galbe correct de ta coque, il faut un minimum de longueur pour que la virure se courbe correctement et épouse sans trop de contrainte la coque.

Certains fabricants recréent la découpe courte des virures en les marquant au laser pour coller un peu plus à la réalité :

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Vp0_mv10
:copyright: Master Korabel



Voilà, voilà Saint

_________________
L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Tete50px-56522c4 L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Signature2019-56bf89d


Dernière édition par Ekis le Mar 16 Juil 2019, 20:12, édité 1 fois
Revenir en haut Aller en bas
Amigo54
Second Maître
Second Maître
Amigo54

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyMar 16 Juil 2019, 19:18

Merci beaucoup Ekis pour ta réponse. Very Happy

Je me doutais aussi un peu que cela était lié au nombre de couples réduits sur les kits.

Pas bête ce que propose Master Korabel pour donner encore plus de réalisme à leurs kits !
Cette marque semble proposer des kits de qualité supérieure.
Il me semble que c'est russe mais j'ignore si les prix de leurs kits sont plus élevés que les modèles des autres fabricants de kits. Est-ce le cas ?

A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
Black-Crow
Major
Major
Black-Crow

Localisation : santeny 94
Navire préféré : voiliers du XVII et XVIII éme siécle

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyMar 16 Juil 2019, 19:55

Bonjour
  Depuis le temps que tu  parcours bon nombre de posts sur ce forum, tu devrais parfaitement savoir comment border convenablement une coque... ce que tu nous montre  est digne d'un  parfait béotien...les virures ,même celles en pointe à la façon kit doivent être  parfaitement jointives!! et collées sur leurs tranches  ! compter sur le mastic pour boucher les interstices est une hérésie...
 Les virures de la carène doivent aboutir sur les apôtres collées de part et d'autre de la fausse quille..et non pas sur la quille  que tu as biseautée
..Comment  ajusteras tu par la suite le taille mer ?
Enfin je te signale que dans la plupart des kits les fabricants  préconisent   ,à tort d'ailleurs la pose des ponts avant de procéder au bordage de la coque et cela uniquement pour assurer le bon positionnement des couples par rapport à la quille et conférer à l'ensemble une certaine rigidité... on peut parfaitement s'en affranchir en ne collant pas le  faux pont mais simplement en le fixant sur les couples et la quille avec de petites vis..une fois la coque bordée on pourra retirer ce pont  ,notamment pour enduire l'intérieur de la coque d'un mélange de colle et de sciure pour assurer une très bonne solidité à la coque..
  Lorsque il y a plusieurs ponts bien souvent les canons sont des canons à piquer et si ce n'est pas le cas on collera au fur et à mesure les affûts   de canon mais sans les fûts de canon..en effet ces derniers  ne seront posés qu'après les finitions complètes de la coque et des ponts,car ils gêneraient Ensuite les  fûts de canon seront collés sur les affûts en passant par les sabords...

 Voila quelques précisions  que tu dois connaître compte tenu de tes longues errances sur ce forum.. mais apparemment au moment de passer à l'acte  tu as tout oublié de tes bonnes lectures.

 Amicalement

_________________
black crow Evil or Very Mad Shocked
Revenir en haut Aller en bas
Amigo54
Second Maître
Second Maître
Amigo54

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyMar 16 Juil 2019, 20:45

Je te trouve bien dur avec moi, Black Crow !
Comme je l'ai déjà dit sur ce forum, c'est mon 1er navire bois et je pense que la lecture des forums ne peut remplacer la pratique et l'expérience que l'on acquière en pratiquant.
Ne dit-on pas que c'est en échouant et en persévérant que l'on s'améliore ?
Je te rappelle que je suis un débutant en modélisme naval bois.
Je ne pratique pas du tout l'arsenal comme toi il me semble et ne le pratiquerai sans doute jamais.
Te souviens-tu de la 1ère coque que tu as bordée ? L'as-tu réussie parfaitement lors de ton 1er essai ?

Concernant les affuts et les canons, chacun a sa méthode qu'il préfère, chacune ayant ses avantages mais aussi ses inconvénients.

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
dark83000
Premier maître
Premier maître
dark83000


L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyMar 16 Juil 2019, 20:49

le problème est que ce n est pas du tout une maquette pour débutant ....il fallait commencer par un thonier ou un truc du genre

bon courage quand meme !
Revenir en haut Aller en bas
Amigo54
Second Maître
Second Maître
Amigo54

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyMar 16 Juil 2019, 22:51

Oui sans doute mais il se trouve que les thoniers ne me plaisaient pas à construire comme premier navire alors que l'Hermione si.

Et puis Hachette annonçait (bien évidemment) que le montage était facile alors...
Et puis je ne suis pas un débutant dans le maquettiste (dans le modélisme naval oui) donc je pensais que c'était pleinement à ma portée.
Cependant, je n'ai pas dit mon dernier mot car je la réussirai malgré tout cette Hermione Hachette, à force de ténacité et d'application.

Merci Dark pour tes encouragements.


A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
dark83000
Premier maître
Premier maître
dark83000


L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 EmptyMar 16 Juil 2019, 23:39

pas de soucis on t aidera du mieux qu on peut

Smile
Revenir en haut Aller en bas
Contenu sponsorisé




L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty
MessageSujet: Re: L'HERMIONE (kit Hachette) de Amigo54   L'HERMIONE (kit Hachette) de Amigo54 - Page 3 Empty

Revenir en haut Aller en bas

L'HERMIONE (kit Hachette) de Amigo54
Revenir en haut
Page 3 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» l' Hermione enfin en mer

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
