MessageSujet: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Lun 25 Juin 2018, 19:56

Bonjour à tous,

Dans le cadre du partenariat avec la société OCCRE, je suis en charge du montage de ce kit. Je vais donc faire un pas à pas de ce montage en faisant mes remarques sur les différents aspects  de ce kit et de son montage.


Je ne ferais pas une revue du contenu puisque cela a déjà été fait par Miel ICI

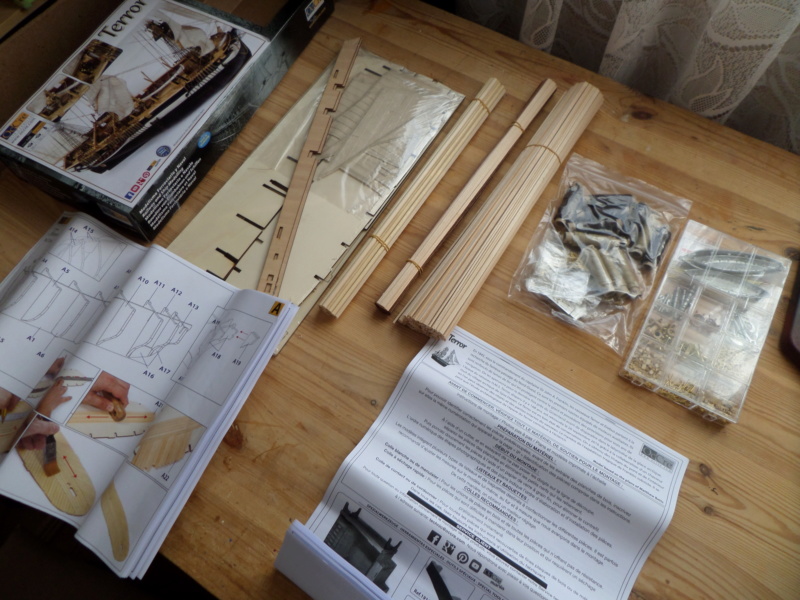

Je confirme qu’à l’ouverture de la boîte, on devine un kit de bonne qualité. Les pièces et matériaux fournis ont l'air de très bonne facture.



La documentation de montage est fourni au format A3 ce qui n’ai pas gênant et surtout cela permet d’avoir des plans complémentaires bien lisibles.
On trouve un petit historique du bateau.


Si vous voulez en savoir plus vous pouvez lire l’historique à cette adresse : ICI
Le guide de montage en texte est assez succinct car il tient sur une face d’une page A3 mais comme celui-ci est complété d’une guide de montage en images très détaillés, ça ne pose pas de problème.
En exemple voici quelques feuilles


De plus chez Occre, vous avez accès à une aide en ligne sous forme de vidéos qui ont l’air d’être très bien réalisées ICI

A première vue c’est donc un kit parfait pour les débutants et autres.
Dès demain, j’attaque le montage proprement dit en suivant au mieux le guide de montage .

je penses que cela va être une aventure très intéressante.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
Miel
Amiral
Amiral
avatar

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Lun 25 Juin 2018, 20:02

Démat
Bon courage pour ce montage sunny

_________________

Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
avatar

Localisation : MACAU (33)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Lun 25 Juin 2018, 21:14

Salut Pierre
bon courage pour cette avanture avec notre partenaire Occre
@mitié lolo

_________________
“Le monde aurait pu être simple comme le ciel et la mer.”De André Malraux
le blog de mon club : http://maq2g.pagesperso-orange.fr/
Revenir en haut Aller en bas
THIMARIE
Maître
Maître
avatar

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Lun 25 Juin 2018, 22:15

Bonjour Pierre,

je suis sur que ce sera une belle réussite. Smile

Amicalement,

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha

Revenir en haut Aller en bas
WAG07100
Second Maître
Second Maître
avatar

Localisation : Bouches-du-Rhône
Navire préféré : SOVEREIGN OF THE SEAS

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Lun 25 Juin 2018, 22:20

Super chantier , a suivre  a+

_________________
Amitié Antonio


Dernière édition par WAG07100 le Mar 26 Juin 2018, 22:14, édité 1 fois
Revenir en haut Aller en bas
Ekis
Major
Major
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Lun 25 Juin 2018, 23:53

Montres nous à quoi ressemble cette Terror ! Smile

_________________
Revenir en haut Aller en bas
https://www.flickr.com/photos/133075291@N04/albums
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Mar 26 Juin 2018, 18:55

Bonjours à tous,

J'ai juste marqué les pièces (cause match de l'équipe de France).
L'ensemble des pièces sont de bonne qualité.


Seul bémol les pièces B2 ci-dessous pour faire les pavois. Elles portent d'importantes traces de brulure et même après un petit ponçage ces pièces restent marquées comme vous pouvez le voir.
surtout que ces pièces seront juste teintées, j'ai peur que cela ne se voit.


Je vais contacter le service technique pour leur signaler et voir ce qu'ils me propose.
Je vous tiens au courant bien sûr.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Mar 26 Juin 2018, 20:39

Bon je continu un peu.
Découpe des couples et montage à blanc pour voir comment ça s’emboîte.


Ça s’emboîte parfaitement sans presque pas de jeux


Je vous conseille également de mettre le pont à blanc pour voir s'il y a des ajustement à faire.
Cela ne se voit pas forcément sur la photo mais il y a un petit ajustement à faire sur l'encoche du pont au niveau du couple 6.


Quelques petits coups de lime et c'est parfait.


Mon impression de qualité se confirme. Les pièces sont parfaitement ajustées et c'est un plaisir rien que de faire ce montage à blanc.

Prochaine étape, le collage des couples.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
Fred P.
Second Maître
Second Maître
avatar

Localisation : Grenoble
Navire préféré : Voiliers de 1750 à 1950

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Mar 26 Juin 2018, 21:52

Bonsoir,
Juste une petite remarque au passage : est que ce sujet ne serait pas plus à sa place dans "ARSENAL GREEMENTS" ?
Bon courage pour la suite.
Amitiés.
Fred
Revenir en haut Aller en bas
sergio42
Premier maître
Premier maître
avatar

Localisation : la fouillouse 42
Navire préféré : le soleil royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Mar 26 Juin 2018, 22:10

bonsoir Pierre

fais en sorte que ces trace soit à l'extérieur les murailles ont un double bordage et la peinture intérieur est couleur du sappelli

bonne continuation mon ami

_________________
amicalement
Serge

Revenir en haut Aller en bas
http://serge-forumactif-com.forumactif.com/
Ekis
Major
Major
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Mar 26 Juin 2018, 23:47

Fred P. a écrit:
Juste une petite remarque au passage : est que ce sujet ne serait pas plus à sa place dans "ARSENAL GREEMENTS" ?
Je suis d'accord, et peut être en laissant un sujet marqueur dans section Partenariat OCCRE ? Smile

_________________
Revenir en haut Aller en bas
https://www.flickr.com/photos/133075291@N04/albums
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Mer 27 Juin 2018, 07:25

Bonjour à tous,

Pour le changement de place, je veux bien mais je ne sais pas faire, donc si quelqu'un veux bien m'expliquer, je le fait sans problème.

OK merci Serge de ton aide, à première vue je pensais que les deux cotés étaient visible. Donc OK je placerais le coté sali à l'extérieur. Merci de me faire bénéficier de ton expérience.

Amicalement.
Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Mer 27 Juin 2018, 16:52

le bonjour te va,
je te souhaite bon courage pour ce montage.
Pourquoi pas de chantier ?

_________________
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Mer 27 Juin 2018, 17:30

Merci l'ancien.
J'ai décidé de suivre au plus prés le guide de montage et de plus comme il n'y a pratiquement pas de jeu et que je poserais le pont avant de faire le bordage, il n'y a pas de risque.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Ven 29 Juin 2018, 17:53

Bonjours à tous,

Collage des couples.




J'ai commencé simultanément à l'avant et à l’arrière pour gagner du temps.



Mon conseil : pour être certain du bon positionnement des couples, après chaque couple collé, je remets en place le ponts pour m'assurer que ça s’emboîte bien. Ayant très peu de jeu, je n'ai pas rencontré de problème.




Une vue d'ensemble


Ça y est tous les couples sont collés et le pont se positionne parfaitement.
C'est un vrai plaisir.


Collage des renforts. Quelques coups de limes on été nécessaires pour faire entrer une pièce. Pour les autres pas de problème.



Mon conseil : Pour le collage des pièces 18, je suggère de laisser le pont en place pour positionner et coller ces pièces.




Ca y est, le "squelette" et terminé. Le pont est toujours posé à blanc bien sûr.

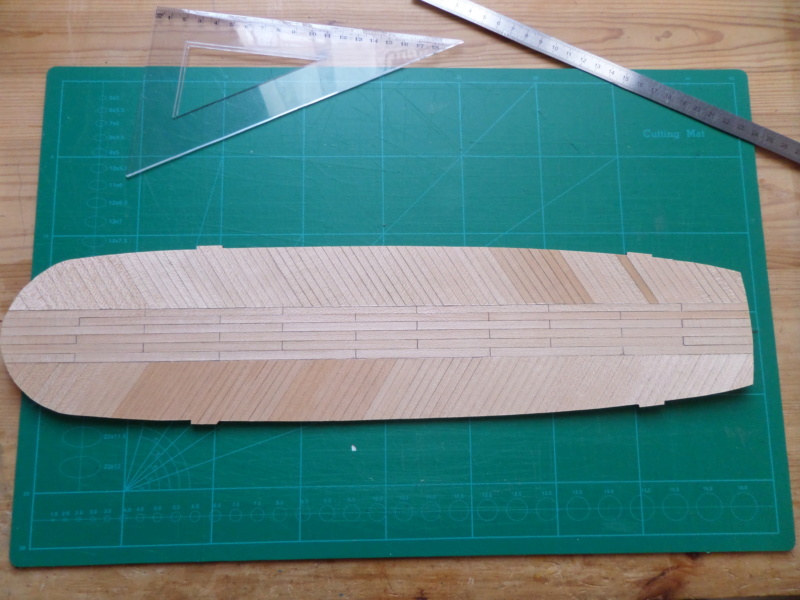

Etape suivant l'habillage du pont. J'ai utilisé, comme à mon habitude de la colle à bois. Je n'avais pas de colle néoprène de dispo pour tester cette solution. De toute façon je préfère l'utilisation de la colle à bois qui permet de repositionner les pièces ce qui n'ai pas le cas de la colle néoprène qui colle vraiment immédiatement.

ATTENTION : toutes les baguettes n'ont pas forcément la même largeur donc quand on ajoute un petit morceau de baguette pour finir la longueur, on peu avoir des surprise.



ATTENTION : Pour les baguettes en épis, dans la documentation, on nous donne un patron, ce qui est très bien allez-vous me dire, mes ce patron n'a pas les bonne dimensions.
Je penses que cela vient justement du fait que les baguettes n'ont pas toutes la même largeur.
De plus je ne suis pas pour le fait de couper toutes les baguettes à l'avant car justement on peut avoir des surprises.


Sur la vidéo de montage, on voit la personne mettre la baguette sur le patron est couper comme ça à main levée si j'ose dire.

Mon conseil  : pour avoir un angle de coupe constant, il suffit de se fabriquer ce petit outil. Deux baguette de 1 x 1 mm pour guider la baguette à couper.
On enfile le patron entre ses 2 baguettes et on fait un trait de scie.
Ensuite, il suffit de placer la baguette à couper dans ces guides et de les couper avec une lame de rasoir ou autres.


Je coupe en biais puis je viens présenter la baguette à l'endroit où elle doit être collée et je coupe en laissant un peu de jeu.
Comme ci-dessous.

Ah oui, j'ai oublié de vous dire, sur les vidéos, ils font le calfatage après avoir collée toutes les baguettes.
Ils tracent des traits de crayons entre les baguettes. Moi j'avais déjà expérimenté cette méthode et ce n'était pas terrible.
J'ai donc fait comme à mon habitude, J'ai passé un crayon de papier 2B sur l'une des tranches de chaque baguettes avant même de faire mes découpes.


C'est un peu long à faire mais c'est joli je trouve.


Plus que l'autre moitié. Je m'y remets juste après avoir fini ce post. Very Happy


Pour info, j'avais contacté le support technique de Occre pour leur signaler le problème de mes pavois salis.
J'ai reçu une réponse assez rapidement qui me proposait de m'envoyer d'autre pièce. Comme notre ami Serge m'a dit qu'il suffisait de mettre le coté salis à l'extérieur, j'ai refusé cet envoi bien sûr.
Mais cela est de bon aloi en cas de problème, ils n'hésitent pas à nous envoyer d'autres pièces. Bravo de Service technique.

Bon c'est tout pour aujourd'hui.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
Miel
Amiral
Amiral
avatar

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Ven 29 Juin 2018, 20:04

Démat
 Bon pas à pas avec les points positifs et négatifs Bonne suite  sunny

_________________

Revenir en haut Aller en bas
Fred P.
Second Maître
Second Maître
avatar

Localisation : Grenoble
Navire préféré : Voiliers de 1750 à 1950

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Ven 29 Juin 2018, 23:45

Bonjour,
J'ai l'impression que tes pièces A18 (et A19) sont collées un peu trop haut pour pouvoir donner au pont le bouge nécessaire. Sur le couple précédent, on voit que le pont ne plaque pas bien aux couples.
C'est peut-être un effet de la photo.
Amitiés.
Fred
Revenir en haut Aller en bas
fred
Second Maître
Second Maître
avatar


MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Sam 30 Juin 2018, 07:28

Bon montage

_________________
Fredo
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Sam 30 Juin 2018, 08:31

Bonjour,

Merci pour vos commentaires.
Fred P. le pont est juste posé c'est ce qui t'explique qu'il n'est pas parfaitement plaqué sur les couples.
De plus sur ce kit, ce qui est super, c'est qu'il y a des ergots de positionnement pour toutes ces pièces.

Au fait, suite des pièces brûlées, le Support technique a décidé me m'envoyer des pièces de rechange même en ayant dit que je les placerais à l'extérieur.


Donc Bravo le support Occre.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Dim 01 Juil 2018, 09:31

Bonjour,

J'ai terminé de latter le pont.


Comme vous voyez, il y a un problème de teinte avec les baguettes. Je n'ai vu la différence que lorsque j'ai pris la photo.
J'ai regardé dans les baguettes restantes si je pouvez trouver des baguettes de la même teinte mais non, il ne reste plus que des baguettes pâles.
Normalement le pont est juste passé au fond-dur transparent, je ne sais pas comment faire pour uniformiser la teinte.
Avez-vous une idée ?
Je vais poser la même question au support de Occre.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Dim 01 Juil 2018, 14:49

Re Bonjour,

Voila la suite,
Traçage des lattes au crayon


Marquage des lattes au cutter droit.


Je repasse un crayon 2B dans les interstices.


Un ponçage léger estompe pas mal les différences de teinte.


Mis en position du pont à blanc, ça s'emboîte toujours parfaitement.


Quelques photos supplémentaires




Bon dimanche.

Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Dim 01 Juil 2018, 15:35

Le bonjour te va Pierre,
C'est fait et bien fait, bon on peut admettre cette différence de teinte, tu peux faire virer au gris beige estompé.


Je ne connaissais pas ce genre de pose de pont.
J'aime ton montage !

_________________
Revenir en haut Aller en bas
pipr
Maistrancier
Maistrancier
avatar

Localisation : Conflans sainte Honorine

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Mar 03 Juil 2018, 07:24

Bonjour,

J'ai passé le pont au fond dur, il me semble que les différences de teintes ceux sont estompées.
Le support de Occre, toujours efficace et à l'écoute, me propose de m'envoyer un pont et des baguettes pour refaire le pont.
Mais est-ce vraiment nécessaire de tout refaire ?




Qu'en pensez-vous ?

Merci pour vos avis.
Pierre

_________________
Amitié
Pipr

La seule chose qu'on est sûr de ne pas réussir est celle qu'on ne tente pas (Paul-Emile VICTOR)
Revenir en haut Aller en bas
MTworld
Matelot
Matelot
avatar

Localisation : Douai
Navire préféré : Bismarck - Titanic - Georges Leygue

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Mar 03 Juil 2018, 09:10

A mon avis lorsque que tous les détails seront posé sur le pont cela ne se verra plus.
Revenir en haut Aller en bas
Miel
Amiral
Amiral
avatar

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65   Mar 03 Juil 2018, 09:24

Démat
  J'aurai teinté, avant le fond dur, en chêne  les lattes plus claires sur tribord arrière sunny

_________________

Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Montage du HMS Terror de notre partenaire OCCRE - 1/65

Revenir en haut Aller en bas

Montage du HMS Terror de notre partenaire OCCRE - 1/65
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Le Président d'Honneur de notre forum
» OGM, du port de Sète à notre assiette
» 1790 - Cimetière St-Roch, Cimetière Protestants, Ossements Notre-Dame ...
» Sainte-Adresse - Notre-Dame-des-Flots
» "Notre pain quotidien", un film pour débattre

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
