Je viens de souder les "jambes" des foils.
Ca donne ça pour le foil AV

" />

le foil ventral

" />

et enfin le foil AR.
Nota: le support central n'est pas encore soudé car il sert aussi de chaise d'hélice. On verra après.

" />


la tôle fait 5/10e d'épaisseur et les "jambes" ne seront pas garnies volontairement pour ne pas augmenter la trainée.
L'ensemble des 3 foils avec les supports pèse 300 gr. Donc je devrais arriver environ à 2,2Kg sans la motorisation.
Ca a l'air de coller.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: le BOCXOA-2   Sam 26 Mai 2018, 16:40

Le bonjour te va,
je vois que ton travail chemine avec régularité et le rendu est beau à regarder.

_________________
Revenir en haut Aller en bas
albatros55
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Sam 26 Mai 2018, 16:45

Oui, l'Ancien, mon travail chemine tout doucement, mais surement.
Le plus long va être de percer les trous des hublots... Il y en a un paquet !
Je prends donc mon temps.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
OVL
Maître principal
Maître principal
avatar

Localisation : Grimbergen, Belgique
Navire préféré : Happy Hunter

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Mar 29 Mai 2018, 14:19

Trés intéressant et spécial ce montage,

je vais suivre,

bonne continuation , bravo!

_________________
Les détails font la différence !!!! cyclops  cyclops

a bientôt,

Olav
Revenir en haut Aller en bas
albatros55
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Mer 30 Mai 2018, 17:14

la coque est maintenant résinée, toilée et sèche.
J'enlève donc les renforts de couples qui sont inutiles maintenant et je vais ainsi gagner du poids.

" />


les ailerons sont collés et le plus délicat est à faire: la découpe des hublots

" />



le montage des foils peut se faire et je commence par ajuster la chaise d'hélice (qui sert de support central du foil AR)
J'ai soudé un tube de 8/9mm qui recevra un roulement inox 4x8x2,5 situé juste derrière l'hélice.
2 autres roulements sont prévus à chaque bout du tube d'étambot.

" />
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: le BOCXOA-2   Mer 30 Mai 2018, 17:29

Le bonjour te va,
tout est magnifique dans cette maquette il n'y a rien à jeter !

_________________
Revenir en haut Aller en bas
albatros55
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Mer 30 Mai 2018, 19:59

merci de ton compliment, l'Ancien. Ca me fait très plaisir et ça me pousse à continuer.
Mais j'avoue quelques imperfections de ci de là. Je privilégie le fonctionnement de la maquette.
Fort heureusement je suis déjà bien conseillé et ça permet d'avancer dans ce projet pas trop ordinaire.
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
kagou
Vice-Amiral
Vice-Amiral
avatar

Localisation : Arcachon
Navire préféré : les sous marins ,les PA et les cuirassés

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Mer 30 Mai 2018, 20:01

Salut Albatros

ça va vraiment le faire  cheers .

En plus par rapport au début de tes estimations t'es passé de 10kg rtr à 2,2 coque nue c'est plus la même histoire  , comme quoi chaque chose en son temps  Wink.Le setup viendra une fois la coque finie , tu auras toutes les données réelles .T'inquietes ça va déjauger et se caler sur les foils  Very Happy.

Par contre je vais peut etre dire une connerie mais tant pis je me lance : J'ai remarqué que les voiliers RC dit "foilers" ont des foils surdimensionnés par rapport au réel .Ce que je veux dire c'est que ces appendices ne respectent pas l'échelle(ou alors j'en ai pas vu) .Est ce qu'un foil à l'echelle apporte suffisament de portance en modèle réduit  Question

Pierre

_________________
Revenir en haut Aller en bas
albatros55
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Mer 30 Mai 2018, 21:18

Oui Kagou, j'avais nettement surestimé le poids probable d'une maquette de ces dimensions car je me référençais des bateaux que j'ai déjà construits.
Bien à propos, on m'a mis en garde sur le poids et c'est devenu une obsession.
En ce qui concerne les dimensions des foils rapportés aux maquettes, je suis dans le flou le plus artistique et je n'ai trouvé aucun précis sur ce ratio.
Alors, je me contente de suivre le plan que j'ai, en espérant que les foils fonctionnent dans leur réduction.
Tout va se jouer dans les premiers tours d'hélice.
Tes encouragements vont surement me porter chance. merci
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
BROMURE
Vice-Amiral
Vice-Amiral
avatar

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Mer 30 Mai 2018, 22:17

Bien le bonjour

c'est un problème de portance si tu connais des aeromodelistes très pointus je pense qu'ils pourraient t'aider si le milieu dans lequel ils évoluent (air ou eau) est différent le problème reste le même

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
caputsyl
Maistrancier
Maistrancier
avatar

Localisation : Captieux (sud gironde)33
Navire préféré : Soleil royal /riva

MessageSujet: Re: le BOCXOA-2   Mer 30 Mai 2018, 23:58

de ma vieille mémoire je pense que c'est le même problème  que pour l'aéromodélisme avec les réacteurs (puissance non proportionnelle
a la taille
A+ jean claude
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: le BOCXOA-2   Jeu 31 Mai 2018, 13:42

Le bonjour te va,
moi dans ce beau  montage ce que je souhaite le plus c'est de le voir déjauger !

_________________
Revenir en haut Aller en bas
albatros55
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Jeu 31 Mai 2018, 15:13

Et moi aussi. Je crois que le mettrai à l'eau pour les essais avant qu'il ne soit complètement terminé pour le voir "décoller"
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
albatros55
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Mar 05 Juin 2018, 17:29

je suis en train de poser les foils et après avoir positionné le foil ventral,

" />


je mets en place le foil arrière avec la chaise d'hélice, ce qui me donne l'occasion de monter la ligne d'arbre


" />



Les cales en CP sont là pour garantir le bon écartement des foils mais aussi pour donner l'incidence que j'ai déterminée (un peu arbitrairement !!) à 2°.
En effet, le plan n'indique rien au sujet de l'incidence des foils et elle semble nulle sur le dessin. Mais il en faut une !! sinon le bateau ne décollera jamais.

La ligne d'arbre est positionnée par la même occasion.

" />

L'hélice n'est pas celle qui a été retenue pour ce modèle. Elle est là pour faire "joli" (c'est une hélice de rechange de mon Riva).
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
albatros55
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Mer 06 Juin 2018, 15:22

C'est au tour du foil avant d'être mis en place et voilà ce que ça donne:

" />
là aussi, j'y mets une incidence de +2° par rapport à la ligne d'eau.

Voilà une vue de la surface occupée par ce foil AV

" />

 il ne me reste plus qu'à stabiliser mes réglages et caler les foils. Ensuite je collerai de l'intérieur ainsi que de l'extérieur.
Je passerai certainement une dernière couche de résine et puis...peinture.
Pour ne pas trop alourdir le bateau (je suis obnubilé par le poids) je m'abstiendrai de passer le gel-coat
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
albatros55
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Dim 10 Juin 2018, 13:05

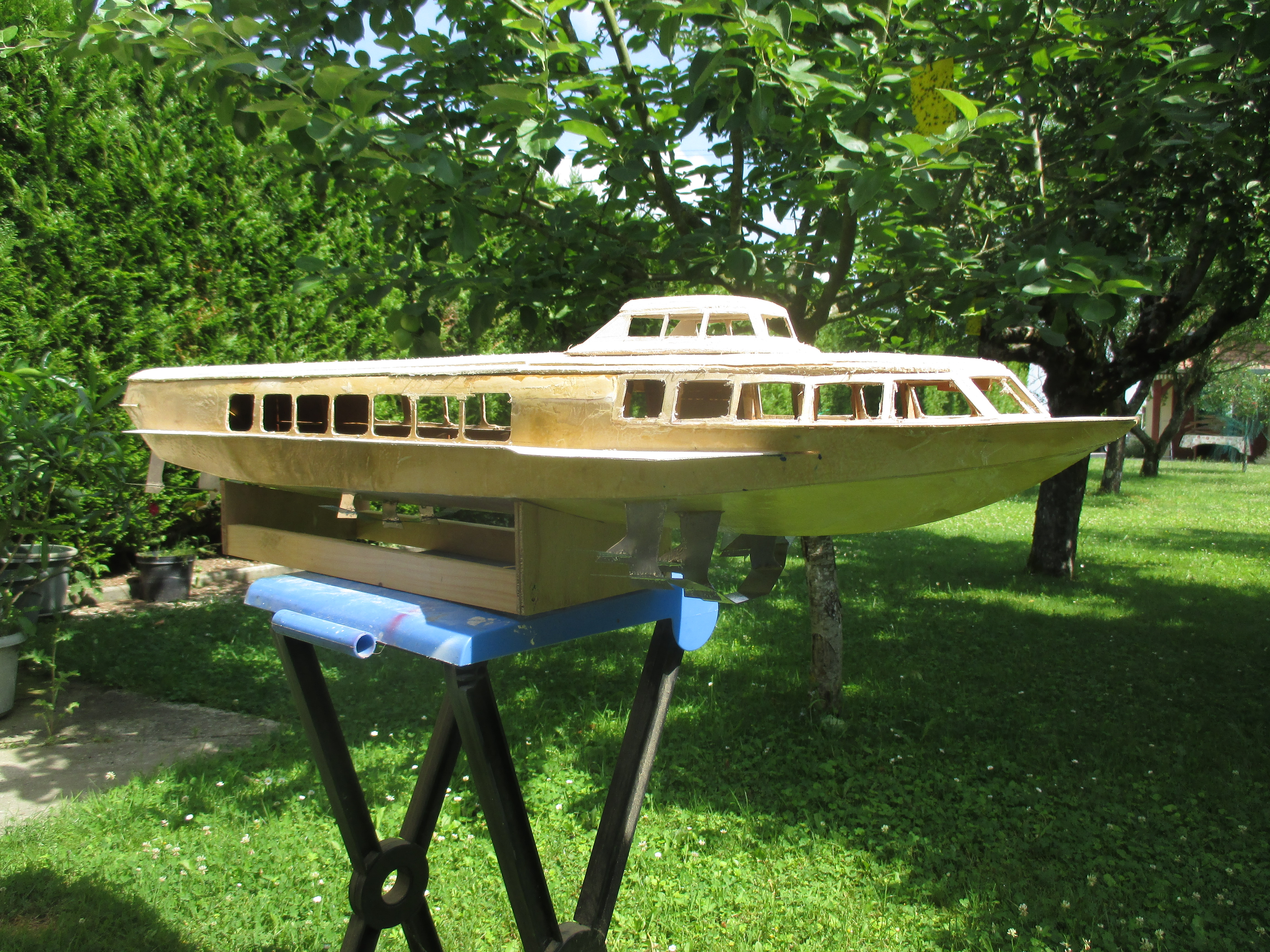

j'ai un peu travaillé sur la silhouette et voici la vue d'ensemble du bateau.
Attention: les capots de balsa (il y en a 2) ne sont ni ajustés ni poncés, seulement dégrossis

" />

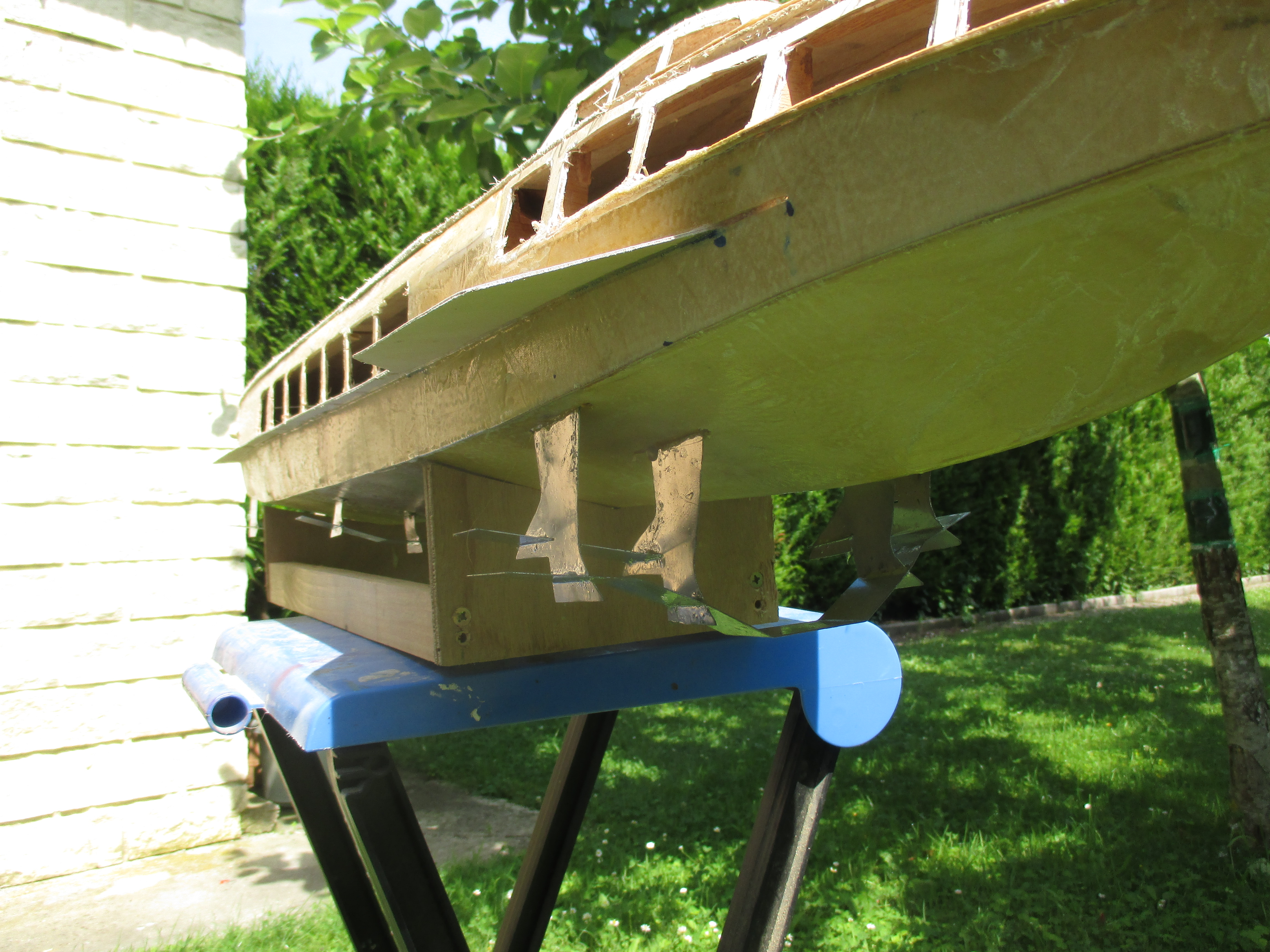

vue de dessous, le foil avant

" />


pour ceux qui suivent la technologie de ce bateau, voici le bilan Poids:
dans l'état actuel de cette photo, la balance m'indique 2,190 Kg (avec les foils et la ligne d'arbre)
Il reste
- l'équipement de propulsion (0,9 Kg estimés avec une batterie Lipo 3S 5000mA/h)
- le safran de gouvernail
- le rhodoïd des hublots
- la peinture
Il me semble que je reste "dans les clous"
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
albatros55
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Dim 10 Juin 2018, 16:18

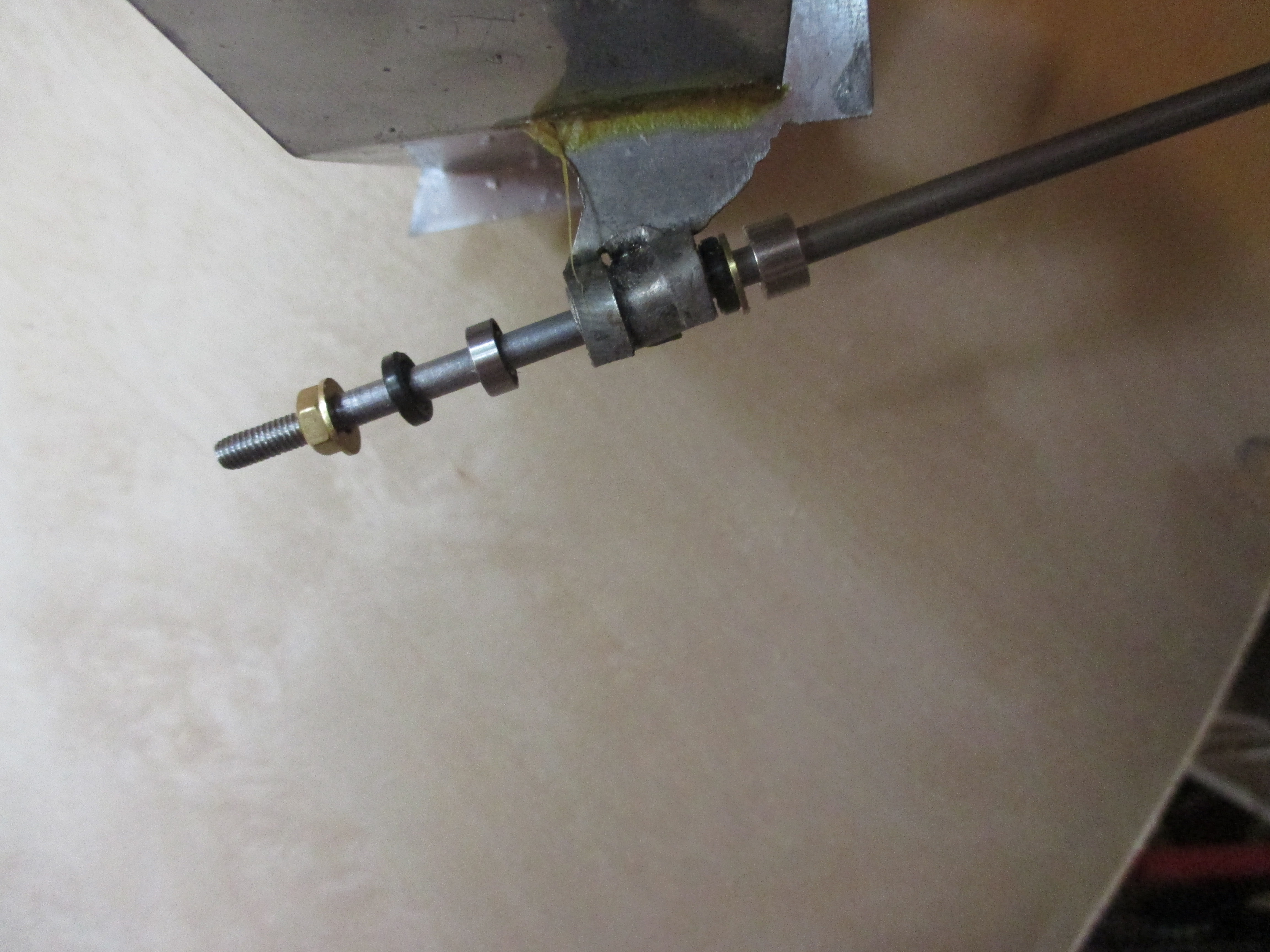

la ligne d'arbre:
le tube d'étambot comporte 2 roulements
- à l'intérieur 1 roulement ordinaire 4x8x3 (étanche seulement à la poussière) + 1 bague d'arrêt

" />

 -à l'extérieur 1 roulement inox 4x8x2,5 + 1 joint Spi + 1 rondelle laiton + 1 bague d'arrêt

" />


Au niveau de la chaise d'hélice, il y a aussi 1 roulement inox 4x8x2,5 et 2 joints Spi (photo va suivre)
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
albatros55
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Dim 10 Juin 2018, 17:30

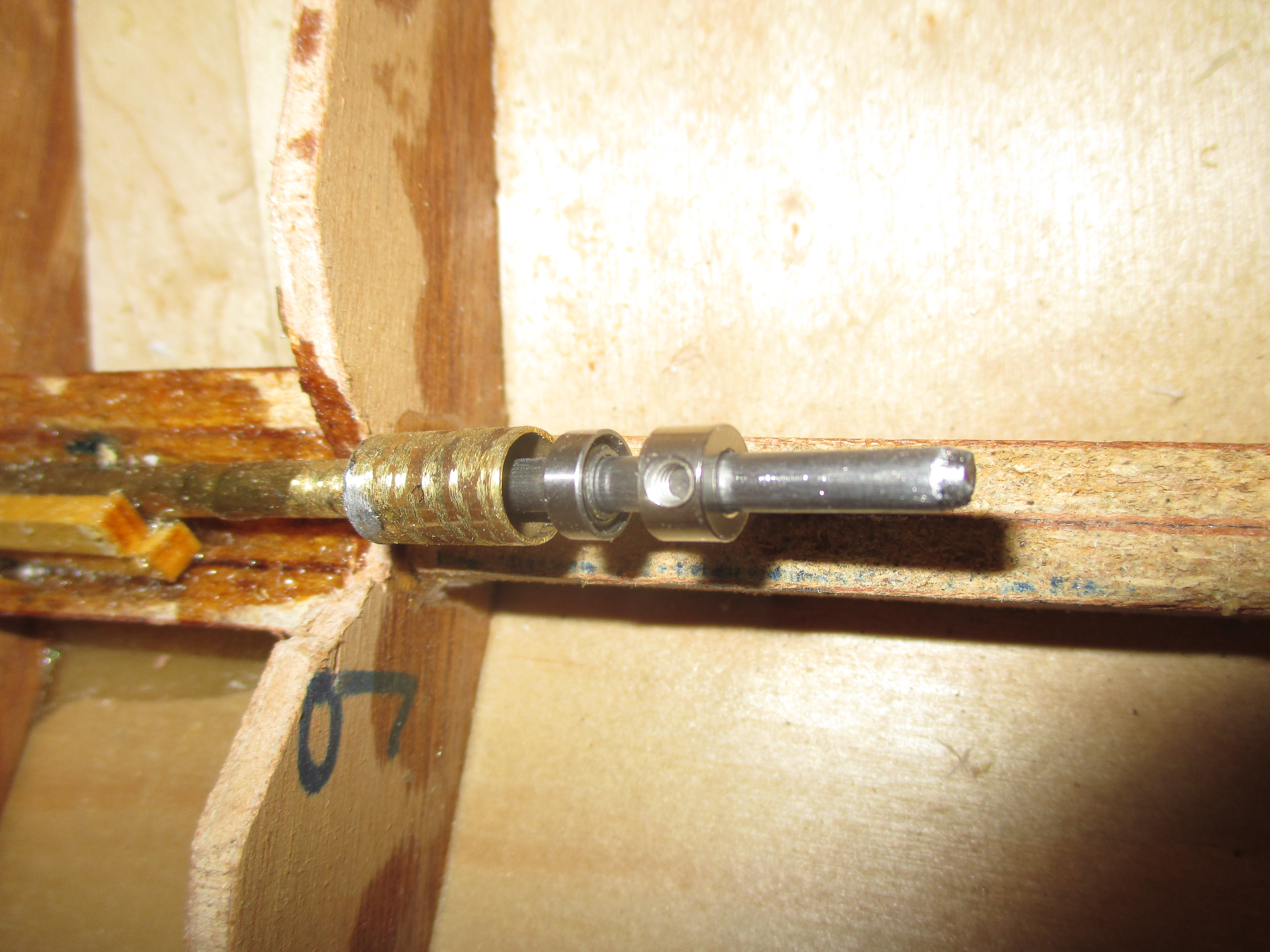

et voilà la photo du montage de la chaise d'hélice

" />


on a donc le contre-écrou d'hélice + 1 rondelle laiton + 1 joint Spi +1 roulement inox 4x8x2,5 + 1 = 1 joint Spi + 1 rondelle laiton + 1 bague d'arrêt.
le tout baignant dans la graisse au lithium (spécifique aux roulements en milieu difficile)
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
caputsyl
Maistrancier
Maistrancier
avatar

Localisation : Captieux (sud gironde)33
Navire préféré : Soleil royal /riva

MessageSujet: Re: le BOCXOA-2   Dim 10 Juin 2018, 23:30

beau travail cela va le faire bon courage pour la suite et vivement les essais
A+ jean claude
Revenir en haut Aller en bas
andraud 13780
Elève officier
Elève officier
avatar

Localisation : CUGES-LES-PINS 13780
Navire préféré : le lutèce,

MessageSujet: Re: le BOCXOA-2   Ven 15 Juin 2018, 06:53

très belle coque super travail
 je suis a plus pour la suite
Amicalement
Michel
andraud13780

_________________
Michel
Revenir en haut Aller en bas
albatros55
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Lun 16 Juil 2018, 15:29

Bonjour,
après quelque temps de repos, je reprends la construction de l'hydrofoil.
la peinture est terminée et il manque les recouvrements des parties supérieures amovibles.
Voici la bête:

" />

" />

 le moteur est déjà installé


" />

Pour le poids, j'en suis à 2,85 Kg et il reste à installer la batterie (3S), le contrôleur, le récepteur et le servo de direction.
Je devrais ne pas trop dépasser le poids autorisé (3,5 Kg
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
Akula
Maître
Maître
avatar

Localisation : Metz

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Lun 16 Juil 2018, 15:54

Excellent travail Alain !

Il va naviguer le 30/09 à la Madine j'espère... Cool

@ bientôt
Revenir en haut Aller en bas
albatros55
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Lun 16 Juil 2018, 16:08

Salut François,
demain je pense le mettre à l'eau (de ma piscine) pour la répartition des charges, en laissant volontairement la proue un peu plus haute que la ligne d'eau, histoire d'ajouter un peu d'incidence aux foils.... on verra bien.
Le vitrage est encore à faire, mais je crois que je vais m'en passer...au moins pour les essais.
Oui, je pense qu'il sera prêt pour fin septembre... j'espère seulement être en Lorraine...(je bouge beaucoup cette année !)
A plus.
Amitiés
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
albatros55
Quartier-maître de première classe
Quartier-maître de première classe


Localisation : Revigny
Navire préféré : Riva

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: le BOCXOA-2   Mar 17 Juil 2018, 16:15

comme je l'ai dit, je pratique aux essai d'étanchéité dans ma piscine
- pour l'instant RAS

" />

et ensuite, je repère l'emplacement de la batterie et du contrôleur pour que la proue soit un peu plus haute par rapport à la ligne d'eau, histoire d'ajouter un peu d'incidence aux foils.
L'emplacement est maintenant déterminé.
Remarque: je suis encore très loin de la ligne d'eau ce qui augure un résultat attendu.


" />

Pour l'emplacement des organes lourds, le contrôleur prendra place à côté tribord du moteur et la batterie au côté babord, un peu en arrière tout de même.
La radio sera du même côté que le ESC.
Voilà pour l'instant car j'attends la réception du servo de direction (17 gr pour une force de 3,5 Kg)
Revenir en haut Aller en bas
http://alabar55.pagesperso-orange.fr/
andraud 13780
Elève officier
Elève officier
avatar

Localisation : CUGES-LES-PINS 13780
Navire préféré : le lutèce,

MessageSujet: Re: le BOCXOA-2   Jeu 19 Juil 2018, 08:00

superbe réalisation il a une très belle allure sur l'eau Bravo
Amicalement
Michel
andraud13780

_________________
Michel
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: le BOCXOA-2

Revenir en haut Aller en bas

le BOCXOA-2
Revenir en haut
Page 2 sur 3Aller à la page : Précédent  1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL LINERS, MARINE CIVILE & OFNIS-
Sauter vers:
