Dyphrologue
Matelot
Matelot


Localisation : Paris
Navire préféré : Yamato

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyVen 23 Mar 2018, 13:26

Re-bonjour! Après une interruption due à des impératifs professionnels, nous voici de retour avec la suite des opérations: la proue et la réalisation de quelques détails.
Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 160_i-10
En se fondant sur les traits croisés à 90° qu'on voit sur les photos précédentes, on réalise la surface anti-dérapante avec des tronçons de grappe plastique étirée à la flamme. Une fois les tronçons posés et bien secs, on ponce légèrement pour égaliser leur hauteur et on ponce sur les côtés pour qu'ils ne dépassent pas. Après cela, on peut continuer à poser les bittes et autres accessoires sur le pont.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 161_i-10
Réalisation de l'ancre et des ailerons de plongée. Les retraits de plastique sont comblés à la colle puis seront poncés.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 162_i-10
Fabrication des lignes d'arbres. On note que des dalots ont été figurés vers la poupe, selon la méthode illustrée plus haut.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 163_i-10
Autre vue.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 164_i-10
Réalisation des ailerons, gouvernail et hélices.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 165_i-10
Fixation des protections arrière.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 166_i-10
Mise en place de l'ancre dans son logement. Elle sera peinte dans la masse, et son relief accentué par des opérations de frottage à sec. Les axes des ailerons sont prêts à recevoir ces derniers, opération faite à la fin.

Dans la prochaine étape nous commencerons à nous pencher sur l'armement et l'optique.

A bientôt!
Revenir en haut Aller en bas
Dyphrologue
Matelot
Matelot


Localisation : Paris
Navire préféré : Yamato

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyMar 03 Avr 2018, 13:57

Bonjour, de retour sur le forum après une petite absence.

Pour les fanas: l'épave a été retrouvée, et sur ce site, on trouve quelques photos intéressantes:  http://www.dailymail.co.uk/news/article-3062833/First-look-inside-wreck-WW2-Japanese-mega-submarine-big-hangar-room-three-BOMBERS.html

Voyons comme prévu l'optique, l'armement et en prime: la ceinture anti-magnétique.Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 167_i-10
Sans entrer dans les détails,  notons que le mini-modèle est bâti autour de son piédestal conique, par collage successif des pièces. Nous avons fixé une tige des plastique latéralement pour faciliter la manipulation puis la peinture. Le tube tourné provient de la marque polonaise GPM. (a titre d'exemple pour les tubes de 25 mm type 96: https://sklep.gpm.pl/en/accessories/barrels/1/200/japan/barell-25-mm-japan-20-pice)


Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 168_i-10
Même méthode pour les affuts triple de 25 mm.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 170_i-10
Pour le ,plaisir: positionnement à sec après peinture.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 171_i-10
Les binoculaires en cours de montage à la chaîne!

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 172_i-10
Pour la ceinture anti-magnétique, je commence par poser deux rangées parallèles, de profilé Evergreen le long de la coque. Collage à la colle liquide.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 173_i-10
Vers la proue.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 174_i-10
Vers la poupe.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 175_i-10
Côté babord.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 176_i-10
Ensuite, le plus fastidieux commence: il s'agit de relier les deux profilés par du plastique étiré fin (nous l'avons choisi en gris, pour que la couleur tranche et soit plus facile à coller et rectifier si besoin) sur toute la longueur.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 177_i-10
Les tronçons de fil étiré sont volontairement plus long pour qu'ils collent bien et soient plus facile à manipuler. Une fois bien sec, on coupe ce qui dépasse et un ponçage léger vient uniformiser l'ensemble.

Et voilà, suite dans le prochain numéro!
Revenir en haut Aller en bas
Dyphrologue
Matelot
Matelot


Localisation : Paris
Navire préféré : Yamato

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyMer 04 Avr 2018, 15:41

A ce stade, on peut commencer à se préoccuper du socle de présentation. Nous avons travaillé en deux temps: d'abord le socle en bois, puis la vitrine pour ne pas se "planter" dans les dimensions de celle-ci!
Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 178_i-10
Le socle est en chêne, composé de deux parties: en bas, la partie avec moulure, au dessus, la partie à parois verticales (1 cm d'épaisseur) qui sert à positionner la vitrine, et dont la hauteur permet le percement de trous pour les vis. On colle des lattes de bois d'une dimension compatible avec l'esthétique: pour nous, de section carrée de 7 x 7 mm.
Le socle a été fait sur  commande  avec nos dimensions.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 179_i-10

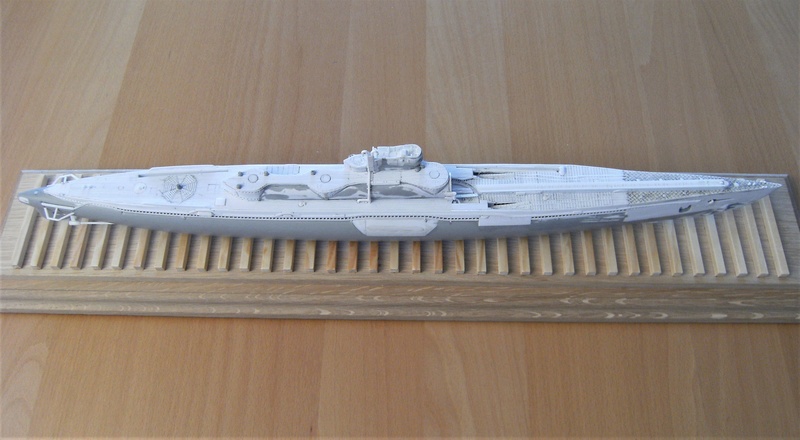

Recherche de la bonne place pour le sous-marin: nous recommandons que la distance en avant de la proue soit un peu plus grande que la distance en l'arrière de la poupe. Bien situer l'axe central par un léger trait de crayon.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 180_i-10
A la fois pour l'esthétique et pour le positionnement bien vertical du I-400, nous collons deux longerons de la même section sur les côtés, sur lesquels viennent s'appuyer les barres anti-roulis.
Noter que les câbles anti-magnétiques ont été poncés.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 181_i-10
On voit nettement la distance à l'avant, qui donne plus d'élégance à l'ensemble.
Quand toutes les parties en bois sont collées (colle blanche ou UHU-Hart, sans dépasser), on vernit l'ensemble. Ici nous avons choisi la teinte "chêne clair".

Il reste à repérer sous le sous-marin et sur le socle les deux passages de vis pour la fixation finale et définitive (non illustré)

La prochaine fois, nous continuerons avec les catapultes.
Revenir en haut Aller en bas
Ekis
Elève officier
Elève officier
Ekis


Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyMer 04 Avr 2018, 17:18

Très jolie présentation de ton soum' Smile


ps : tu te vouvoies ? clown

_________________
Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Tete50px-56522c4 Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Signature2019_gde-56522bc
Revenir en haut Aller en bas
lionel45
Vice-Amiral
Vice-Amiral
lionel45

Localisation : Gien 45500
Navire préféré : Les IJN la DKM et les autres

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyMer 04 Avr 2018, 17:22

Juste magnifique  Very Happy Quel travail je suis admiratif de se savoir faire ainsi que de la débrouillardise dont tu fais preuve pour trouver les solutions et les techniques pour arriver à cela  Very Happy bravo à toi et bonne suite  Wink

_________________
Aspirine. Epouse d'un aspirant, généralement très élégante, elle donne à la mode un caractère particulier, un "Cachet" d'aspirine.
Muriel Robin
Amicalement
Lionel Wink
Revenir en haut Aller en bas
amiral 65
Matelot
Matelot


Localisation : aureilhan
Navire préféré : richelieu

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyJeu 05 Avr 2018, 08:16

qu'une chose a dire "magnifique"

stephane
Revenir en haut Aller en bas
https://mrbbsoues.jimdo.com
malva62
Premier maître
Premier maître
malva62

Localisation : PAS DE CALAIS
Navire préféré : PAQUEBOT FRANCE

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyJeu 05 Avr 2018, 09:48

Bonjour,

Un sacré chantier !
travail minutieux et super bien détaillé, pas à pas très interressant à visionner
Félicitations et bonne continuation pour la suite de ton chantier
Amitiés
malva62
Revenir en haut Aller en bas
Dyphrologue
Matelot
Matelot


Localisation : Paris
Navire préféré : Yamato

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyJeu 05 Avr 2018, 13:52

Bonjour mes amis,
merci de vos messages encourageants. Je ne fais pas de fausse modestie, car j'ai plus de 45 ans de maquettisme plastique derrière moi (et j'espère autant devant Very Happy ...). J'admire les réalisations sur ce forum, et ne peux que me confronter et me maintenir au niveau!

Donc avant de passer aux catapultes, il faut terminer le rail de lancement, en particulier la portion amovible qui se trouve sous le chemin de roulement de la porte du hangar.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 182_i-10
La pièce de base est posée, avec la plaque perforée bien visible sur les photos d'époque.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 183_i-10
On ajoute le reste des rails dans la continuité du rail principal, en veillant au bon alignement en largeur et en hauteur pour que l'oeil ne détecte pas d'anomalie entre le rail dans le hangar et son raccord à l'extérieur. En revanche nous avons un peu exagéré l'écart vers le rail principal pour faire comprendre, sur un modèle statique, que cette pièce est amovible. La porte n'est pas encore collée.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 184_i-10
Un coup d'oeil sur les deux ouvrages utilisés pour la partie avions.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 185_i-10
Pour manipuler les chariots de catapulte (uniquement en carte, profilés plastique et fil plastique étiré) nous utilisons en guise d'étau miniature, un outil destiné à la manipulation des mécanismes de montres, dit "porte-mouvement" (environ 10 à 15 Euros). Cet outil est parfait pour assurer l'équerrage des petits montages. Il est ici utilisé sur sa tranche.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 186_i-10
Les deux catapultes: version repliée dans le hangar (sur mon doigt) et version déployée pour le lancement.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 187_i-10
La confirmation que les dimensions sont bonnes se fait sur le rail. Noter les différents "trous", reproduits selon photo.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 188_i-10
Idem pour vérifier que l'avion est à la bonne hauteur et bien horizontal.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 189_i-10
Même opération pour le Seiran qui sera présenté en configuration de stockage. On note ici l'intérêt d'avoir peint au fur et à mesure, les parties qui sont rendues de plus en plus inaccessibles par la construction et l'empilement des détails!

Prochaine étape: je ne sais pas encore, mais on approche du début de la fin!

A bientôt!
Revenir en haut Aller en bas
THIMARIE
Elève officier
Elève officier
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyJeu 05 Avr 2018, 14:49

Bonjour Dyphrologue,

premièrement, ce sous marin n'est pas  commun, deuxièmement, quelle précision dans la réalisation. C'est magnifique. Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 2184292159

A+

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Altrui11
Revenir en haut Aller en bas
THIMARIE
Elève officier
Elève officier
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyJeu 05 Avr 2018, 14:51

Bonjour Dyphrologue,

premièrement, ce sous marin n'est pas  commun, deuxièmement, quelle précision dans la réalisation. C'est magnifique. Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 2184292159

A+

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Altrui11
Revenir en haut Aller en bas
Dyphrologue
Matelot
Matelot


Localisation : Paris
Navire préféré : Yamato

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyVen 06 Avr 2018, 12:44

Bonjour Thierry,
Tant qu'il n'y a que les chevilles qui gonflent, c'est moins grave que les doigts pour nous maquettistes! Merci de tes compliments. Donc je m'y remets, en construisant les tubes des périscopes etc ...

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 190_i-10
En m'appuyant sur le plan au 1/200, je réalise les 5 embases à partir de grappe plastique ou de profilé du diamètre voulu, poncé pour donner une forme conique.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 191_i-10
On détaille patiemment ... le socle en carte plastique fine permet de garder les bons écartements tout au long du travail de détaillage ultérieur.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 192_i-10
On réunit les embases, et on peut alors faire disparaître la languette de plastique. Un peu de photodécoupe de la boîte à rab ...

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 193_i-10
Essai de positionnement "à sec", les embases commencent à recevoir leur couleur définitive.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 194_i-10
L'ensemble complet, prêt à être peint avant fixation définitive dans la baignoire à la fin des opérations. On note les ajouts successifs. Evidemment, nous trouvons que les tubes en position sortie sont plus sympa qu'en position de plongée.

A plus tard!
Revenir en haut Aller en bas
Dyphrologue
Matelot
Matelot


Localisation : Paris
Navire préféré : Yamato

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyLun 09 Avr 2018, 15:33

Plus tard c'est maintenant!

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 195_i-10
Vue générale de la portion centrale. On a continué à ajouter des détails, notamment à l'intérieur de la baignoire avec les pieds des binoculaires, et collé le cadre dans lequel sera écrit "I-400".

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 197_i-10
Réalisation en plastique étiré, des joints entre les plaques de la proue, très visibles sur les photos.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 198_i-10
Aperçu de la même proue après application d'un apprêt en bombe Tamiya, gris, pour détecter les défauts de ponçage et les repren dre.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 199_i-10
Aussitôt repéré, aussitôt poncé avec un papier de verre très fin. Une dernière couche d'apprêt sera pulvérisée après cette étape intermédiaire, y compris sur les hydravions.

Prochaine étape: terminer les hydravions Seiran.

A bientôt!
Revenir en haut Aller en bas
LA VEILLE
Lieutenant de Vaisseau
Lieutenant de Vaisseau
LA VEILLE

Localisation : région parisienne

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyLun 09 Avr 2018, 20:11

bonsoir

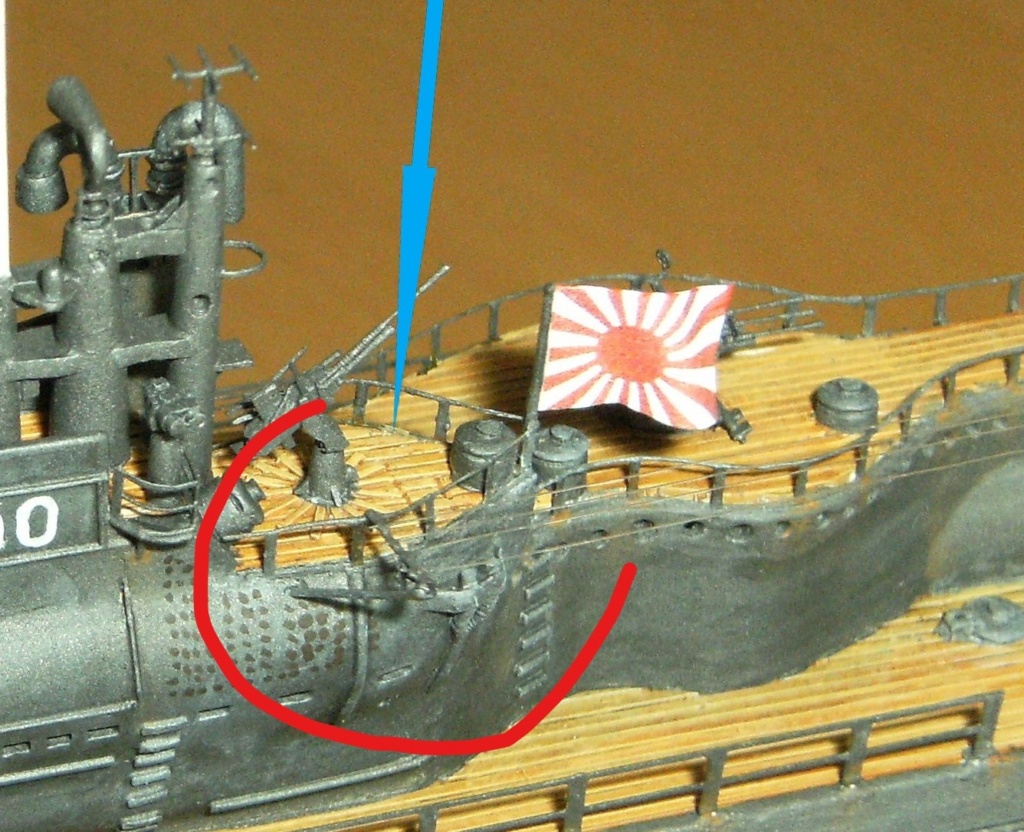

je n'ai qu'un seul mot..... superbe cheers par contre une petite chose me chiffonne depuis le debut de ton montage ....c'est le "nous " vous êtes plusieurs sur le projet , ou plusieurs dans la même personne , ou un petit coté "Jupitérien" ...rayer les mentions inutiles Very Happy Very Happy
bonne continuation
cheers
Nicolas

_________________
Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 WctkZ2t

https://ladiagonaledubosco.blogspot.fr/
Revenir en haut Aller en bas
Dyphrologue
Matelot
Matelot


Localisation : Paris
Navire préféré : Yamato

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyLun 09 Avr 2018, 23:28

Merci de tes compliments, et j'apprécie le niveau de ce forum.
Non, rien de jupitérien ... ! juste une habitude d'écriture acquise il y a plus de 45 ans (depuis j'ai écrit nombre d'articles ...) qui fait que je n'aime pas dire "je" ... encore que cela m'échappe même dans cette description. Donc je confirme que "nous" = "on" = "je"! Smile
A bientôt,
Paul
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyMar 10 Avr 2018, 17:09

Quel talent, mais quel talent !
En plus tu nous fais vraiment "vivre" ton aventure, c'est magnifique. affraid

_________________
Amicalement,
Pierre
Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Richel10
Revenir en haut Aller en bas
Dyphrologue
Matelot
Matelot


Localisation : Paris
Navire préféré : Yamato

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyMer 11 Avr 2018, 15:57

Merci de vos compliments. Un post très court, pour parler des hydravions SEIRAN.

Un des hydravions complets est destiné à être présenté à part, l'autre sur le chariot de lancement. Le SEIRAN plié rejoindra le chariot abaissé et la sortie du hangar. La peinture est fastidieuse et processionnelle mais finalement facile, et la méthode peut s'appliquer à toutes les maquettes, notamment de petite taille.


Pour les avions au 1/200°, en scratch ou du commerce, voici ma méthode de peinture :

1-pulvérisation d’une couche d’apprêt.
2-passage de la première teinte : ici, le vert (plus le brun de la casserole d’hélice)
3-après séchage, passage de la deuxième teinte : le bleu ciel, en soignant la limite entre les teintes.
3-bis : retouche éventuelle du vert s’il est trop transparent. Idem pour le bleu ciel.
4-pulvérisation d’une couche de vernis brillant ou mat.
5-peinture des teintes secondaires : jaune du bord d’attaque, rouge des bandes de danger sur les flotteurs, blanc des bandes de calage sur les chariots, brun-rouge des pipes d’échappement, bleu-argent de la verrière, noir du fond des prises d’air etc …..
5bis- après séchage, reprise des petits défauts, dépassements de peinture, reprise des structures de la verrière, etc …
6-pose des decals.
7-pulvérisation d’un vernis MAT impérativement.
8-dessin à la mine de criterium fin des toutes les lignes de structure (d’où le vernis mat).
9-éventuellement réalisation des salissures, fumée d’échappement etc …
10-application finale d’un vernis semi-mat ou mat qui fixera tout.

Ensuite, finir de coller les parties séparées (ailes etc …)
Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 200_i-11
Ici, les flotteurs du premier plan seront montrés en cours de sortie sur le pont. D'où le tube qui les prolonge, dont le diamètre extérieur permet de s'emboîter dans les tubes installés sous le pont (Voir le post du 20 février)

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 201_i-11
Ici, les câbles radio reliant le cockpit et l'empennage ne sont pas encore collés, ni les tubes Pitot.

A bientôt pour s'occuper de la peinture des ponts et de la coque.
Revenir en haut Aller en bas
LA VEILLE
Lieutenant de Vaisseau
Lieutenant de Vaisseau
LA VEILLE

Localisation : région parisienne

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptySam 21 Avr 2018, 10:20

Dyphrologue a écrit:
Merci de tes compliments, et j'apprécie le niveau de ce forum.
Non, rien de jupitérien ... ! juste une habitude d'écriture acquise il y a plus de 45 ans (depuis j'ai écrit nombre d'articles ...) qui fait que je n'aime pas dire "je" ... encore que cela m'échappe même dans cette description. Donc je confirme que "nous" = "on" = "je"! Smile
A bientôt,
Paul

bonjour Paul

je comprend Very Happy mais moi par exemple a l'inverse, j'ai aussi écris des articles dans plusieurs revues , j'avais du mal avec le" on " et le "je " et je me torturai le cerveau pour éviter ces formules Very Happy Very Happy bon trêve de pollution , les hydravions sont terribles cheers cheers j'imagine que ces touches de couleur vont bien trancher avec le coté uniforme de la peinture du sous-marin....hate de voir la fin
encore bravo pour ce travail phénoménal:cheers:
cheers
Nicolas

_________________
Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 WctkZ2t

https://ladiagonaledubosco.blogspot.fr/
Revenir en haut Aller en bas
Dyphrologue
Matelot
Matelot


Localisation : Paris
Navire préféré : Yamato

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyLun 23 Avr 2018, 13:07

Re-bonjour!
Effectivement, la teinte vert des hydravions va bien relever la relative grisaille de l'ensemble. Ce sera aussi le rôle de la teinte du pont, objet de cette petite suite, avec le début de son traitement. Ici pas de recette particulière: j'ai utilisé une teinte de base très diluée pour qu'elle se répande bien partout et surtout entre les "planches". Ensuite, ce sera au "feeling", en variant les nuances jusqu'à obtenir un résultat correct et surtout esthétique.
Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 202_i-10
Application uniforme d'un marron clair/terre de sienne, en réservant plus ou moins les zones métalliques, mais à ce stade, ce n'est pas encore un problème si on déborde. (La toile cirée n'a aucune intention de remplacer la mer ...  Smile )

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 203_i-10
J'ai déjà peint grossièrement une première couche du rouge de la coque et collé les petits systèmes de fermeture des coffres à munition étanches sur les ponts.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 204_i-10
J'en profite pour ajouter un détail à la proue. L'ensemble devient de plus en plus fragile lors des manipulations.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 205_i-10
Vue en gros plan. Il va falloir dégager le trop plein de peinture entre certaines planches.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 206_i-10
Idem vers la proue.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 207_i-10
A ce stade, avant de poser les couches suivantes du pont, il faut commencer à peindre en couleur métal l'intérieur des différents logements.
Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 208_i-10
Gros plan de la même zone.
A partir de maintenant, toute application de peinture va se faire en respectant les délimitations entre couleurs. Ce sera la suite dans un ou deux jours!
Revenir en haut Aller en bas
Dyphrologue
Matelot
Matelot


Localisation : Paris
Navire préféré : Yamato

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyMer 25 Avr 2018, 11:21

Comme annoncé, un peu d'avancée sur la peinture du pont.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 209_i-10
Préparation d'un "jus" très dilué plus foncé que le précédent, avec des tonalités de brun rouge et de noir. Le but est de faire ressortir à la fin, les structures en surface comme les planches.


Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 210_i-10
Suite sans commentaires ...

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 211_i-10
Pour la peinture de la coque dans toutes les positions sans abîme la maquette, mon arme secrète est la boîte d'oeufs, taillée à la dimensions exacte de la coque, et dont la matière n'abîme pas la peinture.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 212_i-10
Application avec la peinture rouge de base et début du vieillissement: on note les traces volontaires de pinceau dans le sens vertical ... Plusieurs passages sont encore nécessaires.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 213_i-10
Puis le vieillissement, en posant aux endroits judicieux la teinte de base assombrie, dont on évacue le surplus avec un pinceau légèrement humide de White-Spirit. Le sombre reste au fond et fait ressortir le relief, qui sera plus tard accentué par un frottage à la teinte de base légèrement éclaircie cette fois.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 214_i-10
Masquage de la ligne de flottaison pour appliquer la teinte grise de la coque.

A bientôt!
Revenir en haut Aller en bas
fred
Maître
Maître
fred


Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyMer 25 Avr 2018, 11:52

Le rendu des jus est top

_________________
Fredo
Revenir en haut Aller en bas
Dyphrologue
Matelot
Matelot


Localisation : Paris
Navire préféré : Yamato

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyMer 09 Mai 2018, 17:56

Bonjour, voila le I-400 de retour!

Quelques avancées, non photographiées, mais très classiques: la peinture de la coque et la préparation de la pose de la photodécoupe, le tout avant les opérations de vieillissement ("weathering")

;Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 215_i-10
La photodécoupe est posée sur le kiosque côté bâbord et sur le poste de tir antiaérien. Elle est en préparation côté tribord, avec les découpes qui s'adaptent aux surélévations. J'utilise des chutes de la planche Gold Metal Model au 1/200° du Yamato/Musashi. Je les pose avant de passer la deuxième couche tant de la coque que du pont. On peut peindre la photodécoupe avant sa pose, avec un apprêt qui facilite le maintien de la peinture.


Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 216_i-10
La photodécoupe est maintenant posée, y compris sur le pont.


Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 217_i-10
Vue du côté bâbord. Noter le volant de fermeture de la porte de hangar à gauche, ainsi que le crochet.
Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 218_i-10
Vue d'ensemble de la coque, avec la photodécoupe peinte. Je viens de poser le gond supérieur de la porte du Hangar, et de dégager le sommet des pylônes destinés aux binoculaires pour leur collage. Noter l'antenne circulaire sur le kiosque.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 219_i-10
Pose des ailerons de plongée.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 220_i-10
Sur la poupe, les quatre emplacements grattés sont destiné à loger les pieds du support de câbles d'antenne. Le canon a été "scratché" évidemment. On devine le volant de pointage, qui provient d'une planche destinée aux chemin de fer (échelle "N" = 1/160°)

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 221_i-10
Vue de l'autre côté. Un petit coup de papier de verre sur le gouvernail horizontal a été nécessaire pour l'ajuster correctement.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 222_i-10
Gros plan sur la partie la plus intéressante du sous-marin, qui regroupe une belle mécanique. Noter les deux rampes qui encadrent les échelons: j'ai percé les trous sur le pont et sur les flancs, puis mis en forme de la corde à piano fine (on peut aussi utiliser des chûtes de photodécoupe) que j'ai entrée dans les trous après avoir posé une goutte de colle cyano.

Prochaine étape, l'installation des flotteurs dans leur hangar et le vieillissement de la coque.

A plus!
Revenir en haut Aller en bas
Dyphrologue
Matelot
Matelot


Localisation : Paris
Navire préféré : Yamato

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyMar 19 Juin 2018, 16:47

De retour sur le forum après une longue absence professionnelle, ce qui ne veut pas dire que je suivais pas les superbes réalisations régulièrement postées.

Comme promis, nous suivons les étapes du vieillissement de la coque, ainsi que l'ajout des détails.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 223_i-10

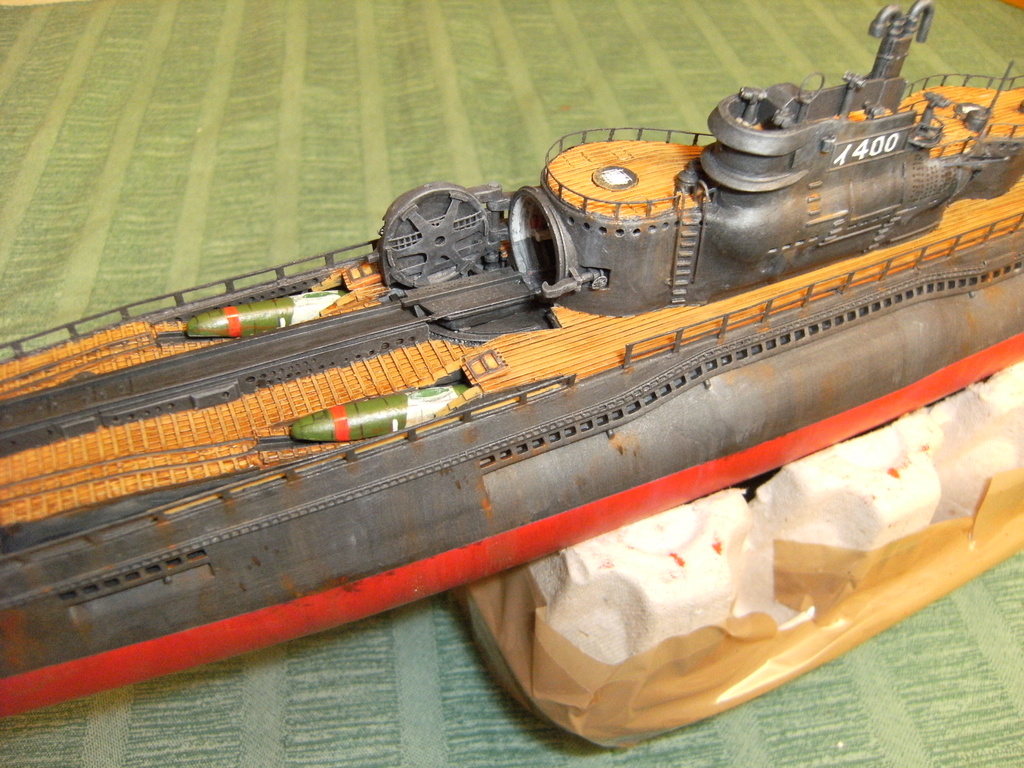

Installation des flotteurs dans leur logement. C'est davantage pédagogique que réel, cela permettra de montrer l'étape intermédiaire du montage du Seiran hors de son hangar.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 224_i-10

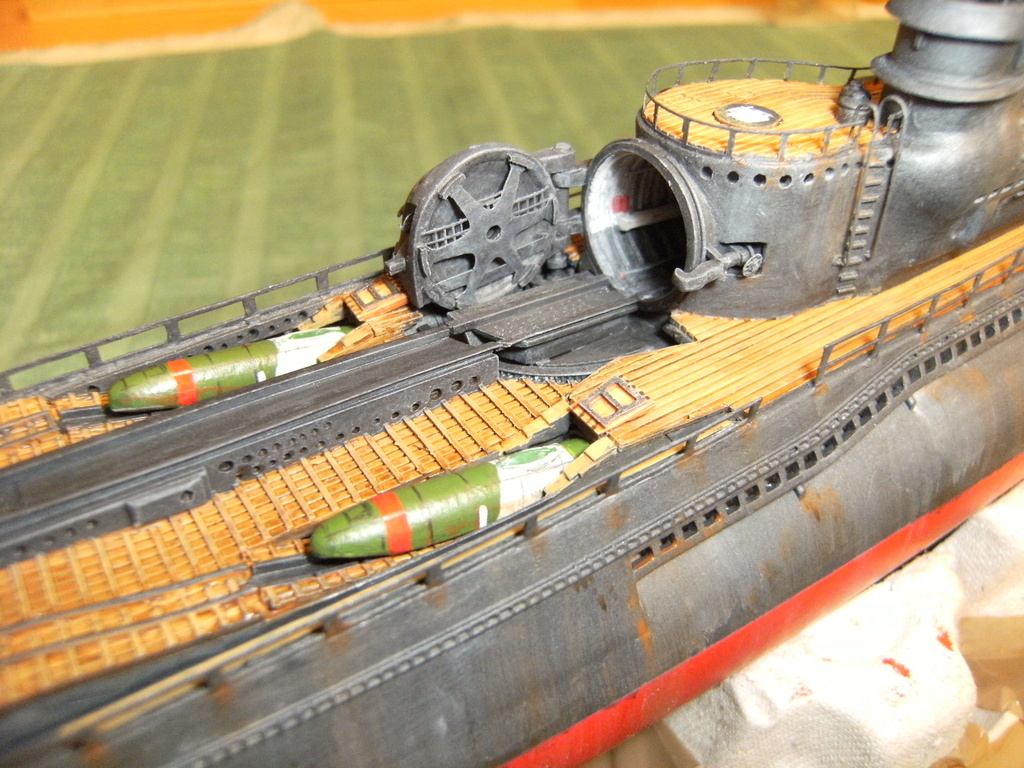

Idem, on commence aussi à voir le vieillissement par touches simultanées de gris plus clair frotté de haut en bas sur la coque, et de rouille, formée de nuances variables, posées avec un pinceau, et brossées avec un autre pinceau humide de diluant (ou de white-spirit).

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 225_i-10

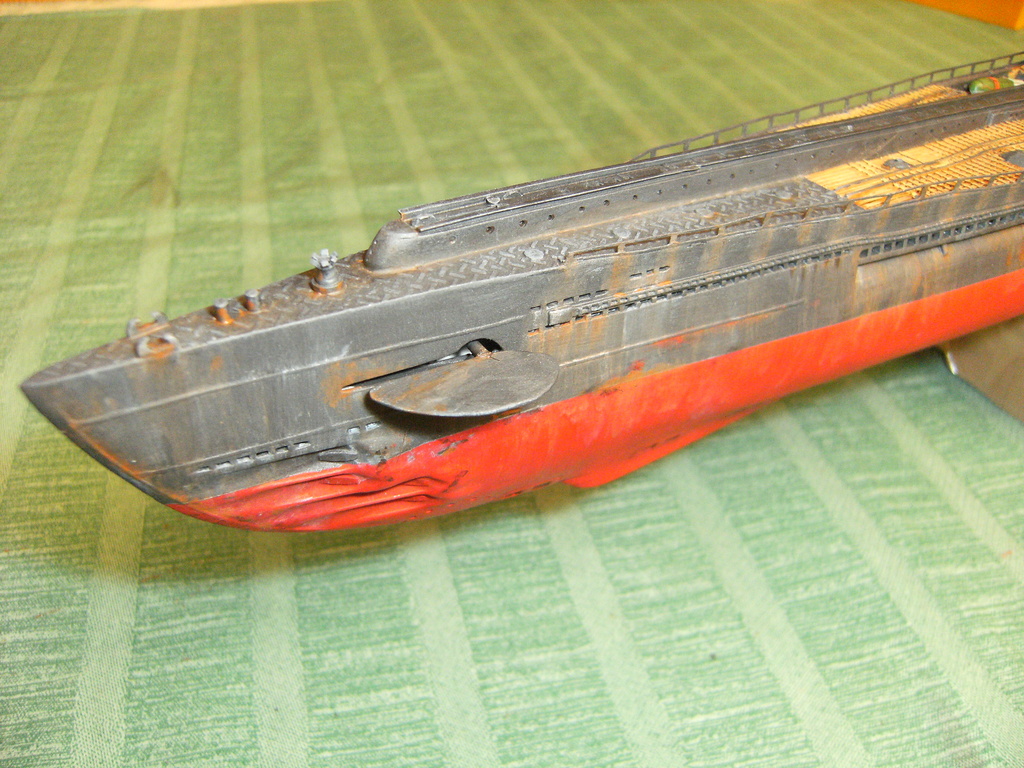

Vieillissement de la proue. On accentue les éraflures de la coque.


Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 227_i-10

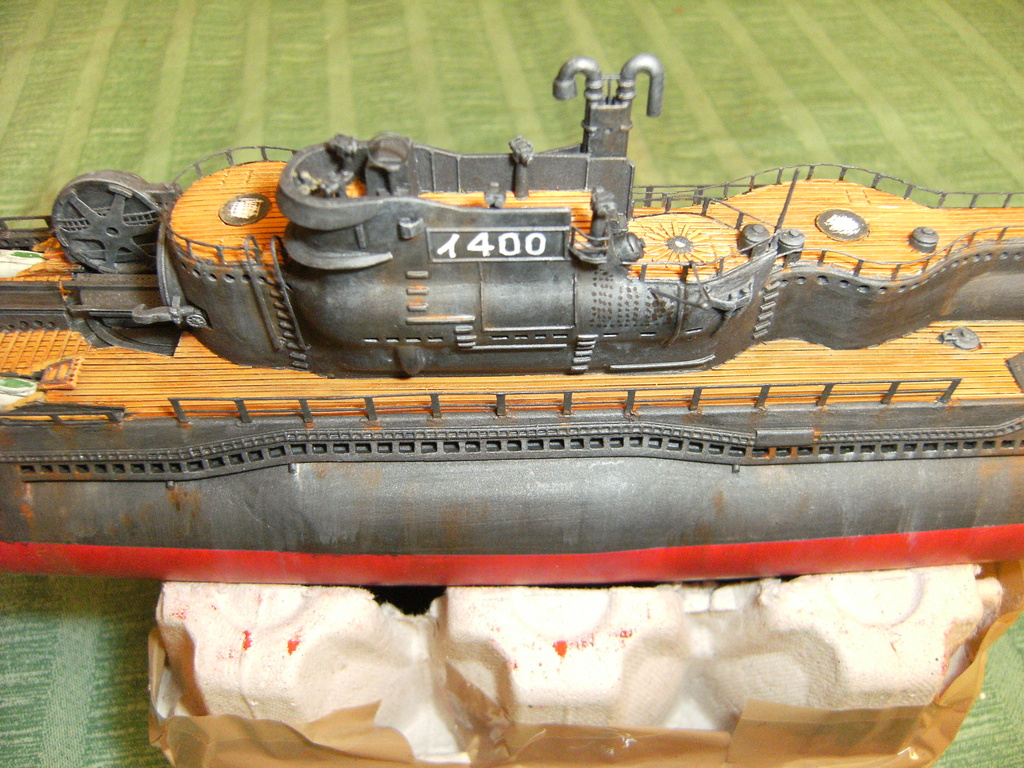

Travail poursuivi sur les flancs. On évite de le faire avec les canons et autres détails en place. L'attache avant des câbles radio est déjà fixée sur la gauche du Kiosque. Bon, ce qui est loupé et évident avec le gros plan, c'est le mauvais alignement des "points" sur le côté, censés représenter des orifices que je n'ai pas osé percer car la matière sous la peinture est du mastic.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 228_i-10
Autre vue ...

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 226_i-11
La proue en cours de détaillage. La surface où seront collés les quatre câbles radio est laissée libre de peinture. Noter qu'il n'y a aucune rambarde en arrière du kiosque.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 229_i-10

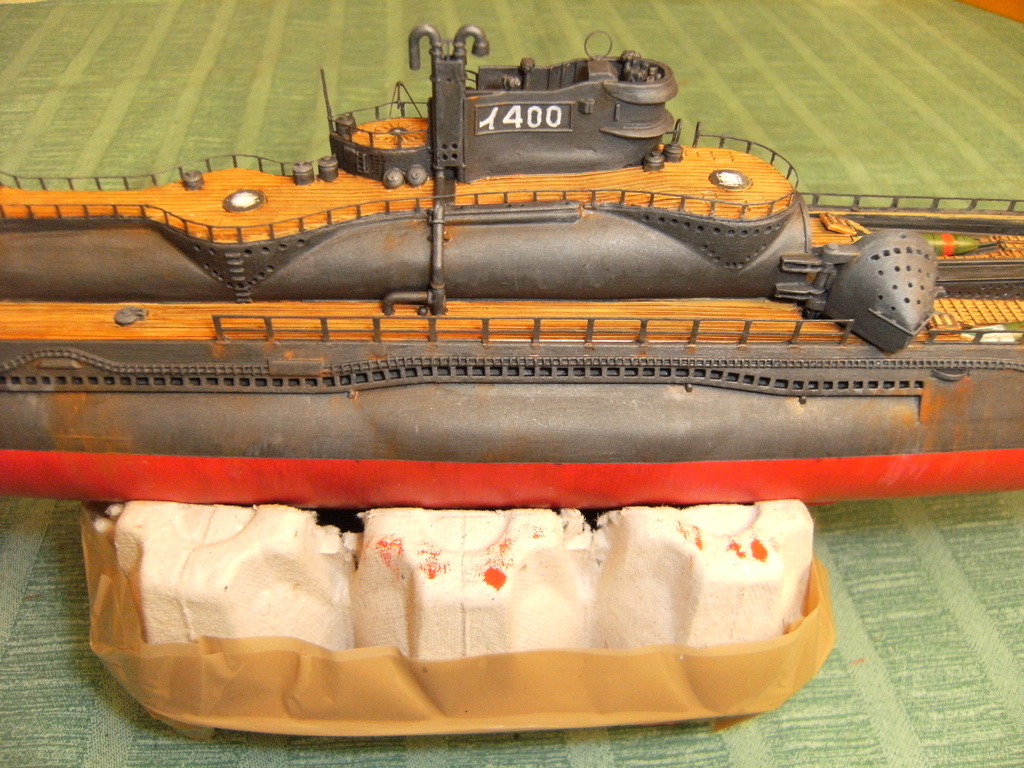

Vue tribord. Les optiques sont en place.

Prochaine étape: la pose des câbles radio. A bientôt!
Revenir en haut Aller en bas
Lostiznaos
Major
Major
Lostiznaos

Localisation : St Hilaire du rosier 38
Navire préféré : Corvette Flower

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyMar 19 Juin 2018, 21:08

Bien franchement je ne sais que dire devant un tel travail!
Un immense bravo!

_________________
Amitiés à tous
Gilles(Lostiznaos)
Revenir en haut Aller en bas
WAG07100
Maître
Maître
WAG07100

Localisation : Bouches-du-Rhône
Navire préféré : SOVEREIGN OF THE SEAS

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyMar 19 Juin 2018, 21:21

Super travail bravo Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 2184292159

_________________
Amitié Antonio
Revenir en haut Aller en bas
Dyphrologue
Matelot
Matelot


Localisation : Paris
Navire préféré : Yamato

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 EmptyMer 20 Juin 2018, 16:33

Merci pour vos encouragements. Sur ce forum, la concurrence de qualité est telle qu'on n'a pas le choix: il faut être au niveau!
Donc un court post, sur les câbles radio.

J'utilise du fil de pêche le plus fin possible, en nylon. Son collage se fait à la cyano, d'abord d'un côté (kiosque dans notre cas) puis après séchage, en tirant chaque câble vers le cadre arrière.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 230_i-10
Veiller à bien respecter le parallélisme.Il vaut mieux être patient et ne coller qu'un fil à la fois, en passant au suivant après séchage complet.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 231_i-10

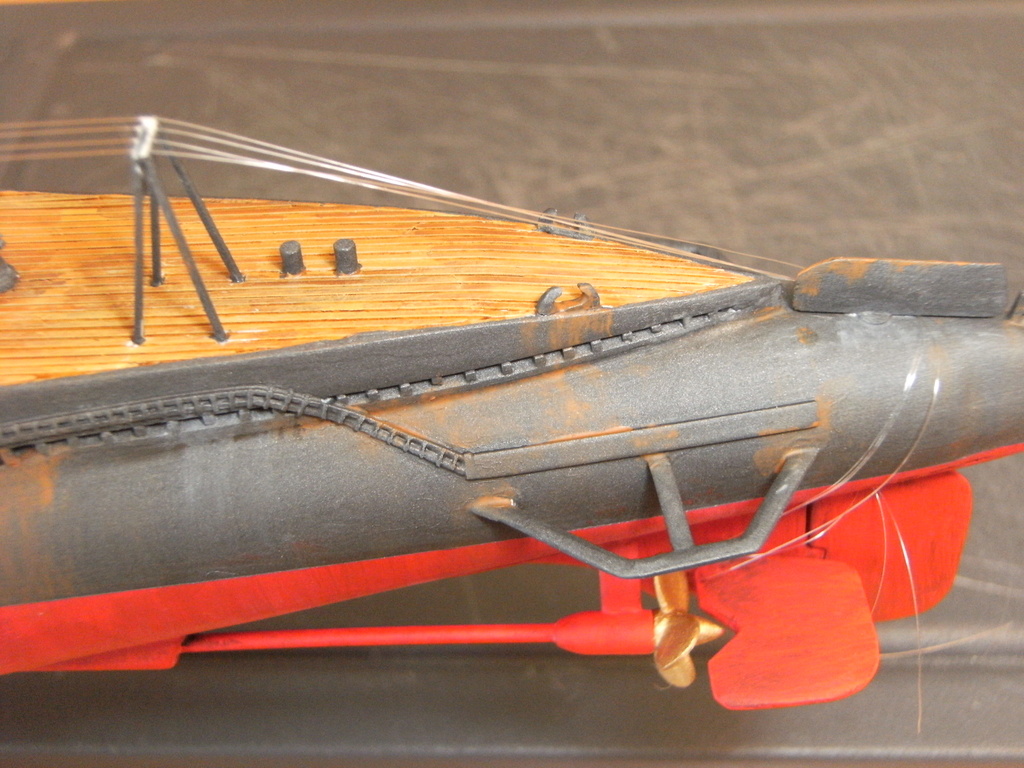

Pour être certain de la bonne tension (ni trop ni trop peu ...), nous avons enroulé momentanément les quatre fils autour du gouvernail supérieur.

Après séchage, on les coupera à ras du portique et on peindra dans la teinte générale de la coque.

Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 231_2_10
Support des câbles à bâbord. (photo prise après collage de détails ultérieurs).

Courage, on approche de la fin: prochaine étape, les derniers accessoires et la peinture des câbles. A la prochaine mes amis!
Revenir en haut Aller en bas
Contenu sponsorisé




Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty
MessageSujet: Re: Sous-marin porte-avions japonais I-400 échelle 1/200°   Sous-marin porte-avions japonais I-400 échelle 1/200° - Page 3 Empty

Revenir en haut Aller en bas

Sous-marin porte-avions japonais I-400 échelle 1/200°
Revenir en haut
Page 3 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» [ Divers - Les classiques ] LE CROISEUR SOUS-MARIN SURCOUF
» [ Divers - Les classiques ] Sous-marin LE VERRIER
» Recherche personnel embarqué sur sous-marin OUESSANT
» [ Divers - Les classiques ] Accident du Sous-marin FLORE
» Passage du cercle polaire du sous-marin Améthyste

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
