MessageSujet: MS 893 "Rallye", au 1/24 , scratch sur plan .   Lun 08 Jan 2018, 21:40

Salut à tous,

Coucou! Me revoilà, après sept ans passés sur le Protecteur, enfin terminé, avec un nouveau projet, aéronautique cette fois, pour essayer de reproduire les appareils sur lesquels j'ai le plus volé .

Comme je vous l'ai déjà dit, les copains de club m'ont offert, quand j'ai arrêté de voler (non pas de gaieté de coeur, mais parce que mon dos n'en veut vraiment plus !!!) la maquette du planeur "Marianne" sur lequel j'ai formé des élèves pendant tant d'années ...
Cette maquette "prête à l'emploi", produite par la maison Centrair qui construisait autrefois le "Marianne", est au 1/24 ... j'ai donc décidé de faire les autres à la même échelle, ce qui donnera une certaine cohérence à l'ensemble .

Le 1/24 est une échelle qui permet de loger plusieurs modèles dans une vitrine tout en étant suffisamment grande pour figurer quelques détails .
C'est une échelle où on ne trouve pas de kits dans le commerce, ou très peu, (je dois dire que je connais très mal le monde des kits !) ça tombe bien , je n'ai jamais utilisé de kit car j'aime bien choisir mon matériel tout seul ... Ce sera donc du scratch ...

L'appareil qui vient juste après le Marianne parmi mes dernières montures est l'avion remorqueur du club, notre vieux "Rallye" qui malgré son grand âge nous rend encore de bons et loyaux services ! (et j'espère bien qu'il va continuer encore quelques années ...)

Le Rallye est un avion de tourisme construit à partir de la fin des années 50 par Morane Saulnier, puis SOCATA , et décliné en un grand nombre de versions au fil des ans, pour répondre aux besoins de ses nombreux clients (plus de 3500 construits). Il a même été utilisé par les militaires !!! Il a constitué pendant de nombreuses années la cheville ouvrière des clubs de vol à voile français, en remorquant des planeurs à tous les points de l'hexagone .

La version qui nous intéresse est le MS 893 A, à moteur Lycoming 0-360-A3A de 180 CV, dont il existe plusieurs sous-versions, la nôtre étant la cellule normale (en opposition à la cellule légère) et à saumons elliptiques .

Comme documents, j'ai à ma disposition le manuel d'entretien, qui comporte un plan 3 vues au 1/72 ( de la cellule légère !!!), mais par contre des vues éclatées très précises, et surtout, la machine elle-même, sur laquelle je peux prendre toutes les mesures et toutes les photos que je juge utiles ...
Mon premier travail est donc de tracer un plan précis à l'échelle 1/24, sur lequel je vais concevoir la structure de la maquette, forcément différente de celle de l'original .

Donc, premier pas :
Vue d'ensemble du chantier :



Le plan 3 vues du manuel d'entretien :




La vue en plan au 1/24 :



La vue de profil au 1/24 :



Ca fait une bête de 405 mm d'envergure sur 295 mm de long (hors casserole) : ça pourrait presque voler !!!

Maintenant, il faut définir la structure, les matériaux ... Et puis décider ce que je vais représenter, à quel degré de détails je vais descendre ...

A+
XX

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
Ekis
Major
Major
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Lun 08 Jan 2018, 21:55

Bon courage pour ce nouveau projet !
Je crois bien me souvenir que j'ai fait mon baptême de l'air sur cet avion quand j'étais petit... Wink

_________________
Revenir en haut Aller en bas
https://www.flickr.com/photos/133075291@N04/albums
Pierre66
Enseigne de vaisseau de deuxième classe
Enseigne de vaisseau de deuxième classe
avatar

Localisation : Perpignan
Navire préféré : PA Joffre

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Mar 09 Jan 2018, 11:32

Bon courage pour ce nouveau montage. Wink

_________________
Amicalement,
Pierre
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
avatar

Localisation : MACAU (33)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Mar 09 Jan 2018, 12:30

Bonjour XX
bon courage pour ce nouveau projet
@mitié Lolo

_________________
“Le monde aurait pu être simple comme le ciel et la mer.”De André Malraux
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
avatar

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Mer 17 Jan 2018, 10:15

Re,

Pour construire cette maquette, je vais bien sûr utiliser les matériaux classiques que je connais bien : bois, laiton, alu ... mais pour la première fois, je vais utiliser du plastique en feuilles minces pour le revêtement, styrène et polyester (afin d'avoir un aspect plus "tôle") . j'aurai donc des raccords plastique/bois à coller puis à mastiquer .
Quelqu'un connaît-il quelle(s) colle(s) et quel(s) mastic(s) je dois utiliser pour opérer ces jonctions, sachant que ça doit adhérer sur les deux matériaux ?

Merci les copains  !

A+
XX

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
Fred P.
Maître
Maître
avatar

Localisation : Grenoble
Navire préféré : Voiliers de 1750 à 1950

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Mer 17 Jan 2018, 10:24

Bonjour,
Les colles "contact" néoprène fonctionnent pour tous les matériaux, de même pour les colles cyanoacrylates.
Comme mastic je pense que les mastics pour maquettes plastiques conviennent très bien aussi pour le bois. J'ai utilisé le mastic Humbrol Model Filler sur mon Hermione et ça s'est bien passé.
Amitiés.
Fred
Revenir en haut Aller en bas
lionel45
Lieutenant de Vaisseau
Lieutenant de Vaisseau
avatar

Localisation : Gien 45500
Navire préféré : Les IJN et la DKM

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Mer 17 Jan 2018, 10:39

Bon montage je m'installe  Wink

_________________
Aspirine. Epouse d'un aspirant, généralement très élégante, elle donne à la mode un caractère particulier, un "Cachet" d'aspirine.
Muriel Robin
Amicalement
Lionel Wink
Revenir en haut Aller en bas
THIMARIE
Premier maître
Premier maître
avatar

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Mer 17 Jan 2018, 10:43

Super, je m'installe moi aussi pour suivre

A+

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha

Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
avatar

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Mer 17 Jan 2018, 11:19

Bien le bonjour

tu peut aussi pour avoir "l'effet toles" utiliser du papier craft à la place des feuilles plastique fine

par exemple pour les ailes tu fabrique un noyau en polystirene ou balsa et tu recouvre panneau par panneau en craft collé à la colle blanche diluée

tu peut remplacer le craft par des feuilles d'aluminium alimentaire ou mieux "à repousser" que l'on trouve dans les boutiques d'art plastique

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
jeannot1
Maistrancier
Maistrancier
avatar

Localisation : vallée du Rhône

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Jeu 25 Jan 2018, 12:51

Bonjour Pégase,
Voilà une bonne nouvelle que de reproduire cet avion (sur lequel j'ai quelques heures...)
Nous en avions un aussi à LFLU, qui a "consommé" 3 moteurs, tous mené à bout de potentiel...
(J'ai aussi "pas mal" d'heure sur Marianne, Pégase, Alliance, LS4, etc...tous remorqués par le Rallye...)
L'échelle 24ième n'est pas courante, et prend pas mal de place (surtout pour des grandes plumes...)
Perso, je préfère m'en tenir au 32ième...
Bonne continuation
Jean

_________________
Depuis que j'ai volé, je sais pourquoi les oiseaux chantent...
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
avatar

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Jeu 25 Jan 2018, 13:55

bonjour Jeannot1,

Comme je l'ai déjà dit, le choix du 1/24 n'est pas de mon fait, mais c'est pour harmoniser mes futures maquettes avec celle qu'on m'a offerte ...
D'autre part, je n'ai pas volé beaucoup sur des "grandes plumes", à part quelques vols sur ASH 25 à Poitiers ...
A+
XX

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
avatar

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Dim 11 Fév 2018, 17:46

Re,

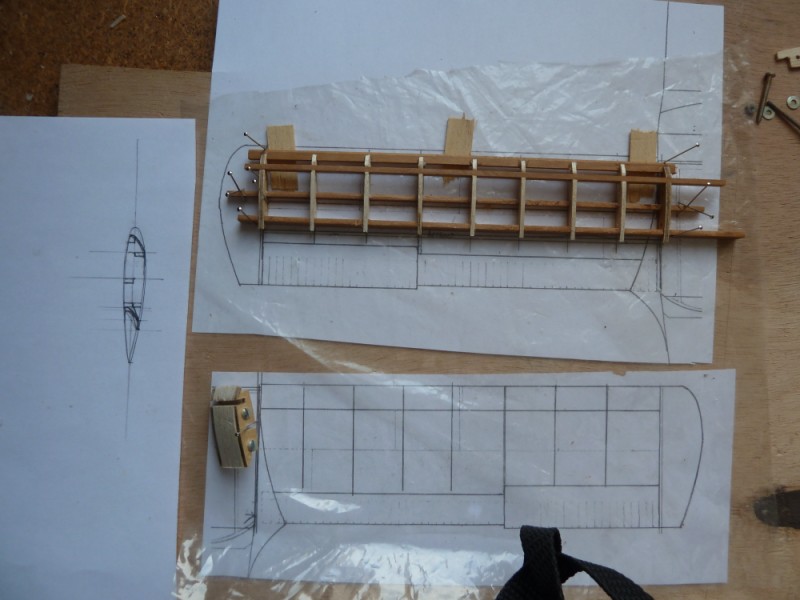

J'ai commencé par les ailes .
J'ai tenté une structure classique avec coffrage en 5/10 peuplier marouflé en kraft pour l'aspect tôle .
Pas question d'utiliser du balsa à cette épaisseur, la courbure ne permettant pas de mettre plus épais .









et voilà !!!

...   Sauf que lorsque j'ai posé le marouflage en kraft, le peuplier s'est tout gondolé et n'est pas revenu au séchage, ce qui fait qu'il est allé directement à la poubelle, avant que j'en aie fait des photos ...

Je voulais éviter de faire un noyau en bois plein, et je crois bien que je vais m'y résoudre ...

Un copain m'a donné de la feuille d'alu ofset, qui ferait un superbe revêtement, mais je ne sais pas la travailler  pour lui donner la forme adéquate, je vais donc cogiter intensément pour la suite des événements ...

A+
XX

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Lun 12 Fév 2018, 13:55

Le bonjour te va,
ce que je vois avec un peu de retard du à un manque de surveillance, me laisse augurer un magnifique montage !

Pour une fois on ne m'a pas pris le canapé pour regarder !

_________________
Revenir en haut Aller en bas
Ekis
Major
Major
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Lun 12 Fév 2018, 14:08

Un gros boulot de conception et de choix de matériaux : il faut de la persévérance, là !
Bon courage Smile

_________________
Revenir en haut Aller en bas
https://www.flickr.com/photos/133075291@N04/albums
Pégase XX
Maître principal
Maître principal
avatar

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Mer 07 Mar 2018, 21:49

Re,

Quelques nouvelles de mon oiseau ...

Finalement, j'ai fait des noyaux en peuplier pour les recouvrir avec de l'alu ofset ...

Les noyaux en bois ne posent aucun problème, par contre le coffrage en tôle n'est pas évident : cette foutue tôle, qui pourtant est raide à plier et semble très résistante, se marque d'un rien et garde l'empreinte de tout ce qui traîne sur le chantier et un doigt qui appuie un peu trop laisse une cuvette définitive !

C'est donc avec des ruses de Sioux (et des pièces recommencées !!!) que j'ai réalisé les pièces qui suivent ...

Je me suis donc remis aux ailes, une fois le noyau en bois terminé, "emballage" dans la tôle d'alu .

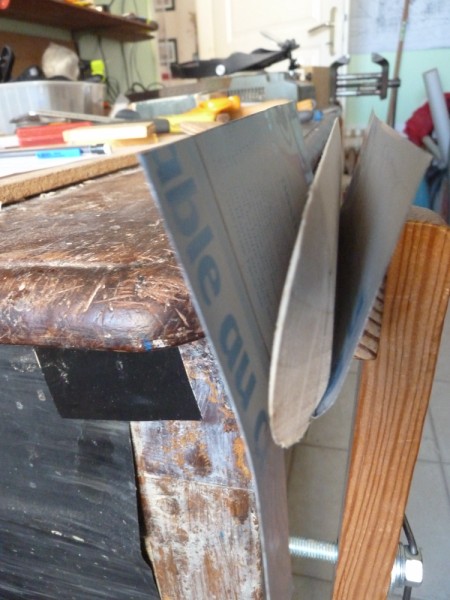

Pliage en deux de la tôle et collage du bord d'attaque, je colle tout à la cyano :

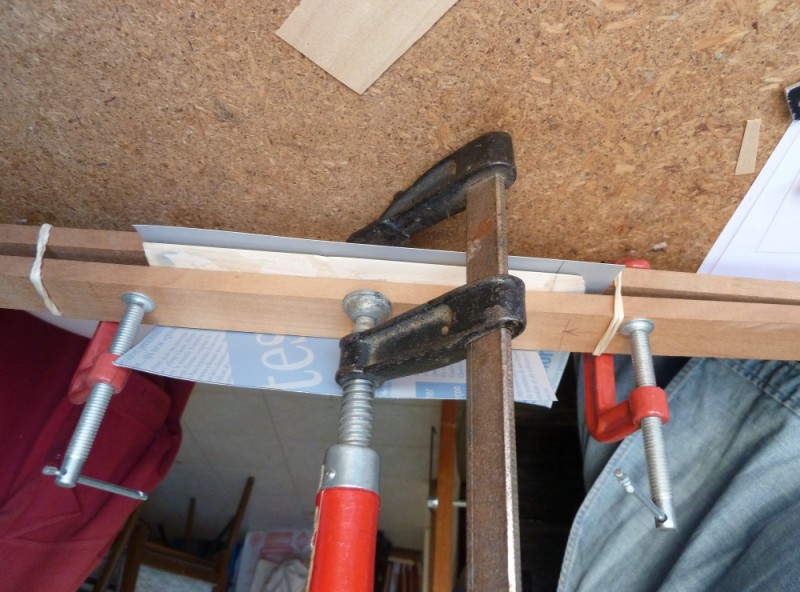

Collage de l'extrados :

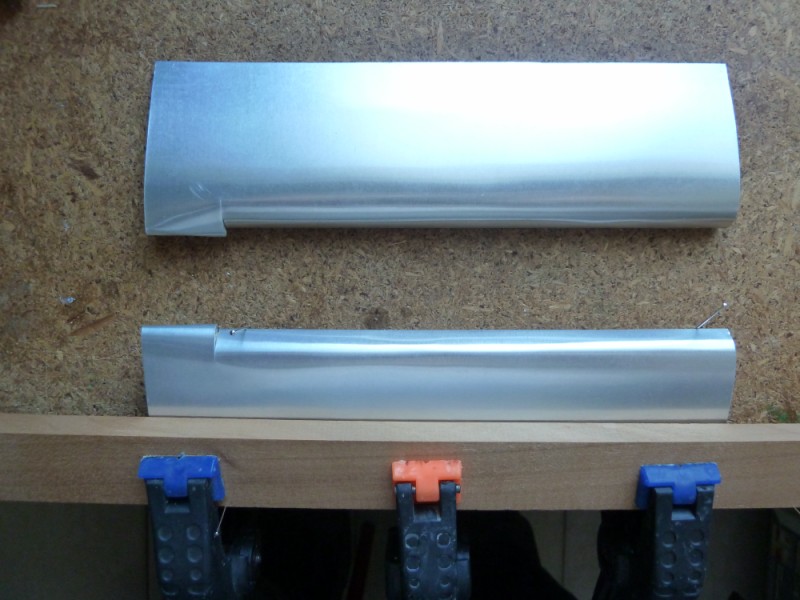

Collage de l'intrados et bord de fuite :

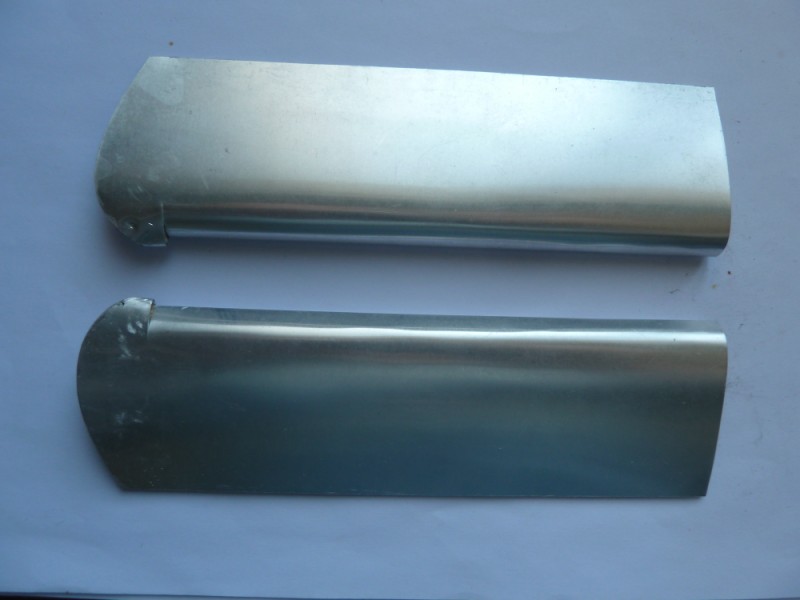

Les extrados terminés, quelques marques et bavures au saumon devront être reprises au mastic auto avant peinture :



Rajout d'une petite plaque sous les saumons et l'intrados est fini de coffrer :



Maintenant, il va falloir découper les ailerons et les volets ... Je fais des essais à la Dremel :





Le trait de scie du disque est un peu large, mais il y a une épaisseur de tôle à rajouter, donc ça peut passer, l'assemblage du Rallye n'étant pas au millimètre ... De plus, les volets seront braqués ... J'ai aussi fait des essais à la griffe, ce n'est pas mieux, voire moins bien ...
On verra ça plus tard !

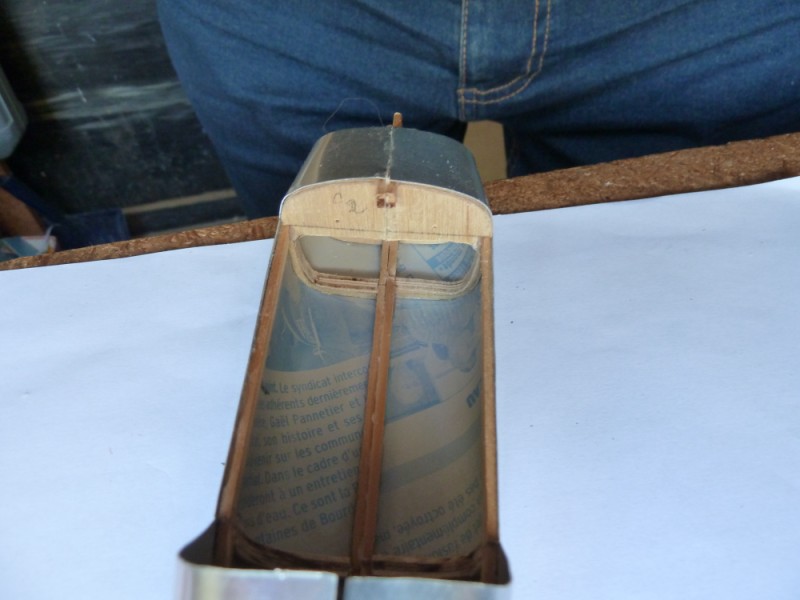

Maintenant, je vais laisser les ailes en l'état et voir ce que je peux faire avec le fuselage . Le fuselage en alu, je crois que je n'ai pas encore fini !!!

Je vous tiens au courant ...

A+
XX

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Jeu 08 Mar 2018, 13:44

Le bonjour te va,
sacré travail de pro ! je dis chapeau !

_________________
Revenir en haut Aller en bas
Fred P.
Maître
Maître
avatar

Localisation : Grenoble
Navire préféré : Voiliers de 1750 à 1950

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Jeu 08 Mar 2018, 14:46

Bonjour,
Si tu le mastiques et le peins, pourquoi t'embêter avec de l'alu ? Le bois, avec un bon apprêt et de la peinture, aurait le même aspect que le métal.
Amitiés.
Fred
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
avatar

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Jeu 08 Mar 2018, 15:59

Re,

Tu as sacrément raison, Fred, mais c'est pour moi un exercice de style ... Je n'ai jamais fait de coque en métal, alors c'est l'occasion d'y tâter un peu ...
Quitte à tout recommencer en bois si ça ne me plaît pas !!!

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
lionel45
Lieutenant de Vaisseau
Lieutenant de Vaisseau
avatar

Localisation : Gien 45500
Navire préféré : Les IJN et la DKM

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Jeu 08 Mar 2018, 16:43

Bon courage pour le fuselage et bravo pour les ailes  Wink

_________________
Aspirine. Epouse d'un aspirant, généralement très élégante, elle donne à la mode un caractère particulier, un "Cachet" d'aspirine.
Muriel Robin
Amicalement
Lionel Wink
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
avatar

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Sam 28 Avr 2018, 11:56

Re,

Quelques nouvelles du fuselage . Ca n'avance pas vite car il y a beaucoup d'autres choses à faire : le jardin qu'on doit préparer pour les grandes plantations de printemps, les consultations médicales qui se multiplient avec l'âge qui avance, quelques voyages à préparer pour ne pas trop s'encroûter dans la routine ... ce qui fait que le Rallye avance très, très lentement .

Quelques avancées tout de même ...
Je continue avec l'alu, le fuselage étant fait de surfaces développables en tôle, sauf les capots qui sont en résine et fibre de verre moulée .

Comme je veux un fuselage creux pour pouvoir aménager l'intérieur, pas question de noyau en bois, mais une structure classique de lisses sur couples . Certains couples seront évidés pour laisser l'intérieur libre .
Le fuselage sera construit en deux demi coquilles se raccordant sur le plan de symétrie vertical .

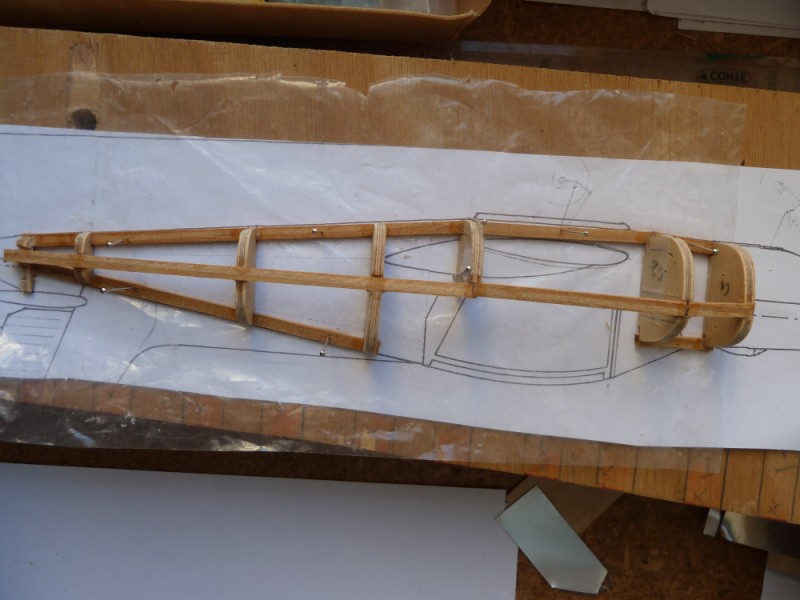

Les deux structures bois :







On peut décomposer le recouvrement en trois surfaces développables .
J'ai commencé par fabriquer des patrons en carton léger, genre bristol, pour ajuster la forme des panneaux . C'est plus facile et moins coûteux en matériel de découper du bristol, de recouper (plusieurs fois, et parfois recommencer le panneau !) pour atteindre la forme définitive, que de l'alu ...
Ensuite report de la forme sur la plaque d'alu, découpage et mise en forme du panneau .

Je n'ai pas pensé à prendre des photos de ces étapes, mais ce sont des opérations accessibles à tout le monde ...

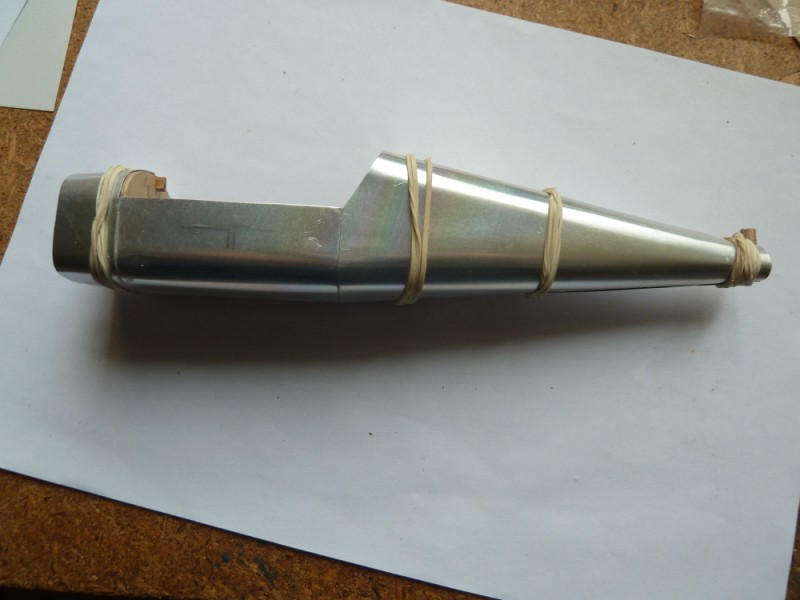

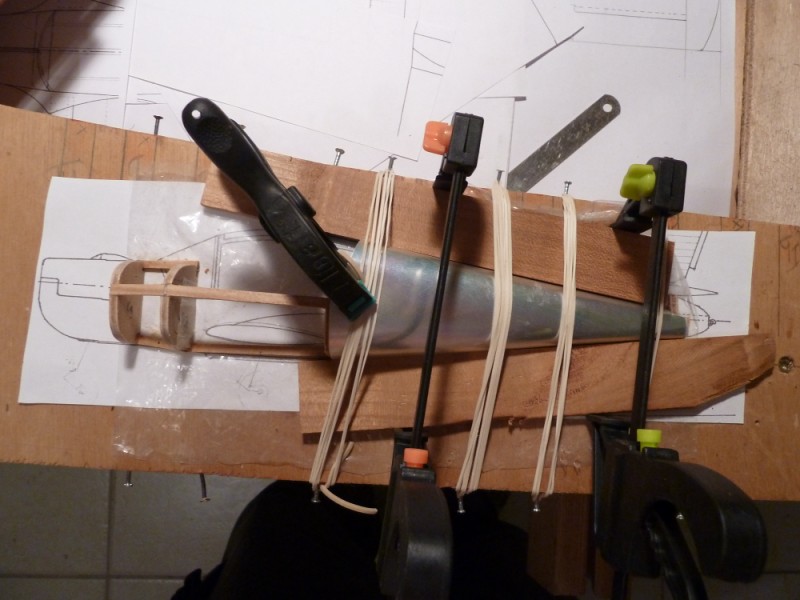

Maintenant, collage des panneaux sur la structure :

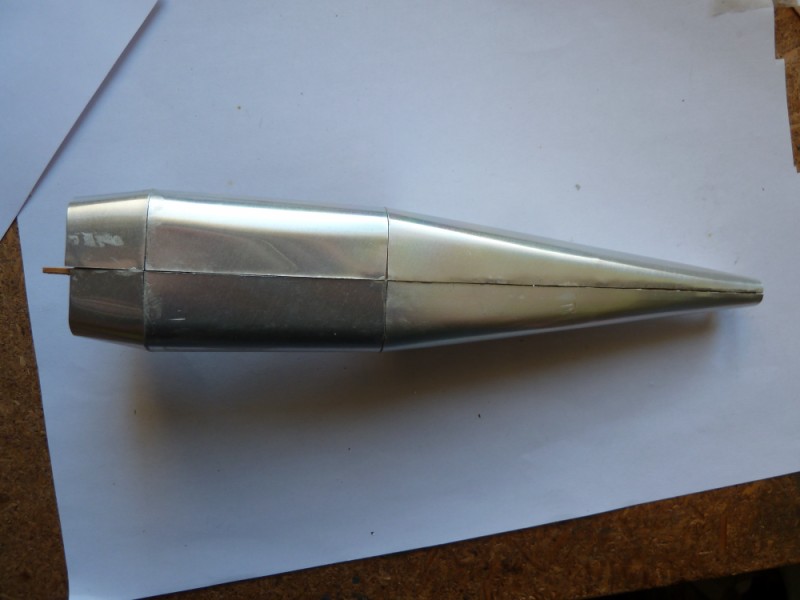

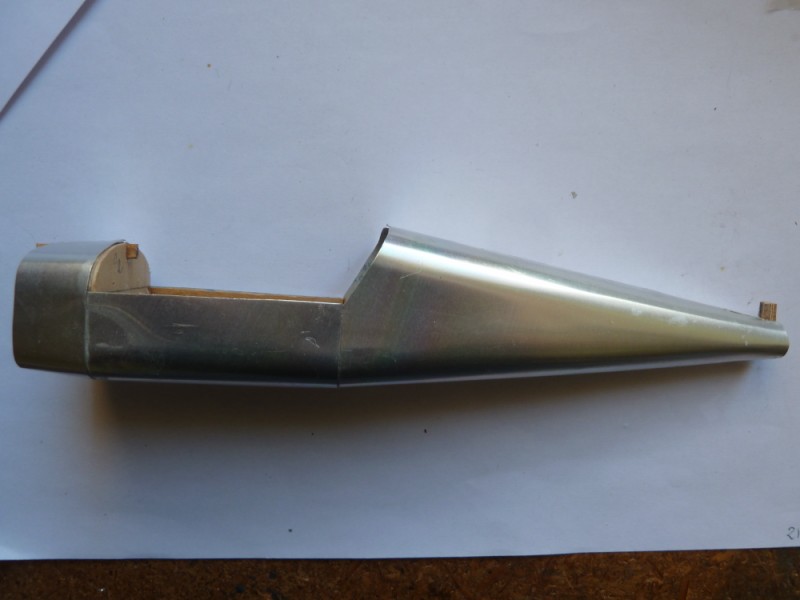

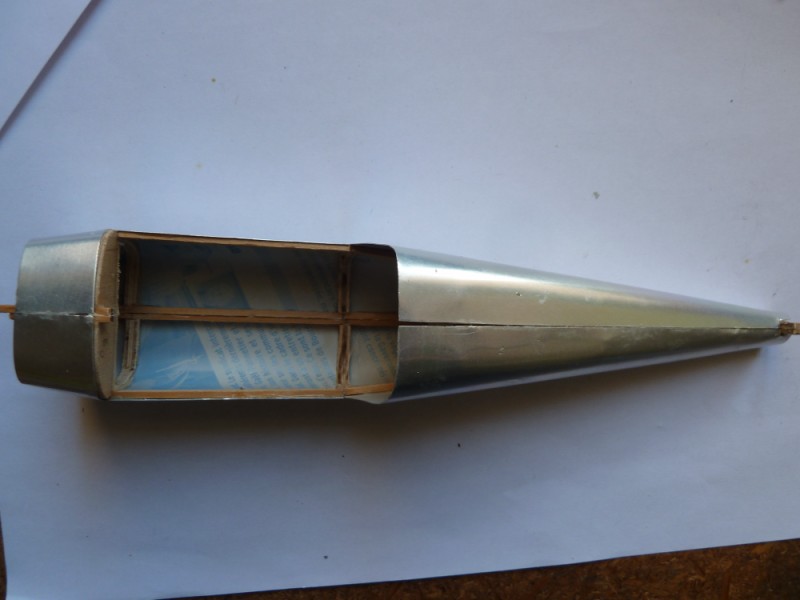

Et voilà ... les deux demi coquilles sont terminées !

Le plus difficile dans l'opération est d'avoir une jonction des panneaux très précise, d'où la nécessité de présenter le panneau plusieurs fois afin d'affiner le découpage avant de le coller .

Etape suivante : collage des deux demi coques, ajustage de la découpe des panneaux et traitement des joints ... Je pense que ça sera du sport !

A+
XX

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
steph13
Maître
Maître



MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Sam 28 Avr 2018, 13:04

Bonjour,

Tout alu, il fallait oser Shocked

Le montage est très soigné, mais avec toi c'est une habitude.

Steph
Revenir en haut Aller en bas
BROMURE
contre-amiral
contre-amiral
avatar

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Sam 28 Avr 2018, 16:31

Bien le bonjour

c'est incroyable le nombre de technique qu'on trouve dans ce forum

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Sam 28 Avr 2018, 18:39

Le bonjour te va,
le fuselage est renversant !

_________________
Revenir en haut Aller en bas
Yves38
Matelot
Matelot



MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Sam 28 Avr 2018, 21:13

bonjour
C'est un beau projet que de faire en maquette les avions de tourisme sur lesquels tu a volé.
La difficulté étant de partir de photos et vues et qui plus est de le faire en alu comme le vrai ..
Je connais  bien cet avion  car j 'habitais pendant mon enfance a coté de l’aéro club d 'Annecy qui en utilisait .
Je vais suivre ton montage et te remercie de nous en faire profiter .
Bonne suite a toi.
Revenir en haut Aller en bas
THIMARIE
Premier maître
Premier maître
avatar

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .   Sam 28 Avr 2018, 22:13

Bonsoir Pegase

c'est superbe et pas commun cette réalisation en métal. Very Happy

Cela ne doit pas être facile la mise en forme des pièces

Bonne suite

Thierry

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha

Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: MS 893 "Rallye", au 1/24 , scratch sur plan .

Revenir en haut Aller en bas

MS 893 "Rallye", au 1/24 , scratch sur plan .
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» (VENDUE) Vend peugeot 205 rallye - Vend peugeot 205 rallye
» Rallye Haut Perché ASM/ACSAM du 18 Avril 2010
» Rallye découverte
» 1° RCP - le Rallye des Cimes 1975 :
» Scratch !! (Sugar Scrub)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: MAQUETTES DIVERSES :: ATELIER-
Sauter vers:
