Lien : Réalisation des enfléchures sur les haubans

Bonjour à tous, je viens trouver un site super interessant concernant la confection des haubans!
http://pagesperso-orange.fr/maquettes.ge/article/pages/page5n9.htm

Chapeau nathan super ton blog beaucoup de travail bien fait je vais y revenir. J'ai aimé. J'espére que tous ici l'on fouillé.

J'aurais du lire le forum avant ... Il y a quelques mois j'ai acheté (coût 12 euros) la machine à haubanner Amati.

me disant que cela allait m'aider vu que je n'avais jamais travaillé sur des haubans.

je confirme : A NE PAS ACHETER
je trouve beaucoup plus facile de travailler directement sur les cordages en place pour installer les enfléchures

j'ai bcp apprécié ce lien déjà signalé par ailleurs sur ce forum :

http://www.hsicard.com/000094ap.html
avec une petite vidéo toute simple mais qui "dit" tout !
http://www.hsicard.com/clip004.wmv

super la vidéo , merci , je vais faire le carton , ça tombe pile poil , j en etait justement là sur mon bateau , tu me sauve , ça a l air téllement plus simple , encore merci !!!!!!

Bien content ! Moi ausi ce qui me semblait compliqué devient simple.
j'ai fait 60 enfléchures aujourd'hui - sur mon mercator je dois en avoir ~ 700 en tout

Je livre ci-après ma manière de procéder perso...Ce n'est certainement pas la seule, mais pour moi cela marche bien...

Je suis un adepte de la pause des haubans "en place", en tout cas pour les bas haubans...:

1. Finir le mat dans son ensemble, y monter hune et barre de perroquet (mais pas les vergues) et le décorer avant de le fixer solidement sur le bateau.
2. Fabriquer les portes haubans, y fixer les caps-de-mouton inférieurs.
3. Fixer très solidement les portes haubans sur la coque. Personnellement je fore 4 petits trous dans la tranche, j'y place des fins clous en acier dont j'ai préalablement coupé les têtes (la pointe sortant du porte hauban). Puis je marque l'emplacement des clous sur la coque, je fore la coque et je fixe le tout avec de la colle.
4. Fabriquer, par porte hauban, une petite plaquette (voir photo), en contreplaqué de 4 ou 5 mm et fixer à sa base une baguette de 2 ou 2.5mm d'épaisseur. Tracer une ligne horizontale (A) à environ 20 ou 25mm au dessus du bord inférieur (qui sera parallèle au porte hauban)

5. Fixer à l'aide de pince croco (c'est à cela que sert la baguette) cette plaquette sur le porte hauban, juste derrière les caps-de-mouton et en marquer exactement l'emplacement
6. Attacher provisoirement un cordage au mat à l'endroit où les haubans passent dans le mat (entre le haut du bas mat et le bas du mat de hune, pour les bas haubans). Tendre à la main ce cordage devant chaque cap-de-mouton du porte hauban et marquer le croisement et l'inclinaison de ce cordage par rapport à la ligne (A) tracée sur la plaquette.
7. Retirer les plaquettes et fixer sur elle, à l'aide de clous d'acier dans les trous des caps-de-mouton, chaque cap-de-mouton supérieurs à l'intersection repérée plus haut. 2 clous min par cap-de-mouton pour permettre de figer leur inclinaison. Attention de bien orienter les 3 trous des cap-de-mouton.
8. Refixer la plaquette au même endroit sur le porte hauban.

9. Couper des haubans dans un cordage noir, qui vont d'un bord à l'autre avec une longueur de réserve pour la fixation aux caps-de-mouton. Fixer ces haubans aux caps-de-mouton en tendant au maximum. Avant de fixer définitivement aux caps-de-mouton, fixer les provisoirement tous avec des pinces crocos et vérifier la tentions après les avoir tous placés.
Les haubans fixés, il faut s'attaquer aux enfléchures.
1. Dessiner sur une feuille un réseau de lignes parallèles (voir photo - ici les haubans de hune) espacée d'une distance égale aux espacements des lignes d'enfléchures.
2. Fixer cette feuille derrière les haubans à l'aide de pinces crocos (voir photo) en alignant le réseau à l'alignement des cap-de-mouton. Maintenant il "suffit" de placer les enfléchures en suivant les lignes et avec un nœud à chaque hauban sans tendre trop... Figer les noeuds avec une goute de Cyano...

Bonjour très bonne explication. Amitié

Bien le bonjour Cicis,

Excellente méthode!!!
C'est aussi ma méthode que j'emploie j'ai employée...
Donc très bien! Forcément...

A+
Amicalement

bonsoir Cicis
Excuse moi de revenir à la charge, mais tu dis au chapitre 9 : couper des haubans qui vont d'un bord à l'autre, donc de babord à tribord, alors que sur les explications de mon Victory on me dit sur un un seul coté et de nouer le haut des haubans sur le bas mat de hune.
Puis comment fait-on pour les cap de moutons, les avoir tous à la même dimensions en les raccordants aux haubans?
Je suis assez novice et je cale depuis un bon moment à cause de tout cela.
Ma maquette est au 1/98eme de chez Mantua, et il me reste les haubans et un peu de gréements à faire.
Amicalement
georges

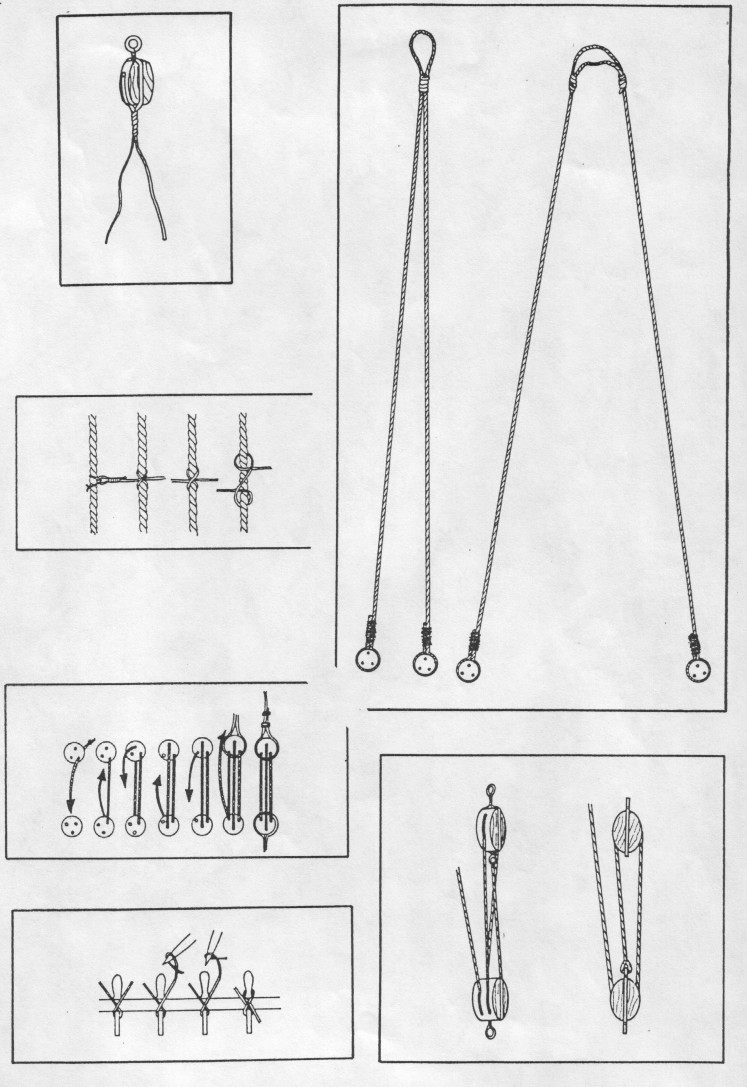

Cela peut t'aider, cela vient de l'Ancien

Consulte ce sujet qui est très bien fait, il répond à toutes tes questions

Citation :

https://www.laroyale-modelisme.net/t8442-principe-de-construction-d-un-voilier-simple-genre-renard

Merci Pascal
Avec tout ça plus d'excuses pour me planter. Je vais me lancer
Merci encore
Georges

georges a écrit:

bonsoir Cicis
...... alors que sur les explications de mon Victory on me dit sur un un seul coté et de nouer le haut des haubans sur le bas mat de hune.
Puis comment fait-on pour les cap de moutons, les avoir tous à la même dimensions en les raccordants aux haubans?

les haubans vont d'un bord a l'autre comme le montre les dessins que poste Pascal....les explication du manuel sont une erreur historique.....
Quant aux caps de mouton pour les avoir au même niveau si tu suis mes explications ils le seront. C'est le but de la plaquette a fabriquer.....

Merci Francis
mais le malheur c'est que je ne connaissais pas le forum quand j'ai commencé et j'ai suivi le plan jusqu'au bout, et maintenant je me demande comment fait pour faire des haubans comme vous le faites d'un bord à l'autre. Mes mats sont montés en entiers et je me vois mal les démontés .
J'essaie de joindre une photo.



tu vois c'est difficile de faire comme vous.
Je cherche une solution. Si t'en une ...merci d'avance
georges

Cela me semble pourtant parfaitement possible de passer les haubans par les trous de chat des hunes .... c'est d'ailleurs dans l'état de ta construction qu'il faut commencer a monter les haubans....il ne faut rien démonter...
A propos ton modèle est superbe....très très soigne....bravo..

Je suis du même avis de Cicis, de toute façon essaie tu n'as rien à craindre et je suis sur que tu vas y arriver quand au plan l'Ancien dit toujours qu'il ne faut pas le suivre à la lettre et ton montage est superbe qui mériterait largement une ouverture de sujet dans arsenal gréement ce qui permettrait de mieux répondre à tes questions

Cicis a écrit:

Cela me semble pourtant parfaitement possible de passer les haubans par les trous de chat des hunes .... c'est d'ailleurs dans l'état de ta construction qu'il faut commencer a monter les haubans....il ne faut rien démonter...
A propos ton modèle est superbe....très très soigne....bravo..

Je ne vois pas non plus où il y aurait un problème éventuel et ton travail est superbe Amitiés, Dom.

Merci pour vos compliments, j'en rougi de plaisir .....
mais blagues à part je vais suivre les conseils de Françis,et je vais m'appliquer pour être digne de vos conseils.
Georges

georges a écrit:

Merci pour vos compliments, j'en rougi de plaisir .....
mais blagues à part je vais suivre les conseils de Françis,et je vais m'appliquer pour être digne de vos conseils.
Georges

Re, par contre si tu avais un peu (beaucoup) plus de photos ça me ferait plaisir car je suis en train de le commencer à la même échelle et de la même marque et ça m'aiderais grandement je pense, ce serait génial, amitiés, Dom.

Et ouvre un sujet pour ton montage

Bonjour belle réalisation. Amitié

merci pourle post

Bien le bonjour Georges,

Très très beau chantier!!!!

Pourquoi voudrais-tu démonter quoi que ce soit?
Les haubans et autres gréements dormants étaient installés après mise en place des espars concernés.
Donc tu as tout juste!
Je regarde dans ma doc ce que j'ai pour ton œuvre et je te contacte.

A+
Amicalement

Bonsoir belle réalisation et très bonne explication. Amitiés

J'ai rajouté un petit schéma....
