MessageSujet: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyDim 17 Déc 2017, 00:49

Bonjour à tous,
Un nouveau sujet consacré à la construction de la chaloupe du Superbe. Je la construis sur plan car dans le kit de Mantua les chaloupes et canots sont en fait 3 hideux canots identiques en plastique Evil or Very Mad
Je suis donc parti du plan des l'AAMM au 1/150e.
Fidèle à mon habitude, il y aura plus de pifomètre que de plan dans cette construction Very Happy
Le principe de construction est assez novateur et pour tout dire je me lance dans un essai.

Tout d'abord, il faut doubler les dimensions. J'ai donc fait un dessin à main levée de la vue de dessus et de la vue de côté et j'ai commencé à bricoler une quille-étrave-étambot en baguette de 2mm d'épaisseur :
Chaloupe au 1/75e sur plan Super141

Ensuite j'ai sculpté dans deux blocs de balsa, séparés par une entretoise de 2mm, la forme générale de la coque :
Chaloupe au 1/75e sur plan Super142

Cette forme va me servir de chantier. J'ai laissé beaucoup de gras en haut afin de pouvoir travailler quille en l'air tout en ayant un appui stable sur la table :
Chaloupe au 1/75e sur plan Super143

Vous l'aurez compris, la quille s'emboite parfaitement entre les deux demi-coques :
Chaloupe au 1/75e sur plan Super144

Chaloupe au 1/75e sur plan Super145

Chaloupe au 1/75e sur plan Super146

La suite dans le prochain post...
Revenir en haut Aller en bas
Fred P.
Maître
Maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyDim 17 Déc 2017, 01:12

Première contrariété : la chaloupe est trop grande de 1 cm ! J'ai dû me louper quelque part. Je l'ai donc raccourcie en déplaçant l'étrave vers l'arrière et en retaillant le balsa.
Deuxième contrariété : J'ai dû modifier un peu la partie étambot et retailler aussi le balsa !
Bien sûr, loi de Murphy oblige, mes entretoises gênaient pour l'insertion de la quille. Il a fallu que je les rogne dans la gorge. Pas simple...

Chaloupe au 1/75e sur plan Super148

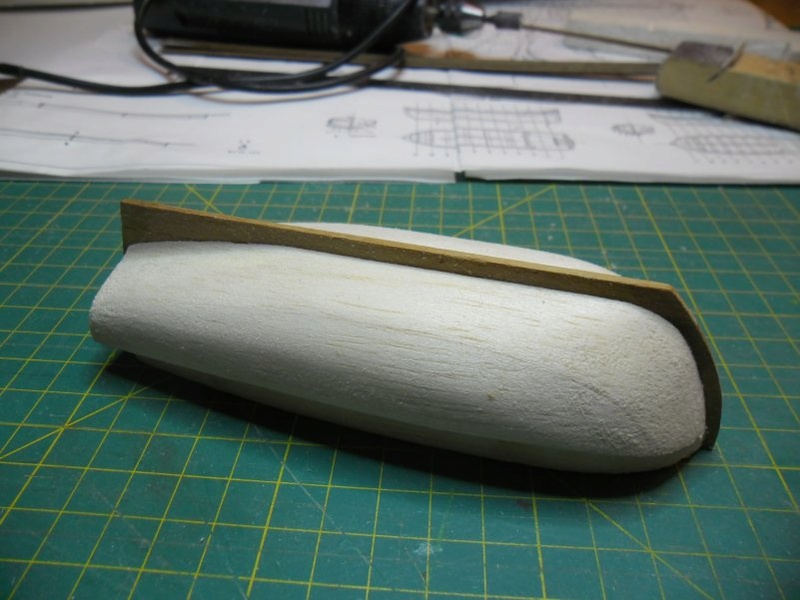

Mais ça a fini par s'emboiter :
Chaloupe au 1/75e sur plan Super149

Chaloupe au 1/75e sur plan Super150

Étape suivante, 4 trous rectangulaires dans la quille pour passer 4 varangues/couples et creusement de 4 encoches dans la forme pour insérer ces couples. Je ne fais que 4 "vrais" couples, à la fin deux autres "faux" couples seront collées entre chaque vrai :
Chaloupe au 1/75e sur plan Super151

Découpage du tableau arrière dans une chute de contre-plaqué de noyer. La forme en balsa est cirée pour éviter que les bavures de colle n'adhèrent :
Chaloupe au 1/75e sur plan Super152

Insertion des 4 couples constitués chacun de 2 baguettes de 0,3 x 2mm
Chaloupe au 1/75e sur plan Super153

Mise en forme et collage de type "lamellé-collé" des couples :
Chaloupe au 1/75e sur plan Super154

On ressort l'ensemble. Pendant tout le bordage le moule restera amovible. La chaloupe sera retirée du moule après la pose de chaque virure pour nettoyer le surplus de colle et éviter un collage de tout l'ensemble qui serait très difficile à démouler d'un bloc à la fin :
Chaloupe au 1/75e sur plan Super155

Prochain post : le bordage
Revenir en haut Aller en bas
Fred P.
Maître
Maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyDim 17 Déc 2017, 01:25

Le bordage est réalisé sur la forme en balsa avec l'ensemble quille-couple positionné. Ca permet de piquer des épingles, de serrer des élastiques sans risque d'écraser la fragile chaloupe. Après la pose de chaque virure, je démoule.
La préceinte est posée. Je l'ai courbée à la pince à cintrer. C'est moche mais ce sera caché. Par contre, pour les autres virures, je les courbe à l'alcool à brûler :
Chaloupe au 1/75e sur plan Super156

On continue sur le même principe : chaloupe sur le moule, collage d'une virure, démoulage, grattage de l'intérieur :
Chaloupe au 1/75e sur plan Super157

Chaloupe au 1/75e sur plan Super158

Un côté est terminé :
Chaloupe au 1/75e sur plan Super159

L'intérieur est moins beau que l'extérieur mais ce n'est pas facile à poncer et les lattes ne font que 1 mm d'épaisseur, il faut y aller mollo :
Chaloupe au 1/75e sur plan Super160

J'en suis là pour l'instant, la suite demain...

Amitiés.
Fred
Revenir en haut Aller en bas
Ekis
Elève officier
Elève officier
Ekis


Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyDim 17 Déc 2017, 02:30

Ben, c'est déjà un gros boulot !! Smile

_________________
Chaloupe au 1/75e sur plan Tete50px-56522c4 Chaloupe au 1/75e sur plan Signature2019_gde-56522bc
Revenir en haut Aller en bas
michgir
Maître
Maître
michgir

Localisation : Gournay Sur Marne (93)
Navire préféré : Le soleil royal

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyDim 17 Déc 2017, 07:36

Bonjour.
Merci de nous donner autant de détails pour tes réalisations.
 Chaloupe au 1/75e sur plan 1_25_110

Bon dimanche

_________________
 Michgir
mon blog : www.maquettemichgirmodelisme.com
Chaloupe au 1/75e sur plan Aoyt_210
Revenir en haut Aller en bas
http://maquettemichgirmodelisme.wifeo.com
Invité
Invité
Anonymous


Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyDim 17 Déc 2017, 09:18

hello
belle chaloupe très bien réaliser  Very Happy
si tu en a en double...... Very Happy Wink
Revenir en haut Aller en bas
WAG07100
Maître
Maître
WAG07100

Localisation : Bouches-du-Rhône
Navire préféré : SOVEREIGN OF THE SEAS

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyDim 17 Déc 2017, 11:47

Bonjour très belle réalisation lol!

_________________
Amitié Antonio
Revenir en haut Aller en bas
corre claude
Matelot
Matelot
corre claude

Localisation : 29120 Plomeur
Navire préféré : Du Chayla

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyDim 17 Déc 2017, 11:51

Pour faciliter le cintrage des bois, j'utilise un nettoyeur vapeur du commerce. Cette technique était utilisée pour les vrais bateaux. Il subsiste au Guilvinec un ancien bâtiment, appelé l'étuve, qui est ce qui reste d'un véritable chantier naval bois, et qui était destiné à cet usage.
Chaloupe au 1/75e sur plan Img_2150
CC Very Happy
Revenir en haut Aller en bas
THIMARIE
Elève officier
Elève officier
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyDim 17 Déc 2017, 12:41

Bonjour Fred

Superbe, cette construction sur moule avec un pas à pas intéressant. Je n'ai pas vu si tu avais graissé ton moule, enduit de vaseline par exemple pour éviter que la colle n'adhère.

Bon courage par la suite

@+

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Chaloupe au 1/75e sur plan Altrui11
Revenir en haut Aller en bas
Fred P.
Maître
Maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyDim 17 Déc 2017, 12:52

THIMARIE a écrit:
Je n'ai pas vu si tu avais graissé ton moule, enduit de vaseline par exemple pour éviter que la colle n'adhère.

Je l'ai ciré. La colle n'adhère pas trop et quand elle adhère, c'est le balsa qui lâche Wink
A+
Fred
Revenir en haut Aller en bas
THIMARIE
Elève officier
Elève officier
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyDim 17 Déc 2017, 12:55

Merci pour ta rapide réponse, ciré je n'y aurait pas pensé. Merci pour le tuyau.

Bon Week End

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Chaloupe au 1/75e sur plan Altrui11
Revenir en haut Aller en bas
Fred P.
Maître
Maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyDim 17 Déc 2017, 14:42

Voilà quelques photos de plus de l'avancée.

Le début de la pose des faux couples. En fait le coup de l'alcool à brûler, ça ne marche pas vraiment. Mais les baguettes sont suffisamment souple pour pouvoir prendre la forme :
Chaloupe au 1/75e sur plan Sam_7810

Tous les faux couples ont été posés :
Chaloupe au 1/75e sur plan Sam_7811

L'autre côté de la coque. J'avais lu quelque part que les virures des chaloupes ne nécessitaient pas de brochetage, du fait de la forme de la chaloupe. Ma forme ne doit pas être parfaite car il a bien fallu brocheter 2 ou 3 virures. A vue de nez, comme ça je la trouve trop large, pourtant les dimensions correspondent à celles du plan.
Chaloupe au 1/75e sur plan Sam_7812

Le moule après la construction : on dirait un vieil os de seiche échoué sur la plage Wink
Chaloupe au 1/75e sur plan Sam_7813
Je suis confronté à un dilemme pour la finition intérieure de ma chaloupe. Si je la détaille beaucoup, avec notamment les bancs de nage, je ne pourrai plus y emboiter le grand canot car dans la vraie vie, les bancs étaient retirés lors du rangement des chaloupes et canots. L'autre solution est de bien modéliser la chaloupe et de l'installer seule dans le Superbe, vu qu'il sera présenté sans les voiles, c'est à dire au mouillage ou au port. Au mouillage, les canots étaient mis à l'eau pour toutes sortes d'opérations (accès à terre, ravitaillement, etc.)
Sans compter que la construction de 2 canots supplémentaires ne me motive pour l'instant pas plus que ça...

Amitiés
Fred
Revenir en haut Aller en bas
romilly
contre-amiral
contre-amiral
romilly

Localisation : Romilly/sur/seine - Aube

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyDim 17 Déc 2017, 14:53

tout ça est fort instructif sur la méthode

le résultat est superbe
Revenir en haut Aller en bas
caputsyl
Maistrancier
Maistrancier
caputsyl

Localisation : Captieux (sud gironde)33
Navire préféré : Soleil royal /riva

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyDim 17 Déc 2017, 23:18

très bonne idée pour refaire la chaloupe  bon courage pour la suite
A+ jeanclaude
Revenir en haut Aller en bas
Fred P.
Maître
Maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyDim 17 Déc 2017, 23:45

Merci à tous pour vos compliments, ça fait plaisir.
Voici les dernières avancées.
La coque a reçu une couche de vernis, j'ai posé le support de la lisse et j'ai construit le ber :
Chaloupe au 1/75e sur plan Super161

La lisse est constituée de plusieurs tronçons d'une baguette assez large pour être retaillée suivant la courbure :
Chaloupe au 1/75e sur plan Super162

La lisse a été poncée. J'ai préparé l'emplanture du mât et un patron en papier pour le plancher :
Chaloupe au 1/75e sur plan Super163

Les lattes du plancher sont collées directement sur le patron en papier :
Chaloupe au 1/75e sur plan Super164

Et le tout est installé dans la chaloupe :
Chaloupe au 1/75e sur plan Super165

La méthode est identique pour le plancher arrière :
Chaloupe au 1/75e sur plan Super166

Et pour tout ça, je n'ai pas de plan ! C'est sans filet. Il y aura surement des mauvaises surprises...  bom

C'est tout pour aujourd'hui.
A bientôt...
Fred
Revenir en haut Aller en bas
Ekis
Elève officier
Elève officier
Ekis


Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyLun 18 Déc 2017, 00:21

Juste bravo : elle est vraiment très belle ! Smile

_________________
Chaloupe au 1/75e sur plan Tete50px-56522c4 Chaloupe au 1/75e sur plan Signature2019_gde-56522bc
Revenir en haut Aller en bas
gavouot 06
Premier maître
Premier maître


Localisation : nice 06
Navire préféré : chébec indiscret, cutty sark, sérapis

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyLun 18 Déc 2017, 08:36

Bravo pour la technique. Quelle leçon!
Amitiés.
JPG
Revenir en haut Aller en bas
corre claude
Matelot
Matelot
corre claude

Localisation : 29120 Plomeur
Navire préféré : Du Chayla

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyLun 18 Déc 2017, 08:56

Beau résultat.
Quelle minutie.
Une leçon à suivre.
CC Very Happy
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
papylolo

Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyLun 18 Déc 2017, 09:06

salut Fred.P
très instructif ton pas à pas
tu as un résultat sympa sur cette chaloupe
bon courage pour la suite
@mitié Lolo

_________________
Chaloupe au 1/75e sur plan 85_ven10 Chaloupe au 1/75e sur plan Chouan11
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyLun 18 Déc 2017, 13:07

Le bonjour te va,
oh le furieux il a utilisé cette méthode de houf pour réaliser cette chaloupe  c'est formidable ! ,

_________________
Chaloupe au 1/75e sur plan Parche16
Revenir en haut Aller en bas
Fred P.
Maître
Maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyLun 18 Déc 2017, 23:40

C'est pas faux, je suis parfois un peu furieux Very Happy  mais souvent un peu trop rapide et brouillon.

Voici l'avancement de la construction :

Les caissons sont d'abord réalisés à l'aide 3 petits blocs de balsa. C'est facile à ajuster :
Chaloupe au 1/75e sur plan Super167

Puis ils sont recouverts avec un placage en noyer. J'ai trouvé dans ma boite à malice de vieux pierriers en plastique qui font l'affaire. L'intérieur a reçu une première couche de vernis mat. Le plancher avant a été réalisé de la même manière que celui de la poupe. C'est sur ce petit plancher que sera réalisée l'emplanture du mât de misaine :
Chaloupe au 1/75e sur plan Super168

Une vue vers l'avant :
Chaloupe au 1/75e sur plan Super169

Voilà, c'est tout pour aujourd'hui.
A bientôt.
Fred
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyMar 19 Déc 2017, 11:10

Le bonjour vous va,
voici la merveille du furieux du minuscule !
Un grand bravo !

_________________
Chaloupe au 1/75e sur plan Parche16
Revenir en haut Aller en bas
Ekis
Elève officier
Elève officier
Ekis


Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyMar 19 Déc 2017, 12:20

+1
Elle est très élégante cette chaloupe ! 👍

_________________
Chaloupe au 1/75e sur plan Tete50px-56522c4 Chaloupe au 1/75e sur plan Signature2019_gde-56522bc
Revenir en haut Aller en bas
WAG07100
Maître
Maître
WAG07100

Localisation : Bouches-du-Rhône
Navire préféré : SOVEREIGN OF THE SEAS

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyMar 19 Déc 2017, 13:55

Tre bien reusite

_________________
Amitié Antonio
Revenir en haut Aller en bas
Fred P.
Maître
Maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan EmptyMer 20 Déc 2017, 01:10

Bonsoir à tous,
Encore quelques avancées sur ma chaloupe :

Une vue d'ensemble. Pour info, la chaloupe mesure 14 cm, soit 10,50 m en vrai. La mise à l'eau devait être un sacré cérémonial Wink
Chaloupe au 1/75e sur plan Super170

Gros plan sur la proue. Les bancs sont posés de chaque côté sur la serre-bauquière et soutenus par une épontille (laiton noirci). J'ai un peu loupé l'emplanture du mat de misaine, le foret a ripé  Mad. J'ai choisi de le fixer le banc avant sur la lisse comme c'est fait sur la chaloupe de l'Hermione. On peut aussi le poser sur la serre-bauquière qui serait alors prolongée.
Maintenant que je vois les photos, je me dis que j'aurais dû faire des ferrures en demi cercle plutôt que ce système de banc élargi, inspiré de la chaloupe du Bounty.
Chaloupe au 1/75e sur plan Super171

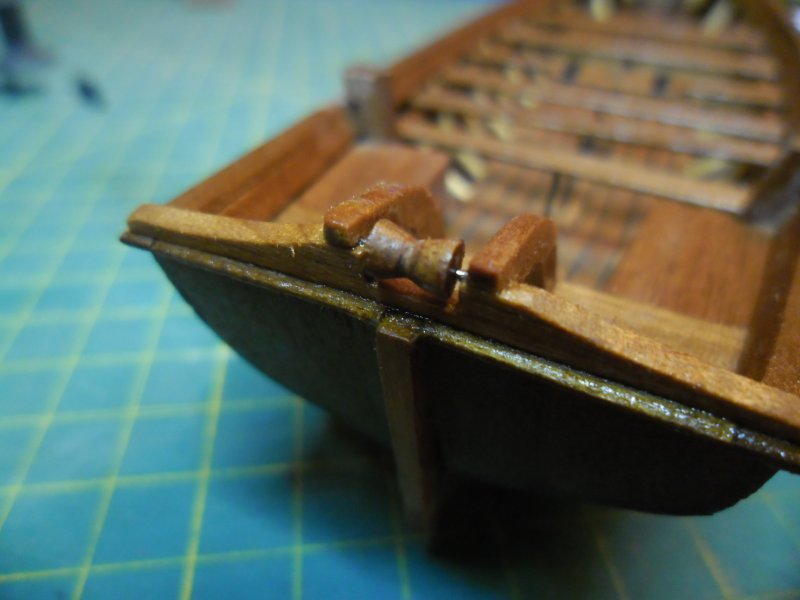

Le rouet (ou davier) à la poupe (le rouet servait à remonter les ancres du vaisseau). Le couronnement du tableau a été ajouté pour construire ce davier.
Chaloupe au 1/75e sur plan Super172

Les deux demi-lunes du davier (aussi appelées flasques) :
Chaloupe au 1/75e sur plan Super173

Vue depuis l'avant. Les deux pierriers sont posés à gauche. Je les ai retirés pour passer le vernis. J'ai un peu raboter leu support qui était trop haut :
Chaloupe au 1/75e sur plan Super175

Voilà, il reste encore quelques trucs à faire : les dames de nage, le safran, les avirons, peut-être les mâts qui seront posés à côté mais je n'ai pas de plan pour eux et je ne connais pas vraiment leur longueur.

La suite bientôt...

Je ne sais pas si j'aurai le courage de faire encore deux autres canots.

Amitiés.
Fred
Revenir en haut Aller en bas
Contenu sponsorisé




Chaloupe au 1/75e sur plan Empty
MessageSujet: Re: Chaloupe au 1/75e sur plan   Chaloupe au 1/75e sur plan Empty

Revenir en haut Aller en bas

Chaloupe au 1/75e sur plan
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Ho so Spéciale de Sleek chez Sephora Marseille plan de campagne
» Plan Vigipirate
» Ceux qui n'ont pas de plan B...
» Bon plan phildar
» bon plan MAC

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
