 Yacht Delta 54 sur plan au 1/18°

Aller en bas
Aller à la page : 1, 2, 3, 4  Suivant
AuteurMessage
lamiraldu67
Maistrancier
Maistrancier
lamiraldu67

Localisation : Bas-Rhin - Marlenheim
Navire préféré : HMCC Sentinel - Patrouilleur "Tiger" - Yacht Delta 54

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyVen 15 Déc 2017, 18:20

Mon projet en cours : le yacht "Delta-54" ,inspiré de la vedette suèdoise "Delta-54 IPS" du constructeur Delta Power Boats



Yacht Delta 54 sur plan au 1/18° 54-pla10



Voici les plans dessinés par Philippe HOF  ( https://www.plansbateaux.net/ )

Yacht Delta 54 sur plan au 1/18° Image10


A suivre ........

_________________
Bonne journée de la part de lamiraldu67
Voici mes sites de modélisme :
http://modelisme-naval.jimdo.com/
https://bateaux-militaires-modelisme.jimdo.com/
Revenir en haut Aller en bas
http://modelisme-naval.jimdo.com/
papylolo
Vice-Amiral
Vice-Amiral
papylolo

Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyVen 15 Déc 2017, 18:26

Salut lamiraldu67
bon courage pour ce projet
il sera à quelle échelle ce yacht ?
@mitié Lolo

_________________
Yacht Delta 54 sur plan au 1/18° 85_ven10 Yacht Delta 54 sur plan au 1/18° Chouan11
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptySam 16 Déc 2017, 13:24

Le bonjour te va,
tu te lances dans un superbe modèle, certainement navigant ! Je suis le travail dans mon fauteuil !

_________________
Yacht Delta 54 sur plan au 1/18° Parche11
Revenir en haut Aller en bas
lamiraldu67
Maistrancier
Maistrancier
lamiraldu67

Localisation : Bas-Rhin - Marlenheim
Navire préféré : HMCC Sentinel - Patrouilleur "Tiger" - Yacht Delta 54

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyDim 17 Déc 2017, 18:14

cheers
C'est parti !
Pour info : échelle 1/18

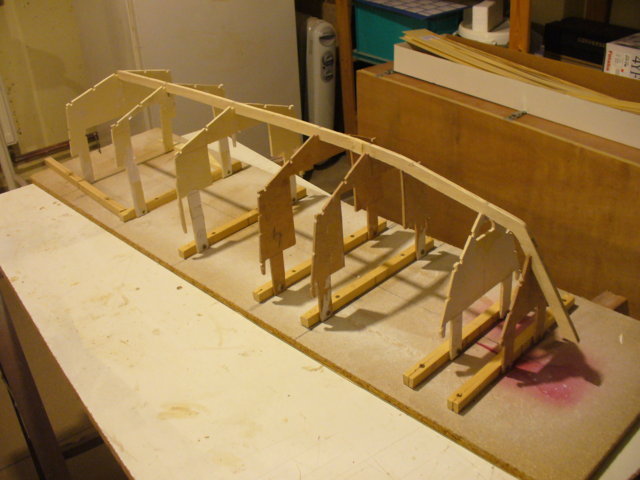

Découpage des couples et quille
Yacht Delta 54 sur plan au 1/18° Delta_10

Yacht Delta 54 sur plan au 1/18° Delta_11


Yacht Delta 54 sur plan au 1/18° Delta_12

A+

_________________
Bonne journée de la part de lamiraldu67
Voici mes sites de modélisme :
http://modelisme-naval.jimdo.com/
https://bateaux-militaires-modelisme.jimdo.com/
Revenir en haut Aller en bas
http://modelisme-naval.jimdo.com/
lamiraldu67
Maistrancier
Maistrancier
lamiraldu67

Localisation : Bas-Rhin - Marlenheim
Navire préféré : HMCC Sentinel - Patrouilleur "Tiger" - Yacht Delta 54

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyLun 18 Déc 2017, 11:15

Bonjour,



Ossature : mise en place des baguettes de bouchain et de flanc (samba 4x4)
Yacht Delta 54 sur plan au 1/18° Image210

Pose pièce de proue
Yacht Delta 54 sur plan au 1/18° Image11

_________________
Bonne journée de la part de lamiraldu67
Voici mes sites de modélisme :
http://modelisme-naval.jimdo.com/
https://bateaux-militaires-modelisme.jimdo.com/
Revenir en haut Aller en bas
http://modelisme-naval.jimdo.com/
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyLun 18 Déc 2017, 12:02

Le bonjour te va,
superbe début !

_________________
Yacht Delta 54 sur plan au 1/18° Parche11
Revenir en haut Aller en bas
caputsyl
Maistrancier
Maistrancier
caputsyl

Localisation : Captieux (sud gironde)33
Navire préféré : Soleil royal /riva

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyMar 19 Déc 2017, 23:36

Bonjour bon début on va suivre ce pas a pas
A+ Jeanclaude
Revenir en haut Aller en bas
lamiraldu67
Maistrancier
Maistrancier
lamiraldu67

Localisation : Bas-Rhin - Marlenheim
Navire préféré : HMCC Sentinel - Patrouilleur "Tiger" - Yacht Delta 54

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyMer 20 Déc 2017, 17:43

cheers Hello !

Fond de coque : combinaison de planches et baguettes de samba (15/10) collées entre-elles et sur les couples. Les baguettes se mettent plus facilement en forme que les planches surtout au niveau de la proue.

Yacht Delta 54 sur plan au 1/18° Delta_11

Flanc de carène : planches de samba (10/10) confectionnées à partir d'un gabarit en carton et collées sur les couples, sur les baguettes de flanc et de bouchain.

Yacht Delta 54 sur plan au 1/18° Delta_10

Voilà le résultat terminé:
Yacht Delta 54 sur plan au 1/18° Image12

A+

_________________
Bonne journée de la part de lamiraldu67
Voici mes sites de modélisme :
http://modelisme-naval.jimdo.com/
https://bateaux-militaires-modelisme.jimdo.com/
Revenir en haut Aller en bas
http://modelisme-naval.jimdo.com/
THIMARIE
Major
Major
THIMARIE

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyMer 20 Déc 2017, 17:56

Bonsoir,

superbe Yacht à venir. Bonne continuation


@+

_________________
Le bonheur est né de l'altruisme et le malheur de l'égoïsme.    Bouddha
   Yacht Delta 54 sur plan au 1/18° Altrui11
Revenir en haut Aller en bas
andraud 13780
Aspirant
Aspirant
andraud 13780

Localisation : CUGES-LES-PINS 13780
Navire préféré : le lutèce,

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyMer 20 Déc 2017, 23:55

bonsoir beau commencement coque bien avancée
ça va etre un beau Yacht
bonne continuation
bonne fete de noelAmicalement
andraud13780
Michel

_________________
Michel
Revenir en haut Aller en bas
lamiraldu67
Maistrancier
Maistrancier
lamiraldu67

Localisation : Bas-Rhin - Marlenheim
Navire préféré : HMCC Sentinel - Patrouilleur "Tiger" - Yacht Delta 54

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyMer 27 Déc 2017, 15:21

Coucou !

On continue ........

Carène : début de la pose des baguettes sur la ligne de bouchain
Yacht Delta 54 sur plan au 1/18° 13772810


Yacht Delta 54 sur plan au 1/18° 13772811

Imprégnation de résine epoxy R123 (2 à 3 couches suffisent)
Yacht Delta 54 sur plan au 1/18° 13772812

A+

_________________
Bonne journée de la part de lamiraldu67
Voici mes sites de modélisme :
http://modelisme-naval.jimdo.com/
https://bateaux-militaires-modelisme.jimdo.com/
Revenir en haut Aller en bas
http://modelisme-naval.jimdo.com/
andraud 13780
Aspirant
Aspirant
andraud 13780

Localisation : CUGES-LES-PINS 13780
Navire préféré : le lutèce,

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyMer 27 Déc 2017, 18:37

super belle coque ça avance bien bonne continuation
A plus
Michel

_________________
Michel
Revenir en haut Aller en bas
lamiraldu67
Maistrancier
Maistrancier
lamiraldu67

Localisation : Bas-Rhin - Marlenheim
Navire préféré : HMCC Sentinel - Patrouilleur "Tiger" - Yacht Delta 54

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyVen 29 Déc 2017, 11:38

cheers

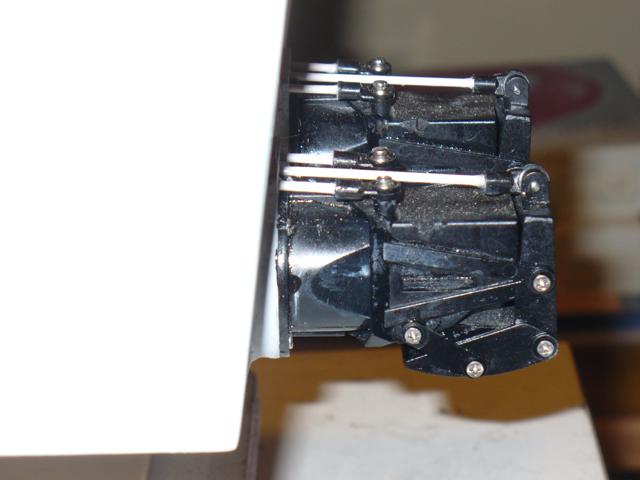

Propulsion:
D'après le plan, la propulsion est classique. Pour changer, j'ai opté pour une propulsion par 2 hydrojets.
Et sur les conseils d'un copain modéliste, j'ai choisi des jet drives KMB, modèle KAMEWA de 28 mm.
Pour de plus amples informations sur le montage des jets, consulter ce site:http://navi.modelisme.com/article789.html


Yacht Delta 54 sur plan au 1/18° Image14

_________________
Bonne journée de la part de lamiraldu67
Voici mes sites de modélisme :
http://modelisme-naval.jimdo.com/
https://bateaux-militaires-modelisme.jimdo.com/
Revenir en haut Aller en bas
http://modelisme-naval.jimdo.com/
BROMURE
contre-amiral
contre-amiral
BROMURE

Localisation : FLERS EN ESCREBIEUX 59128
Navire préféré : Automoteur Freycinet des Forges de Strasbourg

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyDim 31 Déc 2017, 08:55

Bien le bonjour

je trouve que c'est une très bonne idée pour ce genre de coque

_________________
/>
LE BON DIAMETTRE POUR LE PASSAGE DE LA GODILLE ( ENGOUJURE )
DANS LE TABLEAU ARRIERE  C'EST LE DIAMETTRE D'UNE BOUTEILLE DE VIN
( 75 mm )
Revenir en haut Aller en bas
lamiraldu67
Maistrancier
Maistrancier
lamiraldu67

Localisation : Bas-Rhin - Marlenheim
Navire préféré : HMCC Sentinel - Patrouilleur "Tiger" - Yacht Delta 54

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyMer 03 Jan 2018, 12:40

cheers

Perçage des trous d'aspiration dans le fond de la coque et des sorties jets

Yacht Delta 54 sur plan au 1/18° P1050810

_________________
Bonne journée de la part de lamiraldu67
Voici mes sites de modélisme :
http://modelisme-naval.jimdo.com/
https://bateaux-militaires-modelisme.jimdo.com/
Revenir en haut Aller en bas
http://modelisme-naval.jimdo.com/
lamiraldu67
Maistrancier
Maistrancier
lamiraldu67

Localisation : Bas-Rhin - Marlenheim
Navire préféré : HMCC Sentinel - Patrouilleur "Tiger" - Yacht Delta 54

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyJeu 04 Jan 2018, 14:50

cheers

Mastiquage (mastic époxy F18) et ponçage de la carène.

Yacht Delta 54 sur plan au 1/18° Delta_10


Yacht Delta 54 sur plan au 1/18° Delta510

_________________
Bonne journée de la part de lamiraldu67
Voici mes sites de modélisme :
http://modelisme-naval.jimdo.com/
https://bateaux-militaires-modelisme.jimdo.com/
Revenir en haut Aller en bas
http://modelisme-naval.jimdo.com/
Jean-Claude 59
Premier maître
Premier maître
Jean-Claude 59

Localisation : Caudry (59)
Navire préféré : Le Superbe La Venus

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyJeu 04 Jan 2018, 14:58

Une très jolie coque.

_________________
Jean-Claude




La discorde est le plus grand mal du genre humain, et la tolérance en est le seul remède.
Voltaire
Revenir en haut Aller en bas
andraud 13780
Aspirant
Aspirant
andraud 13780

Localisation : CUGES-LES-PINS 13780
Navire préféré : le lutèce,

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyJeu 04 Jan 2018, 15:26

super très jolie coque ça avance vite
A +
Michel

_________________
Michel
Revenir en haut Aller en bas
lamiraldu67
Maistrancier
Maistrancier
lamiraldu67

Localisation : Bas-Rhin - Marlenheim
Navire préféré : HMCC Sentinel - Patrouilleur "Tiger" - Yacht Delta 54

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptySam 06 Jan 2018, 13:15

Bonjour !

Suite des travaux

Motorisation : installation et scellement à la Stabilit des jets.
Yacht Delta 54 sur plan au 1/18° Delta_15


Vue de profil : les sorties des jets sont bien parallèles au fond de la coque alors que l'arrière  est oblique
Yacht Delta 54 sur plan au 1/18° Delta_14

Mise en place des systèmes de commande : commande centrale ou inverseur (marche avant/arrière) et commandes de direction.
Les notices fournies avec les kits de montage sont claires et faciles à comprendre.
J'ai opté pour des moteurs 700/13 Turbo.
Yacht Delta 54 sur plan au 1/18° Delta_16

A+

_________________
Bonne journée de la part de lamiraldu67
Voici mes sites de modélisme :
http://modelisme-naval.jimdo.com/
https://bateaux-militaires-modelisme.jimdo.com/
Revenir en haut Aller en bas
http://modelisme-naval.jimdo.com/
andraud 13780
Aspirant
Aspirant
andraud 13780

Localisation : CUGES-LES-PINS 13780
Navire préféré : le lutèce,

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptySam 06 Jan 2018, 17:32

bravo super montage propre bonne continuation
A+
Michel

_________________
Michel
Revenir en haut Aller en bas
lamiraldu67
Maistrancier
Maistrancier
lamiraldu67

Localisation : Bas-Rhin - Marlenheim
Navire préféré : HMCC Sentinel - Patrouilleur "Tiger" - Yacht Delta 54

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyMer 10 Jan 2018, 12:20

Bonjour,

Cabine : découpe des parois latérales (intérieures et extérieures) de la cabine.

Yacht Delta 54 sur plan au 1/18° Delta_17


Encollage des parois latérales. Paroi côté tribord au premier plan et vue intérieure côté babord avec les baguettes de renfort.

Yacht Delta 54 sur plan au 1/18° Delta_18

Découpe des pavillons (CP 1mm)

Yacht Delta 54 sur plan au 1/18° Delta_19


Collage des pavillons sur les parois latérales.

Yacht Delta 54 sur plan au 1/18° Delta_20

A+


_________________
Bonne journée de la part de lamiraldu67
Voici mes sites de modélisme :
http://modelisme-naval.jimdo.com/
https://bateaux-militaires-modelisme.jimdo.com/
Revenir en haut Aller en bas
http://modelisme-naval.jimdo.com/
rico67
Second Maître
Second Maître
rico67

Localisation : Alsace

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyJeu 11 Jan 2018, 19:51

bonjour, ça avance bien, tu est parti pour nous faire un superbe bateau !

_________________
Eric
Revenir en haut Aller en bas
patdxfr
Maître principal
Maître principal
patdxfr

Localisation : Corse d'en bas

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyJeu 11 Jan 2018, 21:48

lamiraldu67 a écrit:

Yacht Delta 54 sur plan au 1/18° Delta_16

Hello !
Je ne sais pas si tu as déjà fait fonctionner tes servos, mais le montage ne me parait pas terrible !!!
Le servo de direction devrait être plus en arrière pour que les rotations soient dans même sens.

Pour le reverse, il tire de guingois, mais c'est moins dramatique Smile

regarde le plan de rooky :

Yacht Delta 54 sur plan au 1/18° Pos_310

Pat_2b

_________________
Yacht Delta 54 sur plan au 1/18° Bandea11
Revenir en haut Aller en bas
http://pdurieux.free.fr/
lamiraldu67
Maistrancier
Maistrancier
lamiraldu67

Localisation : Bas-Rhin - Marlenheim
Navire préféré : HMCC Sentinel - Patrouilleur "Tiger" - Yacht Delta 54

MODELISME
Maquettes en cours:
Maquettes en Projet:

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyDim 14 Jan 2018, 13:15

cheers
J'ai effectué le montage conformément à la notice fournie par KMB (Albertus a fait le même montage concernant son RB-M 45 Ft de l’USCG).
Lors de l'achat de ma radio Spectrum DX6i et pour m'initier à son fonctionnement j'en avais profité pour amener le bateau chez mon vendeur modéliste. Tout semblait OK !
Maintenant on verra les essais sur l'eau quand le modèle sera terminé.......

_________________
Bonne journée de la part de lamiraldu67
Voici mes sites de modélisme :
http://modelisme-naval.jimdo.com/
https://bateaux-militaires-modelisme.jimdo.com/
Revenir en haut Aller en bas
http://modelisme-naval.jimdo.com/
patdxfr
Maître principal
Maître principal
patdxfr

Localisation : Corse d'en bas

Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° EmptyDim 14 Jan 2018, 14:43

Fais un essai doucement de la direction : tu verras que le servo va faire avancer la tringle de commande vers l'avant, alors que les palonniers des tuyères ont tendance à les faire reculer : la tringle va se tordre !

Pat_2b

_________________
Yacht Delta 54 sur plan au 1/18° Bandea11
Revenir en haut Aller en bas
http://pdurieux.free.fr/
Contenu sponsorisé




Yacht Delta 54 sur plan au 1/18° Empty
MessageSujet: Re: Yacht Delta 54 sur plan au 1/18°   Yacht Delta 54 sur plan au 1/18° Empty

Revenir en haut Aller en bas

Yacht Delta 54 sur plan au 1/18°
Revenir en haut
Page 1 sur 4Aller à la page : 1, 2, 3, 4  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL LINERS, MARINE CIVILE & OFNIS-
Sauter vers:
