MessageSujet: Re: L'Astrolabe coque cuivrée au 1/50 Mantua avec modification plans AAMM   Mer 29 Nov 2017, 21:12

Bonsoir et merci pour vos commentaires.

En réponse à Magellan, j'ai en effet utilisé 2 gabarits selon le modèle de cap de moutons utilisés. (9 et 5 mm de mémoire). Pour le calcul de la taille, c'est tout simple les grands caps de moutons ont 2 étriers de même taille, de manière à venir reposer en appui sur les pré-ceintes. Pour les plus petits 1 seul étrier qui repose sur le haut de la pré-ceintes. La taille de la cadène (CF photo du post) est le double de la taille de l'étrier. La taille de la cadène + 1 étrier représente la distance entre le dessous du porte cap de mouton et le haut de la pré-ceinte.
Revenir en haut Aller en bas
THIMARIE
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: L'Astrolabe coque cuivrée au 1/50 Mantua avec modification plans AAMM   Mer 06 Déc 2017, 16:26

Bonjour à tous

Opération suivante : équipement du pont.

Construction d'un gabarit pour la construction des caillebotis et la prise en compte du bouge du pont, échelle...















Revenir en haut Aller en bas
THIMARIE
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: L'Astrolabe coque cuivrée au 1/50 Mantua avec modification plans AAMM   Mer 06 Déc 2017, 20:48

Equipement du pont :

fabrication des mantelets de canons et de leurs ferrures à l'aide d'un gabarit. Fixation des mantelets sur la muraille.











Revenir en haut Aller en bas
THIMARIE
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: L'Astrolabe coque cuivrée au 1/50 Mantua avec modification plans AAMM   Mer 06 Déc 2017, 21:26

Installation de l'artillerie sur le pont :

Réalisation des crochets et des anneaux d'encrages à fixer sur la muraille de chaque coté des sabords.












Fabrication d'un petit outil pour réaliser des lovages à plat des manoeuvres des canons :

Pour cela :
un tube creux de laiton de diamètre 3 mm
2 tubes qui peuvent coulisser sur les tubes de laiton avec 2 rondelles du diamètre de l'enroulement souhaité, collés à ces 2 bouts de tubes
2 clous
1 ressort de stylo à bille
2 rondelles de plastique du diamètre des rondelles de métal

Le principe : perçage de 3 trous dans le tube de laiton, le premier à l'extrémité avec le clou en travers pour bloquer la rondelle, le second trou non traversant pour coincer le fil, le troisième pour bloquer le ressort et sa rondelle.



Voilà l'outil opérationnel. Tremper le cordage dans un mélange de colle blanche et d'eau (50/50), positionner le bout du cordage dans le trou prévu à cet effet. Laisser le ressort jouer son rôle presseur et venir mettre les 2 rondelles en contact du fil, enrouler le fil en faisant, tourner l'axe entre ses doigts. Laisser sécher avant de démouler.
Pour démouler : retirer le clou de blocage et le ressort du bas, retirer l'écrou en métal. La rondelle plastique reste collée au cordage, passer un cutter pour décoller la rondelle plastique, puis l'autre rondelle plastique.

Voilà le résultat :

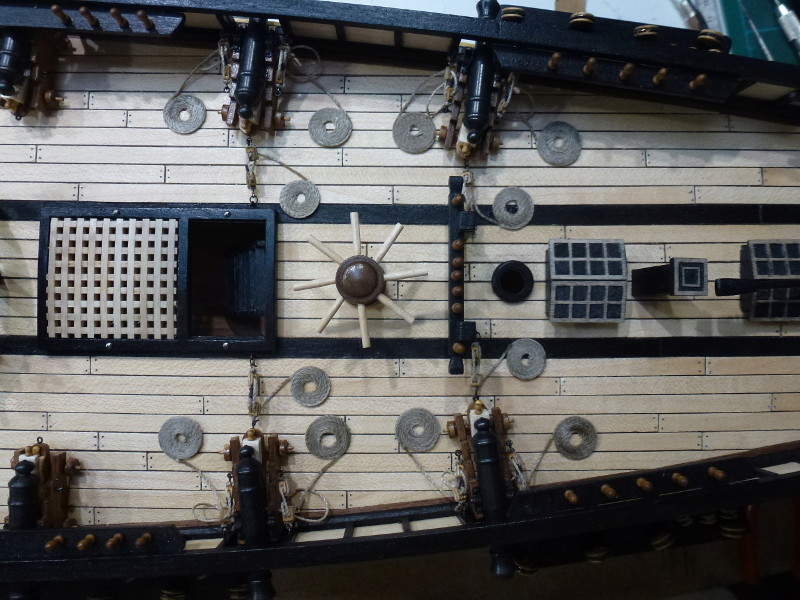

Vue d'ensemble du pont avec le gréement de l'artillerie de marine


Revenir en haut Aller en bas
caputsyl
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Captieux (sud gironde)33
Navire préféré : Soleil royal /riva

MessageSujet: Re: L'Astrolabe coque cuivrée au 1/50 Mantua avec modification plans AAMM   Mer 06 Déc 2017, 22:18

Bonjour , Bravo pour l'astuce d'enroulement beau travail
A° Jeanclaude
Revenir en haut Aller en bas
Fred P.
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Grenoble
Navire préféré : Pen Duick, L'Hermione, L'Indiscret, Chaloupe armée

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: L'Astrolabe coque cuivrée au 1/50 Mantua avec modification plans AAMM   Mer 06 Déc 2017, 23:12

Bonjour Thimarie,
Remarquable travail ! Beaucoup de précision, de soin et de bonnes astuces à retenir.
Personnellement je ne suis pas fan des cordages trop bien enroulés sur le pont mais c'est une question de goût.
Deux remarques qui me viennent en parcourant tes photos :
- Pourquoi avoir bordé la coque avec deux couches de noyer pour finalement recouvrir tout ce beau travail par du cuivre (qui est par ailleurs très beau lui aussi) ?
- Les caillebotis ne s'arrêtent normalement pas sur des demi-trous et les lattes du dessus devraient être longitudinales. Les vrais caillebotis sont constitués de barrots courbés en fonction du bouge du pont et entaillés pour recevoir les lattes longitudinales.
Voici par exemple les caillebotis de l'Hermione :


Les mêmes vues par dessous :


Amitiés
Fred
Revenir en haut Aller en bas
THIMARIE
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: L'Astrolabe coque cuivrée au 1/50 Mantua avec modification plans AAMM   Mer 06 Déc 2017, 23:20

Merci Fred pour tes commentaires.

En ce qui concerne la coque, j'ai utilisé le bois de noyer de la boîte Mantua pour le premier bordé. Et comme j'avais du stock en baguette 0,5 mm (second bordé) et je voulais jouer sur les teintes de bois noyer érable sycomore.

En ce qui concerne les caillebotis, merci, je viens d'apprendre quelque chose, j'étais loin de me douter qu'il y avait une règle.

N'hésite pas si tu vois d'autres choses.

Amitiés

Thierry
Revenir en haut Aller en bas
Magellan
Maistrancier
Maistrancier
avatar

Navire préféré : Marine XVIII ème, XIX ème

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: L'Astrolabe coque cuivrée au 1/50 Mantua avec modification plans AAMM   Mer 06 Déc 2017, 23:41

Beau travail cette Astrolabe réalisée avec un grand soin esthétique . Moi non plus je ne suis pas fan des enroulements de bouts sur le pont qui ne se pratiquaient quasiment pas.(voir pas du tout) J'adore ce bateau dont je termine en ce moment et laborieusement le gréement. Pour ma part il ne s'agit pas du kit Mantua, j'ai les plans de l'AAMM qui diffèrent quelque peu du plan Mantua que j'ai pu consulter.Cela m'a posé quelques dilemmes. Je suis passé au musée de la marine l'an passé, juste avant sa fermeture au Trocadéro et j'ai pris quelques photos du modèle désigné Astrolabe .Mais il s'agit en fait là bas de la corvette la Lionne qui n'est autre que l'une de ces 11 corvettes destinées au transport militaire des chevaux de troupe.La figure de proue ne laisse aucun doute. La Coquille future Astrolabe fait partie de ces 11 navires construits au début du 19ème siècle.Quelques photos prises au musée m'ont été d'un réel Secours. J'en poste quelques unes si tu en veux d'autres je peux te les poster par mail pour éviter d'encombrer ton sujet. Amitiés à toi, c'est un réel plaisir de suivre ton Chantier. Jacques













Dernière édition par Magellan le Jeu 07 Déc 2017, 09:48, édité 1 fois
Revenir en haut Aller en bas
gavouot 06
Maître
Maître


Localisation : nice 06
Navire préféré : chébec indiscret

MessageSujet: Re: L'Astrolabe coque cuivrée au 1/50 Mantua avec modification plans AAMM   Jeu 07 Déc 2017, 07:42

Beau travail plein d'idées et d'astuces.
Amitiés

JPG
Revenir en haut Aller en bas
WAG07100
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Bouches-du-Rhône
Navire préféré : SOVEREIGN OF THE SEAS

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: L'Astrolabe coque cuivrée au 1/50 Mantua avec modification plans AAMM   Jeu 07 Déc 2017, 08:47

le Pont je le trouve très réaliste compliment

_________________
Revenir en haut Aller en bas
Ekis
Premier maître
Premier maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: L'Astrolabe coque cuivrée au 1/50 Mantua avec modification plans AAMM   Jeu 07 Déc 2017, 13:11

Je ne suis pas non plus fan des enroulements de cordage au sol, je pense que c'est plus une habitude de yachting du 20è siècle qu'une tradition de marine, mais je respecte le choix.
Le pont est en tous cas très bien réalisé, très propre et net !
Et je suis d'accord avec Fred sur les caillebotis : ils ne se coupent pas au milieu des cellules.

Juste pour info (je me doute que tu ne vas pas redécoller) : les barres du cabestan devaient être plus longues et démontables, c'est la raison pour laquelle le tien devrait être plus proche de ton échelle de descente (que l'on couvrait d'un caillebotti pour faire les manoeuvres) et laisser plus de place du côté du râtelier. Smile

_________________
Revenir en haut Aller en bas
chris33
Maître
Maître
avatar

Localisation : bordeaux
Navire préféré : ur

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: L'Astrolabe coque cuivrée au 1/50 Mantua avec modification plans AAMM   Jeu 07 Déc 2017, 14:57

hello
trés beau travail bravo bien soigner Very Happy
Revenir en haut Aller en bas
THIMARIE
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: L'Astrolabe coque cuivrée au 1/50 Mantua avec modification plans AAMM   Sam 09 Déc 2017, 11:06

Mise en place de la mature :

Beaupré







Installation des mats et réalisations des Hunes











Revenir en haut Aller en bas
ghostidem2003
Maître
Maître
avatar

Localisation : Toulouse

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: L'Astrolabe coque cuivrée au 1/50 Mantua avec modification plans AAMM   Sam 09 Déc 2017, 15:14

bonjour THIMARIE
beaucoup de conseils judicieux sur tes dernières manips. tant mieux cela fait avancer dans le bon sens et surtout démontre que cette Astrolade intéresse.
je vais donc moi aussi t'apporter mon observation. je m'étonne que personne ne l'ai d'ailleurs relevé sur tes superbes photos. elle concerne donc tes caillebotis. sauf erreur, il me semble que les caillebotis doivent etre amovible et donc être équipés d'un encadrement comme on peut le constater sur la photo de l’Hermione proposé par Fred



et aussi celle de de la corvette la Lionne tiré du musée de la marine proposé par Magellan.



rien de grave au final car j'ai moi aussi fait la même "impasse" sur mon précédent SJ Népomuceno.



je suis persuadé que ces encadrements seront présents sur ta prochaine maquette. sinon, c'est une très belle construction que tu nous propose que je suis depuis fin novembre.
en attendant la suite ...
amitiés
rafael
ps : merci de ta visite sur mon SOS ...

_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup.
Revenir en haut Aller en bas
THIMARIE
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Chelles (77)
Navire préféré : Les bateaux de travail, mais pas que

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: L'Astrolabe coque cuivrée au 1/50 Mantua avec modification plans AAMM   Sam 09 Déc 2017, 15:22

Merci Rafael pour tes commentaires. C'est vrai, j'ai pas vu pour les caillebotis j'ai pas vu, pourtant quand je regarde de plus près les plans de l'AAMM, j'aurai du le voir. Faut dire que les plans sont au centième, et que la qualité de la vue n'est plus la même qu'il y a 30 ans...
Quand à ton SOTS, je renouvelle mon appréciation : MAGNIFIQUE, MAGISTRALEMENT construit. J'ai récupéré un SOTS Mantua ou il n'y a que la coque de débutée, ton Post sera ma référence le jour ou je m'y attaquerai.

Amicalement,

Thierry
