 Chasseur de sous-marins CH123 au 1/50 selon plans AAMM

Aller en bas
Aller à la page : 1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant
AuteurMessage
Stephane80
Maître
Maître
Stephane80

Localisation : Banlieue lyonnaise

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyJeu 26 Oct 2017, 11:18

Bonjour à tous,

C’est parti pour un petit gris, mon premier navire de guerre, j’ai donc commencé la construction du chasseur de sous-marins CH123 en scratch au 1/50 d’après les plans de l’ AAMM.

Il appartient à la classe de chasseurs américains SC-497 construits par les américains durant la 2nde guerre et dont une cinquantaine a été transférée à la France ainsi qu’à l’union soviétique.

Il a été fabriqué dans l’état du Vermont à Shelburne en 42, mis en service en Novembre 42 sous le nom SC-1029, puis livré à la France en Octobre 44 et renommé CH-123.

Voici une photo de son lancement (Aout 42 je crois) accompagné du SC-1030. Le Vermont n’ayant aucune façade maritime, je pense que le lancement a probablement eu lieu sur les rives du lac Champlain. (source : http://salutetofreedom.org/vt.html)

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Sc102910

Un modèle au 1/100 du CH123 a déjà été présenté par Alain Teneze sur ce forum.

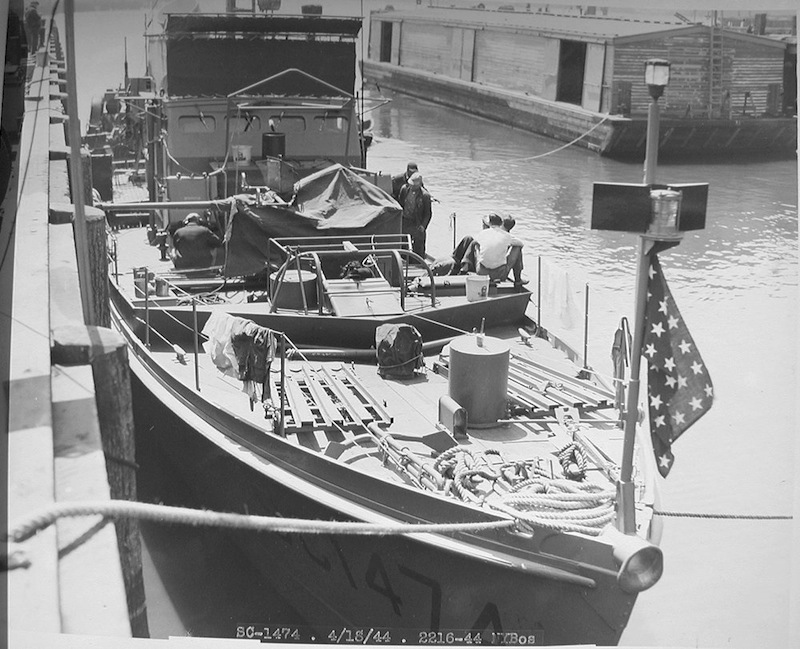

Voici une photo d'une magnifique maquette d'un sistership, le SC1474 (source :http://www.fineartmodels.com/Sub_Chaser.html#0), auquel je vais m'efforcer de faire ressembler mon CH123 . Wink

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Sc147410

Quelques infos techniques :
-       construction bois
-       longueur  33,8 m
-       138 tonnes pleine charge
-       2 diesels de 1540 cv
-       vitesse 15 nœuds, maxi 21 nœuds
-       armement : 1 canon de 40, 3 canons de 20, 2 lance-grenades

Au 1/50 il mesurera 67,5 cm de long sur 11,5 cm de large à peu près.

Construction classique de la coque, quille, couples, bordés, avec des blocs de balsa à l’avant afin d’obtenir une étrave très fine.

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Dscf4110

 Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Dscf4111

On distingue les sorties d'échappement rectangulaires des diesels sur les côtés. Ils sont fabriquée en baguette plastique de 0,75 et montés pendant le bordage de la coque

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Dscf4112

 Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Dscf4113

Bien que la coque soit en bois, j'ai préféré cette fois la faire bien lisse sans laisser les bordés apparents.
Après une bonne séance de ponçage et de masticage (j'ai utilisé de l'enduit de masticage en bombe trouvé en magasin de bricolage pour la finition):

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Dscf4114

 Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Dscf4116

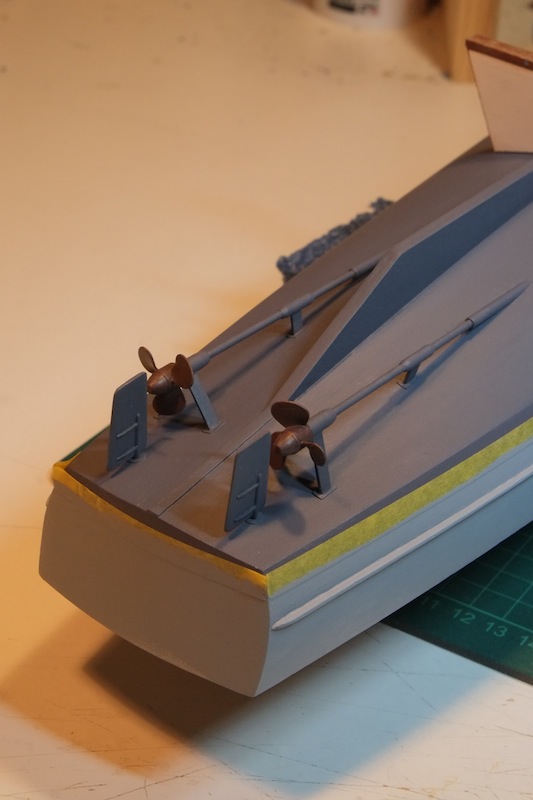

Préparation des tubes et chaises d'étambot, (hélices et gouvernails sont posés à blanc pour le moment) et avec un peu de peinture c'est tout de suite mieux :

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Dscf4117

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Dscf4118

 Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Dscf4119

La mise en peinture de la coque est bien entamée: pour les oeuvres vives j'ai choisi la peinture "Coup de coeur" de Tollens qui est très proche du RAL 7031, et pour les oeuvres mortes j'ai préparé moi-même la peinture gris clair assez proche du RAL7040 je pense. ( au jugé : blanc+noir+bleu+une petite touche de marron pour atténuer un peu la vivacité du bleu)

Voilà pour le moment. La suite ce sera le pont.

A bientôt

Stéphane
Revenir en haut Aller en bas
lionel45
Vice-Amiral
Vice-Amiral
lionel45

Localisation : Gien 45500
Navire préféré : Les IJN la DKM et les autres

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyJeu 26 Oct 2017, 12:24

Un bien joli montage tout en finesse et propreté  Very Happy on a du mal à croire que la coque est lattée  Rolling Eyes très gros travail sur la préparation bravo à toi cheers  je m'installe sur le canapé de La Royale pour la suite  Wink

_________________
Aspirine. Epouse d'un aspirant, généralement très élégante, elle donne à la mode un caractère particulier, un "Cachet" d'aspirine.
Muriel Robin
Amicalement
Lionel Wink
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
papylolo

Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyJeu 26 Oct 2017, 13:20

Bonjour Stephane80
très beau chantier
bonne continuation
@mitié Lolo

_________________
Chasseur de sous-marins CH123 au 1/50 selon plans AAMM 85_ven10 Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Chouan11
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyJeu 26 Oct 2017, 14:20

Le bonjour te va
Très, très beau travail minutieux pour un rendu superbe.

_________________
MIKE L'ANCIEN VOUS SOUHAITE UN JOYEUX NOEL ET UNE BONNE ANNEE :

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM 13784010
Revenir en haut Aller en bas
Stephane80
Maître
Maître
Stephane80

Localisation : Banlieue lyonnaise

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyJeu 26 Oct 2017, 16:38

Merci à vous 3 !! Wink
Revenir en haut Aller en bas
jerome v
contre-amiral
contre-amiral
jerome v

Localisation : Doudeauville

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyJeu 26 Oct 2017, 17:29

Encore une petite merveille en préparation, le chantier démarre fort, bravo Stéphane cheers  Je vais suivre bounce

_________________
Bien cordialement. Jérôme. cheers
Revenir en haut Aller en bas
Nicolas42
Major
Major
Nicolas42

Localisation : 42450 Sury Le Comtal
Navire préféré : Les maquettes navigantes (voiliers et chalutiers)

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyVen 27 Oct 2017, 12:00

Bonjour,

Je m'installe moi aussi pour suivre ce chantier.
Bon courage pour la suite !

_________________
Nicolas
Revenir en haut Aller en bas
Stephane80
Maître
Maître
Stephane80

Localisation : Banlieue lyonnaise

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyVen 27 Oct 2017, 16:08

Merci à vous Jérome et Nicolas ! Wink
Revenir en haut Aller en bas
Stilgart
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
Stilgart

Localisation : Bauvin, entre Lens et Lille
Navire préféré : Abeille ...

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyVen 27 Oct 2017, 19:50

deja ca commence fort !!!!
c'est beau ... c'est tout !
++
Revenir en haut Aller en bas
Stephane80
Maître
Maître
Stephane80

Localisation : Banlieue lyonnaise

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyJeu 09 Nov 2017, 11:44

Bonjour à tous et merci pour vos encouragements !  Wink

et bien voilà, j'y ai passé pas mal de temps mais le pont et son pavoi sont enfin terminés et posés :

Le logement de l'écubier de proue :

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Dscf4120

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Dscf4121

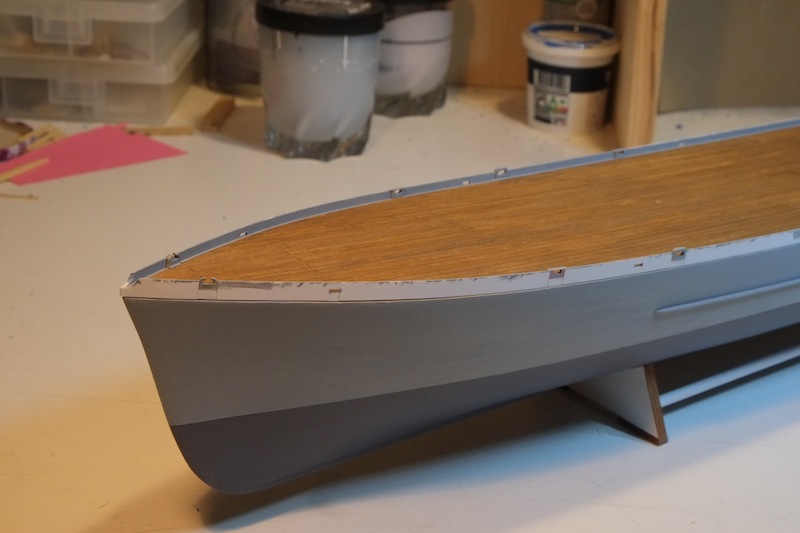

Le pavoi ne dépasse que de 3 mm au dessus du pont et est percé de multiples chaumards ouverts ou fermés et de dalots.

Pose de la tôle de renfort à l'avant (en carton de 2/10 mm) et des défenses:

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Dscf4210

 Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Dscf4211

Et la coque terminée :

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Dscf4212

 Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Dscf4213

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Dscf4214

A bientôt !

Stéphane
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyJeu 09 Nov 2017, 13:13

Le bonjour te va,
tu peux être fier de ta réalisation, elle est bien réalisée !

_________________
MIKE L'ANCIEN VOUS SOUHAITE UN JOYEUX NOEL ET UNE BONNE ANNEE :

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM 13784010
Revenir en haut Aller en bas
lionel45
Vice-Amiral
Vice-Amiral
lionel45

Localisation : Gien 45500
Navire préféré : Les IJN la DKM et les autres

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyJeu 09 Nov 2017, 17:58

Magnifique travail  cheers bravo à toi Stéphane  à bientôt pour la suite Wink

_________________
Aspirine. Epouse d'un aspirant, généralement très élégante, elle donne à la mode un caractère particulier, un "Cachet" d'aspirine.
Muriel Robin
Amicalement
Lionel Wink
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyJeu 09 Nov 2017, 21:12

Cette coque est magnifique, bravo ! Wink

_________________
Amicalement,
Pierre
Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Richel10
Revenir en haut Aller en bas
32Dundee
Crocodile
Crocodile
32Dundee

Localisation : Les clayes sous bois
Navire préféré : Bismarck

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyJeu 09 Nov 2017, 21:36

Ta coque est vraiment superbe  Very Happy

_________________
Jean-françois

Terminé : Marceau (Heller 1/400) ICI , DUKW (Italeri 1/72) ICI , HMS King Georges V (Heller 1/400) ICI et ICI
Revenir en haut Aller en bas
jerome v
contre-amiral
contre-amiral
jerome v

Localisation : Doudeauville

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyVen 10 Nov 2017, 07:01

Tout est net et sans bavure, c'est magnifique, bravo Stéphane cheers

_________________
Bien cordialement. Jérôme. cheers
Revenir en haut Aller en bas
Stephane80
Maître
Maître
Stephane80

Localisation : Banlieue lyonnaise

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyVen 10 Nov 2017, 10:23

Merci pour vos messages bien sympa ! ça fait plaisir ! Wink

La suite ne va pas être facile, il va falloir s'accrocher ! Wink
Revenir en haut Aller en bas
Solfig57
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe


Localisation : Moselle (57)
Navire préféré : Beaucoup !

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyVen 10 Nov 2017, 10:39

bonjour !

Le début est fantastique et très prometteur. Félicitations !

Je vais suivre ton montage.

Je ne connaissais pas l'enduit à la bombe, je viens d'apprendre quelque chose. Merci !

Didier
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyVen 10 Nov 2017, 12:27

Pour info la photo du modèle que tu présentes, c'est quand même du "Fine Art Models",
pour moi la référence ultime... Smile

Si cela tente l'un d'entre vous, il reste un exemplaire à vendre au prix de 6 500,00 USD...!
Petit détail:
Chasseur de sous-marins CH123 au 1/50 selon plans AAMM S-subc10

_________________
Amicalement,
Pierre
Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Richel10
Revenir en haut Aller en bas
Stephane80
Maître
Maître
Stephane80

Localisation : Banlieue lyonnaise

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyVen 10 Nov 2017, 13:31

En effet Pierre, les maquettes de Fine Art Models sont exceptionnelles, une référence tu as raison  ! Wink
Mais bon … en toute modestie rien n'interdit de s'en inspirer ! Wink

@Didier : oui, l'enduit en bombe est vraiment agréable à utiliser. J'ai découvert ça sur ce forum grâce à l'ami Restater. C'est une base acrylique qui adhère parfaitement sur le bois et se ponce très facilement. Il révèle bien tous les défauts et la peinture accroche très bien dessus. Tu en trouves dans les magasins de bricolage et aussi chez les marchands d'accessoires auto rayon carrosserie.

Merci à vous !
Revenir en haut Aller en bas
Pierre66
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
Pierre66

Localisation : Perpignan
Navire préféré : PA Joffre

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyVen 10 Nov 2017, 14:25

Au vu de la qualité de ta coque, tes standards me semblent déjà bien élevés !
Je suis admiratif... affraid
Je vais suivre ce montage avec attention (et tous ceux qui voudrons bien t'accompagner !)  Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Ok_je_10

Bon courage Stéphane Wink

_________________
Amicalement,
Pierre
Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Richel10
Revenir en haut Aller en bas
romilly
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
romilly

Localisation : Romilly/sur/seine - Aube

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyVen 10 Nov 2017, 15:26

très belle coque. Belle peinture, vivement la suite
Revenir en haut Aller en bas
ch'guss
Vice-Amiral
Vice-Amiral
ch'guss

Localisation : Armentieres 59

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyVen 10 Nov 2017, 19:10

Salut Stéphane travail remarquable
J'ai espacé les photos de tout ton post pour mieux admirer ton travail
Courage pour la suite

Amitiés Bruno cheers cheers

_________________
Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Signat12

 La seule façon d'avoir un ami est d'en être un (Ralph Waldo Emerson )
Revenir en haut Aller en bas
http://bruno59.forumactif.com/forum
Stephane80
Maître
Maître
Stephane80

Localisation : Banlieue lyonnaise

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyVen 10 Nov 2017, 20:08

Merci beaucoup à vous ! Wink
Bruno, oui, pour les photos, tu as bien fait, c'est mieux comme ça ! Je n'avais pas réalisé que selon la dimension ou la résolution de l'écran la disposition horizontale pouvait poser des difficultés.
Bon week-end !
Stéphane
Revenir en haut Aller en bas
Nicolas42
Major
Major
Nicolas42

Localisation : 42450 Sury Le Comtal
Navire préféré : Les maquettes navigantes (voiliers et chalutiers)

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyVen 10 Nov 2017, 22:09

Bonsoir,

TA coque est absolument splendide!

_________________
Nicolas
Revenir en haut Aller en bas
TENEZE Alain
Premier maître
Premier maître


Localisation : Amiens
Navire préféré : Richelieu, cuirassés US, Monitor US, LCM3

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM EmptyMar 14 Nov 2017, 17:38

Bonjour Stephane,

Joli travail sur la coque, elle est très très belle et propre, bravo!

Alain
Revenir en haut Aller en bas
Contenu sponsorisé




Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty
MessageSujet: Re: Chasseur de sous-marins CH123 au 1/50 selon plans AAMM   Chasseur de sous-marins CH123 au 1/50 selon plans AAMM Empty

Revenir en haut Aller en bas

Chasseur de sous-marins CH123 au 1/50 selon plans AAMM
Revenir en haut
Page 1 sur 9Aller à la page : 1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL COQUES GRISES-
Sauter vers:
