MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Lun 13 Nov 2017, 12:33

Le bonjour te va,
je ne connais pas ce voilier donc je suis un peu sec en conseil.
J'ai déjà donné mon avis sur la coque non bordée.

_________________
Revenir en haut Aller en bas
corre claude
Matelot
Matelot
avatar

Localisation : 29120 Plomeur
Navire préféré : Du Chayla

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Mar 14 Nov 2017, 22:43

Pose du bordé
Il se fait à partir haut des couples.
Le modèle proposé dans le kit se fait en posant d'abord le pont.
Les couples sont par avant mises en forme, essentiellement en utilisant une râpe "artisanale" constituée de papier de verre collé sur une planchette.
Cette râpe servira tout au long de la construction à mettre en forme les couples et tous les listeaux.
Dans les endroits trop "cambrés" utilisation parcimonieuse d'une râpe rotative
Le collage se fait en deux étapes avant et arrière simultanément sur babord et tribord.
Utilisation de colle à bois cellulosique déposée à l'aide d'une tige métallique (pour éviter les débordements)
Le premier rang est facile à coller: il suffit de suivre les couples en s'aidant de pinces, élastique, épingles, le travail est facilité en ramollissant les listeaux avec un  nettoyant vapeur du commerce.







la pose du second rang de bordage se complique, mais nous verrons ceci à la prochaine édition.
CC Laughing
Revenir en haut Aller en bas
Doulos54
Maistrancier
Maistrancier
avatar

Localisation : Vandoeuvre les Nancy
Navire préféré : Voiliers anciens

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Mer 15 Nov 2017, 18:14

Question de forme que tu t'est peut-être posé : la coque finition peinture ou bois ?
j'aime beaucoup celle ci-dessous,  qu'en pense-tu ?


_________________
Bien cordialement,
Daniel.
Revenir en haut Aller en bas
ghostidem2003
Premier maître
Premier maître
avatar

Localisation : Toulouse

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Mer 15 Nov 2017, 18:59

bonsoir Claude
un nouveau "Pourquoi-Pas" après celui, en autre, de pbuskowa. très bien ce pas à pas avec de nombreuses photos et explications.
si tu le permet, je suis étonné que personne n'ai relevé une petite anomalie sur une de tes photos.



mais depuis tu as fais le nécessaire pour rectifier. ce petit commentaire pour rappeler la nécessité de bien préparer son chantier.
je vais donc suivre également avec plaisir cette construction.
CDT
rafael

_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup. Twisted Evil
Revenir en haut Aller en bas
corre claude
Matelot
Matelot
avatar

Localisation : 29120 Plomeur
Navire préféré : Du Chayla

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Mer 15 Nov 2017, 19:58

A Doulos54
Je me tiens aux couleurs d'origine à savoir essentiellement le rouge et le blanc.
Peinture acrylique, mais j'y reviendrais.
Je crois que j'aurais préféré un vernis ou une finition bois. La réalisation que tu présente est très belle, mais on aimerait avoir les photos détaillées de la réalisation.
Mais nous y reviendrons.
A Gostidem2003
Je me suis rendu compte comme toi que la quille paraissait bombée, mais j'ai posté cette photo quand même  surtout pour faire la proue réalisée dans une pièce monobloc.
L'effet bombé est sans doute du à la photo car dans les photos suivantes, la quille est serrée entre les mâchoires de mon établi portatif donc droites par définition.
Le cintrage de la quille a été mon soucis permanent, d'autant que j'ai utilisé du balsa pour la réaliser (voir plus haut)
Il en est de même pour mon "chantier mobile" que je vous montrerais à la prochaine communication
CC Surprised

Revenir en haut Aller en bas
corre claude
Matelot
Matelot
avatar

Localisation : 29120 Plomeur
Navire préféré : Du Chayla

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Mer 15 Nov 2017, 21:34

Correction
A Gostidem2003
Je me suis rendu compte comme toi que la quille paraissait bombée, mais j'ai posté cette photo quand même  surtout pour faire voir la proue réalisée dans une pièce monobloc.
CC Evil or Very Mad
Revenir en haut Aller en bas
Doulos54
Maistrancier
Maistrancier
avatar

Localisation : Vandoeuvre les Nancy
Navire préféré : Voiliers anciens

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Jeu 16 Nov 2017, 06:30

Tu fais bien Claude, celà nous permet de progresser.
On suit ton travail avec interet, merci du partage,

_________________
Bien cordialement,
Daniel.
Revenir en haut Aller en bas
corre claude
Matelot
Matelot
avatar

Localisation : 29120 Plomeur
Navire préféré : Du Chayla

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Ven 17 Nov 2017, 22:53

Pose des "Bordés
Présentation du "chantier mobile"



Le chantier mobile questcestqueçà
C'est un vieil outil utilitaire que j'ai créé il y a bien longtemps .
Je le coince dans mon établi mobile et je peux ainsi maintenir la coque de mon bateau par la quille et faire pivoter le bateau de manière à suivre les anciens liteaux posées sur toute la longueur , en économisant les torsions de la colonne vertébrale, et de bien suivre la pose du bordé suivant.


Pose du 2eme bordé (et suivants)









Le 2eme bordé se fait en collant soigneusement le second au premier et aux couples. Personnellement, je dépose la colle à l'aide d'une tige métallique, pour la régularité, et éviter les excès de colle.
Un bordé est constitué de 2 liteaux coupés à bonne dimension sur place.
Avant, on aura aminci celui de l'avant (¼ à peu près), celui de l' arrière environ de moitié.La « râpe artisanale » sert à régulariser cette coupe effectuée au couteau (Pradel dans mon cas), mais aussi à réaliser un chanfrein sur toute la tranche du liteau, pour épouser au lieux la courbure des couples.
(Suis-je clair)
L'utilisation du nettoyeur vapeur permet de ramollir les liteaux pour suivre la forme des couples.
Le maintien en place pendant la prise de la colle a lieu en utilisant tous les moyens avouables : pinces, pinces à linge (dans ce cas utiliser un modèle bois à laquelle on coupe une partie de l'une des têtes), pinces croc, élastiques, et comme j'ai la chance d'habiter le Pays bigouden, j'ai réussi à trouver des épingles à tête fines (pour coiffes?),  assez rigides dont je fais une utilisation immodérée (Bohin N°11).
Hélas, malgré mes précautions, (diminution de la largeur des extrémités des liteaux), je vois que l'avant avance plus vite que l'arrière et que ma coque risque se terminer en sifflets douteux au niveau de la quille.
Que faire ? Vous le saurez si vous avez la patience de me suivre...
En attendant voici les étapes de réalisation de cette phase, et vous avez sur les dernières photos un aspect bien avancé de mon ébauche de coque.
A bientôt
CC
Revenir en haut Aller en bas
Ekis
Maître principal
Maître principal
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Sam 18 Nov 2017, 00:22

corre claude a écrit:
Que faire ? Vous le saurez si vous avez la patience de me suivre...
En attendant voici les étapes de réalisation de cette phase, et vous avez sur les dernières photos un aspect bien avancé de mon ébauche de coque.
Bonne méthode Wink
Et on le saura si on relit simplement la page précédente... Laughing Laughing

_________________
Revenir en haut Aller en bas
Doulos54
Maistrancier
Maistrancier
avatar

Localisation : Vandoeuvre les Nancy
Navire préféré : Voiliers anciens

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Sam 18 Nov 2017, 07:57

Trés bien expliqué Claude avec en plus un bon déroulé en photo. Ce pas à pas va faire école, bravo.
Vivement la suite ,

_________________
Bien cordialement,
Daniel.
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Sam 18 Nov 2017, 15:47

Le bonjour te va,
merci de prendre autant pour expliquer la réalisation de la coque !
Beau début !

_________________
Revenir en haut Aller en bas
corre claude
Matelot
Matelot
avatar

Localisation : 29120 Plomeur
Navire préféré : Du Chayla

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Dim 19 Nov 2017, 10:26

D'abord merci aux membres pour leurs commentaires.
J'essaye de rentrer dans les détails, pour être utile aux nouveaux qui voudraient se lancer dans l'aventure.
J'espère que quand j'aurai des problèmes je pourrais compter sur vous, pour être aidé de la même manière et cela ne saurait tarder

Nb Dommage que je n'ai pas trouvé la fonction « Editer » pour apporter de légères corrections à un texte déjà publié


Pose des bordés bas.
Je constate donc que la poupe avance plus vite que la proue, et je me demande comment ceci va se terminer au niveau de la quille.
Je me rappelle alors que cette coque comporte un doublage, pour affronter les éventuels icebergs lors de missions polaires.
Je décide donc de repartir de la quille dès que j'aurai dépassé la ligne (estimée de la flottaison, sachant que le doublage se termine un peu au dessus de cette ligne).
Le rendez vous entre les bordés haut de bas auront donc lieu sous ce doublage, me permettant ainsi de recouvrir les éventuelles imperfections.
La pose du premier bordé est donc jointif à la quille sur tout sa longueur. Celui ci est composé de 2 liteaux.
Sur l'avant, la largeur est toujours diminuée d'un tiers environ , le listeau arrière , reste jointif à la quille jusqu'au dessous de le poupe. (Toujours pour compenser autant que possible la différence de longueur entre la proue , la poupe, et les couples centraux).
Arrive alors le moment ou les bordés haut et bas, se rejoignent au niveau de la poupe... mais ni à l'avant, ni au centre.













Que faire ?
Nous le verrons
au prochain épisode : la pose des bordés « centraux ».
CC tongue


Dernière édition par corre claude le Lun 20 Nov 2017, 22:08, édité 1 fois (Raison : Remise en ordre des photos)
Revenir en haut Aller en bas
Doulos54
Maistrancier
Maistrancier
avatar

Localisation : Vandoeuvre les Nancy
Navire préféré : Voiliers anciens

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Dim 19 Nov 2017, 15:42

tu nous tiens en haleine Claude ...
vivement la suite ,

_________________
Bien cordialement,
Daniel.
Revenir en haut Aller en bas
WAG07100
Maistrancier
Maistrancier
avatar

Localisation : Bouches-du-Rhône
Navire préféré : SOVEREIGN OF THE SEAS

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Dim 19 Nov 2017, 18:01

Travail propre je vais suivre ton montage avec beaucoup de plaisir





Revenir en haut Aller en bas
corre claude
Matelot
Matelot
avatar

Localisation : 29120 Plomeur
Navire préféré : Du Chayla

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Dim 19 Nov 2017, 18:05

Merci pour votre patience.
J'ai un problème pour la présentation des photos, qui ne respectent pas l'ordre chronologique.
Ainsi dans ce cas particulier la 3eme devrait être en dernière position.
à l' attention des administrateurs
(n'existe-t-il pas la fonction "éditer" qui permet de rectifier un message déjà posté ?)
CC Evil or Very Mad
Revenir en haut Aller en bas
Doulos54
Maistrancier
Maistrancier
avatar

Localisation : Vandoeuvre les Nancy
Navire préféré : Voiliers anciens

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Dim 19 Nov 2017, 18:55

t'inquiète pas Claude, notre cher modo va sans doute s'en occuper.
Post comme sa vient on feras bien la différence,
Merci d'avance,

_________________
Bien cordialement,
Daniel.
Revenir en haut Aller en bas
Ekis
Maître principal
Maître principal
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Dim 19 Nov 2017, 20:29

corre claude a écrit:
(n'existe-t-il pas la fonction "éditer" qui permet de rectifier un message déjà posté ?)

Si, tu as un bouton , en haut, à droite de chacun de tes posts Wink

_________________
Revenir en haut Aller en bas
corre claude
Matelot
Matelot
avatar

Localisation : 29120 Plomeur
Navire préféré : Du Chayla

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Dim 19 Nov 2017, 22:06

Merci, je m'en servirais quand l'occasion se présentera, dès que j'aurai vu comment çà fonctionne.
CC Laughing
Et ça ne parait pas compliqué
CC bounce
Photos de la pose des bordés bas remis dans l'ordre.
CC farao


Dernière édition par corre claude le Lun 20 Nov 2017, 22:12, édité 1 fois (Raison : mis en oeuvre de la fonction)
Revenir en haut Aller en bas
corre claude
Matelot
Matelot
avatar

Localisation : 29120 Plomeur
Navire préféré : Du Chayla

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Mar 21 Nov 2017, 18:21

Nb j'ai remis dans l'ordre les photos du chapitre précédent en utilisant la fonction « Editer »


Pose des bordés centraux

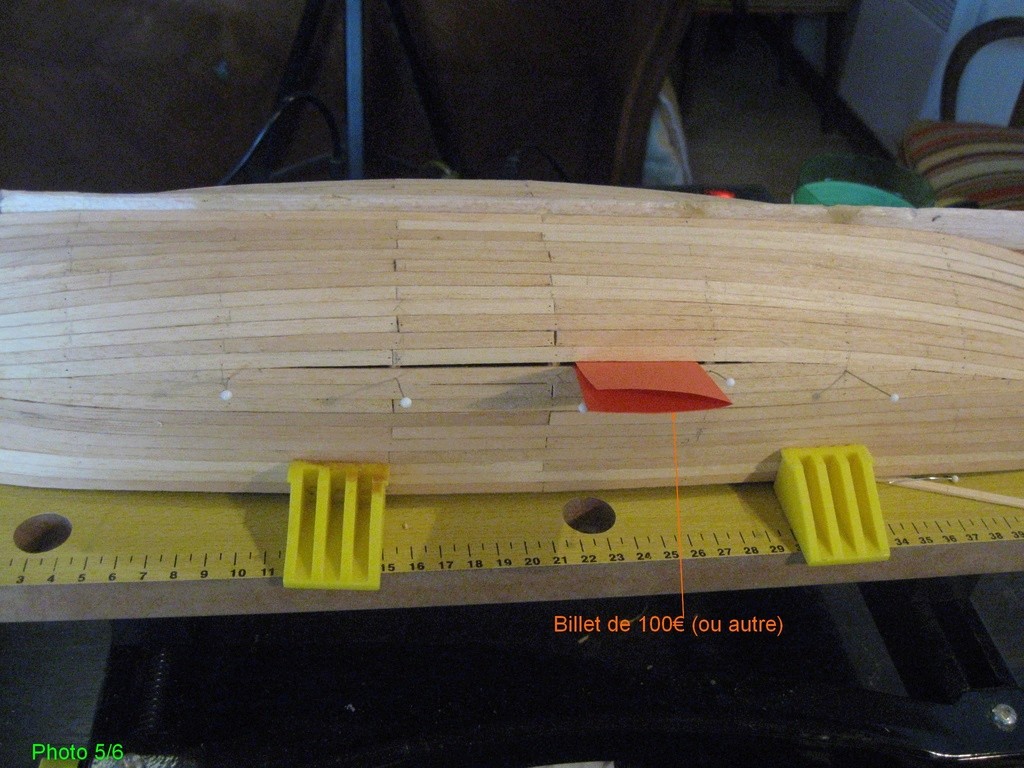

On constate sur la photo 1 que les bordés arrière sont déjà jointifs, alors qu'il subsiste un écart sur la partie avant, et encore plus grand au centre.
La stratégie de comblement des vides est basé sur le principe suivant: poser un coin de compensation après les bordés jointifs , (sur l'arrière). Ce coin fait une largeur de 1 liteau et on complète le bordé vers l'avant. Le liteaux arrière démarre à mi-larguer pour s'élargir vers le centre. Pose du liteau avant diminué à la largeur voulue sur l'avant et s'élargissant vers le centre.
Quand le besoin présente, on peut poser un coin sur l'avant et continuer à border.
(Vous suivez?)
Il va de soit qu'à certains moment une partie du liteau, ou du coin, peut se retrouver dans le vide. On peut poser alors une barre d 'appui (à l'intérieur de la coque)
Ceci se fait à la colle rapide (qui hélas dans ce cas de figure répugne à coller... Brrr)
Je crois que les photos sont suffisamment explicites pour voir comment on ferme la coque.
Au dernier moment une coquetterie : déposer un billet de 100 € dans la tirelire.
Hélas n'en ayant pas sous la main j'ai mis un petit post-it avec la date du jour (Ah,ah).








On pourrait s'étonner au soin mis pour combler l'espace, compte tenu que tout sera caché par la pose du doublage de coque, mais on ne se refait pas. Tout doit être soigné
La suite : doublage de coques.
Revenir en haut Aller en bas
Doulos54
Maistrancier
Maistrancier
avatar

Localisation : Vandoeuvre les Nancy
Navire préféré : Voiliers anciens

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Mar 21 Nov 2017, 18:48

Le résultat est là, bravo, une coque super bien finie avec une méthode personnelle qui va permettre avec facilité un double bordage je crois !
Merci Claude de ce magnifique pas à pas, qui je n'en doute pas servira à plus d'un,

_________________
Bien cordialement,
Daniel.
Revenir en haut Aller en bas
troyti
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Vaucluse
Navire préféré : la Bounty

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Mar 21 Nov 2017, 19:18

bonsoir Claude
du bien belle ouvrage et très explicite
bonne continuation
thierry
Revenir en haut Aller en bas
caputsyl
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Captieux (sud gironde)33
Navire préféré : Soleil royal /riva

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Mar 21 Nov 2017, 23:18

superbe beau travail
A+JC
Revenir en haut Aller en bas
corre claude
Matelot
Matelot
avatar

Localisation : 29120 Plomeur
Navire préféré : Du Chayla

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Mer 22 Nov 2017, 10:29

Merci pour vos commentaires

Pose du doublage coque

Il va de soit, qu'avant d'entreprendre ces travaux, un poçage sommaire s'impose.
Un peu de pâte à bois pour atténuer certaines irrégularités. Et c'est parti.
Oui vite dit, mais je m'aperçois qu'il risque de me manquer quelques liteaux pour l'ensemble du doublage. Pourtant, je n'ai pas l'impression d'avoir gâché de la marchandise, je conserve le moindre bout de bois découpé dans une bouteille plastique décapitée .(Il vaut mieux qu'ils soient tous «de la même série de fabrication, (du même bain, quand on parle de papier pain))
Prudent, j'essaye d'approvisionner d'autre liteaux semblables. Je vous fais grâce de tous les épisodes, mais l'aventure dure 2 mois environ (Et encore ils ne sont pas rigoureusement semblables au liteaux d'origine, mais ils sont tous pareils.).
Les vacances là dessus, et le retard qui s'accumule.
Il ne reste plus qu'à surmonter les problèmes techniques.
Pour cela, inutile de se baser sur la notice fournisseur qui évoque très rapidement le sujet.
Heureusement que l'un des administrateurs du site (que je côtoie par ailleurs sur un autre site « Marine », m'avait signalé l'existence d'un monographie éditée par le amis du Musée de la Marine (à Paris) et moyennant 30 € j'ai des plans plus détaillés)
Je me base sur ces plans, pour définir sur ma coque, les contours du bordage.
Je pense que les photos, sont suffisamment explicites.
On notera que j'utilise les épingles de bigoudènes sans compter. C'est ce qui permet la plus grande précision dans la pose.







A suivre
CC Razz
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Mer 22 Nov 2017, 12:20

Le bonjour te va,
superbe de chez superbe comme coque !

_________________
Revenir en haut Aller en bas
Doulos54
Maistrancier
Maistrancier
avatar

Localisation : Vandoeuvre les Nancy
Navire préféré : Voiliers anciens

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats   Mer 22 Nov 2017, 12:30

Trés beau doublage selon l'historique, bravo cà tient la route ...

_________________
Bien cordialement,
Daniel.
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Pourquoi-Pas. Maquette 1/75e de Billing Boats

Revenir en haut Aller en bas

Pourquoi-Pas. Maquette 1/75e de Billing Boats
Revenir en haut
Page 2 sur 5Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» Si on revoit pour les chars, pourquoi pas pour les navires?
» Pourquoi pas d'inscriptions marginales dans un acte ?
» Pourquoi autant pour avantages sociaux ????
» Pourquoi pas d'hélico sur les frégates E71 ?
» Animatrice .... pourquoi pas vous ????

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
