MessageSujet: Le Golden Hind - 1/85 ème - OCcre   Le Golden Hind - 1/85 ème - OCcre EmptySam 21 Oct 2017, 01:01

Mon premier post dans le chantier naval, aux côtés de prestigieux vaisseaux, je vais essayer de me frayer une place entre deux bordages, voilà voilà...
Ce Navire arrive après  une première maquette, l'Albatros au 1/50 ème de Constructo, donc comme vous vous en doutez, je ne suis pas encore un vieux loup de mer.

Le Golden Hind donc, j'ai flashé sur son château arrière en vadrouillant sur le site d'OCcre.( Le prix était raisonnable également donc ça a aidé)
Un petit historique est je pense le bienvenu:

Le Golden Hind ou Golden Hinde est un gallion corsaire Anglais qui a servi sous les ordre du célèbre Sir Francis Drake, notamment pour avoir combattu contre l"'invincible Armada " pendant la Guerre contre l'Espagne de 1585. Le navire est quant à lui célèbre pour avoir effectué un tour du globe entre 1577 et 1580. Le golden Hind s'appellait à l'origine le Pellican mais il fût rebâtisé par Drake en l'honneur de son mécène dont les armoiries étaient une biche (le navire arbore en figure de proue une magnifique tête de biche). Après son service, en hommage aux exploits du vaisseau et de son capitaine, le navire fût ancré à Deptford et reconverti en navire-musée pendant une centaine d'année avant que la pourriture ne force sa démolition.

Il existe aujourd'hui deux répliques,une  non navigante, ancrée en permanence dans le port de Brixham (Devon), et une autre, navigable cette fois et armée pour la haute mer. Cette dernière a été construite en 1973 à Appledore par des charpentiers de marine traditionnels. La réplique a servie en outre à de  nombreux films et téléfilms et a déjà effectué de grandes traversées transatlantiques.  On peut aujourd'hui la visiter à Londres, près des bords de la Tamise.

Source : https://fr.wikipedia.org/wiki/Golden_Hind

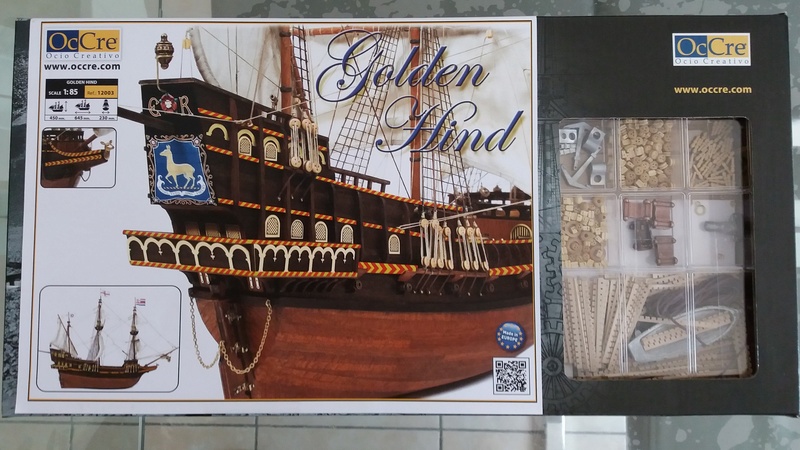

La maquette de OCre s'inspire grandement de cette dernière, comme le montre la jaquette de la boîte:

Le Golden Hind - 1/85 ème - OCcre Boite10
Le Golden Hind - 1/85 ème - OCcre B_1_q_10

Je ferai prochainement (lorsque j'aurai le temps), une petite présentation du kit dans la section appropriée.

Mon objectif serait de me rapprocher le plus possible de cette réplique plutôt que de l'originale. En effet , les sources documentaires sont bien plus nombreuses, il existe de nombreuses photos dont je pourrai m'inspirer.  En réalité c'est plus mon manque d'expérience et qui risque surtout d'être le facteur limitant de mon projet.

Voilà tout est dit, place à la construction.

P.S Evidemment je n'accepterai que les critiques les plus sévères Smile.
Revenir en haut Aller en bas
LaHire83
Nouvel Embarqué
LaHire83


Le Golden Hind - 1/85 ème - OCcre Empty
MessageSujet: La Construction - Post 1   Le Golden Hind - 1/85 ème - OCcre EmptySam 21 Oct 2017, 01:28

Mesdames et Messieurs, mousses et capitaines, je déclare ouvert le chantier naval.. C'est l'occasion pour moi de vous dire que je ne pourrai malheureusement pas poster souvent car je suis très pris par le boulot donc ça sera de toutes façons un chantier de très longue haleine ( ça tombe bien j'ai un bon souffle Smile ).

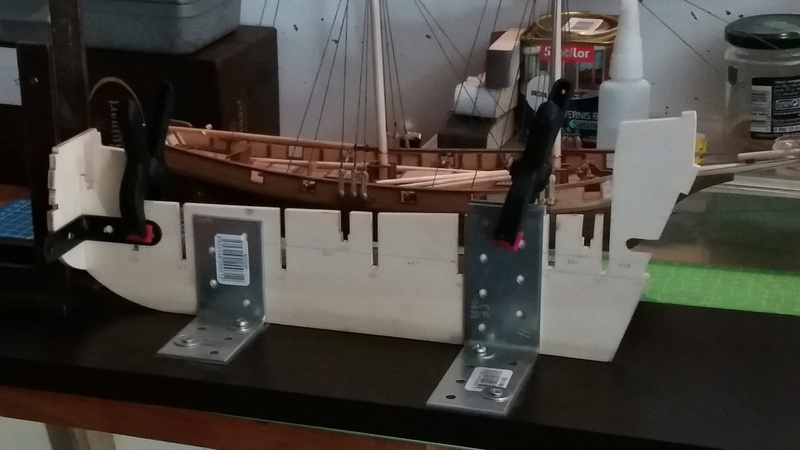

-Le chantier :

Rien de très original, une planche de bois (si on peut appeler ça une planche de bois) auquel j'ai fixé deux jeux équerres pour la maintenir. Pourquoi seulement deux? Parce que ma quille est déjà bien rectiligne(j'ai contrôlé) et aussi plus le nombre d'appuis est important, plus la précision d'alignement doit être grande, et donc en cas d'imprécisions bah je vais au contraire vriller ma quille(avec deux on est tranquille).

Le Golden Hind - 1/85 ème - OCcre Post1_10

Ps: Vous pouvez voir en arrière plan l'Albatros (auquel il manque les voiles et vergues), qui n'a malheureusement pas pu bénéficier des conseils du forum et donc ça s'en ressent sur le final. Sad.

-Les couples

Pour contrôler la perpendicularité avec la quille, j'utilise des équerres comme je l'ai vu sur le magnifique USS Constellation de Delavega. Merci de l'astuce l'ami.

Le Golden Hind - 1/85 ème - OCcre Post_112

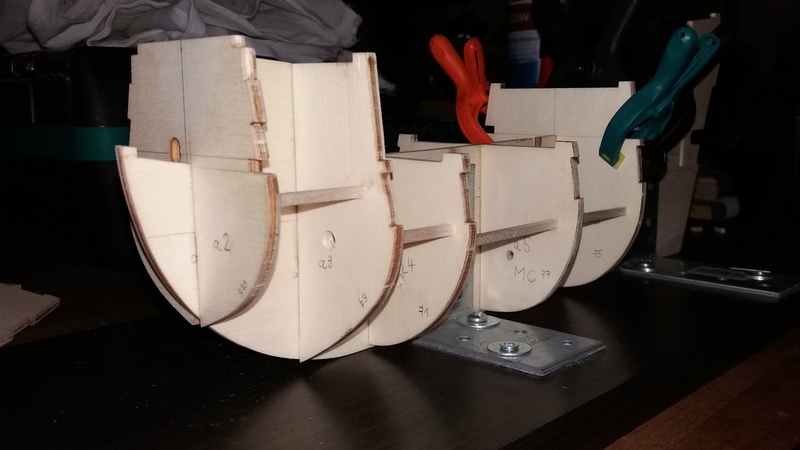

Pour renforcer la structure, j'ai réalisé de petites entretoises que j'ai collé entre les couples afin que ceux ci ne puisse pas bouger pendant le ponçage de la coque avant pose du bordé. J'ai également percé les couples comme dit dans le tuto du forum pour homogénéiser le degré d'humidité dans la coque après la pose des bordés:

Le Golden Hind - 1/85 ème - OCcre Post_113



Le Golden Hind - 1/85 ème - OCcre Post_110



Le Golden Hind - 1/85 ème - OCcre Post_111

Voilà, c'est malheureusement tout pour aujourd'hui.  J'essaierai de finir au plus vite la pose des couples.

Cordialement.
Revenir en haut Aller en bas
Ekis
Aspirant
Aspirant
Ekis


Le Golden Hind - 1/85 ème - OCcre Empty
MessageSujet: Re: Le Golden Hind - 1/85 ème - OCcre   Le Golden Hind - 1/85 ème - OCcre EmptySam 21 Oct 2017, 01:39

Bon démarrage pour ce nouveau chantier !
Et non, tu n'es pas obligé de finir au plus vite la pose de quoi que ce soit : une maquette de bateau, c'est une école de patience pour réussir...
Tous ceux qui se sentent obligés d'avancer vite pour montrer se plantent invariablement sur une étape ! Smile
Après, il y a des kits plus ou moins rapides selon le temps consacré.

Au plaisir de te suivre ! Wink

_________________
Le Golden Hind - 1/85 ème - OCcre Tete50px-56522c4 Le Golden Hind - 1/85 ème - OCcre Signature2019-56bf89d
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Le Golden Hind - 1/85 ème - OCcre Empty
MessageSujet: Re: Le Golden Hind - 1/85 ème - OCcre   Le Golden Hind - 1/85 ème - OCcre EmptySam 21 Oct 2017, 11:27

Ekis a écrit:
Bon démarrage pour ce nouveau chantier !
Et non, tu n'es pas obligé de finir au plus vite la pose de quoi que ce soit : une maquette de bateau, c'est une école de patience pour réussir...
Tous ceux qui se sentent obligés d'avancer vite pour montrer se plantent invariablement sur une étape ! Smile
Après, il y a des kits plus ou moins rapides selon le temps consacré.

Au plaisir de te suivre ! Wink

Démat

+1 sunny

_________________
Le Golden Hind - 1/85 ème - OCcre 96713111
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Le Golden Hind - 1/85 ème - OCcre Empty
MessageSujet: Re: Le Golden Hind - 1/85 ème - OCcre   Le Golden Hind - 1/85 ème - OCcre EmptySam 21 Oct 2017, 12:37

Le bonjour te va,
Je vois que tu vas nous faire un superbe montage !
je m’installe dans mon fauteuil devant un verre de limonade sans sucre… pour regarder !

_________________
Le Golden Hind - 1/85 ème - OCcre Parche16
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
papylolo

Localisation : Vendée(85)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

Le Golden Hind - 1/85 ème - OCcre Empty
MessageSujet: Re: Le Golden Hind - 1/85 ème - OCcre   Le Golden Hind - 1/85 ème - OCcre EmptySam 21 Oct 2017, 21:46

Bonsoir LaHire83
bon et beau début de montage
je vais suivre j'ai le modèle de chez Heller à faire
bonne continuation
@mitié Lolo

_________________
Le Golden Hind - 1/85 ème - OCcre 85_ven10 Le Golden Hind - 1/85 ème - OCcre Chouan11
Revenir en haut Aller en bas
LaHire83
Nouvel Embarqué
LaHire83


Le Golden Hind - 1/85 ème - OCcre Empty
MessageSujet: La construction - Post 2   Le Golden Hind - 1/85 ème - OCcre EmptyDim 12 Nov 2017, 18:22

Bonsoir à tous, après un certain temps, voilà la suite de la construction.

-Les couples:

J'ai fini la pose des derniers couples ainsi que de la structure du château arrière (qu'on ne voit pas sur la photo suivante):

Le Golden Hind - 1/85 ème - OCcre Fin_co10

-Préparation de la coque:

A l'aide de planches de balsa, j'ai réalisé et collé des pièces de remplissage pour la proue et la poupe afin de faciliter la future mise en place des virures:

Le Golden Hind - 1/85 ème - OCcre Rempli10

Le Golden Hind - 1/85 ème - OCcre Rempli11

Le Golden Hind - 1/85 ème - OCcre Rempli12

J'ai également décidé de placer les pavois de sabords qui viendront accueillir les premières virures. Une fois le bordage posé, au dessous de de ceux ci, je collerai les ponts ainsi que les pavois de château. Pour courber les pavois, je les trempe dans de l'eau bouillante une petite demi-heure et je les mets en forme, dans leurs emplacements, avec des élastiques (photo ci-dessous):

Le Golden Hind - 1/85 ème - OCcre Sabord10

Une fois que tout est bien ajusté et sec, je colle.

Il est maintenant le temps du ponçage. Heureusement que j'ai installé l'atelier dans le garage... Smile
A la proue:

Le Golden Hind - 1/85 ème - OCcre Prep_p11

Le Golden Hind - 1/85 ème - OCcre Prep_p10

A la poue:

Le Golden Hind - 1/85 ème - OCcre Prep_p12

Petit soucis: en contrôlant la courbe de la coque avec une virure, je me suis aperçu qu'un couple étant trop élancé, j'ai corrigé le tir avec une baguette:

Le Golden Hind - 1/85 ème - OCcre Prep_c10

Voilà, c'est tout pour aujourd'hui, j'ai fini mon ponçage, tout contrôlé, la prochaine étape est celle que je redoute le plus: la pose du premier bordé affraid .
Pour vous quitter, je vous mets une image globale de l'état d'avancement. N'hésitez pas à me faire part de vos critiques et remarques. Bonne semaine à tous !

Le Golden Hind - 1/85 ème - OCcre Fin_pr10
Revenir en haut Aller en bas
LaHire83
Nouvel Embarqué
LaHire83


Le Golden Hind - 1/85 ème - OCcre Empty
MessageSujet: Annotation post 2   Le Golden Hind - 1/85 ème - OCcre EmptyDim 12 Nov 2017, 18:35

En regardant mon post, je me suis aperçu d'une coquille de ponçage, sur une photo de la proue, on voit clairement une dissymétrie sur un couple dans le ponçage, je rectifierai ça pour la prochaine fois! C'est vraiment bien de poster sa construction, on peut à travers nos photos se rendre compte de nos propres conneries Smile
