MessageSujet: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Ven 15 Sep 2017, 19:42

Nous y voila au pied du mur comme le maçon et j'avoue que j'en mène pas large  Shocked




Un peu d'histoire sur l'USS Constellation, c'est une frégate de 38 canons dont la création fut autorisé par le Naval Act de 1794.
La frégate est construite d'après les plans de Joshua Humphreys au chantier naval d'Harris Creek à Baltimore, celui-ci prend le partis de faire ses frégates de grandes dimensions 164 pieds (50 métres) de long et 41 pieds (12,50 mètres) au maître baux. Son lancement à lieu le 7 spetembre 1797.

Nous sommes au début du formidable développement de la marine américaine et Les navires de cette époque ne disposent pas de batterie permanente comme les navires modernes. Les armes sont conçues pour être entièrement transportables et sont régulièrement échangées entre les navires en fonction des situations présentes. Chaque commandant est libre d’armer son navire en tenant compte de facteurs tels que le tonnage total de marchandises, la taille de l'équipage et l'itinéraire prévu.

Suite à mes recherches j'ai trouvé deux hypothèses concernant l'histoire de la Constellation.

Certains écrits évoque la démolition du navire en 1853 et la construction d'un second navire portant le nom de la Constellation. C'est un document "Fouled Anchors: The Constellation Question Answered", de Dana M. Wegner, et al., publié par le Centre de recherche David Taylor de la Marine en 1991, conclut qu'ils sont des navires différents. La preuve concluante a eu lieu lors de la rénovation du navire à Baltimore qui s'est achevée en 1999, où toutes les preuves indiquaient la construction d'un tout nouveau sloop-of-war de l'époque des années 1850 et non du navire de 1797.

La seconde source indique que la Constellation aurait été réparée, modernisée et transformée en Sloop durant la période 1853/1854.

Je serais curieux de connaître la position des experts du forum à ce sujet.

Concernant le Kit





C'est une belle grosse boîte et à l'ouverture de celle-ci, je mesure l'ampleur du travail à accomplir pour aller au bout de cette aventure. La qualité des matériaux a l'air correct mais sans plus, deux pièces sont pas top à mon sens à savoir : La chaloupe et les bouteilles fait dans un alliage bizarre, bref va y avoir du boulot dessus pour que cela ressemble à quelques choses !!!.





Et enfin le plus anormal à mon sens, pas de plan à l’échelle 1 du navire si ce n'est une photographie. Bref la calculette et la règle de trois obligatoire pour prendre des côtes exact.









AL indique comme titre US CONSTELLATION american frigate 1798 ??? les quelques gravures trouvé sur le net montre une coque percée à 14 sabords (sur AL c'est 13 sabords) et un pont quelque peu différent. J'ai le sentiment qu'AL à fait un mix entre la version de 1797 et celle de 1853, voir a carrement inventé une frégate à sa sauce.


La encore si les experts ont des réponses je suis preneur d'informations.

Tous ceci ne va pas m'empêcher de prendre du plaisir à la construire, c'est ma première maquette bateau en bois, je connais un peu le travail du bois en pratiquant l'aéromodelisme, je parcour le forum laroyale depuis plusieurs semaines ou j'ai appris pas mal de choses et vu aussi des merveilles finis ou en cours de l'être.

mais j'ai encore beaucoup à apprendre

Je compte sur les gens du forum pour me remettre dans le droit chemin quand je vais faire des bêtises et m'apporter leurs sciences et connaissances du modélisme naval.

D'avance je vous remercies et à bientôt pour le début du montage en image.
Revenir en haut Aller en bas
Delavega
Matelot
Matelot
avatar

Localisation : Seine et Marne
Navire préféré : Celui en cours

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Ven 15 Sep 2017, 19:50

un plan de la Constellation trouvée sur le net


même si tous cela est à prendre avec de grosse pincette, pas facile la marine du xviii eme siècle
Revenir en haut Aller en bas
Ekis
Major
Major
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Ven 15 Sep 2017, 20:00

Je vais suivre ta construction avec plein d'intérêt ! Smile

_________________
Revenir en haut Aller en bas
https://www.flickr.com/photos/133075291@N04/albums
ghostidem2003
Premier maître
Premier maître
avatar

Localisation : Toulouse

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Sam 16 Sep 2017, 09:12

bonjour Delavega
une présentation complète pour cette USS CONSTELLATION ...
il n'y a plus qu'à !
je vais suivre aussi ton pas à pas avec intérêt.

à bientôt
CDT
rafael

_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup. Twisted Evil
Revenir en haut Aller en bas
Delavega
Matelot
Matelot
avatar

Localisation : Seine et Marne
Navire préféré : Celui en cours

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Sam 16 Sep 2017, 13:22

Bonjour,

Une matinée ponçage des couples, quille, ponts et divers afin de retirer les traces de brûlures de la découpe laser.
Préparation du chantier avec la poses d'équerres pour bien maintenir et enfin essai à blanc de tous ce petit monde





essai à blanc des ponts, le pont principal rentre en force, je vais devoir être vigilant au moment de coller les couples afin que ceux-ci soit bien d'équerre dans tous les sens. La précisions des ajustements est pas trop mal mais j'ai vu mieux en aéromodélisme ou la précision des découpes et les ajustages sont garants de solidités et de légèretés.



Avant de commencer les collages, il me reste à poser deux nouvelles équerres afin d'avoir 5 points d'appuis sur la quille et faire des trous de 10 dans certains couples pour la circulation de l'air.

Surtout n'hésitez pas à me faire des reproches si quelques choses vous parait bizarre, louche, mauvais etc....

Prochain rdv avec les couples collés sur la quille ainsi qu'un essai de pose de parquet sur un pont avec imitation du calfetage.

A bientôt
Jean-louis
Revenir en haut Aller en bas
ghostidem2003
Premier maître
Premier maître
avatar

Localisation : Toulouse

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Sam 16 Sep 2017, 15:01

re Delavega
ce chantier me rappelle mon précédent sur le SJ Népomuceno. même plancher, mêmes tasseaux ...






après ajustement pour laisser passer les couples



jusqu'à ce que je m’aperçoive qu'il c'était voilé ! après avoir, bien sur, collé tous les couples !




j'ai compris la leçon et ai modifié ce chantier pour mon actuel SOS. plus de tasseaux, mais de solides équerres prévues à l'origine pour fixer les fermettes de toitures. c'est surement exagéré, mais bon rien n'a bougé au final. j'ai réduit également le plancher pour une meilleure accessibilité pour y travailler.





une équerre en bout car l'étrave commençait à ce voiler !!!




perso, j'avais préparé au papier verre les derniers couples de la proue et la poupe. mais ce n'est qu'un choix personnel et on peut le faire après à l'aide d'une baguette et c'est bien plus précis.



montage à blanc de tous les couples et planchers. je pense que cela est nécessaire pour vérifier le bon alignement général à l'aide d'une simple règle métallique. mais surtout pour contrôler que tout s'emboite facilement car si cela force trop au montage, avec la colle tu auras des problèmes pour rectifier un mauvais positionnement.




voilà, il n'y a plus qu'à démonter et coller généreusement. perso j'ai utilisé un petit pinceau pour bien badigeonner les tranches.



j’espère que cela te donnera quelques infos supplémentaires. mais il y a un post  sur le forum, préparé par l' ANCIEN, qui reprend tout cela et bien plus ,très clairement.
pour l'anecdote, je me suis moi aussi essayé à l’aéromodélisme y a une quarantaine d'années. avion piper, moteur os et radio robbe 4 voies. puis après, voitures thermiques piste et TT.
bonne continuation et s'il y a besoin, les copains du forum saurons te donner les bons conseils
CDT
rafael





_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup. Twisted Evil
Revenir en haut Aller en bas
Delavega
Matelot
Matelot
avatar

Localisation : Seine et Marne
Navire préféré : Celui en cours

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Sam 16 Sep 2017, 19:36

En direct des chantiers navals Harris Creek à Baltimore 1797 Wink

Collage des premiers couples de la frégate américaine








Un essai de pose de parquet (pas bien sur du terme  Rolling Eyes) je coupe des lattes que je rassemble dans des pinces prisent en étau avec deux morceaux de balsa recouvert d'une bande cache.



Ensuite avec délicatesse et c'est pas simple avec mes gros doigts je passe une légére couche de peinture enamel noir satin 85



pour arriver à ce résultat



Le centre de mon pont en essai est nul, j'ai passé la peinture avec une truelle sur cette série, il faut vraiment y aller molo, je vais faire un essai avec l'aérographe qui je pense fera bien l'affaire.

et pour finir une image pour rafael, un stab de P47 à l'echelle 1/6.3 d'après les plans du maître Brian Taylor


Les chantiers d'Harris Creek ferme pour quelques heures et ne manqueront pas de vous donner des nouvelles

Jean-Louis
Revenir en haut Aller en bas
Nicolas42
Maître principal
Maître principal
avatar

Localisation : 42450 Sury Le Comtal
Navire préféré : Les maquettes navigantes (voiliers et chalutiers)

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Sam 16 Sep 2017, 19:41

Je vais suivre avec intérêt ce chantier.

_________________
Nicolas
Revenir en haut Aller en bas
Delavega
Matelot
Matelot
avatar

Localisation : Seine et Marne
Navire préféré : Celui en cours

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Mar 19 Sep 2017, 07:08

Bonjour,

Poursuites des travaux au chantier d'Harris Creek à Baltimore

Suite et fin de collage des couples la Constellation







Fin de l'opération collage des couples, même si il reste beaucoup de travail à faire sur la carène, la dernière photos laisse deviné une longue coque fine. je redonne ces mensurations 50 mètres de long et un maître bau de 12.50 mètres, à comparer avec HMS Victory 56 mètres de long, maître bau 15.80 mètres.





En parallèle j'ai débuté le lattage des pont, travail correct mais peux mieux faire. j'ai coupé mes morceaux de lattes à 6cm ramener à notre echelle cela fait 5.10 mètres de longueur.



Le soucis c'est la largeur des lattes qui font 5 mm et à notre echelle cela fait des virures de +42.50 cm et la c'est pas très réaliste, j'ai fait un essai en coupant des lattes à 2.5 mm soit 21.25cm c'est mieux mais la précision est beaucoup difficile.

Que feriez vous à ma place ? je recommence ?



Ma deuxième intérrogation concerne le cloutage factice des virures de pont, la 1er méthode est de psoer les clous entre les jonctions des lattes



 2eme possibilité faire le cloutage factice sur la ligne des baux, ce qui parait plus réaliste, j'ai pris un écart de 30mm soit 255cm à l'echelle, j'ai aucune idée si cela est bien crédible.




enfin la 3eme je fait pas le cloutage factice.

Merci pour vos avis ou idée.

Mes photos ne donne pas une bonne idée des couleurs, mais le pont est bien blanc, je souhaite lui donner un aspect beaucoup plus sombre un peu comme sur le pont de l'Hermione très sombre.

Quel conseil de produits pouvez vous me donner pour essayer de donner une bonne patine à mes ponts.

N'hésitez pas à être critique, c'est ma première maquette et je me vexe pas facilement.

Une bonne journée à tous le monde et à bientôt.

Jean-Louis
Revenir en haut Aller en bas
Fred P.
Second Maître
Second Maître
avatar

Localisation : Grenoble
Navire préféré : Voiliers de 1750 à 1950

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Mar 19 Sep 2017, 08:16

Bonjour,
Pour bien poser les lattes du pont il faut bien comprendre comment ça se passe en réalité.
Dans la vraie vie, il y a des barrots (ou baux) de pont, sorte de poutres au niveau de chaque couple, qui vont d'un côté du navire à l'autre.
Sur ces barrots sont posées les planches du pont et on ne peut donc mettre des clous qu'au niveau de ces barrots. Les aboutements de lattes se font aussi sur ces barrots.
En pratique il y a deux clous en bout de chaque lattes et deux clous en quinconce sur chaque barreau afin d'éviter de faire éclater le barrot avec deux clous dans la même veine du bois.
Voici un schéma trouvé sur un autre site :

Les lattes sont calfatées avec de l'étoupe et du goudron de bois. Les trous des clous sont bouchés avec des tapes en bois et/ou du goudron.
Les lattes sont "parallèles" entre elles et "parallèles" au plat bord. Je mets parallèle entre guillemets car ça semble impossible. Pour atteindre ce résultat, les lattes sont effilées vers la poupe et vers la proue.


Sur certains voiliers les lattes ne sont pas effilées mais se rejoignent au milieu du pont sur une latte spéciale appelée la fougère.


Dans ton cas, je pense que tes lattes sont trop courtes et trop larges. La longueur des lattes doit correspondre à au moins 4 barrots. En taille réelle, la largeur est d'environ 20 cm, donc la moitié de tes lattes de 5mm conviendrait.

Amitiés.
Fred
Revenir en haut Aller en bas
Miel
Amiral
Amiral
avatar

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Mar 19 Sep 2017, 08:53

Démat
Belle entame Voici un pas à pas intéressant à suivre Bonne suite sunny

_________________

Revenir en haut Aller en bas
Delavega
Matelot
Matelot
avatar

Localisation : Seine et Marne
Navire préféré : Celui en cours

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Mar 19 Sep 2017, 11:49

Merci miel pour ton intérêt, c'est boostant.

Super Fred ton explication sur le système de fixation des lattes de pont ainsi que la méthode de cloutage.

Je soumet à votre critique ce petit schéma ci-dessous



c'est une proposition de pose des lattes sur 4 ou 5 barrots, j'ai juste une inconnue quel distance entre deux barrots tout en sachant que chaque pays devait avoir ces propres côtes type.

Je retiens pour des lattes de 2.5 mm me reste à trouver un système fiable pour des coupes propres.

Concernant la carène, je vais poncer les couples de la poupe et de la proue afin que les virures épousent bien ceux-ci et je vais rajouter des apôtres à la poupe et la proue.

Merci pour aides et explications
Bien cordialement,

Jean-Louis
Revenir en haut Aller en bas
ghostidem2003
Premier maître
Premier maître
avatar

Localisation : Toulouse

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Mar 19 Sep 2017, 13:27

bonjour Jean-Louis
presque même problème que toi pour habiller les 5 ponts de mon SOS. sauf que les planchers étaient déjà sérigraphiés et prêt dans la boite du kit. il ne suffisait que de passer une teinte ou un vernis.
ces planchers étaient prévus en 3 mm. j'avais donc deux possibilités pour les refaire en poirier. du 3 x 0.5 mm en flèche rouge et du 5 x 0.5 mm en flèche jaune. j'ai opté pour le 3 mm bien sur. c'est bien plus long, mais correspond mieux au rendu et surtout à la réalité.



mise en œuvre



après un ponçage au grain très fin et une simple couche de fond dur ...



vue d'ensemble des 4 ponts posées et traités. sur cette photo, il manque le plancher du beaupré.




cette finition simple au fond dur est voulue comme cela pour avoir au final une teinte très naturelle qui fait ressortir ce très beau poirier ... mais c'est un choix perso bien sur. la seconde "couche" de la coque a été faite également en poirier mais c'est du 5 x 1 mm. elle sera ensuite traité simplement au fond dur.



pour cette construction, je n'ai utilisé que du poirier acheté en plus. bien sur cela a un cout supplémentaire, mais bon l'allure est autre que le noyé proposé par le kit. une dernière chose, pourquoi ne pas acheter tout simplement des lames de 3 mm pour ces planchers. genre tilleul ou autre. il ne suffira que de traiter ensuite. j'ai la chance d'avoir "encore" trois magasins spécialisés sur Toulouse et ce n'est peut être pas ton cas.
voilà, ceci n'est que mon expérience. en espérant que cela te donne quelques infos supplémentaires ...
à bientôt
amitiés
rafael

_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup. Twisted Evil
Revenir en haut Aller en bas
amiral 71
Premier maître
Premier maître
avatar

Localisation : crèches sur saône 71680
Navire préféré : les batiments français de la seconde guerre mondiale

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Mer 20 Sep 2017, 18:53

salut , je te souhaite beaucoup de plaisirs pour ton montage qui commence bien .
Revenir en haut Aller en bas
http://didier.aubret@orange.fr
Delavega
Matelot
Matelot
avatar

Localisation : Seine et Marne
Navire préféré : Celui en cours

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Jeu 21 Sep 2017, 21:49

Bonsoir,
Les chantiers Harris Creek sont aux ralentis en semaine, le boulot, la patronne etc...

j'ai fait mon choix pour les lattes de pont, largeur 2.5 mm et je fais l'impasse sur le cloutage fictive, à l’échelle 1/85e trop de détails tues les détails et j'aurais beaucoup d'autres choses à représenter.

quelques photos pour monter

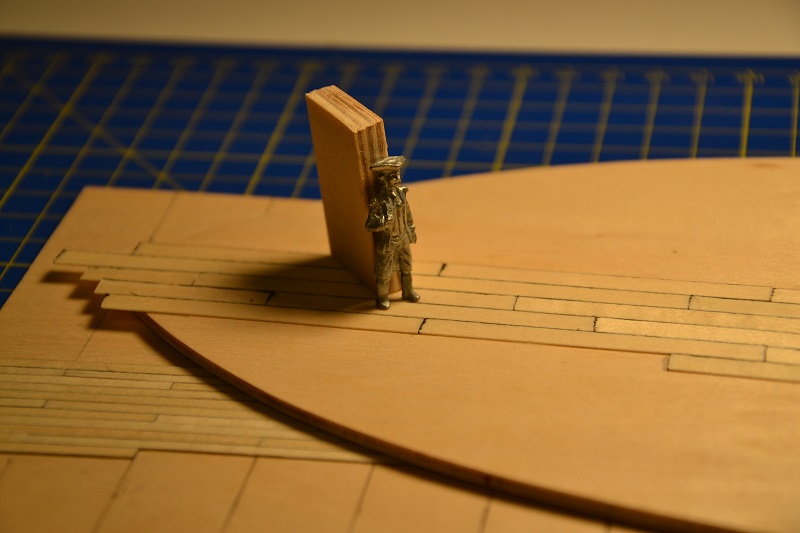

avec mon petit personnage dont je suis pas bien sur de l'échelle Wink



personnage avec des lattes de 5mm de large



Vos avis et critique sont les bienvenues, surtout n’hésitez pas !!!

Bien cordialement,
Jean-Lous
Revenir en haut Aller en bas
Delavega
Matelot
Matelot
avatar

Localisation : Seine et Marne
Navire préféré : Celui en cours

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Sam 23 Sep 2017, 19:34

Bien le bonjour en direct des chantiers Harris Creek, Baltimore 1798.

Le beau temps étant de la partie aujourd'hui, ma Constellation a pris l'air pour la 1er fois, qui dit dehors en modélisme annonce bien souvent des gros travaux, pour l'heure c'est travaux ponçage des couples avec pose des apôtres en vue de commencer le bordage.








Un petit cul bien rond  Razz







Un essai de virures à blanc et aussi pour tester la souplesse de mes baguettes en pins et bin ça pète facile, j'espère qu'ils ont mis du rab dans la boîte car je sens que cela va être sportif !!





Et pour finir un superbe apôtre dont je cherche toujours l'utilité



Voila c'est tous pour aujourd'hui !!! me reste à fignoler encore le ponçage, mais maintenant c'est du leger. Continuer les travaux de marqueterie avec mes lattes recoupés à 2.5mm (c'est long).
Bien étudié le début du bordage et expérimenté la mise en forme des virures surtout avec ma poupe toute en arrondie.

Les conseils, critiques et coup de gueule si je fais pas bien sont bien sur les bienvenues, je rappel que c'est ma 1er maquette.

Un bon weekend ensoleillé pour tous le monde

Cordialement,
Jean-Louis
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Dim 24 Sep 2017, 14:02

Le bonjour te va,
c'est un superbe démarrage avec toutes las formes nécessaires.
Bonne continuation !

_________________
Revenir en haut Aller en bas
papylolo
Vice-Amiral
Vice-Amiral
avatar

Localisation : MACAU (33)
Navire préféré : embarcations à voiles latines surtout barquette Marseillaise,bateau de travail

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Dim 24 Sep 2017, 14:29

Bonjour Delavega
je découvre ton post
je te souhaite bon courage pour le montage
@+Lolo

_________________
“Le monde aurait pu être simple comme le ciel et la mer.”De André Malraux
le blog de mon club : http://maq2g.pagesperso-orange.fr/
Revenir en haut Aller en bas
Miel
Amiral
Amiral
avatar

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Dim 24 Sep 2017, 16:21

Démat
 Bon courage pour ce montage A suivre sunny

_________________

Revenir en haut Aller en bas
Delavega
Matelot
Matelot
avatar

Localisation : Seine et Marne
Navire préféré : Celui en cours

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Dim 24 Sep 2017, 18:50

Bonjour,

J'ai l'honneur des grosses huiles, cest super motivant merci à vous  cheers

J'en profite pour vous remerciez pour la tenue du site et aussi d'entretenir une très bonne convivialité sur Laroyale. C'est grâce au site que j'ai franchit le pas avec mon cadeau que je pensais empoisonné à l'époque. Je sais que je vais trouver sur le site les réponses à mes interrogations et si je trouve pas, il suffit que je décrive mon soucis sur mon fil pour avoir réponse à mes questions.

Concernant ma constructions pas grand choses qui mérite de poster des photos

- Poursuite du lattage des ponts
- Validation de la procédure de mise en forme des bordures de pins. je laisse tremper dans l'eau chaude 1 heure et je les mets en forme sur un bocal en verre ou une boîte de conserve ronde de préférence, le tous attachées avec des pinces, de ce côté la je suis rassuré.
- Poursuite de l'étude pour attaquer mon bordage, j'ai encore besoin de parcourir des pas à pas et trucs et astuces avant de me lancer. Même si la coque de ma constellation est faite en double bordure et que j'ai le droit à l'erreur, c'est pas une raison de saloper le boulot et en plus c'est formateur pour la suite.

Je vous souhaite une bonne soirée et vous dit à bientôt

Bien cordialement,
Jean-Louis
Revenir en haut Aller en bas
Boudu
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Waremme (Belgique)
Navire préféré : Le Mercator, L'Astrolabe

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Dim 24 Sep 2017, 20:41

C'est bien parti. Je vais suivre.
Bon courage.
Marc

_________________
"Il n'y a pas de chute sans gravité" (Isaac Newton, 1665)
L'homme jeune marche plus vite que l'ancien, mais l'ancien connaît la route.
Revenir en haut Aller en bas
Delavega
Matelot
Matelot
avatar

Localisation : Seine et Marne
Navire préféré : Celui en cours

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Dim 01 Oct 2017, 09:03

Bonjour à tous,

Quelques petites avancées aux chantiers d'Harris Creek, Baltimore 1797.

J'ai commencé ma première grosse étape de montagne à savoir : Le bordage de la coque
J'ai parcouru beaucoup de sujet sur le forum pour me faire mon opinion et pour me fixer une ligne de conduite.
Encore merci à tous ceux qui font de merveilleux pas à pas, c'est une mine d'or pour un débutant comme je suis.

Je me suis confectionné quelques petits aides, comme notamment ces petites épingles pour limiter l'effet escalier entre chaque virures.



J'ai pris comme décisions de brocheter à partir de la 2eme lattes, j'ai donc pris des mesures sur les couples et je me suis fait un tableau excel pour calculer les différentes largeur de la virures par rapport à ces différents couples.

Je reprendrais les mesures à chaque nouvelle virures car la précisions des lattes brute à 5mm laisse un peu à désiré,. Avec mon pied à coulisse numérique j'ai vu des écarts de largeur de 2/3eme de mm en largueur.

Je fais un max d'essai à blanc pour vérifier avant de réaliser le collage

Place aux Photos

Essai à blanc




Résultat







Est ce acceptable pour vous ? y a t'il d'ores et déjà des choses à modifier ?


Je me pose deux questions concernant la mise en place du galbord
- A partir de quel moment on peut le démarrer ?
- Sur les 2 photos ci-dessous est t'il bien positionné (a blanc) ?





Merci d'avance pour vos remarques et réponses à mes interrogations.

Un bon dimanche à tous le monde
Jean-Louis
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Dim 01 Oct 2017, 12:57

Le bonjour te va,
pour éviter les escaliers il y a une solution simple et complémentaire car là tu ne les évitera pas totalement.



_________________
Revenir en haut Aller en bas
Delavega
Matelot
Matelot
avatar

Localisation : Seine et Marne
Navire préféré : Celui en cours

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Ven 06 Oct 2017, 12:37

Bonjour,

Petite avancée au chantiers Harris Creek.

Première pièces de pont latté avec la modification des lattes de la boîte qui était en 5mm de large, que j'ai ramené à 2.5mm afin de mieux collé à l'échelle de la maquette.
A l'origine 5mm ramené à l'échelle me donnait une largeur 42.5 cm bien trop large, à 2.5mm cela donne un peu plus de 21cm

vu éloigné du pont de poupe avec un petit bout de pont



Pour monter que je peux et surtout je dois m'améliorer une vue macro du pont de poupe, il est juste gratter et derrière un petit coup de toile au 800



toujours en vue macro, le petit bout de pont brut




A votre avis faut-il que je réalise la simulation de cloutage des ponts ? si oui avec quel type de mine de crayon ou autres ?

Que me conseillez-vous pour traiter ces ponts que je trouve trop clairs même si les photos sont trompeuses aux niveaux des couleurs, j'ai fait un essai avec un vernis chêne clair mais je trouve que cela reste bien blanc.

Merci d'avance pour vos idées

Bonne journée
Jean-Louis
Revenir en haut Aller en bas
Stilgart
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Bauvin, entre Lens et Lille
Navire préféré : Abeille ...

MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA    Sam 07 Oct 2017, 00:27

L'ancien a écrit:
Le bonjour te va,
pour éviter les escaliers il y a une solution simple et complémentaire car là tu ne les évitera pas totalement.


En gros tu fais comme les plinthe de maison.... Mais comment savoir l angle à donner à la latte que tu vas poser côté vide ? Celle tout en bas ou tout en haut ??
En tout cas c est une belle coque et un chouette pont !!
++
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: USS CONSTELLATION 1/85eme ARTESANIA LATINA

Revenir en haut Aller en bas

USS CONSTELLATION 1/85eme ARTESANIA LATINA
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Jolie Brise de Artesania Latina
» je me présente
» Mon nom est Immeghar
» Photos d'astronomie du jour
» Reconnaitre les races Galactiques

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
