MessageSujet: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyMar 08 Aoû 2017, 23:22

Bonjour,
Lundi, je suis retourné visiter l'Hermione et j'ai pris quelques photos de détails utiles pour nos modèles. Les voici dans l'ordre de mon appareil photo.

Deux affuts de canon en cours de révision.
Hermione à Rochefort - août 2017 Sam_6810

Une reproduction d'une poulie bec de canard de bout de vergue. Cette poulie sert à la fois pour l'écoute de la voile du dessus et pour la balancine de vergue. Pas facile à réaliser à nos échelles !
Hermione à Rochefort - août 2017 Sam_6811

Vue de la proue. On voit bien les écubiers et le ratelier de beaupré.
Hermione à Rochefort - août 2017 Sam_6812

Vue sur le soulier d'ancre et sur la différence d'épaisseur du bordé entre le noir et l'ocre. Un chaumard permettant de faire passer les aussières d'amarrage utilise le 2ème sabord.
Hermione à Rochefort - août 2017 Sam_6813

Vue de la hune de grand mât. Vos yeux de lynx auront remarqué les étais qui pendouillent, ainsi que l'araignée. Bien qu'elles soient très noires, on distingue les pommes d'étai.
Hermione à Rochefort - août 2017 Sam_6814

Ici on distingue un étai provisoire. L'étai et le contre-étai sont en cours de mise en place après la révision et un fourrage tout neuf. Les canons de la grand-rue ont été retirés pour révision.
Hermione à Rochefort - août 2017 Sam_6815

Les sabords ont été obturé pour permettre à l'équipage de se détendre sans subir les embruns. En effet, c'est entre les canons du pont de batterie que sont disposées les tables du réfectoire, et c'est aussi l'espace de détente.
Hermione à Rochefort - août 2017 Sam_6816

Rien de particulier à signaler sur la poupe. On peut cependant noter que le dernier sabord du gaillard (en arrière du porte-hauban) dispose d'un mantelet qui est fermé sur la photo
Hermione à Rochefort - août 2017 Sam_6817

La suite dans un prochain post...


Dernière édition par Fred P. le Dim 14 Jan 2018, 23:28, édité 1 fois
Revenir en haut Aller en bas
Fred P.
Maître
Maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

MODELISME
Maquettes en cours:
Maquettes en Projet:

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyMar 08 Aoû 2017, 23:41

Là, on voit bien le guide des étais, sur le mât de misaine.
Hermione à Rochefort - août 2017 Sam_6818

Le tableau arrière et les deux sabords de fuite ouverts (sabords qui servaient aussi à l'approvisionnement)
Hermione à Rochefort - août 2017 Sam_6819

Le contre-étai (celui du haut) commence à être en place...
Hermione à Rochefort - août 2017 Sam_6910

La suite demain...


Dernière édition par Fred P. le Dim 14 Jan 2018, 23:29, édité 1 fois
Revenir en haut Aller en bas
Pelikan
Elève officier
Elève officier
Pelikan

Localisation : ANZIN
Navire préféré : tous

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyMer 09 Aoû 2017, 07:54

Très belle encyclopédie illustrée,ça permet de suivre la vie de L'Hermione pratiquement au jour le jour,je trouve ça très interessant. Smile
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyMer 09 Aoû 2017, 08:40

Démat
Voila des photos intéressantes pour nos "Hermoniens" sunny

_________________
Hermione à Rochefort - août 2017 96713111
Revenir en haut Aller en bas
Cédric
Major
Major
Cédric

Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

MODELISME
Maquettes en cours:
Maquettes en Projet:

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyMer 09 Aoû 2017, 12:13

Bonjour  Fred,

Merci pour ce beau reportage !

Smile

_________________
Labor omnia vincit
Revenir en haut Aller en bas
Fred P.
Maître
Maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

MODELISME
Maquettes en cours:
Maquettes en Projet:

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyMer 09 Aoû 2017, 18:34

Suite des photos... On monte à bord.

Le caillebotis qui m'a donné tant de fil à retordre...
Hermione à Rochefort - août 2017 Sam_6911

Les taquets fixés aux haubans. On les néglige très souvent sur nos modèles. Il y a aussi deux cabillots bizarrement installé au dessus d'un sabord.
Hermione à Rochefort - août 2017 Sam_6912

La boite du compas. Il y en a un de chaque côté de la barre à roue. Un petit cadran moderne indique la position du safran.
Hermione à Rochefort - août 2017 Sam_6913

Gros plan sur les aussières d'amarrage et les chaumards.
Hermione à Rochefort - août 2017 Sam_6914

Le pierrier en position de repos :
Hermione à Rochefort - août 2017 Sam_6915

Détails de la barre à roue
Hermione à Rochefort - août 2017 Sam_6916

Les canons ne sont pas gréés pour ne pas gêner la visite je suppose. Le deuxième canon a visiblement été adopté Very Happy
Hermione à Rochefort - août 2017 Sam_6917

La magnifique lanterne et ses haubans métalliques :
Hermione à Rochefort - août 2017 Sam_6918

Le râtelier de grand mât avec ses poulies marionnettes. J'ai essayé de les faire au 1/89ème mais j'ai vite renoncé.
Hermione à Rochefort - août 2017 Sam_6919

Un gabier en train d'ajuster le palan du contre-étai. Il est assis sur du goudron frais. La solution pour le soir : un bain de white-spirit Smile
Hermione à Rochefort - août 2017 Sam_6920

Gros plan sur la fixation des chandelier des rampes d'escalier.
Hermione à Rochefort - août 2017 Sam_6921

Vue sur un parc à boulet et un dalot en zinc (?) pour l'évacuation de l'eau.
Hermione à Rochefort - août 2017 Sam_6922

Le seul canon d'époque de l'Hermione. Les autres sont des copies. Celui-ci est gréé en mode combat. La brague est à la française (elle passe par les trous de l'affut).
Le pont de batterie ainsi que les ponts de gaillard sont en pin douglas.
Hermione à Rochefort - août 2017 Sam_6923

Le grand cabestan situé sous le caillebotis. Avant de le manœuvrer il faut relever six épontilles mobiles. Il ne faut pas relever ces épontilles pendant plus de deux heures car le pont, moins bien soutenu risquerait de se déformer.
Hermione à Rochefort - août 2017 Sam_6924

On va maintenant entrer dans les quartiers des officiers...


Dernière édition par Fred P. le Dim 14 Jan 2018, 23:26, édité 1 fois
Revenir en haut Aller en bas
Fred P.
Maître
Maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

MODELISME
Maquettes en cours:
Maquettes en Projet:

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyMer 09 Aoû 2017, 18:59

Mais avant, une vue sur le sep de drisse de grand mât et sur une trappe d'accès au pont inférieur.
Hermione à Rochefort - août 2017 Sam_6925

La "table à carte" avec des instruments de navigation contemporains.
Hermione à Rochefort - août 2017 Sam_6926

Intérieur de la bouteille bâbord. La cuvette des WC n'est pas d'époque...
Seule la petite fenêtre du milieu de est réelle. Les autres sont factices.
Hermione à Rochefort - août 2017 Sam_6927

Dans la bouteille tribord, une douche est installée.
Hermione à Rochefort - août 2017 Sam_6928

Il n'y a pas de receveur de douche. L'eau coule directement sur le plancher et s'évacue par la petite grille à gauche :
Hermione à Rochefort - août 2017 Sam_6929

La cabine du capitaine. C'est exigu mais confortable.
Hermione à Rochefort - août 2017 Sam_6930

Tout l'aménagement des officiers est démontable, y compris le parquet, pour pouvoir être remplacé par des canons lors des intenses combats. On voit bien le système de fixation des cloisons.
Hermione à Rochefort - août 2017 Sam_6931

Passons aux quartiers de l'équipage. C'est plus spartiate. Bannette ou hamac et c'est le commandant qui décide ! J'ai mesuré la taille des bannettes : 60cm de large sur 1m82 de long ! Chaque matelot  a un numéro qui repère son lit, son placard et son porte-manteau. Hauteur sous plafond : 1m60. Pas de fenêtres, une douche de 4 minutes tous les trois jours pour limiter la consommation d'eau douce.
A ce niveau le pont est en chêne.
Hermione à Rochefort - août 2017 Sam_6932

Les sanitaires. Toujours 1m60 de hauteur.
Hermione à Rochefort - août 2017 Sam_6933
Revenir en haut Aller en bas
Fred P.
Maître
Maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

MODELISME
Maquettes en cours:
Maquettes en Projet:

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyMer 09 Aoû 2017, 19:15

Retour sur le pont de batterie, à la proue. Ici, les écubiers vus de l'intérieur. Cette partie du bateau est l'atelier du charpentier. Remarquez les petits mantelets pour fermer les écubiers. En cas de gros temps, avec de tels trous c'était sinon la douche assurée.
Hermione à Rochefort - août 2017 Sam_6934

Entorse à l'authenticité historique : le cabestan électrique pour le relevage des ancres.
Hermione à Rochefort - août 2017 Sam_6935

Un canon en position de navigation. Tout est arrimé pour ne pas bouger.
Hermione à Rochefort - août 2017 Sam_6936

Le beaupré et l'étau du charpentier Smile
Hermione à Rochefort - août 2017 Sam_6937

Gros plan sur le petit cabestan.
Hermione à Rochefort - août 2017 Sam_6939

Le beaupré, le contre-étai en place et l'étai pas encore tendu. On voit bien le fourrage des étais.
Hermione à Rochefort - août 2017 Sam_6940

Le bossoir d'ancre tribord :
Hermione à Rochefort - août 2017 Sam_6941

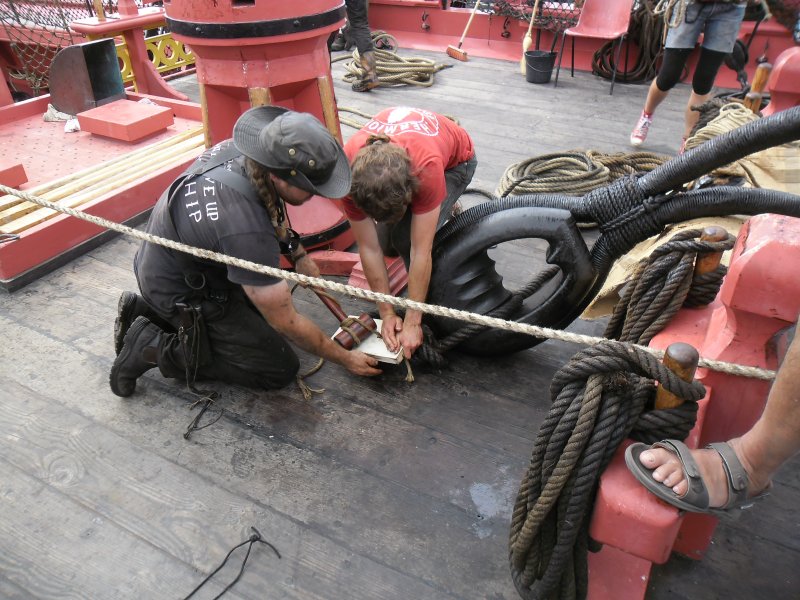

Deux gabiers occupés à nouer le palan d'étai. On voit bien la moque est comment elle est "estropée" par l'étai.
Hermione à Rochefort - août 2017 Sam_6942

Voilà, c'est à peu près tout. Visite très intéressante que j'aurais dû effectuer avant de construire la maquette Wink

Amitiés
Fred


Dernière édition par Fred P. le Dim 14 Jan 2018, 23:14, édité 1 fois
Revenir en haut Aller en bas
Ekis
Elève officier
Elève officier
Ekis


Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyMer 09 Aoû 2017, 20:21

Merci pour le reportage : plein d'infos utiles, au delà de L'Hermione, pour tous les vaisseaux XVIIIè ! Wink

_________________
Hermione à Rochefort - août 2017 Signature2019_01-55f8b6cHermione à Rochefort - août 2017 Signature04_2018eng_02-55f8b6dHermione à Rochefort - août 2017 Signature2019_03-55f8b6eHermione à Rochefort - août 2017 Signature2019_04-55f8b6fHermione à Rochefort - août 2017 Signature2019_05-5611f56Hermione à Rochefort - août 2017 Signature2019_06-5620ca4Hermione à Rochefort - août 2017 Signature2019_07-5620cab
Revenir en haut Aller en bas
Clem
Second Maître
Second Maître
Clem

Localisation : Fitou
Navire préféré : Tous les gris

MODELISME
Maquettes en cours:
Maquettes en Projet:

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyMer 09 Aoû 2017, 22:12

Bonsoir Fred
Bien intéressantes photos, merci du partage Wink

_________________
Amicalement
Pascal



Avec les Baïonnettes on peut tout faire sauf s’assoir dessus
Napoléon Bonaparte
Revenir en haut Aller en bas
Pelikan
Elève officier
Elève officier
Pelikan

Localisation : ANZIN
Navire préféré : tous

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyJeu 10 Aoû 2017, 07:45

Smile
UN GRAND MERCI,... Hermione à Rochefort - août 2017 2184292159 cheers cheers Exclamation
Revenir en haut Aller en bas
jpern
Maistrancier
Maistrancier
jpern

Localisation : Moelan sur mer
Navire préféré : Tous les gréments

MODELISME
Maquettes en cours:
Maquettes en Projet:

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyJeu 10 Aoû 2017, 18:30

Super toutes tes photos Fred cheers cheers

_________________
Jean-Pierre
Revenir en haut Aller en bas
Nicolas42
Major
Major
Nicolas42

Localisation : 42450 Sury Le Comtal
Navire préféré : Les maquettes navigantes (voiliers et chalutiers)

MODELISME
Maquettes en cours:
Maquettes en Projet:

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyVen 11 Aoû 2017, 15:56

Fred,

Merci pour ce reportage photos.

_________________
Nicolas
Revenir en haut Aller en bas
jcbeynarbonne
Second Maître
Second Maître
jcbeynarbonne

Localisation : Hérouville St Clair 14200
Navire préféré : Le TITANIC - Bismark

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyLun 21 Aoû 2017, 10:24

Beau reportage
amitiés
jcb
Revenir en haut Aller en bas
WAG07100
Maître
Maître
WAG07100

Localisation : Bouches-du-Rhône
Navire préféré : SOVEREIGN OF THE SEAS

MODELISME
Maquettes en cours:
Maquettes en Projet:

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyDim 14 Jan 2018, 20:31

Super-photos c'est un travail de titan, merci pour nous avoir partagé  ces photos

_________________
Amitié Antonio
Revenir en haut Aller en bas
Fred P.
Maître
Maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

MODELISME
Maquettes en cours:
Maquettes en Projet:

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyDim 14 Jan 2018, 23:32

Merci mais ce n'était quand même pas un travail de titan Wink.
J'ai profité du fait que tu aies remonté ce sujet pour corriger quelques erreurs de vocabulaire. Je parlais de faux étai mais en fait il s'agit du contre-étai. Je parlais aussi de guideau électrique alors qu'il s'agit d'un cabestan (axe vertical).
Amitiés
Fred

_________________
"Les emmerdes, ça vole toujours en escadrille" J. Chirac
Revenir en haut Aller en bas
michgir
Second Maître
Second Maître
michgir

Localisation : Gournay Sur Marne (93)
Navire préféré : Le soleil royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyMar 27 Fév 2018, 09:02

Bonjour.
Merci pour cette intéressante visite.

_________________
 Michgir
mon blog : www.maquettemichgirmodelisme.com
Hermione à Rochefort - août 2017 Aoyt_210
Revenir en haut Aller en bas
http://maquettemichgirmodelisme.wifeo.com
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

MODELISME
Maquettes en cours:
Maquettes en Projet:

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyMar 27 Fév 2018, 10:53

Démat
 Merci pour cette belle visite  sunny

_________________
Hermione à Rochefort - août 2017 96713111
Revenir en haut Aller en bas
Cap'taine coeur de miel
Quartier-maître de première classe
Quartier-maître de première classe
Cap'taine coeur de miel


Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyMar 27 Fév 2018, 13:32

Merci pour ces photos très intéressantes et je rebondi sur la couleur du pont principal qui est presque noir alors que sur un autre forum qu'ici on soutient que le pont d'un bateau est toujours blanc, tout du moins couleur bois brut parce que c'est écrit dans bouquins qui coutent très cher et que c'est pas autrement, je ris, je ris et c'est bon de rire parfois. Pour la petite histoire, cette personne que je ne nommerait pas, dès qu'elle voit un kit avec un pont teintait ou autre que sapin clair crie à l'hérésie et au sacrilège. Bon cette Hermione n'est pas d'époque mais quand même, il est difficile de garder du pin ou sapin immaculé et clair.

_________________
A+
Cap'taine cœur de miel ou Lolo pour les intimes.
Revenir en haut Aller en bas
Amigo54
Second Maître
Second Maître
Amigo54

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

MODELISME
Maquettes en cours:
Maquettes en Projet:

Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 EmptyMar 27 Fév 2018, 15:31

De qui tu veux parler Lolo ? Smile

A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(chantier repris quand j'ai le temps)

Philippe
Revenir en haut Aller en bas
Contenu sponsorisé




Hermione à Rochefort - août 2017 Empty
MessageSujet: Re: Hermione à Rochefort - août 2017   Hermione à Rochefort - août 2017 Empty

Revenir en haut Aller en bas

Hermione à Rochefort - août 2017
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: COMMUNAUTE :: Lieux à visiter, Musées & Clubs de modélisme-
Sauter vers:
