MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    22/09/17, 06:03 pm

bonsoir ! ceci me rappelle beaucoup de souvenirs ! par compte tu nous fait un (SUPERBE)boulot si j’ose dire! par compte moi j'aurai , pointe le bordage en faut clous comme le pont ? je sais ceci est un travail fastidieux mais un joli charme ! allez bon courage!!

_________________
(Le temps passe vite il y a encore tellement  de choses a faire !!!!!!! )
Revenir en haut Aller en bas
Fred P.
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Grenoble
Navire préféré : Pen Duick, L'Hermione, L'Indiscret, Chaloupe armée

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    25/09/17, 11:00 am

Bonjour,
Une nouvelle amélioration qui s'impose : le caillebotis de guibre.
Dans le kit, il est constitué d'une pièce prédécoupée en contreplaqué et de deux pseudo caillebotis en laiton photo-gravé. C'est moche, pas réaliste et comme il n'y a pas de trous, ça m'empêcherait de passer les étais de grand mât et la rousture de beaupré (quoique j'aurais pu faire ces découpes moi-même).

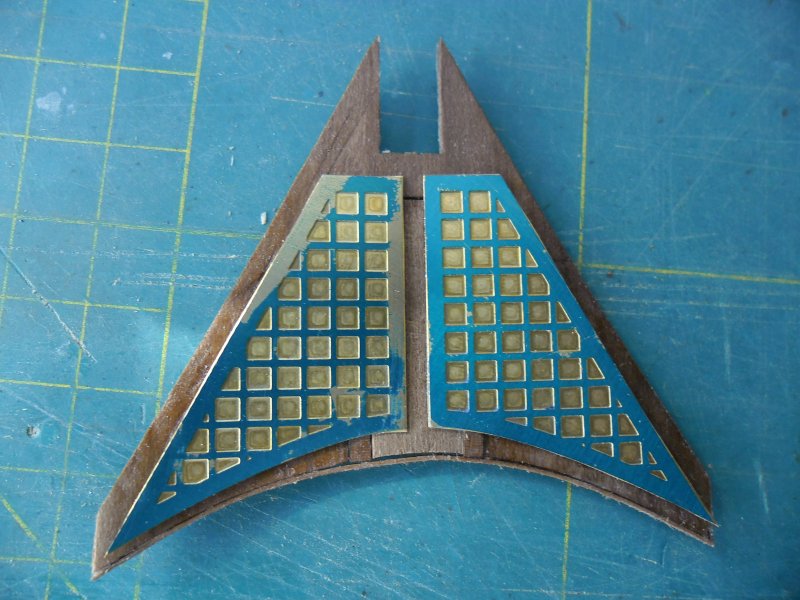

Voici le qui est proposé dans le kit (les faux trous sont censés être peints en noir et le bleu est le vernis de protection de la photogravure) :


Après amélioration, voici ce que ça donne :


Le dessous de la pièce d'origine retravaillée, en comparaison du plan. Pour courber le contraplaqué, j'ai dû faire de petites entailles transversales au cutter.


Le caillebotis est posé provisoirement car je n'ai pas encore fait les préceintes sur lesquelles il va s'appuyer :


Pour moi, les baguettes claires sont trop larges mais plus fines elles auraient été trop fragiles.


J'ai aussi découpé les sabords du pont supérieur :


Prochaines étapes : peinture intérieure des pavois en rouge, ajout des fourrures de gouttière à l'intersection du pont et des pavois, peinture en noir du haut des murailles extérieures, pose des préceintes, perçage des trous de fixation des canons, collage de la dunette...

A bientôt.
Fred
Revenir en haut Aller en bas
Magellan
Maistrancier
Maistrancier
avatar

Navire préféré : Marine XVIII ème, XIX ème

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    25/09/17, 07:59 pm

Bonsoir à toi Fred, voilà un navire qui avance fort et bien . Je suis toujours épaté de voir la vitesse à laquelle certains modélistes comme toi réalisent des navires comme celui-ci. J'avais admiré ton Hermione, je m'attends donc au mieux. Bon courage à toi, Jacques.
Revenir en haut Aller en bas
Fred P.
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Grenoble
Navire préféré : Pen Duick, L'Hermione, L'Indiscret, Chaloupe armée

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    27/09/17, 05:07 pm

Bonjour,
Quelques petites avancées :

Peinture du haut de la muraille et des pavois


La fourrure de gouttière est faite d'une baguette de noyer de section triangulaire (à partir d'un carré)


L'emplacement des 3 fenêtres a été creusé. J'ai choisi de figurer le dernier sabord en position fermée par une fenêtre. C'est seulement en combat qu'un canon était disposé à cet emplacement, et ça obligeait à démonter toutes les cloisons internes.


Les canons de 18 du pont supérieur en cours de construction/amélioration. Le socle (sole) a été retaillée en forme de trapèze et retaillée aussi sur l'arrière. J'ai ajouté les coins de mire (en plastique, avec une poignée en laiton tourné) et le trou pour la brague. Ils sont montés sur une baguette de 2mm pour la fixation ultérieur sur le pont. La pièce de 1 centime figure l'échelle.


Les 16 affuts après passage de l'apprêt. Ils seront peints en rouge comme ceux de la batterie :


A bientôt pour les canons terminés...
Fred
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
avatar

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    28/09/17, 10:40 am

Re,

Si je puis me permettre, ne colle pas les caillebotis de guibre dans cette position, car ils sont à l'envers ! ...

A+
XX

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
Fred P.
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Grenoble
Navire préféré : Pen Duick, L'Hermione, L'Indiscret, Chaloupe armée

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    28/09/17, 10:46 am

Bonjour,
Comment ça à l'envers ?
Ils ne sont pas encore collés mais je ne vois pas dans quel autre sens je peux les mettre.
A+
Fred
Revenir en haut Aller en bas
Fred P.
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Grenoble
Navire préféré : Pen Duick, L'Hermione, L'Indiscret, Chaloupe armée

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    02/10/17, 11:01 am

Bonjour,
Je vais solliciter vos avis éclairés car je suis très hésitant quant à la réalisation du château du Superbe.
Les pièces fournies dans le kit sont en laiton "photo-creusé". La finesse des détails est très bonne mais l'ensemble est un peu plat.
J'ai donc réalisé un nouveau panneau avec du relief mais je ne suis pas satisfait à 100%. Mais je ne suis pas sûr de pouvoir faire mieux.
D'autre part, l'encadrement sculpté et les balustres du balcon sont pour moi très (trop) difficiles à refaire en bois à cette échelle. Je souhaite donc conserver le balcon et l'encadrement du kit. Il fallait donc que je conserve le "style" pour que tout se marie harmonieusement.

Voici les deux éléments à comparer :



Avec une vue sur l'encadrement et la balustrade du balcon


En parallèle voici les canons de 18 peints et assemblés. Il me reste le gréement à faire.




La construction du roof de dunette est terminée.


Les portes sont fonctionnelles mais je trouve que les gonds sont trop gros.


Amitiés.
Fred
Revenir en haut Aller en bas
Stilgart
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Bauvin, entre Lens et Lille
Navire préféré : Abeille ...

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    02/10/17, 11:13 am

idem pour les gonds .... c'est pas tres esthetique ...
++
Revenir en haut Aller en bas
Ekis
Premier maître
Premier maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    02/10/17, 12:45 pm

Bon, j'avais écrit une réponse, mais il semblerait que j'ai fait une fausse manip... Je recommence !
Fred,
très joli taf sur cette façade du balcon. Tu es dans le style et tu as vraiment enrichi la plaque de base du kit. Par contre, tu vas être obligé de faire également la façade inférieure et les bouteilles. Comme toi, je garderais l'encadrement et la rambarde originale pour finir le tableau arrière.
Le kit a déjà des pièces laiton assez belle, autant utiliser celle ci.

Pour le roof, en effet, la porte n'est pas très fine. Pourquoi la rendre fonctionnelle ? Tu veux l'ouvrir ?
Les ferrures sont vraiment trop importantes, et ça n'apporte à mon avis pas grand chose. Wink

_________________


Dernière édition par Ekis le 02/10/17, 04:21 pm, édité 1 fois
Revenir en haut Aller en bas
Fred P.
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Grenoble
Navire préféré : Pen Duick, L'Hermione, L'Indiscret, Chaloupe armée

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    02/10/17, 03:45 pm

Je vais essayer de rétrécir un peu ces ferrures sans tout casser. C'est collé à la cyano. J'ai suivi à peu près les instructions de montage du roof qui rendaient ces portes fonctionnelles. Parfois, je me demande pourquoi je réfléchi des jours sur certaines parties et que je fonce tête baissée sur d'autres  Rolling Eyes

Il est effectivement prévu de faire les bouteilles et la façade inférieure sur le même modèle.


Dernière édition par Fred P. le 02/10/17, 11:54 pm, édité 1 fois
Revenir en haut Aller en bas
Pégase XX
Maître principal
Maître principal
avatar

Localisation : Charente
Navire préféré : Vaisseaux en bois XVII et XVIII ème

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    02/10/17, 05:08 pm

Re,
Au temps pour moi !
Je pensais que tu allais mettre tes caillebotis en creux (comme sur la photo du milieu) et non en relief  ... .
En ce qui concerne le tableau arrière, tu es évidemment obligé de faire le reste dans le même style, ce qui donnera d'ailleurs un résultat superbe !
Quant à la porte du roof, il suffit de réduire l'épaisseur des pentures (la cyano se décolle au vinaigre blanc, il suffit d'être patient!) et elle restera fonctionnelle .

Très beau travail !
XX

_________________
Il existe deux choses infinies : l'univers et la bêtise humaine, et encore, pour l'univers, on n'en est pas sûr ... (Albert Einstein )

Amicalement, Wink
XX
Revenir en haut Aller en bas
lafleur
Maître
Maître
avatar

Localisation : Vendée
Navire préféré : La LICORNE, LE RENARD, Bisquine, Cotre pilote, LA FLORE, LA RECOUVRENCE,

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    03/10/17, 12:02 pm

Bonjour Fred, pour le château arrière et pour donner un peu de relief peut être peut tu coller des colonnettes en bois travaillées au tarabiscot.

A+ Alain

_________________
Je flotte donc je suis.
Revenir en haut Aller en bas
Fred P.
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Grenoble
Navire préféré : Pen Duick, L'Hermione, L'Indiscret, Chaloupe armée

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    03/10/17, 06:05 pm

lafleur a écrit:
Bonjour Fred, pour le château arrière et pour donner un peu de relief peut être peut tu coller des colonnettes en bois travaillées au tarabiscot.
C'est bien ce que j'ai fait. Les colonnes entre les fenêtres sont faites au tarabiscot.
A+
fred
Revenir en haut Aller en bas
Fred P.
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Grenoble
Navire préféré : Pen Duick, L'Hermione, L'Indiscret, Chaloupe armée

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    04/10/17, 12:21 am

Et voici les gonds corrigés. En fait j'ai pu facilement les décoller avec un cutter.


Amitiés.
Fred
Revenir en haut Aller en bas
Ekis
Premier maître
Premier maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    04/10/17, 04:29 pm

C'est bien mieux ! Smile

_________________
Revenir en haut Aller en bas
Fred P.
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Grenoble
Navire préféré : Pen Duick, L'Hermione, L'Indiscret, Chaloupe armée

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    11/10/17, 12:15 am

Bonjour à tous,

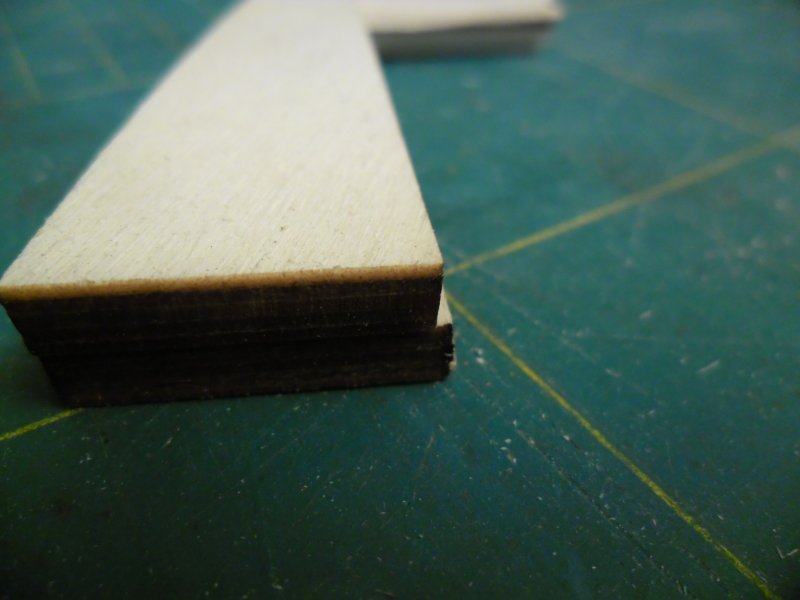

Je ne sais pas si Monsieur Mantua sait se servir d'une CAO mais même avec une découpe laser, deux pièces qui devraient être symétriques ne le sont pas Evil or Very Mad. Il y a 1mm de différence entre les 2 pièces N°51 :



J'avais construit le petit Chébec de Mantua dans les années 90 mais je ne me souvenais pas de tels défauts de conception. Il faut quand même refaire beaucoup de choses sur le Superbe. Rien ne s'ajuste correctement ! Je suis globalement très déçu pas la qualité de ce kit. La qualité du bois est médiocre, les découpes laser imparfaites. En plus les explications sont très succinctes, mal traduites de l'italien, les photos en noir et blanc et la construction qui a servi à faire les photos est très approximative.

Enfin, on va faire avec et essayer d'améliorer tout ça, mais ça fait beaucoup de travail et de jurons.

J'ai fixé les kits sabords-mantelets de la batterie inférieure en faisant en sorte de camoufler ces pièces métalliques. Les préceintes sont mises en place et peintes en noir (non, ce n'est pas de l'ébène). Les mantelets sont pour l'instant fermés :



Un essai d'itagues de sabord (les bouts qui servent à l'ouverture des mantelets). La difficulté sera de les ouvrir tous avec le même angle. Il a fallu faire plein de trous dans tous ces mantelets en métal mais finalement je n'ai cassé qu'un seul foret  Wink :



Encore une vue sur la proue :



Voilà, c'est tout pour aujourd'hui. Je m'attaque au château arrière et il y a du boulot car je souhaite que les bouteilles soient moins plates, un peu plus renflées !

Amitiés.
Fred
Revenir en haut Aller en bas
Ekis
Premier maître
Premier maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    11/10/17, 01:32 am

Tout ça est très bien fait, malgré tes difficultés !
Je trouve simplement les mantelets sur le fronton moins fins que le reste de ton vaisseau.
Bon courage pour les bouteilles, je suis également en train de les refaire. Wink

_________________
Revenir en haut Aller en bas
Fred P.
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Grenoble
Navire préféré : Pen Duick, L'Hermione, L'Indiscret, Chaloupe armée

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    23/10/17, 11:38 pm

Bonjour à tous,
Presque 2 semaines sans nouvelles de mon Superbe ! J'ai été pas mal pris par le boulot, déplacements etc. mais j'ai quand même avancé un peu à la fois sur le château et sur la guibre. Mais j'en ai bavé !
Avec mes manies de tout vouloir modifier, ça ne s'est pas fait tout seul...

Sur cette photo, on voit les morceaux du château pas encore finis et les aiguilles de la guibre. Ces aiguilles sont constituées de morceaux prédécoupés de contreplaqué qui s'ajustent très mal et sont très moches. J'y ai encastré une torsade de fil de laiton peint couleur bois pour améliorer un peu et j'ai tordu le contreplaqué pour l'ajuster.


Le résultat est presque hideux pale


Alors j'ai décidé de tout refaire. D'abord, mon idée était de sculpter du ramin pour refaire entièrement ces pièces mais j'ai finalement opté pour de la résine. Une sorte de pâte à modeler qui durcit à l'air. Je n'ai trouvé que couleur imitation pierre mais qu'à cela ne tienne, ce sera peint.


Il faut bien sûr mettre tout ça en forme




Une fois que c'est à peu près satisfaisant, on laisse sécher 24 heures.
On peut alors décoller les morceaux et les poncer :



On dirait de la pierre véritable Wink


J'ai recollé mes torsades qu'il faudra que je repeigne, et comblé l'intérieur avec des tronçons de noyer :


Le tout est peint en noir pour s'adapter aux préceintes. Le marron sera refait plus tard.


Et voilà le résultat. Pose provisoire pour la photo :




Voilà pour le début de la guibre.
Les photos du château dans le post suivant...
Revenir en haut Aller en bas
Fred P.
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Grenoble
Navire préféré : Pen Duick, L'Hermione, L'Indiscret, Chaloupe armée

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    23/10/17, 11:52 pm

Le château et les bouteilles, ce n'est pas de la tarte non plus. Toutes les fenêtres sont découpés dans du carton blanc. Les colonnades et les moulures sont faites au tarabiscot.



Comme j'ai voulu rendre les bouteilles moins plates que dans le kit, il a fallu courber tous les contreplaqués. Heureusement la colle du contreplaqué se ramollit un peu à l'eau.


Comme prévu, j'ai conservé l'encadrement en laiton d'origine. J'ai cru comprendre que les kits actuels du Superbe de Mantua ne proposent plus ces pièces en laiton mais une sorte de carton rouge et noir "abomiffreux". J'ai eu la chance de tomber sur un modèle plus ancien acheté d'occasion.


Le bas et le haut des bouteilles ne sont pas encore terminés mais on voit bien la courbure. Sur le plan tout est plat. Le pont de dunette est enfin collé.


L'encadrement collé définitivement. Il me reste la partie basse à finir


La suite bientôt...

Amitiés.

Fred
Revenir en haut Aller en bas
Magellan
Maistrancier
Maistrancier
avatar

Navire préféré : Marine XVIII ème, XIX ème

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    23/10/17, 11:58 pm

Fred, c'est une très bonne idée d'employer de la résine pour ces pièces aux formes complexes.Certain diront: pas traditionnel! Sur mon Astrolabe, j'avais opté pour le bois et j'y ai passé un temps fou pour une liaison parfaite avec la carène et la pièce d'étrave. Donc à méditer pour les cas difficiles.
Revenir en haut Aller en bas
Ekis
Premier maître
Premier maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    24/10/17, 12:04 am

Ouaip, il y a de très bonnes idées à conserver en mémoire !
Le résultat de la guibre et du château est vraiment sympa : ça change du kit !
Et je sais de quoi je parle ! Laughing Cool

Juste une question : il n'y a pas de sabords sur l'arcasse, ou tu les fais après ? (je n'ai pas regardé la monographie...)

_________________
Revenir en haut Aller en bas
Fred P.
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Grenoble
Navire préféré : Pen Duick, L'Hermione, L'Indiscret, Chaloupe armée

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    24/10/17, 12:08 am

Si, il y aura deux sabords en position fermée. Mais je ne m'y suis pas encore attaqué.
Revenir en haut Aller en bas
michgir
Maistrancier
Maistrancier
avatar

Localisation : Région parisienne
Navire préféré : Le soleil royal

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    24/10/17, 05:26 pm

Bonsoir.
C'est hyper bien.

Michgir

_________________
 Michgir
mon blog : www.maquettemichgirmodelisme.com
Revenir en haut Aller en bas
http://maquettemichgirmodelisme.wifeo.com
Fred P.
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Grenoble
Navire préféré : Pen Duick, L'Hermione, L'Indiscret, Chaloupe armée

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    25/10/17, 11:07 pm

Bonsoir et merci pour toutes vos appréciations !
Comme il me reste pas mal de pâte à modeler/résine, j'ai réalisé aussi les ornements de bouteille avec cette méthode :


Si j'avais eu du courage et du buis, je les aurais faits en bois mais c'est plus dur à sculpter.
Je me suis inspiré de la monographie et aussi de l'Hermione pour faire ces ornements.
Le trou d'évacuation des toilettes (car c'est à ça que ça sert !) est fait avec un morceau de rivet :


En cours de sculpture :


Puis, une fois peint. Il a fallu faire deux pièces symétriques en s'aidant simplement du pifomètre Wink


En dessous, voici ce qui était proposé dans le kit silent. Bon, OK, c'est en laiton, c'est un peu travaillé mais ça n'a rien à voir avec des ornements de bouteilles.


Posé provisoirement sous les bouteilles, voici ce que ça donne. Il reste des retouches à faire et l'encadrement du tableau n'est pas fait, mais ça donne une idée. On voit tous les défauts avec ces photos macro !!


C'est compliqué ces bouteilles scratch ...

Amitiés
Revenir en haut Aller en bas
Ekis
Premier maître
Premier maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    26/10/17, 12:17 am

Ah ouais, c'est très compliqué, mais très réussies ces bouteilles ! Wink

_________________
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications

Revenir en haut Aller en bas

Le Superbe au 1/75ème - Mantua avec modifications
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 4 sur 8Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant
 Sujets similaires
-
» une petite collection de 2 mois avec swatch de pigments EM
» Que faire avec des coings ?
» Jojo petit bébé de 3 semaines avec une SPR
» Navires Belge avec équipage Anglais
» Configurer le pare-feu pour PG avec Norton Internet Security

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
