L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyJeu 26 Oct 2017, 14:51

Le bonjour te va,
je dois reconnaître que tout ce que j'ai vu dans cette page me ravit, c'est beau, bien fait, minutieux enfin vraiment agréable à regarder !
Je suis les parutions avec plaisir !

_________________
MIKE L'ANCIEN VOUS SOUHAITE UN JOYEUX NOEL ET UNE BONNE ANNEE :

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 13784010
Revenir en haut Aller en bas
Fred P.
Premier maître
Premier maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyDim 29 Oct 2017, 19:20

Merci L'ancien, merci à tous. J'essaie de faire de mon mieux avec un kit pas toujours très coopératif.

Voici l'avancement des travaux : Le château et la guibre sont terminés

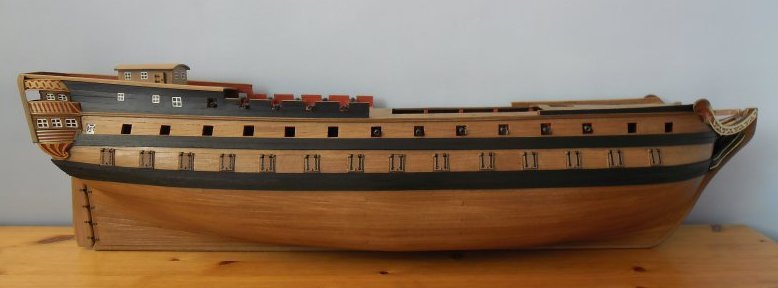

Vue d'ensemble :

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb38

Vue du château. Sur cette photo, les sabords de fuite ne sont pas encore posés.
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb39

Vue de la guibre. J'ai utilisé les herpes du kit telles quelles, ce qui donne une certaine cohérence avec la poupe.
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb40

Vue de la poupe et des garants de safran.
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb41

La même avec les sabords de fuite installés.
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb42

Vue de face. Les écubiers sont fait avec des œillets métalliques.
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb44

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb45

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb46

Vue de dessus des bouteilles. J'aurais voulu les courber encore plus mais plus aucune pièce du kit n'aurait pu s'adapter.
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb47

Pour finir, deux vues du balcon du capitaine :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb48

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb49

Je vais maintenant me consacrer aux superstructures des ponts et au gréement des canons ainsi qu'à la mise en place des faux canons. Les deux morceaux difficiles que sont la poupe et la proue sont terminés et c'est une bonne chose de faite Wink

Amitiés.
Fred
Revenir en haut Aller en bas
Ekis
Aspirant
Aspirant
Ekis


Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyDim 29 Oct 2017, 19:42

Merci pour ces très belles photos pour commencer !
Ton vaisseau a une très belle ligne, l'harmonie des teintes est tout à fait réussie...
J'aurais pour ma part "démétallisé" un peu les plaques laiton du kit en les vieillissant, mais c'est de l'ordre du goût de chacun, et ça ne retire rien aux compétences qu'il faut pour en arriver là !

Vivement la suite ! Smile

_________________
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Tete50px-56522c4 Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Signature2019-56bf89d


Dernière édition par Ekis le Dim 29 Oct 2017, 21:54, édité 1 fois
Revenir en haut Aller en bas
PERRIN Michel
Maistrancier
Maistrancier
PERRIN Michel

Localisation : 45240 La Ferté St Aubin
Navire préféré : Voile (vieux et jeunes gréements)

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyDim 29 Oct 2017, 21:08

C'est vraiment du beau travail et une belle réussite. Bravo.
Que penses-tu de la boite ? Complète ? Rapport qualité / prix ? La recommanderais-tu ?

_________________
>> "Hâtez-vous lentement, et sans perdre courage,
>> "Vingt fois sur le métier remettez votre ouvrage,
>> "polissez-le sans cesse, et le repolissez,
>> "Ajoutez quelquefois, et souvent effacez !  ...
Nicolas Boileau
Le modélisme, c'est un peu ça, Non ?  drunken
à vous revoir, Michel
Revenir en haut Aller en bas
http://michel-perrin.fr
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyLun 30 Oct 2017, 14:22

Le bonjour te va,
les photos font toujours état d'une belle réalisation.
j'ai construit le Bounty Mantua, mais en dehors de certains détails je n'ai pas gardé la planche de PE qui à l'époque comme maintenant est du système circuit imprimé sur cuivre.
Je préfère COREL qui je crois n'existe plus avec ses sculptures en bois compressé (comme certaines assiettes décorées des provinces)
Mais le résultat que tu obtiens est vraiment agréable à regarder !

_________________
MIKE L'ANCIEN VOUS SOUHAITE UN JOYEUX NOEL ET UNE BONNE ANNEE :

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 13784010
Revenir en haut Aller en bas
Fred P.
Premier maître
Premier maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyLun 30 Oct 2017, 16:13

PERRIN Michel a écrit:
Que penses-tu de la boite ? Complète ? Rapport qualité / prix ? La recommanderais-tu ?

Bonjour Michel,
Tout bien considéré, je ne recommande pas ce kit. Je ne sais pas à quel prix il est vendu actuellement (entre 350€ et 550€ suivant les sites) mais il n'a pas la qualité requise pour un tel prix. Je l'ai eu d'occasion pour nettement moins cher sinon, je ne l'aurais pas acheté.
Je pense que Mantua serait bien inspiré de faire une nouvelle version, à l'image de la nouvelle version de l'Hermione 2016 d'Artesania Latina et d'utiliser des technologies du XXIème siècle pour les plans et les découpes. Avec les CAO actuelles on peut faire bien mieux et bien plus précis.
La notice est aussi très mal faite avec des photos en noir et blanc qui éludent tous les problèmes.
Les bois fournis ne sont pas de bonne qualité. Par exemple, les lattes du deuxième bordé, en noyer sont en bois déroulé et pas en bois scié, ce qui rend le bois pelucheux au ponçage et très difficile à racler, ce qui est nécessaire à l'obtention d'une belle finition.
Il y a des planches prédécoupées en contreplaqué de noyer mais la partie centrale du contreplaqué est en bois clair ! Donc dès qu'on voit cette tranche, on voit que c'est du contreplaqué et pas du noyer massif.
L'accastillage est très inégal. Il y a de beaux caps de mouton, de beaux canons en laiton tourné. Mais les sabords/mantelets sont assez moches. Il y a 3 chaloupes identiques en plastique qu'il faut impérativement refaire. Les caillebotis ne sont pas à l'échelle (comme d'habitude), etc.
Les pièces prédécoupées au laser ne sont pas précises et pourtant ce ne doit pas être difficile à faire si le plan est juste.
La plaque en laiton de mon kit a été remplacée dans la version actuelle par une planche "laser incisioni" (http://www.mantuamodelshop.com/laser-incisioni-superbe-p-14300.html) et c'est franchement moche.

Personnellement, j'aime bien adapter, modifier et améliorer les kits donc je suis dans mon élément avec celui-ci mais il ne faudrait pas que le prix dépasse 250€.
Mais à partir d'un certain taux de choses à refaire par rapport à ce qui est fourni, on peut se poser la question s'il ne vaut pas mieux faire une construction sur plan en commandant éventuellement de l'accastillage sur Internet. En plus il existe des plans très complets de vaisseaux 74 canons.

Amitiés.
Fred
Revenir en haut Aller en bas
PERRIN Michel
Maistrancier
Maistrancier
PERRIN Michel

Localisation : 45240 La Ferté St Aubin
Navire préféré : Voile (vieux et jeunes gréements)

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyLun 30 Oct 2017, 17:41

Salut Fred,
Très sympa ta réponse. Je te remercie.
C'est toujours bon d'avoir les appréciations objectives de ceux qui savent et de ceux qui font !
Je me documente sur les fabricants de boites parce ma fille aînée m'a passé commande d'une coque genre coupe de l'América. J'en ai trouvé une à plus de 500€ : j'hésite !
Ce n'est pas pour tout de suite, je dois d'abord réparer, terminer ma goélette et refaire les essais.
Je continue à suivre ton très beau chantier.
Bon courage, mais je vois que tu n'en manques pas.
Michel

_________________
>> "Hâtez-vous lentement, et sans perdre courage,
>> "Vingt fois sur le métier remettez votre ouvrage,
>> "polissez-le sans cesse, et le repolissez,
>> "Ajoutez quelquefois, et souvent effacez !  ...
Nicolas Boileau
Le modélisme, c'est un peu ça, Non ?  drunken
à vous revoir, Michel
Revenir en haut Aller en bas
http://michel-perrin.fr
Fred P.
Premier maître
Premier maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyVen 03 Nov 2017, 23:41

Bonjour,
Quelques avancées du chantier : Le gréement des canons est presque terminé (en dehors de la coque pour le moment). Je pense que je ne mettrai pas le palan de retrait car celui-ci n'était installé que lors des combats et là, sans les voiles mon Superbe ne sera pas en position de combat ;-)

J'ai un peu modifié le râtelier avant en m'inspirant des plan de J. Boudriot :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb50

Travail sur les râteliers de mât. J'ai ajouté les poulies des bitons (pseudo-poulies) qui n'étaient pas prévues dans le kit. Les bitons sont fait dans du carré de 4x4mm
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb51

Les mantelets sont maintenant en position ouverte. Les faux canons seront bientôt posés :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb52

Les renforts de tableau (je ne sais pas comment ça s'appelle) sont collés, parallèlement aux lattes du pont :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb53

Comme pour l'Hermione, je pense que je vais devoir refaire les échelles qui ne sont pas... à l'échelle (c'est le comble). Les marches font 5mm de haut, ce qui ferait en vrai des marches de presque 40 cm !
Les caillebotis seront sans doute trop gros aussi...
Il reste du boulot avant le gréement ! Sans parler des chaloupes et canots...

Amitiés
Fred
Revenir en haut Aller en bas
Fred P.
Premier maître
Premier maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyDim 05 Nov 2017, 10:11

Bonjour,
Voici 3 photos du chantier avec tous les canons installés, ainsi que les râteliers de mât :

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb54

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb55

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb56

Amitiés.
Fred

_________________
"Les emmerdes, ça vole toujours en escadrille" J. Chirac
Revenir en haut Aller en bas
Ekis
Aspirant
Aspirant
Ekis


Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyDim 05 Nov 2017, 12:10

Ça se monte tranquillement.
Les teintes sont toutes bien posées, bien réalistes, les canons totalement gréés sans être "trop rangés : j'aime bien ! Smile

_________________
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Tete50px-56522c4 Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Signature2019-56bf89d
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyDim 05 Nov 2017, 15:10

Le bonjour te va,

je n'ai pas grand chose à dire et à redire si ce n'est rien, mais surtout que c’est net et bien réalisé !
Superbe rangée de bitons et de cabillots !

_________________
MIKE L'ANCIEN VOUS SOUHAITE UN JOYEUX NOEL ET UNE BONNE ANNEE :

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 13784010
Revenir en haut Aller en bas
romilly
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
romilly

Localisation : Romilly/sur/seine - Aube

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyDim 05 Nov 2017, 15:20

rien à ajouter

superbe travail
Revenir en haut Aller en bas
michgir
Maître
Maître
michgir

Localisation : Gournay Sur Marne (93)
Navire préféré : Le soleil royal

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyDim 05 Nov 2017, 18:29

Bonsoir.
Que voila du modélisme magnifique.

Bravo

_________________
 Michgir
mon blog : www.maquettemichgirmodelisme.com
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Aoyt_210
Revenir en haut Aller en bas
http://maquettemichgirmodelisme.wifeo.com
Fred P.
Premier maître
Premier maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyDim 05 Nov 2017, 20:00

Merci à tous ! Savoir que je vais soumettre les photos à vos yeux d'experts me motive pour m'appliquer Wink

Encore quelques photos des canons en lumière naturelle (au soleil entre deux averses ! ) :

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb57

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb58

Et mon travail de la journée : le roof, le banc de quart et les taquets de l'échelle.
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb59

Le banc n'est pas trop de style Louis XVI... Les trappes et portes du roof sont factices.
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb60

Ça se placera là... mais il manque encore les garde-corps et l'échelle d'accès à la dunette. Le banc parait clair car il n'est pas encore verni :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb61

L'échelle (je ne sais pas si on dit "de coupée", pour ce type de navire) :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb62

En plus des fils de lin fournis dans le kit, j'utilise du cordonnet 100% polyester. Le noir fin sert notamment à fourrer les cordages et à faire les surliures. Ces fils ne peluchent pas du tout et ne foncent pas sous l'effet de la colle. Par contre, les nœuds ne tiennent pas bien, il faut impérativement les bloquer à la cyano.
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb63

Chantier arrêté pour une semaine car je pars en déplacement demain matin.

Amitiés.
Fred

_________________
"Les emmerdes, ça vole toujours en escadrille" J. Chirac
Revenir en haut Aller en bas
caputsyl
Maistrancier
Maistrancier
caputsyl

Localisation : Captieux (sud gironde)33
Navire préféré : Soleil royal /riva

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyDim 05 Nov 2017, 23:34

Bonjour  très beau travail
A+JC
Revenir en haut Aller en bas
Fred P.
Premier maître
Premier maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyDim 12 Nov 2017, 16:38

Bonjour à tous,
Je suis toujours dans mes équipements de pont. Aujourd'hui le bastingage de la dunette. J'ai aussi refait un banc de quart car je me suis aperçu que le premier était trop bas. A l'échelle 1:1 ça aurait fait une assise à 30 cm de haut, c'est à dire plus un canapé Ikéa qu'un banc de quart de la fin du XVIIIe.

Voici le banc un peu plus sobre que le précédent (pas encore verni) :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb64

Les jambettes sont fixées par un tourillon en laiton en haut et en bas :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb65

Avec les décoration montées provisoirement :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb66

J'ai ajouté des courbes de renfort sur les frontaux et laissé visible le tourillon en laiton qui fixe les rembardes :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb67

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb68

Pour finir, voici la différence entre une latte Mantua en haut et une latte Artesania Latina en bas :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb69

A bientôt,
Fred
Revenir en haut Aller en bas
Ekis
Aspirant
Aspirant
Ekis


Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyDim 12 Nov 2017, 16:46

Ce vaisseau s'enrichit très joliment !
Les lisses et le banc sont parfaitement exécutés. Wink

_________________
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Tete50px-56522c4 Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Signature2019-56bf89d
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyDim 12 Nov 2017, 16:51

Le bonjour te va,Fred,
il y a trop peu de bois pour que l'on loupe un sujet !
Tu as une idée du "sobre" qui me laisse un peu rêveur, il est superbe et comme dit Ekis les lisses sont nettes !
En quelques mots c'est beau à regarder !

_________________
MIKE L'ANCIEN VOUS SOUHAITE UN JOYEUX NOEL ET UNE BONNE ANNEE :

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 13784010
Revenir en haut Aller en bas
Fred P.
Premier maître
Premier maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyLun 13 Nov 2017, 00:09

Dimanche pluvieux, modéliste heureux ! Et comme je n'avais pas maquetté depuis une semaine j'ai passé tout le dimanche sur le Superbe.
Donc j'ai avancé encore un peu...

Avec d'abord les coffres à fusils. J'ai creusé un peu les façades pour incruster des fioritures qu'il me restait de la guibre (normalement destinées à décorer les jambettes de support du caillebotis de la guibre) :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Sam_7510

Lesdits coffres installés ainsi que les supports de cabillots :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Sam_7511

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Sam_7512

Les décors de frontaux sont maintenant collés :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Sam_7513

Les porte-cabillots sont fixés sur les jambettes, à mi-hauteur :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Sam_7514

Travail d'ébénisterie sur les rambardes et escalier :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Sam_7515

Les poteaux sont en lamellé-collé de 6 baguettes de 3 x 0,5. Ça permet de ménager une mortaise pour insérer les rampes :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Sam_7516

L'ensemble est presque terminé. Il reste à le vernir et à faire les deux poteaux du haut, qui tiendront les rampes de l'escalier. Mais je réfléchis à une fixation directe sur les frontaux.
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Sam_7517

Voilà la chose provisoirement posée à sa place.
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Sam_7518

Amitiés.
Fred
Revenir en haut Aller en bas
Ekis
Aspirant
Aspirant
Ekis


Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyLun 13 Nov 2017, 00:33

Cette descente sur le Superbe sous forme d'îlot est quand même beaucoup plus esthétique que les habituels escaliers/échelles de chaque côté... Surtout quand c'est réussi comme le tien !
J'ai réfléchis à en faire un sur mon Victory, mais ça masquerait beaucoup de la façade du pont derrière et de la barre.

Bravo pour ces éléments ! Smile

_________________
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Tete50px-56522c4 Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Signature2019-56bf89d
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyLun 13 Nov 2017, 07:26

hello
trés beau montage et belle modification....bravo Very Happy
j'ai les couples et quille faite d'aprés le 74 canons de jean boudriot et je cherche un 74 mantua meme commencer Wink Wink
Revenir en haut Aller en bas
michgir
Maître
Maître
michgir

Localisation : Gournay Sur Marne (93)
Navire préféré : Le soleil royal

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyLun 13 Nov 2017, 08:27

Bonjour.

M A G N I F I Q U E


Michgir

_________________
 Michgir
mon blog : www.maquettemichgirmodelisme.com
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Aoyt_210
Revenir en haut Aller en bas
http://maquettemichgirmodelisme.wifeo.com
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyLun 13 Nov 2017, 08:42

Démat
Très beau travail Bravo! sunny

_________________
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Th10
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyLun 13 Nov 2017, 12:44

Le bonjour te va,
après un commentaire comme celui de Michgir, que dire Fred : c'est beau tout simplement !

_________________
MIKE L'ANCIEN VOUS SOUHAITE UN JOYEUX NOEL ET UNE BONNE ANNEE :

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 13784010
Revenir en haut Aller en bas
Fred P.
Premier maître
Premier maître
Fred P.

Localisation : Grenoble
Navire préféré : Toujours celui en cours de construction

Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 EmptyMar 14 Nov 2017, 23:49

Merci à tous !
Deux soirées pour confectionner les échelles.

Les pièces fournies dans le kit sont de bonne qualité (en hêtre) mais conduisent à des marches qui ferait 30 cm de haut en réalité ! J'ai donc repris ces pièces et j'ai ajouté une entaille entre chacune (scie + cutter + lime à ongles ! ). En haut les pièces du kit, en bas les mêmes retravaillées :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb70

La suite est classique :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb71

Pour les rampes, j'ai repris le principe que j'avais utilisé sur l'Hermione : corde à piano + traits de feutre. A noter qu'il n'y a pas de rampes dans la monographie de Jean Boudiot.
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb72

Vue de dessus. Les échelles ne sont pas encore fixées car il manque les encadrements :
Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Superb73

A bientôt pour la suite...
Fred
Revenir en haut Aller en bas
Contenu sponsorisé




Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty
MessageSujet: Re: Le Superbe au 1/75ème - Mantua avec modifications    Le Superbe au 1/75ème - Mantua avec modifications   - Page 5 Empty

Revenir en haut Aller en bas

Le Superbe au 1/75ème - Mantua avec modifications
Revenir en haut
Page 5 sur 15Aller à la page : Précédent  1, 2, 3, 4, 5, 6 ... 10 ... 15  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
