Bonjour à tous !


Maquettiste et modéliste avion grands modèles depuis quelques décennies, j'entreprends (enfin) la construction de mon Bounty version écorché !
Réception de la boîte en fin de semaine et belle surprise au déballage.
Bounty au 1/45 - Kit OcCre Bounty-1

Bounty au 1/45 - Kit OcCre Bounty-2
Une notice claire, en français et illustrée avec de nombreuses photos couleurs.
Bounty au 1/45 - Kit OcCre Bounty-3
Une notice séparée pour l'ensemble des voiles.
Bounty au 1/45 - Kit OcCre Bounty-4
Découpe laser ultra précise et très propre, et du bois de qualité.
Bounty au 1/45 - Kit OcCre Bounty-5
Un bon fagot de bois bien rangé et bien répertorié dans la notice.
Bounty au 1/45 - Kit OcCre Bounty-6
Les voiles sont déjà cousues et couleur légèrement "vielllie".
Bounty au 1/45 - Kit OcCre Bounty-7
L'accastillage fourni avec le kit laisse rêveur !
Bounty au 1/45 - Kit OcCre Bounty-8
Bien entendu tôt ou tard, il va falloir s'attaquer à la coque. Bien que largement habitué au travail du bois, je ne suis pas familiarisé avec la fabrication d'une telle coque.
Mais après avoir parcouru le forum et mis en application ce que j'ai pu lire, voici mes premières impressions.
Suivant le bois, la durée de trempage dans l'alcool à brûler varie plus que sensiblement.
Baguette style Acajou ("Style" parce que je connais pas l'essence exacte ce cette baguette que j'ai dans mon stock perso) nécessite un trempage de 24 heures au moins. En revanche, le balsa, quelques secondes dans l'eau suffisent. Bien entendu, tout dépend de la section de la baguette qui sera cintrée.


Donc, le bois une fois "mouillé", utilisation des trois méthodes répertoriées :
- La pince à cintrer fonctionne très bien mais marque le bois
- L'outil à cintrer : idem marquage important avec des lignes parallèle sur la baguette qui risque de se voir après vernissage de la coque
- Fer à souder, le top !
Bounty au 1/45 - Kit OcCre Bounty-9

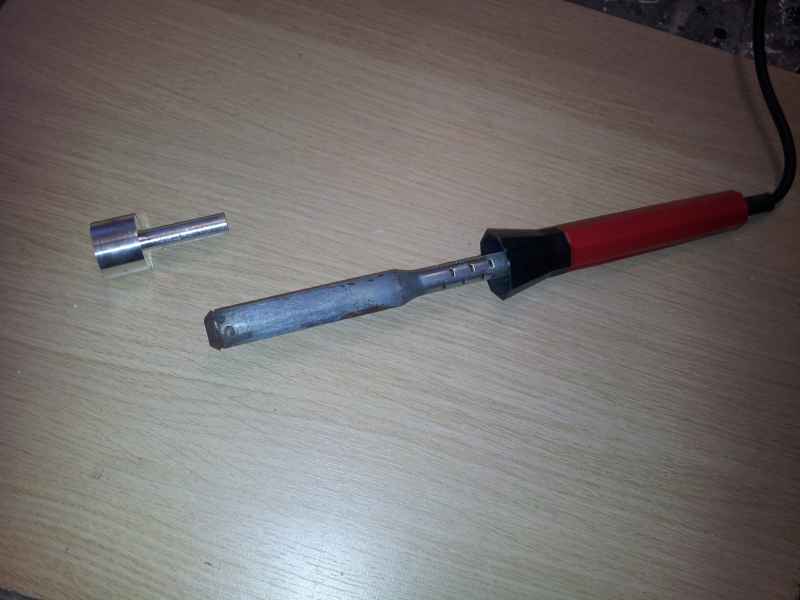

J'ai donc tourné une panne en aluminium de 60 mm de long. L'axe mesure 40 mm et le cylindre a un diamètre de 30 et une longueur de 20 mm.
Bounty au 1/45 - Kit OcCre Bounty-10

Bounty au 1/45 - Kit OcCre Bounty-11
Dépose de la panne d'origine et mise en place de la panne spéciale  "coque Bounty" !
Bounty au 1/45 - Kit OcCre Bounty-12
Découpe d'un gabarit de test en contreplaqué de 15 mm d'épaisseur avec deux rayons de courbure différents.Bounty au 1/45 - Kit OcCre Bounty-13
Et test de cintrage à chaud des deux baguettes "mouillées" :
- Acajou section 9 x 2
- Balsa section 6 x 3

Conclusion : méthode adoptée !

Après cette rapide introduction, la prochaine étape sera dédié à la construction proprement dite du Bounty !

A très bientôt !  Wink

_________________
A très bientôt, et n'oubliez pas..., Bounty un jour..., Bounty toujours !  Alain33 Wink

Maquettisme avions
Perso : http://www.modelisme-racer.fr/
Prof : http://ronk-aviation-resine.fr/
Revenir en haut Aller en bas
http://ronk-aviation-resine.fr/
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyLun 30 Jan 2017, 20:15

Démat

as tu acheté ton kit chez un détaillant où chez le concepteur? sunny

_________________
Bounty au 1/45 - Kit OcCre 96713111
Revenir en haut Aller en bas
Alain33
Quartier-maître de première classe
Quartier-maître de première classe
Alain33

Localisation : Libourne
Navire préféré : Bounty

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyLun 30 Jan 2017, 20:27

Bonjour Miel

Pas simple... Je n'ai pas le droit de faire de publicité ici comme l'indique clairement le règlement.
Pour répondre à ta question et étant professionnel dans le modélisme, je suis passé en direct par le fournisseur pour l'importation.

_________________
A très bientôt, et n'oubliez pas..., Bounty un jour..., Bounty toujours !  Alain33 Wink

Maquettisme avions
Perso : http://www.modelisme-racer.fr/
Prof : http://ronk-aviation-resine.fr/


Dernière édition par Alain33 le Lun 30 Jan 2017, 20:31, édité 1 fois
Revenir en haut Aller en bas
http://ronk-aviation-resine.fr/
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyLun 30 Jan 2017, 20:31

re: Pour les membres qui passent par la Royale OCCRE fait une remise
 Professionnel dans le maquettisme? peux tu en dire en peu plus?sunny

_________________
Bounty au 1/45 - Kit OcCre 96713111
Revenir en haut Aller en bas
Alain33
Quartier-maître de première classe
Quartier-maître de première classe
Alain33

Localisation : Libourne
Navire préféré : Bounty

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyLun 30 Jan 2017, 20:34

Je vais finir par me faire tirer les oreilles...
J'ai le droit d'écrire en clair l'adresse de mon site web ???

_________________
A très bientôt, et n'oubliez pas..., Bounty un jour..., Bounty toujours !  Alain33 Wink

Maquettisme avions
Perso : http://www.modelisme-racer.fr/
Prof : http://ronk-aviation-resine.fr/
Revenir en haut Aller en bas
http://ronk-aviation-resine.fr/
troyti
Maistrancier
Maistrancier
troyti

Localisation : Vaucluse
Navire préféré : la Bounty

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyLun 30 Jan 2017, 21:08

bienvenu sur le forum
je vais suivre évidemment
ce modèle est bien plus évolué que le mien mais il y a toujours de bonnes idées a prendre.
l’échelle est plus grande et donc surement plus de détails.
je ne connaissais pas ce kit.
bon montage !
thierry
Revenir en haut Aller en bas
Alain33
Quartier-maître de première classe
Quartier-maître de première classe
Alain33

Localisation : Libourne
Navire préféré : Bounty

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyLun 30 Jan 2017, 22:31

Merci Thierry !
Effectivement, il y a beaucoup de détails et comme la coque est ouverte..., encore plus !


Mais c'est bien le but de la manoeuvre !

_________________
A très bientôt, et n'oubliez pas..., Bounty un jour..., Bounty toujours !  Alain33 Wink

Maquettisme avions
Perso : http://www.modelisme-racer.fr/
Prof : http://ronk-aviation-resine.fr/
Revenir en haut Aller en bas
http://ronk-aviation-resine.fr/
jpern
Maistrancier
Maistrancier
jpern

Localisation : Moelan sur mer
Navire préféré : Tous les gréments

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyMar 31 Jan 2017, 09:53

Bonjour

Il à l'air pas mal ce kit !!! je vais suivre ce montage avec grande attention Wink

_________________
Jean-Pierre
Revenir en haut Aller en bas
Alain33
Quartier-maître de première classe
Quartier-maître de première classe
Alain33

Localisation : Libourne
Navire préféré : Bounty

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyMar 31 Jan 2017, 16:35

Bonjour Jean-Pierre


Il est effectivement très beau !
J'ai beaucoup de boulot par ailleurs, mais je vais m'y atteler un petit peu régulièrement.
Donc, il devrait y avoir des mises à jour tout aussi régulières..., et des questions aussi je crois !

_________________
A très bientôt, et n'oubliez pas..., Bounty un jour..., Bounty toujours !  Alain33 Wink

Maquettisme avions
Perso : http://www.modelisme-racer.fr/
Prof : http://ronk-aviation-resine.fr/
Revenir en haut Aller en bas
http://ronk-aviation-resine.fr/
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyMar 31 Jan 2017, 18:17

Le bonjour te va,
je n'ai pas répondu immédiatement à ton postage, mais c'est parce que j'ai fait autre chose avec transfer now tu verras.
pour moi tu as réussis avec ton fer à souder à faire la panne d'un fer coûteux...
Pour moi la 3 ème baguette en partant du haut semblerait bien être du peuplier.
Alors éternel conseil :


de toute façon quelque soit les explications du mode d'emploi c'est dans l'ordre :
Le chantier.
La quille.
Les couples poncés et ajustés selon ceci :


Bounty au 1/45 - Kit OcCre Couple10

la pose des bordés avec réglages comme ceci :

Bounty au 1/45 - Kit OcCre Bordee10

Le tartinage à la colle blanche et (avec sciure) grassement à l’intérieur.
Le pont.
Etc.. et la suite ici !
http://www.laroyale-modelisme.net/t8442-principe-de-construction-d-un-voilier-genre-renard-ou-autre



_________________
Bounty au 1/45 - Kit OcCre Parche16
Revenir en haut Aller en bas
Alain33
Quartier-maître de première classe
Quartier-maître de première classe
Alain33

Localisation : Libourne
Navire préféré : Bounty

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyMar 31 Jan 2017, 19:31

Bonsoir L'ancien


Oui oui, ces schémas et le post sont dans mes favoris !
In-con-tour-na-ble !!!


Concernant transfer now, tout est ok, super merci, c'est vraiment top !
Tu as du recevoir mon message en MP d'ailleurs !

_________________
A très bientôt, et n'oubliez pas..., Bounty un jour..., Bounty toujours !  Alain33 Wink

Maquettisme avions
Perso : http://www.modelisme-racer.fr/
Prof : http://ronk-aviation-resine.fr/
Revenir en haut Aller en bas
http://ronk-aviation-resine.fr/
lafleur
Maître
Maître
lafleur

Localisation : Vendée
Navire préféré : La LICORNE, LE RENARD, Bisquine, Cotre pilote, LA FLORE, LA RECOUVRENCE,

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyMer 01 Fév 2017, 10:54

Voilà un grand classique, la boite est magnifique et les couleurs superbes, bon amusement et régal nous de photos.

_________________
Je flotte donc je suis.
Revenir en haut Aller en bas
Alain33
Quartier-maître de première classe
Quartier-maître de première classe
Alain33

Localisation : Libourne
Navire préféré : Bounty

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyMer 01 Fév 2017, 13:43

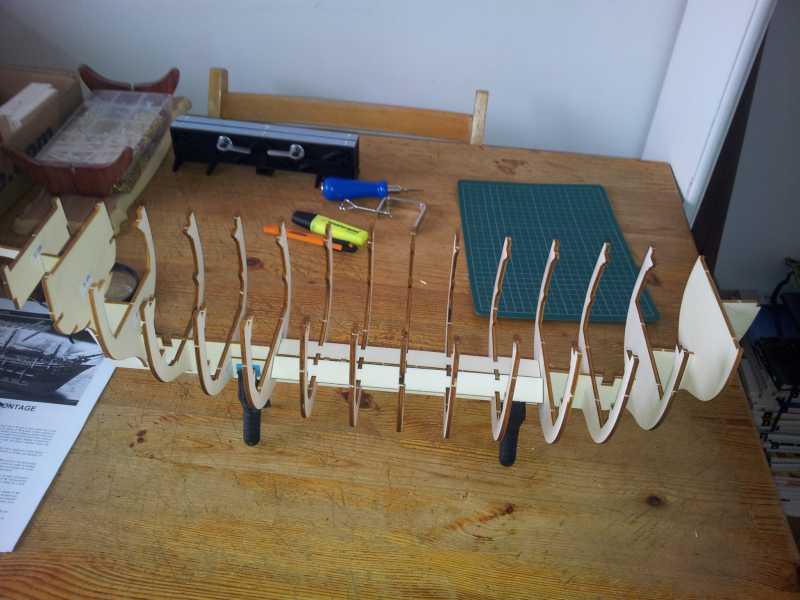

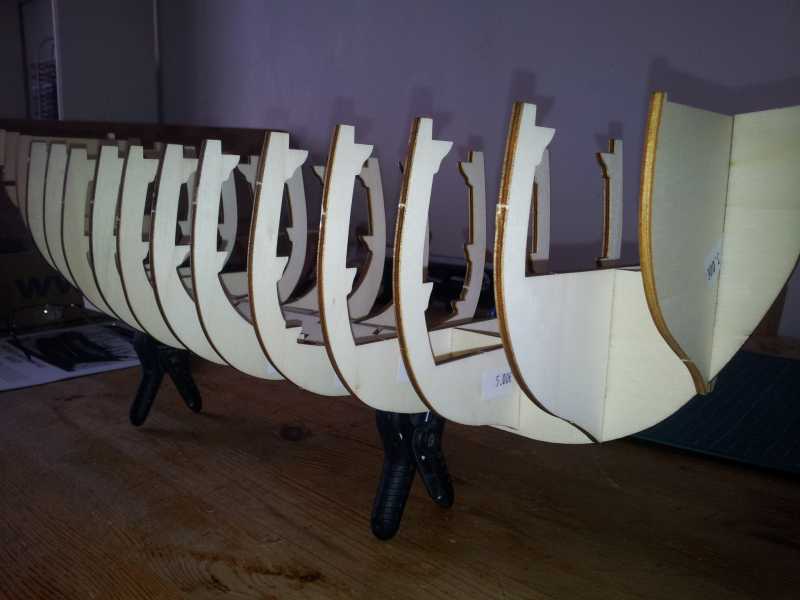

Premier montage à blanc des couples sur la quille

Bounty au 1/45 - Kit OcCre Bounty-14

Bounty au 1/45 - Kit OcCre Bounty-15

Bounty au 1/45 - Kit OcCre Bounty-16

Bien que le navire fini mesure 91 cms au 1/45, le squelette de la coque ne fait que 612 mm de long pour l'instant.

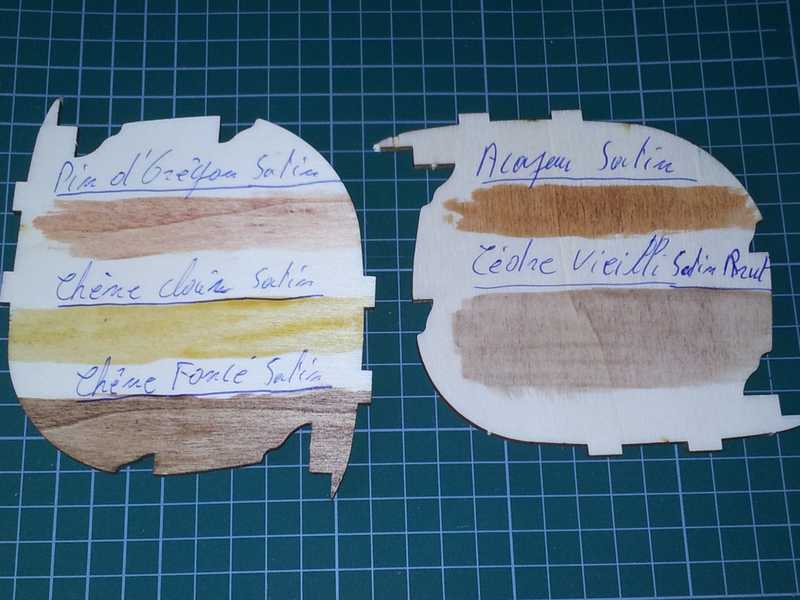

Essai de différentes teintes de lasure sur bois clair, bois utilisé pour les couples.
Bounty au 1/45 - Kit OcCre Bounty-17

_________________
A très bientôt, et n'oubliez pas..., Bounty un jour..., Bounty toujours !  Alain33 Wink

Maquettisme avions
Perso : http://www.modelisme-racer.fr/
Prof : http://ronk-aviation-resine.fr/
Revenir en haut Aller en bas
http://ronk-aviation-resine.fr/
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyMer 01 Fév 2017, 16:32

Le bonjour te va,
où est ton chantier ?
Acajou satiné !

_________________
Bounty au 1/45 - Kit OcCre Parche16
Revenir en haut Aller en bas
Alain33
Quartier-maître de première classe
Quartier-maître de première classe
Alain33

Localisation : Libourne
Navire préféré : Bounty

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyMer 01 Fév 2017, 17:04

Bonjour L'ancien

Le chantier arrive ! Bien sûr, impossible de construire çà sans chantier...
C'était juste pour aligner les couples et voir le volume avec un montage à blanc "en l'air".

D'ailleurs au sujet du chantier, n'ayant pas suffisamment de longueur sous la quille pour la loger entre deux tasseaux, je vais le faire avec des petites équerres. Pas le choix...

Pour la teinte des couples, tu les vois en acajou satin ?
Moi, je voyais plutôt chêne foncé satin .

Les goûts et les couleurs...

_________________
A très bientôt, et n'oubliez pas..., Bounty un jour..., Bounty toujours !  Alain33 Wink

Maquettisme avions
Perso : http://www.modelisme-racer.fr/
Prof : http://ronk-aviation-resine.fr/


Dernière édition par Alain33 le Mer 01 Fév 2017, 17:40, édité 1 fois
Revenir en haut Aller en bas
http://ronk-aviation-resine.fr/
jpern
Maistrancier
Maistrancier
jpern

Localisation : Moelan sur mer
Navire préféré : Tous les gréments

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyMer 01 Fév 2017, 17:29

L'acajou satin aussi mais il faut se méfier des couleurs avec les photos !!!

_________________
Jean-Pierre
Revenir en haut Aller en bas
Ekis
Aspirant
Aspirant
Ekis


Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyMer 01 Fév 2017, 17:33

Pas question de choisir une couleur à partir de photos que l'on prend tous vite fait... ça ne rend jamais les vraies couleurs à l'écran ! Smile

_________________
Bounty au 1/45 - Kit OcCre Tete50px-56522c4 Bounty au 1/45 - Kit OcCre Signature2019-56bf89d


Dernière édition par rehomren le Jeu 02 Fév 2017, 00:11, édité 1 fois
Revenir en haut Aller en bas
Alain33
Quartier-maître de première classe
Quartier-maître de première classe
Alain33

Localisation : Libourne
Navire préféré : Bounty

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyMer 01 Fév 2017, 23:21

Exact !  Wink

_________________
A très bientôt, et n'oubliez pas..., Bounty un jour..., Bounty toujours !  Alain33 Wink

Maquettisme avions
Perso : http://www.modelisme-racer.fr/
Prof : http://ronk-aviation-resine.fr/
Revenir en haut Aller en bas
http://ronk-aviation-resine.fr/
Alain33
Quartier-maître de première classe
Quartier-maître de première classe
Alain33

Localisation : Libourne
Navire préféré : Bounty

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyJeu 02 Fév 2017, 21:05

Bonsoir à vous !


Après avoir teinté les couples et la quille, mise en place sur le chantier.


Puis, ponçage des plans de joint pour collage à la colle blanche.


Les couples étant évidés puisqu'il s'agit d'une version écorchée, pose d'une ficelle tendue entre la proue et la poupe pour vérification de l'équerrage des couples.
Bounty au 1/45 - Kit OcCre Bounty11

Bounty au 1/45 - Kit OcCre Bounty13

Bounty au 1/45 - Kit OcCre Bounty14
Bounty au 1/45 - Kit OcCre Bounty15Bounty au 1/45 - Kit OcCre Bounty17Bounty au 1/45 - Kit OcCre Bounty16

Bon, et bien çà avance tout doux !

_________________
A très bientôt, et n'oubliez pas..., Bounty un jour..., Bounty toujours !  Alain33 Wink

Maquettisme avions
Perso : http://www.modelisme-racer.fr/
Prof : http://ronk-aviation-resine.fr/
Revenir en haut Aller en bas
http://ronk-aviation-resine.fr/
romilly
Enseigne de vaisseau de première classe
Enseigne de vaisseau de première classe
romilly

Localisation : Romilly/sur/seine - Aube

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyVen 03 Fév 2017, 09:27

et bien voilà un début prometteur
bonne continuation
Revenir en haut Aller en bas
Alain33
Quartier-maître de première classe
Quartier-maître de première classe
Alain33

Localisation : Libourne
Navire préféré : Bounty

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyVen 03 Fév 2017, 09:59

Merci Romilly, c'est sympa !

_________________
A très bientôt, et n'oubliez pas..., Bounty un jour..., Bounty toujours !  Alain33 Wink

Maquettisme avions
Perso : http://www.modelisme-racer.fr/
Prof : http://ronk-aviation-resine.fr/
Revenir en haut Aller en bas
http://ronk-aviation-resine.fr/
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyVen 03 Fév 2017, 11:43

Le bonjour te va,
si tu possédais une petite bouteille genre goutte pour les oreilles ou gouttes pour le nez, cela te permettrait comme moi de prendre des petites doses dans la grande bouteille et donc d'être moins embarrassé.
Pour le reste c'est tip top !

_________________
Bounty au 1/45 - Kit OcCre Parche16
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyVen 03 Fév 2017, 11:57

Démat

  L'astuce du cordeau est bien ,mais cela ne suffit pas Un 2ème contrôle serait utile: vérifier les hauteurs  des encoches des couples  sunny

Bounty au 1/45 - Kit OcCre Bounty10

_________________
Bounty au 1/45 - Kit OcCre 96713111
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyVen 03 Fév 2017, 12:07

Le bonjour te va,
il est sacrément pointu le Miel !

_________________
Bounty au 1/45 - Kit OcCre Parche16
Revenir en haut Aller en bas
Alain33
Quartier-maître de première classe
Quartier-maître de première classe
Alain33

Localisation : Libourne
Navire préféré : Bounty

Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre EmptyVen 03 Fév 2017, 12:21

Bonjour les gars !


@ L'ancien : je mets trois gouttes de colle dans un couvercle et hop, le petit pinceau fait le reste ! Pas de gâchis et pas de trace sur la structure !


@ Miel : tu as parfaitement raison. Je me suis rendu compte hier soir qu'il y avait une petite erreur bien que l'équerrage soit bon et que les couples sont correctement enfoncés au niveau de la quille.
Erreur de découpe peut-être...
Idem pour le (futur) alignement des bordées... Il faudra que je rajoute du balsa sur un ou deux couples certainement, et que je ponce pour obtenir un bon alignement !
En tout cas, les photos sont observées à la loupe, c'est top !

_________________
A très bientôt, et n'oubliez pas..., Bounty un jour..., Bounty toujours !  Alain33 Wink

Maquettisme avions
Perso : http://www.modelisme-racer.fr/
Prof : http://ronk-aviation-resine.fr/
Revenir en haut Aller en bas
http://ronk-aviation-resine.fr/
Contenu sponsorisé




Bounty au 1/45 - Kit OcCre Empty
MessageSujet: Re: Bounty au 1/45 - Kit OcCre   Bounty au 1/45 - Kit OcCre Empty

Revenir en haut Aller en bas

Bounty au 1/45 - Kit OcCre
Revenir en haut
Page 1 sur 9Aller à la page : 1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
