MessageSujet: Re: Hermione Artesania Latina 1/89e   Jeu 18 Jan 2018, 22:29

Bonsoir,
Cette Hermione , nouveau kit  Artesania est le premier à ma connaissance qui laissera apparaître de beaux bordés au niveau de la carène, en noyer de surcroit.Réaliser un travail impeccable ici, impose de progresser doucement avec beaucoup de concentration car il n'y aurait pas d'enduit pour retoucher d'éventuels défauts. C'est très bien parti avec toi le marin volant et je ne doute pas du résultat.  Mais pour cela que de précautions à prendre.
Depuis que je vois ce nouveau kit (je ne connais pas l'ancien), je trouve, ou plutôt il me semble qu'il manque quelques membrures, certaines sont vraiment très espacées. Je me demande, si pour gagner du temps et de la qualité au bordage, il ne faudrait pas pour ce genre de bordage, en rajouter aux endroits qui posent problème et ceci jusqu'au premier pont?.( je pense Entre7 et 8; entre 8 et 9 entre10 et 11; entre11 et 12????)

une autre solution serait peut être de faire du remplissage en bois tendre ??????
Revenir en haut Aller en bas
Le marin volant
Matelot
Matelot
avatar

Localisation : Colmar
Navire préféré : L'Hermione

MessageSujet: Re: Hermione Artesania Latina 1/89e   Mer 24 Jan 2018, 12:13

Bonjour à tous,


Galbords, contre-galbords et ribords posés de la proue à la poupe, à babord comme à tribord.
(c'est comme de la poésie Very Happy )

Encore un bordé à partir de la quille pour arrivé à 5 et ensuite je calculerai pour éviter ce que préconise la notice:

- à la proue quelques virures qui finissent quasiment en pointe, puis une virure de largeur normale, puis à nouveau quelques virure brochetées.

je préfère qu'elles aient toutes la même largeur à la proue dans l'espace qu'il reste à border.

La suite en images

A bientôt!



























_________________
"J'ai pu me tromper mais je n'ai jamais trompé personne" - Marquis de Lafayette


Revenir en haut Aller en bas
Ekis
Maître principal
Maître principal
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Hermione Artesania Latina 1/89e   Mer 24 Jan 2018, 12:17

Un bordage impec jusque là ! Smile

_________________
Revenir en haut Aller en bas
Le marin volant
Matelot
Matelot
avatar

Localisation : Colmar
Navire préféré : L'Hermione

MessageSujet: Re: Hermione Artesania Latina 1/89e   Dim 25 Fév 2018, 12:11

Bonjour à tous,

Mon Hermione avance doucement faute de temps. J'ai pris le temps de réfléchir à la manière de border la coque en évitant les virures se terminant en pointe comme préconisé sur la notice de montage. Ce n'est pas beau et peu réaliste.




Il est facile de calculer le nombre de virures par couple et leur largeur mais c'est beaucoup plus compliqué de déterminer à quel endroit effectuer les réductions. En effet la coque est en 3D alors que le schéma est forcément en 2D. Il en résulte un décalage du fait de la courbure de plus en plus importante.
La distance à parcourir entre deux couples près de la quille est plus courte qu'au niveau de la ligne de flottaison. C'est ce que j'ai essayé de représenter sur mon schéma. Les traits en diagonale matérialisent la position exacte du couple pour chaque bordé. Le haut du schéma est le coté quille, le bas côté ligne de flottaison.




Si jamais je devais me planter, je préfère m'en rendre compte rapidement. Je vais donc terminer le bordage bâbord avant de terminer le tribord si ma technique est validée.

Qu'en pensez-vous?

_________________
"J'ai pu me tromper mais je n'ai jamais trompé personne" - Marquis de Lafayette


Revenir en haut Aller en bas
Amigo54
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Hermione Artesania Latina 1/89e   Dim 25 Fév 2018, 13:36

"Il est facile de calculer le nombre de virures par couple et leur largeur mais c'est beaucoup plus compliqué de déterminer à quel endroit effectuer les réductions. En effet la coque est en 3D alors que le schéma est forcément en 2D. Il en résulte un décalage du fait de la courbure de plus en plus importante..."

Le plus simple est d'effectuer linéairement la réduction sur chacune des lattes de bordage (en traçant une droite en légère diagonale.

A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(actuellement en pause)

Philippe
Revenir en haut Aller en bas
Magellan
Maistrancier
Maistrancier
avatar

Localisation : Brest
Navire préféré : Marine XVIII ème, XIX ème

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Hermione Artesania Latina 1/89e   Dim 25 Fév 2018, 21:31

Le marin volant a écrit:
Bonjour à tous,
Si jamais je devais me planter, je préfère m'en rendre compte rapidement. Je vais donc terminer le bordage bâbord avant de terminer le tribord si ma technique est validée.

Qu'en pensez-vous?
 Attention ! Je pense que border d'un seul coté est toujours une très mauvaise idée. Les tensions se font d'un seul coté entraînant inévitablement le cintrage de la quille, et aucune solution pour y remédier.
Je module un peu ma phrase précédente, car dans ce cas présent, une partie du bordé de l'autre coté est en place et limitera ici les dégâts.
Revenir en haut Aller en bas
Amigo54
Quartier-maître de deuxième classe
Quartier-maître de deuxième classe
avatar

Localisation : Lorraine
Navire préféré : Hermione (pour le moment)

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Hermione Artesania Latina 1/89e   Mar 27 Fév 2018, 13:56

Je confirme les propos de Magellan car c'est ce que l'on peut lire sur tous les forums de modélisme bois : il faut border les lattes d'une partie d'un côté (disons 2 ou 3 lattes à la suite) puis symétriquement, faire de même de l'autre côté, ceci pour les raisons indiquées par Magellan.

A+

_________________
Chantier en cours :      Kit Hachette 1/64ème de l'Hermione
(actuellement en pause)

Philippe
Revenir en haut Aller en bas
Jean-Claude 59
Second Maître
Second Maître
avatar

Localisation : Caudry (59)
Navire préféré : Le Superbe La Venus

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Hermione Artesania Latina 1/89e   Mar 27 Fév 2018, 15:24

Je n'avais pas vu ce montage qui est bien parti.
Bonne continuation pour cette belle frégate.

_________________
Jean-Claude




La discorde est le plus grand mal du genre humain, et la tolérance en est le seul remède.
Voltaire
Revenir en haut Aller en bas
Le marin volant
Matelot
Matelot
avatar

Localisation : Colmar
Navire préféré : L'Hermione

MessageSujet: Re: Hermione Artesania Latina 1/89e   Ven 02 Mar 2018, 16:18

Magellan a écrit:

 Attention ! Je pense que border d'un seul coté est toujours une très mauvaise idée. Les tensions se font d'un seul coté entraînant inévitablement le cintrage de la quille, et aucune solution pour y remédier.
Je module un peu ma phrase précédente, car dans ce cas présent, une partie du bordé de l'autre coté est en place et limitera ici les dégâts.


Pour l'heure tribord et bâbord sont bordés de manière symétrique. Il ne reste plus que 8 bordés à poser sur chaque bord pour que la coque soit entièrement terminée.
Penses-tu vraiment que finir intégralement un bord avant de terminer l'autre puisse vriller l'ensemble?

La coque est déjà très rigide maintenant et je vois mal comment la quille et/ou les couples pourraient bouger ne serait-ce que d'un dixième de millimètre en procédant  comme je l'avais imaginé.

merci d'avance pour ton retour! Je poste une photo ce soir.

_________________
"J'ai pu me tromper mais je n'ai jamais trompé personne" - Marquis de Lafayette


Revenir en haut Aller en bas
caputsyl
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Captieux (sud gironde)33
Navire préféré : Soleil royal /riva

MessageSujet: Re: Hermione Artesania Latina 1/89e   Sam 03 Mar 2018, 00:05

Sur 8 bordés en principe cela ne doit pas bouger
a+ jean claude
Revenir en haut Aller en bas
Le marin volant
Matelot
Matelot
avatar

Localisation : Colmar
Navire préféré : L'Hermione

MessageSujet: Re: Hermione Artesania Latina 1/89e   Sam 03 Mar 2018, 10:16

Bonjour,

Voici un petit aperçu de l'état d'avancement. A la poupe j'ai encore un sifflet d'augmentation à placer.
A la proue, j'ai quasiment terminé la première réduction.
Je me conforme à mes calculs et ai hâte de voir si le rendu final sera propre.

Les photos révèlent un des seuls points faibles du kit jusqu'à présent: l'épaisseur trop faible du contre plaqué des couples. Bien souvent les vis à cintrer explosent les couches de bois et ne tiennent plus. Du 5mm d'épaisseur aurait été l'idéal.
















Bon week-end!

_________________
"J'ai pu me tromper mais je n'ai jamais trompé personne" - Marquis de Lafayette


Revenir en haut Aller en bas
Magellan
Maistrancier
Maistrancier
avatar

Localisation : Brest
Navire préféré : Marine XVIII ème, XIX ème

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Hermione Artesania Latina 1/89e   Sam 03 Mar 2018, 11:12

Citation :


Pour l'heure tribord et bâbord sont bordés de manière symétrique. Il ne reste plus que 8 bordés à poser sur chaque bord pour que la coque soit entièrement terminée.
Penses-tu vraiment que finir intégralement un bord avant de terminer l'autre puisse vriller l'ensemble?

La coque est déjà très rigide maintenant et je vois mal comment la quille et/ou les couples pourraient bouger ne serait-ce que d'un dixième de millimètre en procédant  comme je l'avais imaginé.

 Là, tu peux y aller à ce stade la coque est bien tenue des deux cotés.
Revenir en haut Aller en bas
Le marin volant
Matelot
Matelot
avatar

Localisation : Colmar
Navire préféré : L'Hermione

MessageSujet: Re: Hermione Artesania Latina 1/89e   Jeu 15 Mar 2018, 18:51

Bonjour à tous,

Pour changer un peu des travaux de bordage, j'ai anticipé un peu sur la suite en confectionnant le gouvernail qui viendra remplacer celui en contre-plaqué fourni dans le kit.
Plutôt ça que de devoir peindre le bois couleur noyer pour un rendu approximatif. La méthode employée est simple. Il s'agit de 6 sections de baguette de 2 x 5mm assemblées puis taillées aux bonnes dimensions en se servant de la pièce originale comme d'un gabarit.
Je procéderai de la même façon pour la quille et la partie inférieure de la guibre. Par contre pour cette dernière je ne sais pas s'il faut disposer les sections verticalement ou horizontalement. Toute information sera la bienvenue à ce sujet.

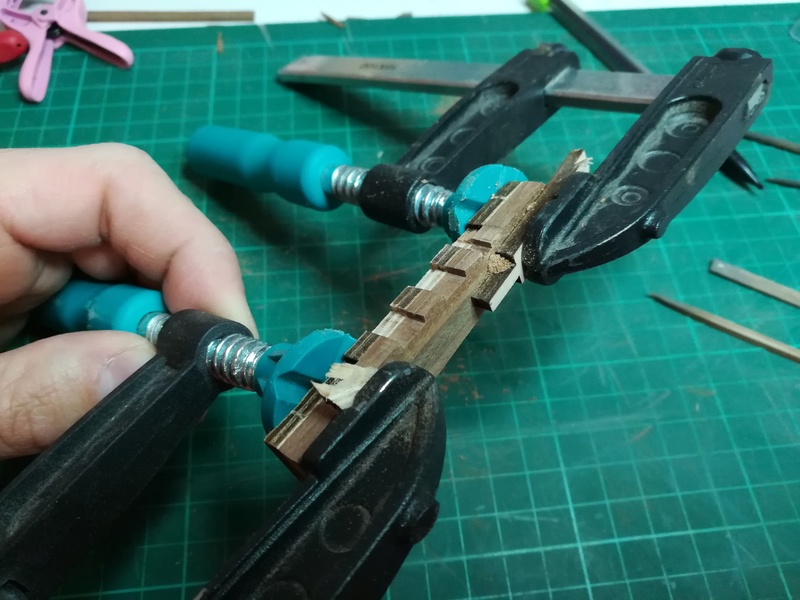

Façonnage à la lime de l'emplacement des charnières












L'original et la copie



Sculptures réalisées à l'aide de limes rondes et triangulaires

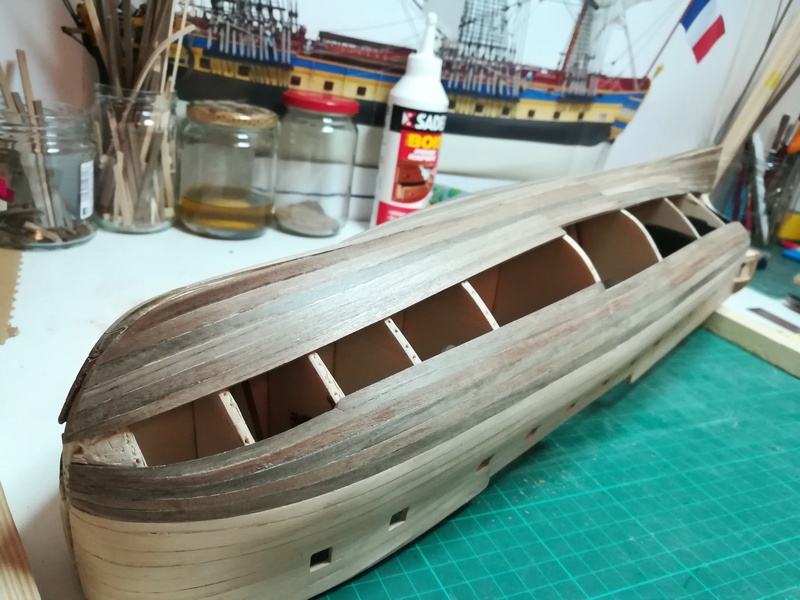

Etat d'avancement du bordage

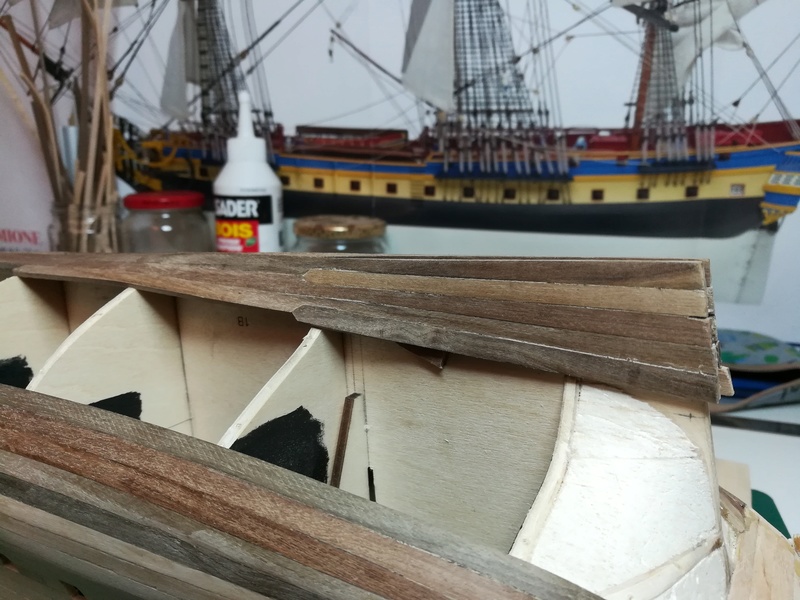

Réduction du nombre de virures à la proue. Encore une autre et ce sera complètement bordé



Bonne soirée!

_________________
"J'ai pu me tromper mais je n'ai jamais trompé personne" - Marquis de Lafayette


Revenir en haut Aller en bas
Ekis
Maître principal
Maître principal
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Hermione Artesania Latina 1/89e   Jeu 15 Mar 2018, 19:28

Toujours propre, soigné et surtout avec des solutions pour palier aux défauts du kit ! Smile

_________________
Revenir en haut Aller en bas
Jean-Claude 59
Second Maître
Second Maître
avatar

Localisation : Caudry (59)
Navire préféré : Le Superbe La Venus

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Hermione Artesania Latina 1/89e   Jeu 15 Mar 2018, 19:39

Beau travail, bonne suite.

_________________
Jean-Claude




La discorde est le plus grand mal du genre humain, et la tolérance en est le seul remède.
Voltaire
Revenir en haut Aller en bas
caputsyl
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Captieux (sud gironde)33
Navire préféré : Soleil royal /riva

MessageSujet: Re: Hermione Artesania Latina 1/89e   Jeu 15 Mar 2018, 23:37

un plaisir a suivre bravo
A+ jeanclaude
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Hermione Artesania Latina 1/89e   Ven 16 Mar 2018, 12:50

Le bonjour te va,
moi je dirais que c'est vraiment agréable à regarder le travail sur la coque.
Bien réalisé, le gouvernail aussi !

_________________
Revenir en haut Aller en bas
Fred P.
Maistrancier
Maistrancier
avatar

Localisation : Grenoble
Navire préféré : bateaux de 1750 à 1900

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Hermione Artesania Latina 1/89e   Ven 16 Mar 2018, 16:33

Bonjour,
Quitte à refaire le safran, tu devrais t'inspirer du vrai plutôt que de celui du kit :



Concernant l'étrave, il ne s'agit pas d'un empilement vertical ou horizontal de sections mais d'un assemblage complexe de pièces :



Amitiés.
Fred
Revenir en haut Aller en bas
Le marin volant
Matelot
Matelot
avatar

Localisation : Colmar
Navire préféré : L'Hermione

MessageSujet: Re: Hermione Artesania Latina 1/89e   Ven 23 Mar 2018, 12:13

Fred P. a écrit:
Bonjour,
Quitte à refaire le safran, tu devrais t'inspirer du vrai plutôt que de celui du kit :



Concernant l'étrave, il ne s'agit pas d'un empilement vertical ou horizontal de sections mais d'un assemblage complexe de pièces :



Amitiés.
Fred


merci à tous pour vos encouragements! lorsque je je faisait des maquettes avion au 1/48e, je me basais toujours sur des "walk-around", des livres très détaillés avec photos de détails et plans.

Existe-t-il à ce jour un ouvrage "référence" pour l'hermione avec photos et plans? Les infos que je glane ça et là me paraissent bien disparates.

A+

_________________
"J'ai pu me tromper mais je n'ai jamais trompé personne" - Marquis de Lafayette


Revenir en haut Aller en bas
chris33
Premier maître
Premier maître
avatar

Localisation : bordeaux
Navire préféré : 74 CANONS XVII eme siecle

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Hermione Artesania Latina 1/89e   Ven 23 Mar 2018, 14:07

hello
jolie travail  Wink
pour la doc oui la monographie de chez ancre
https://ancre.fr/fr/monographies/78-hermione-monographie-9782903179908.html

_________________
amicalement christian Wink
Revenir en haut Aller en bas
MARSOUIN56
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Essonnes
Navire préféré : tous navires de la ROYALE et de l'US NAVY

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Hermione Artesania Latina 1/89e   Ven 23 Mar 2018, 14:14

Bonjour,
Superbe coque !!!
Je confirme pour cette monographie ANCRE achetée à l'occasion du montage de mon hermione AL (en cours)


_________________
Amicalement
Patrick
Revenir en haut Aller en bas
Le marin volant
Matelot
Matelot
avatar

Localisation : Colmar
Navire préféré : L'Hermione

MessageSujet: Re: Hermione Artesania Latina 1/89e   Ven 23 Mar 2018, 22:40

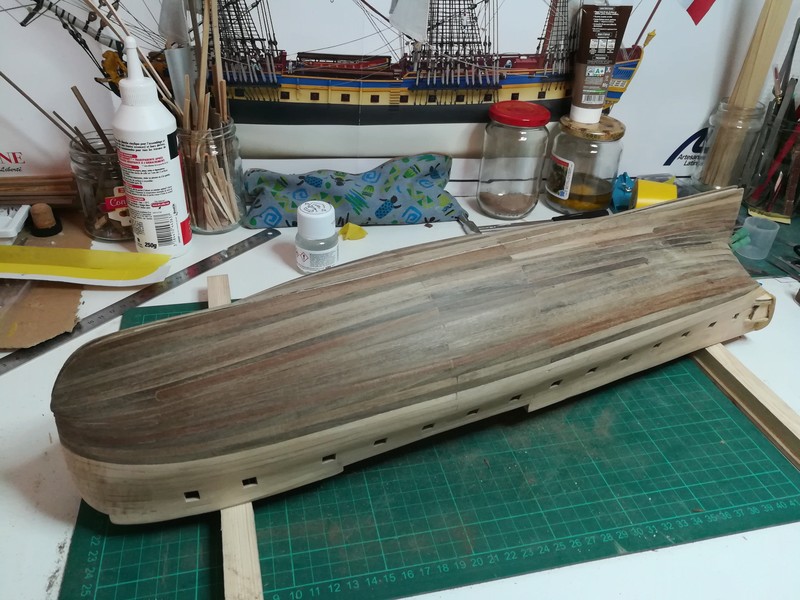

Je commence à voir le bout côté tribord !




Et premier test de badigeonnage à l'intérieur de la coque avec ma pâte maison



_________________
"J'ai pu me tromper mais je n'ai jamais trompé personne" - Marquis de Lafayette


Revenir en haut Aller en bas
Ekis
Maître principal
Maître principal
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Hermione Artesania Latina 1/89e   Ven 23 Mar 2018, 23:40

Une belle carène bien réussie. cheers

_________________
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Hermione Artesania Latina 1/89e   Sam 24 Mar 2018, 15:11

Le bonjour te va,
+1

_________________
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Hermione Artesania Latina 1/89e

Revenir en haut Aller en bas

Hermione Artesania Latina 1/89e
Revenir en haut
Page 7 sur 7Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7
 Sujets similaires
-
» Rochefort fête l'Hermione 6 - 7 - 8 juillet 2012
» L'Hermione
» les news de l' hermione
» L'Hermione
» [Marine à voile] L'Hermione

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
