MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Ven 08 Sep 2017, 11:21

Bonjour,
Travail remarquable cheers
Personnellement j'aurais utilisé un doré plus "or" que "cuivre" mais c'est en harmonie avec La Flore et le Gretel.
Amitiés.
Fred
Revenir en haut Aller en bas
jpern
Maistrancier
Maistrancier
avatar

Localisation : Moelan sur mer
Navire préféré : Tous les gréments

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Ven 08 Sep 2017, 19:38

Joli travail sur ce tableau arrière Gilles !!!

_________________
Jean-Pierre
Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Ven 08 Sep 2017, 21:13

Wink merci

_________________
Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Lun 11 Sep 2017, 13:38

Parallèlement aux virures qui trempent ou qui collent (je ne vais pas photographier une par une), j'avais comme un goût de pas fini sur le tableau.
Je me suis senti obligé de rajouter de la moulure à droite, à gauche : encadrement de fenêtres, panneau déco sous les fenêtres de balcons, baguettes de plafond et de seuil. Les quatre fanaux sont faits aussi (3 pour la poupe, 1 pour la hune de grand mât, vaisseau amiral oblige) Smile

Je m'attache particulièrement à ce tableau parce que c'est lui qui détermine le design couleur et déco du vaisseau.

Quelques photos :














_________________
Revenir en haut Aller en bas
Steckmeyer
Maistrancier
Maistrancier
avatar

Localisation : 14130 Saint-Gatien des Bois
Navire préféré : HMS Victory (1765)

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Lun 11 Sep 2017, 21:43

Salut Gilles,
Tu m'avais parlé de ton projet. J'aurais dû me méfier et être plus à l'écoute. Aussi combien ai-je été surpris de la rapidité avec laquelle tu as progressé. Je ne me suis pas souvent connecté. Autant pour moi. Tu as avancé à pas de géant !
Je rends hommage à ton inventivité et à ton inspiration. Si je n'ai pas un plan bien précis je suis paumé !
Joli travail et tu le fais en direct.
Suite à l'inquiétude de Bertrand, je confirme : le tableau arrière peut se positionner à la toute fin. Je n'ai pas positionné le mien, car j'ai l'intention de faire un cliché montrant en enfilade et le pont intermédiaire et le pont principal. Un seul regret, la structure empêche de voir le pont inférieur ... mais je n'ai pas dit mon dernier mot.
Au plaisir Gilles !
Amicalement.
Jean-Claude

_________________
http://site-jcs.blogspot.fr/

L'expérience est cette merveilleuse chose qui vous fait reconnaître une erreur . . . la deuxième fois (F.P. Jones)
Revenir en haut Aller en bas
http://site-jcs.blogspot.fr/
Glénans
Elève officier
Elève officier
avatar

Localisation : France / Sud-Paris (Gentilly) pour l'hiver et La Teste-de-Buch le reste du temps.
Navire préféré : Mon voilier : un 590 Lanaverre

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Lun 11 Sep 2017, 22:15

Bonsoir Gilles et Jean-Claude,

Gilles, j'ai mis un petit moment à trouver tes modifications mais cela habille un peu plus ton tableau arrière.

Jean-Claude, ne t'inquiète-pas, je trouve que le fait d'avoir la possibilité d'installer le tableau à la fin du montage est sympa et de plus il est souvent plus simple de travailler sur les détails quand le fond est à plat plutôt que vertical.

A très bientôt.

Bonne nuit.

_________________
Amitiés. sunny

Bertrand.


--------------------------------------------------------------------------------------------------------------------------------------------------

La vraie richesse des Glénans, ce sont les femmes et les hommes qui les animent (Devise du Centre Nautique des Glénans).

Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Mar 12 Sep 2017, 00:37

@Jean-Claude
Merci Smile
Je n'ai pas l'impression (ni l'envie d'ailleurs) d'aller très vite. Quand on part sur ce chemin un peu hasardeux du scratch, on ne peut pas bâcler, tu es bien placé pour le savoir.
On doit réfléchir à chaque étape et être sûr des montages. Je veux que chaque partie de ce bateau soit une maquette en soi, avec toute l'attention nécessaire, et sans jamais oublier le résultat final (dans la limite de mes compétences et de mes doigts gourds ! What a Face ) .
J'ai construis les 3 derniers bateaux pour me faire plaisir, mais aussi pour maîtriser un peu et pouvoir faire ce que je fais sur ce Victory.
Alors, je regarde, je fais des essais, je ne suis pas encore certain des pièces que je vais utiliser du kit, ou les fabriquer.

Par exemple, j'ai lu très attentivement tes problèmes sur la guibre, et je vais voir de quelle manière je vais l'aborder quand il sera temps. J'ai déjà stocké ce genre de baguettes de différentes tailles extrêmement prometteuses (j'ai fait des essais) pour réaliser cette partie, entre autres.

Autres exemples :
- je sais que je vais probablement ajouter des choses sur la coque (une échelle de commandement, peut-être),



- ne pas ouvrir forcément tous les sabords des 2 côtés,
- ou laisser les 3 canots... j'ai déjà ajouté 2 chaloupes (donc avec mât et voile) dont une au repos dans le tillac, 2 canots pour les bossoirs arrières et une yole pour les bossoirs du tableau.
- Le bateau sera en panne : toutes voiles en place, mais ferlées : un exercice difficile avec un pliage réaliste et cohérent !
- Et encore plein d'autres choses qui modifieront la base de Artesania... Smile



@Bertrand
Merci à toi aussi (et à tout le monde d'ailleurs) de l'attention que tu portes à ce sujet. Smile
je crois justement que Jean-Claude sait particulièrement le montage à part, sans risque, du château. Il a passé des semaines dessus en le redessinant totalement !
Et tu as raison pour les parties ajoutées à mon tableau : j'aurais dû mettre des flèches ou les encadrer pour les montrer... Mais j'ai eu un peu la flemme de le faire, pardon ! Wink

_________________
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Mar 12 Sep 2017, 12:00

Le bonjour te va,
Taneron va se retourner dans sa tombe !

_________________
Revenir en haut Aller en bas
ghostidem2003
Maître
Maître
avatar

Localisation : Toulouse

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Mar 12 Sep 2017, 16:20

salut Gilles
tu nous met l'eau à la bouche en nous proposant les futures modification hors kit de base!
..."Quand on part sur ce chemin un peu hasardeux du scratch, on ne peut pas bâcler"... voilà bien une attitude qui ne te ressemble pas quand on connait tes précédentes constructions ...
il me tarde de découvrir cette future "guibre" du beaupré quand on a déjà vu ce très beau tableau arrière presque "haussmannien" par sa richesse des détails.
vivement la suite
amitiés
rafael

_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup.
Revenir en haut Aller en bas
nono318
Matelot
Matelot
avatar

Localisation : 71 Senozan
Navire préféré : Wasa

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Dim 17 Sep 2017, 20:59

Salut Gilles,
je viens de feuilleter les 4 pages de ton sujet et j'aime bien l'idée de modifier un kit.
Tu le fais d'ailleurs de fort belle manière, ton tableau est un chef d'oeuvre.
On ne va pas s'ennuyer.

_________________
carpe diem .
Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Lun 18 Sep 2017, 02:06

Merci ! Smile
Non, pas un chef d'oeuvre, je sais ce que certains arrivent à réaliser, et je suis réaliste, mais c'est ce que je sais faire pour le moment !
A propos de ce tableau, il semble bien qu'avec la direction prise, je sois aussi obligé de redessiner les bouteilles... Courage, ça va le faire ! bounce

Pour l'instant, je suis passé au bordage, j'en ai pour un temps certain avant de voir des nouvelles photos ici...

_________________
Revenir en haut Aller en bas
romilly
Vice-Amiral
Vice-Amiral
avatar

Localisation : Romilly/sur/seine - Aube

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Lun 18 Sep 2017, 09:52

quel beau travail. ce château a fière allure et présage que du bon pour le reste à venir

bonne suite
Revenir en haut Aller en bas
Cédric
Maître
Maître
avatar

Localisation : Sint-Pieters-Leeuw
Navire préféré : Ceux du XVIIème siècle

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Lun 18 Sep 2017, 10:19

Bonjour Gilles,

Ce tableau de poupe devient vraiment "classe".
Je suis juste assez d'accord avec Fred P. sur l'aspect cuivre et le manque de dorure (ou de jaune de Naples). Mais sur ce point précis, c'est plutôt une question de goût personnel.
Bonne suite !

Smile

_________________
Labor omnia vincit
Revenir en haut Aller en bas
amiral 71
Maître
Maître
avatar

Localisation : crèches sur saône 71680
Navire préféré : les batiments français de la seconde guerre mondiale

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Lun 18 Sep 2017, 17:11

Bonjour , quel boulot de fou ! Mais que c'est beau et bien fait en plus , bon courage pour la suite .
Revenir en haut Aller en bas
http://didier.aubret@orange.fr
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Mer 11 Oct 2017, 01:25

Je n'ai pas posté depuis un moment, ce que je fais n'est pas vraiment photogénique, et surtout déjà vu...

Mais comme j'ai un peu avancé sur la coque avec la quille collée, je mets quelques vues.
C'est totalement brut de ponçage, puisqu'en cours d'assemblage. J'en ai encore pour un bon moment !
Après, ce sera le percement des sabords, et enfin ponçage définitif... Smile
















_________________
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
avatar

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Mer 11 Oct 2017, 15:10

Le bonjour te va,
ils sont vraiment bien jointifs ces bordés.

_________________
Revenir en haut Aller en bas
Fred P.
Quartier-maître de première classe
Quartier-maître de première classe
avatar

Localisation : Grenoble
Navire préféré : Pen Duick, L'Hermione, L'Indiscret, Chaloupe armée

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Mer 11 Oct 2017, 16:06

Bonjour,
Il n'y a pas une courbure trop importante des lattes à la poupe ? Est-ce que ça n'aurait pas valu le coup de limer un peu plus le dernier couple pour arrondir le bordé ?



A+
Fred
Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Mer 11 Oct 2017, 17:17

Ça, c'est une bonne question ! Smile
Je me suis en effet demandé quelle inclinaison donner pour cette poupe au moment de raboter les couples... Il y avait plusieurs choix possibles.
Sur le Superbe par exemple, elle est très arrondie et en effet, les virures viennent "mourir" sur la voûte d'arcasse. J'ai souhaité que la pente serait proche de celle du château, donc plus verticale.

_________________
Revenir en haut Aller en bas
Magellan
Maistrancier
Maistrancier
avatar

Navire préféré : Marine XVIII ème, XIX ème

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Mer 11 Oct 2017, 23:51

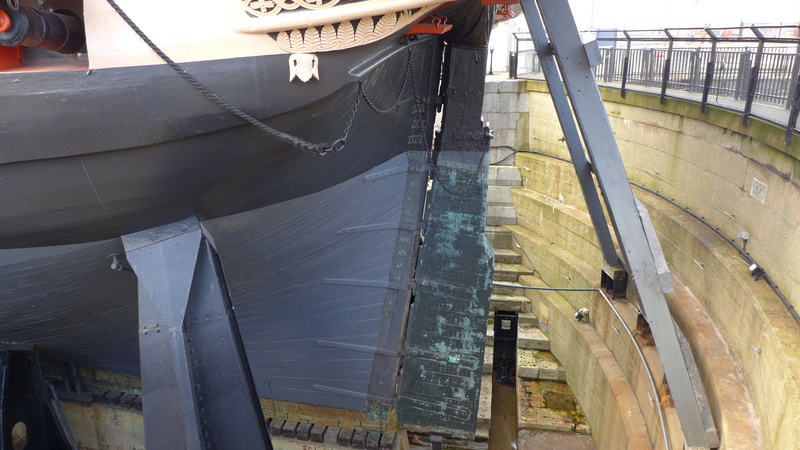

Bonsoir à tous , je poste la photo suivante que j'avais prise pour info au cas où en avril dernier à Porsmouth.

On voit bien là que la courbe est très raide, et l'ajustement de l'étambot très sensible.

Ce Victory avance bien. Je suis étonné de voir la quille déjà en place. une pose en fin de bordage n'est-elle pas plus simple à réaliser?

Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Jeu 12 Oct 2017, 02:13

Oui, j'avais regardé la courbe sur tes photos et celle de Mike (L'ancien).
L'emplacement de l'étambot est correct sur la maquette : il rentre directement dans l'arcasse.

En fait, pour la quille, les 2 solutions se valent :
- sur La Flore, j'ai posé la quille en dernier, c'est simple, mais ça oblige à creuser le sillon pour l'insérer,
- là, j'ai préparé le biseau des virures de galbord qui viennent directement en appui contre la quille en place...

Par contre, je ne mettrai l'étambot et l'étrave qu'à la fin des œuvres vives pour pouvoir poncer tranquillement. Smile

_________________
Revenir en haut Aller en bas
amiral 71
Maître
Maître
avatar

Localisation : crèches sur saône 71680
Navire préféré : les batiments français de la seconde guerre mondiale

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Jeu 12 Oct 2017, 04:00

Bonjour , que c'est beau comme travail , les virures sont ajustées avec perfection , bonne journée .
Revenir en haut Aller en bas
http://didier.aubret@orange.fr
ghostidem2003
Maître
Maître
avatar

Localisation : Toulouse

MODELISME
Maquettes en cours:
Maquettes en Projet:

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Jeu 12 Oct 2017, 10:28

bonjour gilles
comme d'hab, beaucoup de commentaires élogieux et justifiés sur ce "nouveau" Victory ... je ne peux que me joindre à cet enthousiasme général.
il ne me reste donc que peu de qualificatifs pour commenter à nouveau ton travail de création sur cette construction.
un détail cependant si tu le permet et je prendrais pour exemple la photo de fred et par la même aussi celle de Magellan qui suit et en découle.
à part ton choix judicieux sur la courbure des lattes à la poupe, il n'y a pas encore de brochetage des virures posées à ce stade ?
mais peut être est ce voulu comme cela ...
en attendant, vivement la suite.
amitiés
rafael




_________________
Méfie toi d'une poulie qui crie et d'une femme qui se tait. Toutes deux préparent un mauvais coup.
Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Jeu 12 Oct 2017, 11:36

Merci ! Smile
@Rafael, tu as parfaitement raison, je n'ai pas brocheté les virures de poupes jusqu'à présent par flemme ! Ce n'est même pas un oubli, mais simplement je me suis dit "on verra pour les suivantes..."
Ce qui est bien ici, c'est que l'on sait avoir à faire à des spécialistes qui voient tout ! Smile
J'adore ça !

Donc comme la place diminue au vu du nombre de virures qui reste à placer (encore 23 comptées hier soir), je suis bien obligé d'y passer justement. Je vais progressivement les réduire pour que tout rentre.
Je ne peux plus continuer le montage des oeuvres mortes : le pont inférieur avec les baguettes des canons à piquer doit être mis en place en premier.

Conclusion, je suis condamné à finir la carène... clown

_________________
Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Ven 13 Oct 2017, 20:46

A propos du montage Artesania Latina du Victory, vous aurez remarqué pour tous ceux qui ont la boite que le montage est très peu illustré dans la notice pour l'ensemble des détails de ce bateau...
Donc, si on n'est pas familier (même si on s'y connait un peu plus d'ailleurs), je rappelle que Altaya s'est appuyé sur AL pour distribuer "son" Victory !

Mis à part quelques détails (quoique Altaya donne plus de finition) et simplifications (par exemple chez Altaya, ce sont 2 ponts entiers de faux canons à piquer), les livrets Altaya sont beaucoup plus détaillés et avec une très grande iconographie.

A télécharger pour le montage entier en pdf et en anglais (les Grands Bretons ont fini depuis un moment) chez ModelSpace, société mère ICI.
Des tutos entiers en vidéo en plus pour tout le montage.
Le site français ne met rien à dispo... Wink

ps : si vous décidez de vous éloigner du kit original, comme moi, vous vous débrouillez... clown Laughing Laughing

_________________
Revenir en haut Aller en bas
Ekis
Maître
Maître
avatar

Navire préféré : XVIIIè-XIXè

MessageSujet: Re: Victory 1737 - 1/84 - base kit AL   Mer 25 Oct 2017, 14:00

Je me suis occupé du socle du Victory. Il fallait que je le fasse avant que la coque ne soit fermée pour percer tranquillement.
Les tiges de laiton rentrent de 5cm dans la coque et pareil dans le carrelet de bois. C'est que ça pèse ce bateau une fois fini !!
Rien n'est collé bien sûr, il faut poncer le carrelet, le teinter un peu, mais au moins les trous sont faits.
















_________________
Revenir en haut Aller en bas

Victory 1737 - 1/84 - base kit AL
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 4 sur 5Aller à la page : Précédent  1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» Base de teint matifiante
» Zeebrugge naval base : news
» Base de données du refuge huguenot
» base logistique Oostende
» Base de données "Patrimoine de l'Eure".

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
La Royale Modélisme :: CHANTIERS NAVALS :: ARSENAL GREEMENTS-
Sauter vers:
