Caboteur44
Matelot
Matelot
Caboteur44

Localisation : Nantes

ESTAFETTE  Empty
MessageSujet: ESTAFETTE    ESTAFETTE  EmptyVen 16 Déc 2016, 23:22

Le 11 juin j'avais écris sur ce forum pour demander des renseignements sur les équipements du pont de ce genre de bateau car j'avais commencé la maquette sans trop savoir comment la terminer. N'ayant pas eu de réponse je me suis débrouillé tout seul.
En effet je n'ai pu trouver le plan de ce navire vu qu'il avait construit à Liverpool par le chantier Jones Shipyard et après renseignements il m'a été signalé que ce petit chantier n'avait pas existé très longtemps et que l'on ne pouvait pas récupérer d'archives.
Je me suis donc débrouillé avec les deux documents en ma possession :
- Son histoire, descriptif et photo sur le site de LA MARINE DE NAPOLEON III
- Une photo existante à mon domicile.
Mon arrière-grand-père avait navigué sur ce bâtiment dans les années 1874/76.
Il avait commencé sa carrière de marin par l'école des mousses de Brest à l'age de 14 ans et avait ensuite fait toute sa carrière dans 'La Royale' en bourlinguant sur toutes les mers et sur plus d'une vingtaine de bâtiments.
Ce type de bateau avait retenu mon attention, vu sa particularité, tous les autres étant plus classiques, moins jolis  ou moins faciles à réaliser en maquette navigante.

Voici les renseignements trouvés sur le site de la marine de Napoléon III :ESTAFETTE  Descri10


Et voici la photo que je possédais dans ses archives :
ESTAFETTE  Estfet10

A partir de ces deux éléments j'ai donc essayé d'en établir les plans :


ESTAFETTE  Img_1211
ESTAFETTE  Img_1210

En sachant que les dimensions de maquettes de bateaux sont toujours quelque peu modifiées par rapport à l'existant, j'ai donc mis un mètre de plus de tirant d'eau, car ne connaissant pas le poids final, je mes uis dit que je pourrais toujours bien lester. Il fallait également que les aubes touchent bien l'eau sans y être trop enfoncées.

Début du chantier avec toujours la même technique de fabrication : tôle fer blanc et renforts en fil électrique 2.5mm carré écrouiESTAFETTE  Img_1212ESTAFETTE  Img_1213ESTAFETTE  Img_1310

Le poids de la carcasse :

ESTAFETTE  Img_1311

Pose de la première tôle : (plate très facile)

ESTAFETTE  Img_1312

Puis les autres : (plus compliqué pour les courbes)ESTAFETTE  Img_1313ESTAFETTE  Img_1314ESTAFETTE  Img_1315

La coque terminée : avoir contrôle permanent du poids

ESTAFETTE  Img_1316ESTAFETTE  Img_1317

On attaque le reste : les supports de roues

ESTAFETTE  Img_1318ESTAFETTE  Img_1319

Puis les roues. ESTAFETTE  Img_1320ESTAFETTE  Img_1321ESTAFETTE  Img_1322

Les caches-roues :

ESTAFETTE  Img_1323

Sur l'original les roues étaient articulées et débrayables (pour la marche sous voiles)
Je n'ai pas réalisé ce système mais je peux commander une roue après l'autre en déplaçant le moteur sur une glissière et les pignons  attaquent ainsi l'un ou l'autre roue dentée. Le déplacement de ce moteur est commandé par le servo de direction. Résultat le bateau peut virer pratiquement sur place. Je ne voulait pas augmenter la taille du safran pour rester dans las lignes originales.

La barre à zéro :
ESTAFETTE  Img_1910

Barre à tribord, la roue bâbord tourne:ESTAFETTE  Img_1911

Et le contraire :ESTAFETTE  Img_1912

Les premiers essais en mer (rouge) ;:
ESTAFETTE  Img_1324

Les réductions supposées avec la vitesse et le voltage du moteur sont concluantes, mais j'ai des entrées d'eau par les tubes des axes moteurs qui sont pourtant au dessus de la ligne de flottaison J'ai donc rajouté des tubes graisseurs. J'ai modifié également mes caches-roues car il y a beaucoup de projections avec les pales.

On continue le chantier :

ESTAFETTE  Img_1410

_________________
Caboteur44
Revenir en haut Aller en bas
patdxfr
Maître principal
Maître principal
patdxfr

Localisation : Corse d'en bas

ESTAFETTE  Empty
MessageSujet: Re: ESTAFETTE    ESTAFETTE  EmptyVen 16 Déc 2016, 23:47

Bateau "exotique" et avec une belle histoire (plus l'embarquement de ton grand-père !)

Et mode de fabrication "comme l'original" (bien que les tôles devaient être rivetée...)

Bravo !

Pat_2b

_________________
ESTAFETTE  Bandea11
Revenir en haut Aller en bas
http://pdurieux.free.fr/
Caboteur44
Matelot
Matelot
Caboteur44

Localisation : Nantes

ESTAFETTE  Empty
MessageSujet: ESTAFETTE (suite)   ESTAFETTE  EmptySam 17 Déc 2016, 00:12

Suite du chantier : le pont, le château :


ESTAFETTE  Img_1411

ESTAFETTE  Img_1412

ESTAFETTE  Img_1413



Nouveaux essais avant la mature :


ESTAFETTE  Img_1510


Le mat de misaine :


ESTAFETTE  Img_1511

ESTAFETTE  Img_1610


Puis l'artimon et le haubanage (fils cuivre téléphone)

ESTAFETTE  Img_1611

ESTAFETTE  Img_1612


Problème : la mature terminée, le bateau roule de trop, surtout quand une seule roue tourne dans les virages.
J'enlève donc du lest en fond de coque pour faire un lest amovible (pour la présentation).

Je soude donc un profil laiton en T sous la coque

ESTAFETTE  Img_1810



Puis je brase un profil laiton carré que je fends sur un tube cuivre que je remplis de plomb (lest de 2.3Kg)


ESTAFETTE  Img_1811



Il me reste à coller le pont et terminer les échelles de coupée :

ESTAFETTE  Img_1913
ESTAFETTE  Img_1812

ESTAFETTE  Img_1813

ESTAFETTE  Img_1814



J'ai un peu galéré pour trouver un système pour articuler ces échelles, ressorts, élastiques, rien ne fonctionnait très bien. Finalement j'ai mis un petit bossoir et un plomb de pêche qui fait le contrepoids à l'intérieur de la coque. L'échelle peut être baissée ou remontée.


Astuce : moi qui n'avais jamais fait de bateau avec mature, j'ai trouvé une combine d'ancien plombier pour faire facilement un collier de racage : une chainette de clapet de bonde de lavabo.


ESTAFETTE  Img_1915



Et voilà c'est parti pour la haute mer !

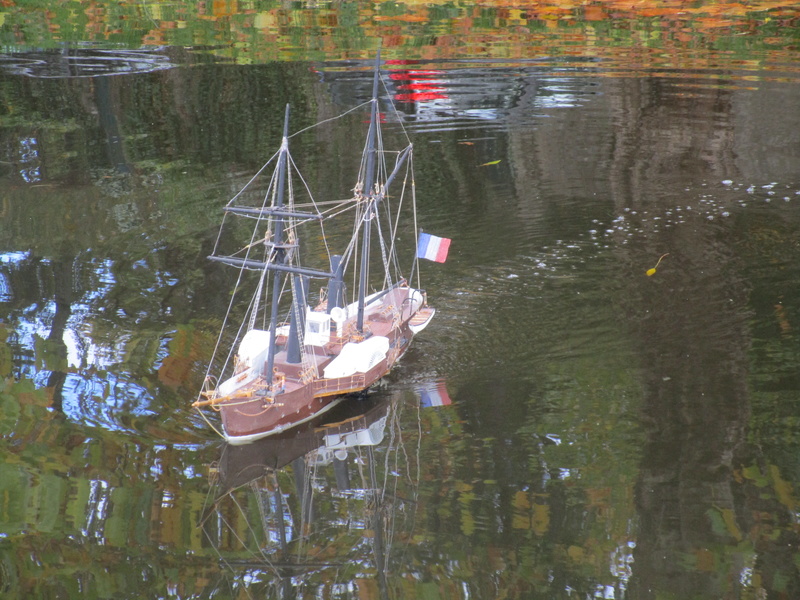

ESTAFETTE  Img_2010

ESTAFETTE  Img_2011

ESTAFETTE  Img_2012


J'attends vos remarques, les amis, c'était la première fois que je faisais ce type de navire et j'ai pas mal galéré dans la mature et les trélingages.


A bientôt

_________________
Caboteur44
Revenir en haut Aller en bas
romilly
contre-amiral
contre-amiral
romilly

Localisation : Romilly/sur/seine - Aube

ESTAFETTE  Empty
MessageSujet: Re: ESTAFETTE    ESTAFETTE  EmptySam 17 Déc 2016, 09:40

beau résultat

pour moi rien que l'utilisation du fer à souder c'est déjà un exploit, chapeau
Revenir en haut Aller en bas
Miel
Amiral
Amiral
Miel

Localisation : BRIERE
Navire préféré : LA COURONNE LE SUPERBE ORENOQUE LE RENARD LE PEREGRINE GALLEY LE KING DU MISSISSIPI LE HELDER FIRE-BOAT VEDETTE LANCE TORPILLE LE CYGNE LE REQUIN BATEAU-JOUET

ESTAFETTE  Empty
MessageSujet: Re: ESTAFETTE    ESTAFETTE  EmptySam 17 Déc 2016, 10:06

Démata
 Attention où tu ouvres tes sujets ce navire n'est pas terminé je le déplace et n'ouvres qu'un post pour l'ensemble du montage je vais fusionner tes deux topics Merci sunny

_________________
ESTAFETTE  96713111
Revenir en haut Aller en bas
Caboteur44
Matelot
Matelot
Caboteur44

Localisation : Nantes

ESTAFETTE  Empty
MessageSujet: ESTAFETTE   ESTAFETTE  EmptySam 17 Déc 2016, 12:57

Miel, merci d'avoir fusionné mes deux topics.

Je n'ai peut-être pas utilisé la bonne classification pour ce type de bateau qui, bien que construit en Angleterre, était pourtant une unité de "La Royale" sur laquelle mon arrière-grand-père avait navigué.
J'ai du ouvrir un nouveau sujet car on m'indiquais que l'on ne pouvait pas héberger d'autres images.
Il existe sans doute une autre solution que je te remercie de me donner. En effet certains sujets occupent de nombreuses pages sur ce forum.

Bon week-end

_________________
Caboteur44
Revenir en haut Aller en bas
L'ancien
Amiral de la flotte honoraire
Amiral de la flotte honoraire
L'ancien

Localisation : Près du Bourget...mais chetimi de LILLE
Navire préféré : Bounty

ESTAFETTE  Empty
MessageSujet: Re: ESTAFETTE    ESTAFETTE  EmptySam 17 Déc 2016, 13:27

Le bonjour te va,
je pense qu'à la décharge de nos amis si tu n'as pas eu de réponse  c'est que nos amis n'avaient pas de renseignement à te donner et non parce qu'ils ne s'y sont pas intéressés...
ton système de construction très originale lui donne un aspect spécial, et une fois avancée cela rend un max !
un grand BRAVO

_________________
ESTAFETTE  Parche16
Revenir en haut Aller en bas
chris
Amiral
Amiral
chris

Localisation : montpellier
Navire préféré : navires fin XIXème début XXème et les liners

ESTAFETTE  Empty
MessageSujet: Re: ESTAFETTE    ESTAFETTE  EmptySam 17 Déc 2016, 13:59

Shocked Shocked Shocked  J'suis sur le cul!! Ton montage au fer blanc et soudure étain est... Wouah!!!!
Très beau résultat pour ce beau navire.

J'avais cherché de la doc pour toi mais je ne trouvais rien de mon côté, comme dit L'ancien.

_________________
Christophe...
_____________________

http://chris34570.skyrock.com/

                         De l'audace, toujours
Revenir en haut Aller en bas
http://chris34570.skyrock.com/
Ekis
Aspirant
Aspirant
Ekis


ESTAFETTE  Empty
MessageSujet: Re: ESTAFETTE    ESTAFETTE  EmptySam 17 Déc 2016, 14:24

C'est en effet très original et avec un très beau rendu. Je n'y connais rien en fer blanc, pas plus qu'en soudure, mais j'admire... Shocked

_________________
ESTAFETTE  Tete50px-56522c4 ESTAFETTE  Signature2019_gde-56522bc
Revenir en haut Aller en bas
amiral 71
Premier maître
Premier maître
amiral 71

Localisation : crèches sur saône 71680
Navire préféré : les batiments français de la seconde guerre mondiale

ESTAFETTE  Empty
MessageSujet: Re: ESTAFETTE    ESTAFETTE  EmptySam 17 Déc 2016, 17:17

Pour moi , c'est un montage original dans tout les domaine même si je connais la soudure avec 5 ans de lycée technique , j'avoue que le montage est super sympa à suivre et à regarder , félicitations c'est du tout beau .
Revenir en haut Aller en bas
http://didier.aubret@orange.fr
Caboteur44
Matelot
Matelot
Caboteur44

Localisation : Nantes

ESTAFETTE  Empty
MessageSujet: Re: ESTAFETTE    ESTAFETTE  EmptySam 17 Déc 2016, 21:43

Merci les amis pour vos félicitations.
J'ai eu vraiment du plaisir en passant 10 mois sur cette maquette et en pensant que cet arrière-grand-père avait manœuvré ce bateau en tant que premier maître de timonerie à cette époque.

Il est vrai que ce type de construction étonne les modélistes habitués au travail du bois.
Pour répondre à PATDXFR, j'ai essayé de reproduire sur d'autres bateaux le système de rivets qui assemblaient les coques à cette époque, mais au 1/50è cela n'est pas très évident, car il faudrait juxtaposer de petites parties de tôles comme sur les originaux. Et comme bien sûr mes coques sont terminées qu sintofer, cela pose gros problème.

Concernant la navigation, je l'ai mis à l'eau encore aujourd'hui, au club où je suis inscrit et bien qu'ayant descendue un peu la quille lestée, il roule encore un peu, peut-être en raison du moteur qui se déplace dans les virages en actionnant qu'une seule aube. Mais je vais bien trouver un moyen pour y remédier.

Arrivé au terme de ce chantier et pour pinailler un peu, deux questions se posent toujours à moi :
- Les navires militaires de l'époque (1870/80) possédait-ils leur nom affiché ou peint sur la coque ou sur d'autres parties du bateau ?
- A cette même époque possédaient-ils des feux de navigation comme à l'heure actuelle.

Peut-être que certains qui ont réalisé des maquettes de bateaux de cette époque pourraient  me donner la réponse.
J'avais questionné par mail les amis du musée de la marine à Paris, mais n'ai jamais obtenu d e réponse.

Comme indiqué dans mes projets de maquettes, je voudrais faire la maquette du bateau dundee d'un autre arrière-grand-père, qui était maître au cabotage. Je suis toujours dans les recherches des caractéristiques de son bateau. Mais pour cette maquette, j’emploierai bien sur le bois et là je demanderai conseil aux amis du club car je n'ai encore jamais fait.

Autre question : je trouve le pont de ce bateau un peu 'vide' et certains pourraient peut-être me conseiller de ce que je pourrais y ajouter.
Les deux photos dont je disposais ne me permettais pas de voir ni le pont, ni l'avant du bateau et j'ai donc réalisé le système de mouillage et les apparaux en m'inspirant d'autres photos de bâtiments de l'époque.

ESTAFETTE  Img_2013

Je remercie par avance ceux qui pourraient éclairer ma lanterne (ou peut-être, a l'époque,  mon fanal) en leur souhaitant bien venue à bord !
